Panduan Lengkap Metode Pelaksanaan, Alat, dan Biaya PDA Test

Pondasi tiang yang kokoh merupakan prasyarat mutlak bagi keselamatan dan daya tahan struktur bangunan bertingkat, jembatan, serta infrastruktur sipil lainnya. Oleh sebab itu, para insinyur sangat membutuhkan metode pengujian yang akurat dan efisien di lapangan.

Di Indonesia, tim ahli geoteknik sering mengandalkan metode PDA Test (Pile Dynamic Analysis) sebagai solusi pengujian pondasi dinamis yang paling populer. Selanjutnya, pengujian ini memberikan jaminan pasti bahwa tiang pancang maupun tiang bor memiliki kapasitas dukung aksial yang sesuai dengan perencanaan teknis awal.

Teknisi melaksanakan PDA Test di lapangan untuk memastikan integritas dan daya dukung tiang pondasi.

Apa itu PDA Test (Pile Dynamic Analysis)?

PDA Test merupakan metode pengujian dinamis cepat yang menggunakan tumbukan palu (drop hammer) dan sensor elektronik. Para ahli menggunakan metode ini untuk mengukur daya dukung aksial dan keutuhan tiang pondasi secara non-destruktif. Selain itu, pelaksana proyek selalu mengacu pada standar pengujian global ASTM D4945 dan regulasi nasional SNI 8460:2017.

Secara teknis, sistem pengujian ini bekerja berdasarkan teori perambatan gelombang satu dimensi. Gelombang tersebut merambat dari kepala tiang menuju ujung tiang tepat saat menerima tumbukan dinamis. Kemudian, sensor yang menempel pada tiang akan menangkap sinyal gaya dan kecepatan secara seketika.

Komputer PDA selanjutnya mengolah sinyal-sinyal tersebut secara real-time. Sebagai hasilnya, komputer mampu menghasilkan estimasi kapasitas dukung batas, efisiensi transfer energi hammer, serta mendeteksi potensi kerusakan fisik pada tiang uji.

Dasar Hukum dan Standar PDA Test di Indonesia

Pemerintah Indonesia mengatur dasar hukum pelaksanaan PDA Test secara ketat melalui SNI 8460:2017 tentang Persyaratan Perancangan Geoteknis serta regulasi Kementerian Pekerjaan Umum dan Perumahan Rakyat. Dengan demikian, pengujian ini menjadi dokumen wajib bagi pengembang saat mereka mengurus Sertifikat Laik Fungsi bangunan gedung bertingkat.

Pemerintah daerah dan tim ahli bangunan gedung selalu mensyaratkan validasi laporan pengujian tanah dan pondasi. Ahli geoteknik bersertifikat dari HATTI atau pemegang SKA aktif harus menandatangani dokumen validasi tersebut. Jika kontraktor tidak memenuhi kuota minimum pengujian, maka pemerintah tidak akan menerbitkan izin pemanfaatan bangunan demi menjamin keselamatan publik.

Metode Pelaksanaan PDA Test Langkah demi Langkah

Prosedur pelaksanaan PDA test mencakup tiga tahap utama, yaitu persiapan kepala tiang, pemasangan instrumen sensor, dan pengujian tumbukan. Berikut adalah penjelasan teknis detail mengenai tahapan pelaksanaan uji dinamis tiang oleh teknisi di lapangan:

Tahap 1: Persiapan Tiang Uji dan Area Kerja

Sebelum teknisi memasang alat uji, kontraktor harus melakukan persiapan fisik pada sampel tiang pengujian:

• Penggalian Tanah: Kontraktor harus menggali tanah di sekitar tiang hingga menyisakan ruang kerja minimal 1,5 meter dari kepala tiang. Sebagai hasilnya, teknisi dapat bergerak bebas saat memasang sensor.
• Perataan Kepala Tiang: Tim proyek wajib meratakan permukaan atas kepala tiang dan membersihkannya dari sisa-sisa lumpur bentonite atau beton yang rapuh.
• Perlindungan Kepala Tiang: Teknisi seringkali menempatkan cushion (kayu lapis tebal) pada kepala tiang beton. Langkah ini efektif untuk meratakan distribusi beban tumbukan dan mencegah beton mengalami keretakan lokal.

Tahap 2: Pemasangan Sensor

Presisi pemasangan instrumen sangat menentukan tingkat akurasi pembacaan gelombang. Oleh karena itu, teknisi menerapkan standar berikut:

• Lokasi Sensor: Teknisi memasang sensor secara simetris berpasangan (minimal 2 strain transducer dan 2 accelerometer) di sisi tiang yang berseberangan.
• Jarak Pemasangan: Tim penguji menempatkan sensor pada jarak minimal 1,5 hingga 3 kali diameter tiang di bawah kepala tiang. Tujuannya adalah menghindari gangguan gelombang lokal akibat area kontak langsung dengan tumbukan palu.
• Metode Penempelan: Teknisi menyekrupkan sensor pada dinding tiang dengan mengebor lubang kecil dan menanamkan dynabolt, atau mereka mengelasnya secara khusus pada tiang baja.

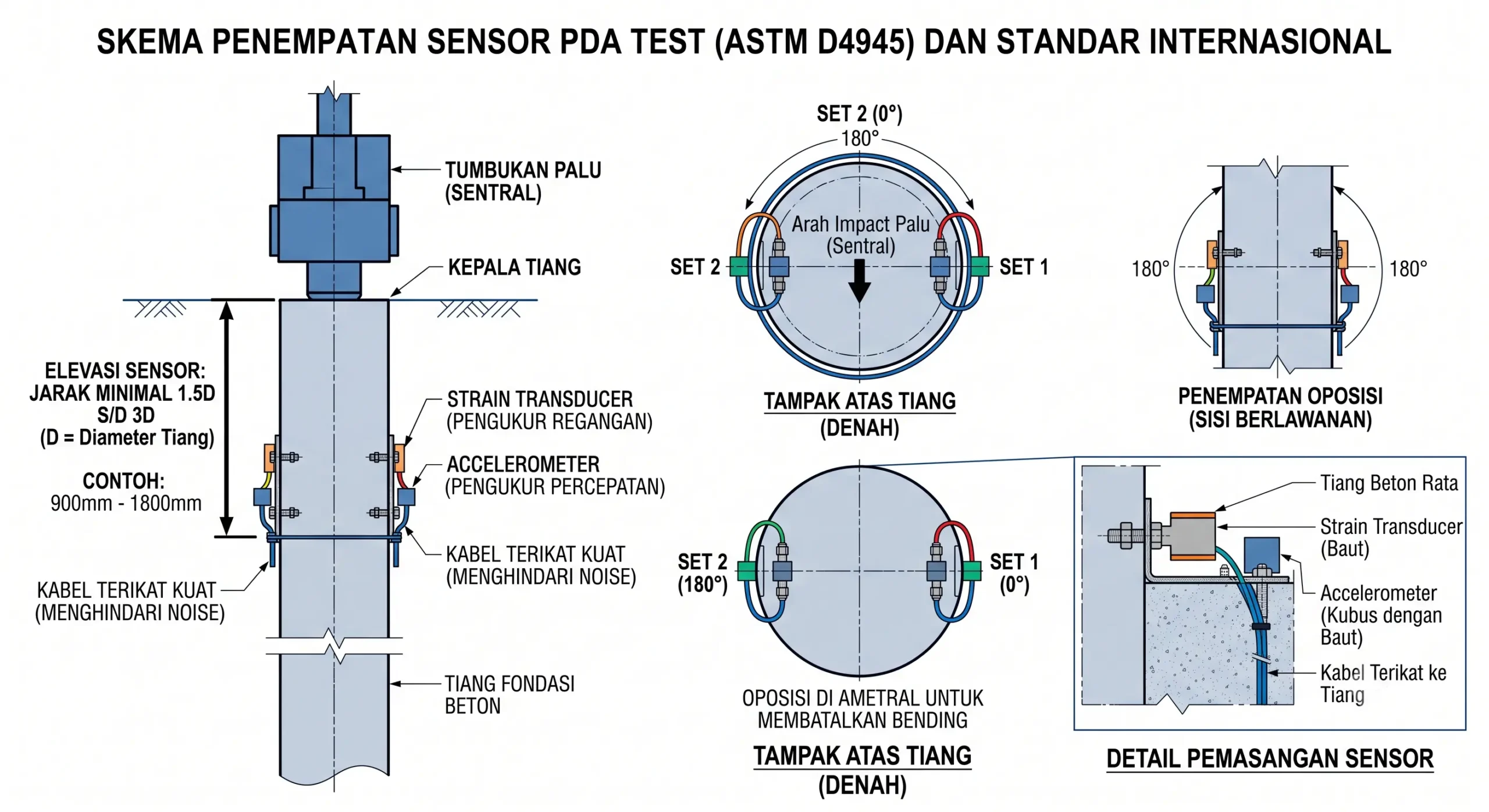

Teknisi memposisikan sensor strain transducer dan accelerometer pada bagian atas tiang pancang beton.

Tahap 3: Proses Tumbukan Hammer

• Penyelarasan Hammer: Operator memposisikan drop hammer tepat di atas sumbu sentral tiang. Hal ini penting guna menghindari tumbukan eksentris yang berisiko merusak tiang atau membiaskan data sensor.
• Pemberian Beban Kejut: Operator menjatuhkan palu secara bebas dari ketinggian yang mereka tentukan secara bertahap, mulai dari titik terendah hingga titik optimum.
• Perekaman Data: Saat benturan terjadi, komputer PDA langsung menangkap sinyal analog dari sensor, mengubahnya menjadi format digital, dan menampilkan grafik pada layar seketika itu juga.

Tahap 4: Analisis Data Akhir

Setelah tim lapangan menyelesaikan pengambilan data, ahli geoteknik melanjutkan evaluasi dengan analisis laboratorium digital menggunakan perangkat lunak CAPWAP. Secara prinsip, analisis CAPWAP merupakan metode pencocokan kurva yang menyesuaikan model matematis tanah dengan hasil kurva pengukuran dinamis nyata.

Pada tahap akhir, program CAPWAP akan merinci nilai distribusi perlawanan gesek pada dinding tiang serta perlawanan ujung tiang secara komprehensif.

Rumus Dasar Case Method dalam PDA Test

Sistem komputasi PDA memanfaatkan formula fundamental mekanika gelombang untuk memperkirakan daya dukung tiang secara cepat saat pengujian berlangsung. Selanjutnya, sistem menerapkan formula dasar Case Method berikut untuk menghitung kapasitas total tiang (R):

Sebagai panduan teknis, variabel-variabel tersebut merepresentasikan parameter fisik berikut:

• R = Kapasitas tahanan total tiang atau daya dukung akhir.
• F(t) = Gaya tumbukan yang strain transducer ukur pada waktu tertentu (t).
• V(t) = Kecepatan partikel yang accelerometer rekam pada waktu (t).
• Z = Impedansi tiang, yang memiliki rumusan Z = (E * A) / C.
• t₁ dan t₂ = Parameter waktu yang sistem sesuaikan dengan durasi rambat gelombang bolak-balik dari kepala tiang ke ujung tiang dan kembali ke atas.

Daftar Alat PDA Test yang Tim Proyek Gunakan

Peralatan utama PDA test meliputi perangkat komputer pengolah data, sensor regangan, sensor percepatan, serta sistem penumbuk beban. Berikut adalah rincian spesifikasi dan fungsi dari masing-masing instrumen lapangan tersebut:

• Main Console Pile Driving Analyzer: Unit komputer portabel khusus ini bertindak sebagai otak utama pengujian. Alat ini menerima, memproses, menyimpan, dan menganalisis sinyal tegangan dari seluruh sensor.
• Strain Transducer: Teknisi memasang sensor sensitif ini pada permukaan tiang untuk mengukur regangan material akibat gaya tumbukan. Selanjutnya, sistem mengonversi data ini menjadi grafik gaya.
• Accelerometer: Teknisi menempatkan sensor piezoelektrik ini berdampingan dengan strain transducer untuk mengukur percepatan gerakan partikel tiang. Sistem kemudian mengintegrasikan data percepatan menjadi nilai kecepatan.
• Drop Hammer: Operator menggunakan massa logam pemberat dengan berat berkisar antara 1% hingga 2% dari kapasitas dukung rencana. Operator menurunkan gada tumbuk ini menggunakan bantuan alat derek (crane).
• Wireless Transmitter: Perangkat transmisi ini mengirimkan sinyal data dari sensor ke unit konsol PDA secara nirkabel dan aman dari distorsi induksi listrik proyek.

Estimasi Biaya PDA Test per Titik di Indonesia

Penyedia jasa umumnya mematok estimasi biaya PDA test di Indonesia antara Rp 4.000.000 hingga Rp 8.000.000 per titik. Nilai ini biasanya belum mencakup biaya mobilisasi alat berat dan persiapan drop hammer di lokasi proyek.

Komponen biaya pengujian geoteknik ini sangat fluktuatif karena banyak variabel operasional yang memengaruhinya. Oleh karena itu, kami menyusun rincian perkiraan anggaran biaya berikut untuk kebutuhan referensi Anda:

Faktor Penentu Fluktuasi Biaya PDA Test:

• Aksesibilitas Geografis: Penyedia jasa menawarkan harga yang lebih terjangkau untuk pengujian di kota besar. Sebaliknya, logistik pengiriman alat ke area pedalaman memakan biaya transportasi ekstra.
• Kelembapan dan Kondisi Lapangan: Kondisi tanah gambut mewajibkan teknisi untuk memasang proteksi kelembapan ekstra pada sensor elektronik guna menghindari korsleting.
• Volume Pengujian: Kontraktor dapat menekan biaya rata-rata per titik secara signifikan jika mereka melakukan pengujian sekaligus untuk banyak titik dalam satu waktu (batch testing).

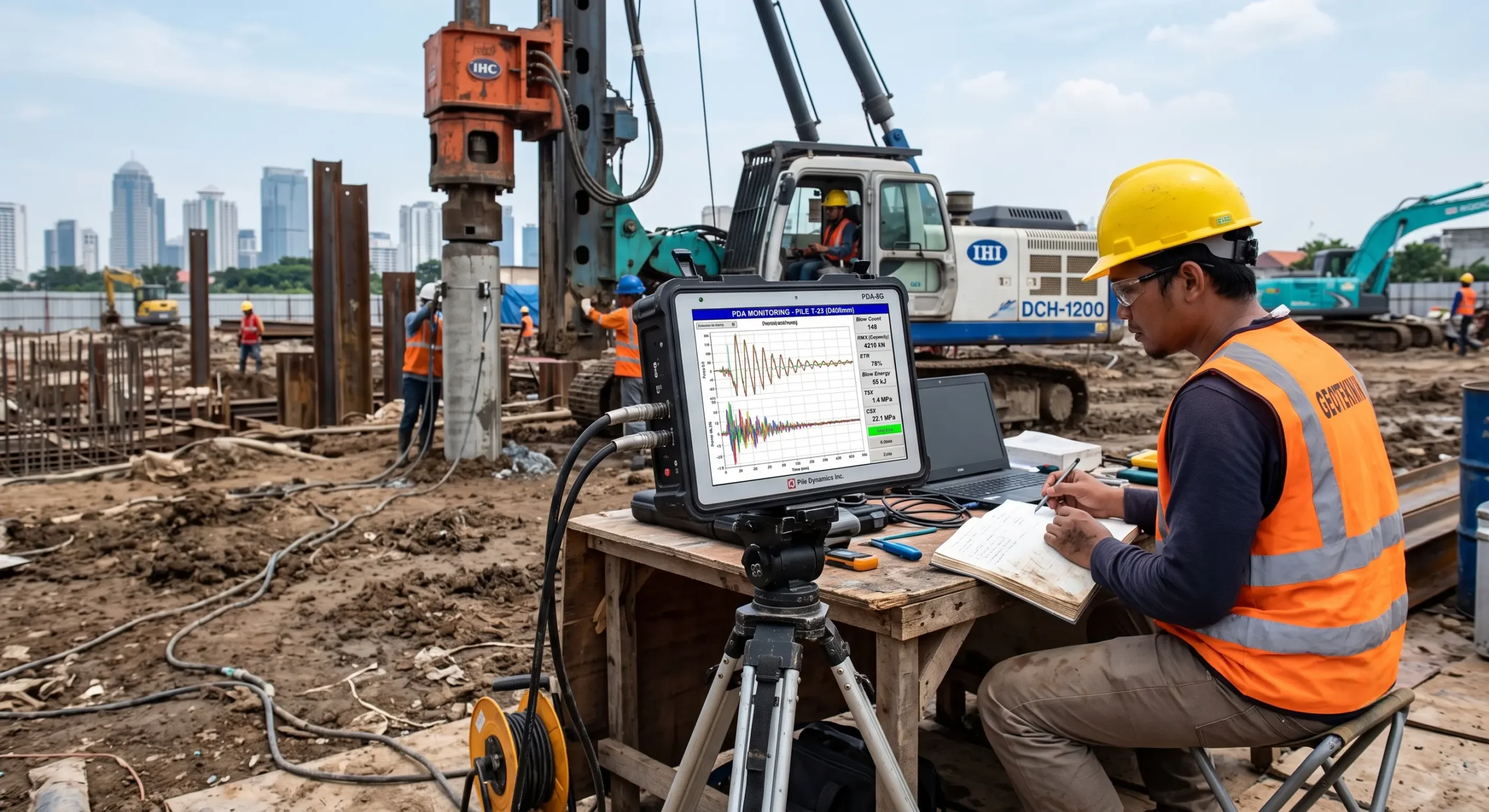

Operator ahli memantau data rambatan gelombang dinamis secara real-time saat drop hammer menumbuk tiang pancang.

Perbedaan PDA Test (Uji Dinamis) vs Static Loading Test (Uji Statis)

Kedua metode pengujian pondasi ini memang memiliki fungsi dasar yang sama. Namun, cara kerja dan pendekatan teknisnya sangat bertolak belakang. Sebagai perbandingan, PDA test merupakan uji dinamis cepat dengan biaya operasional yang lebih terjangkau.

Sementara itu, Static Loading Test (SLT) merupakan uji statis beban penuh yang membutuhkan waktu hingga beberapa hari. Walaupun demikian, uji statis mampu memberikan hasil akurasi pengukuran secara langsung tanpa harus melalui asumsi gelombang.

Checklist Persiapan Tiang (Untuk Kontraktor di Lapangan)

Untuk meminimalkan potensi kegagalan pengumpulan data, kontraktor pelaksana wajib memenuhi kriteria kesiapan teknis berikut sebelum mereka memanggil penyedia jasa PDA Test ke lokasi:

• Tim membersihkan kepala tiang, meratakannya secara horizontal, dan memastikannya tegak lurus terhadap sumbu memanjang tiang.
• Pengawas memastikan area beton kepala tiang tidak berongga, tidak retak, atau mengalami segregasi material.
• Pekerja menguras sisa-sisa lumpur pemboran atau genangan air tanah di sekitar titik tiang uji hingga bersih.
• Kontraktor menyediakan pasokan daya listrik yang stabil di dekat lokasi pengujian.
• Operator alat berat menyiagakan mobile crane atau ekskavator untuk mengangkat dan memosisikan drop hammer.
• Pengawas lapangan memverifikasi bahwa usia beton tiang bor telah memenuhi syarat kekuatan hidrasi semen minimum (umumnya 28 hari).

FAQ (Pertanyaan yang Sering Diajukan) Seputar PDA Test

1. Berapa hari ahli membutuhkan waktu untuk mengolah data dan menyerahkan laporan resmi CAPWAP?

Kontraktor dapat mengetahui laporan hasil pembacaan kasar seketika saat teknisi selesai melakukan pengujian lapangan. Namun, ahli geoteknik umumnya memerlukan waktu 3 hingga 5 hari kerja untuk memproses data tingkat lanjut sebelum mereka menerbitkan dokumen legal proyek.

2. Kapan kontraktor siap melakukan pengujian PDA pada tiang bor (bored pile)?

Berbeda dengan tiang pancang pracetak, tiang bor memerlukan waktu tunggu khusus agar material beton mencapai kuat tekan rencana. Secara teoritis, kontraktor baru boleh mengundang tim uji setelah beton berumur 28 hari. Dalam kondisi mendesak, manajemen konstruksi dapat memberikan izin pengujian pada umur beton 14 hari dengan catatan mereka menggunakan cairan akselerator khusus saat pengecoran.

3. Berapa jumlah tiang yang wajib pengembang uji dalam sebuah proyek konstruksi?

Sesuai dengan ketentuan regulasi SNI 8460:2017, pengembang harus melakukan uji dinamis sekurang-kurangnya pada 1% dari total jumlah tiang terpasang. Selain itu, syarat minimum pengujian wajib mencakup 2 titik pada area bergeologi tanah homogen. Ahli geoteknik dapat merekomendasikan penambahan jumlah titik uji jika lapisan tanah proyek sangat bervariasi.
