Panduan Cara Kerja Water Spray Test Chamber Haida

Kemampuan menahan masuknya air sangat menentukan keandalan sebuah produk elektronik, komponen otomotif, hingga pencahayaan luar ruangan (outdoor lighting). Oleh karena itu, industri manufaktur wajib melakukan pengujian proteksi air atau Ingress Protection (IP) Code. Untuk mengeksekusi evaluasi ini, banyak laboratorium pengujian di Indonesia menggunakan Water Spray Test Chamber Haida. Memahami cara kerja water spray test ini sangat krusial bagi teknisi agar pengujian berjalan akurat.

Selanjutnya, artikel ini akan membahas secara mendalam dan sistematis mengenai panduan operasional mesin uji semprot air besutan Haida Equipment. Kita akan mengulas komponen utamanya, perbedaan parameter uji IPX3 dan IPX4, hingga cara kerja water spray test sesuai standar internasional.

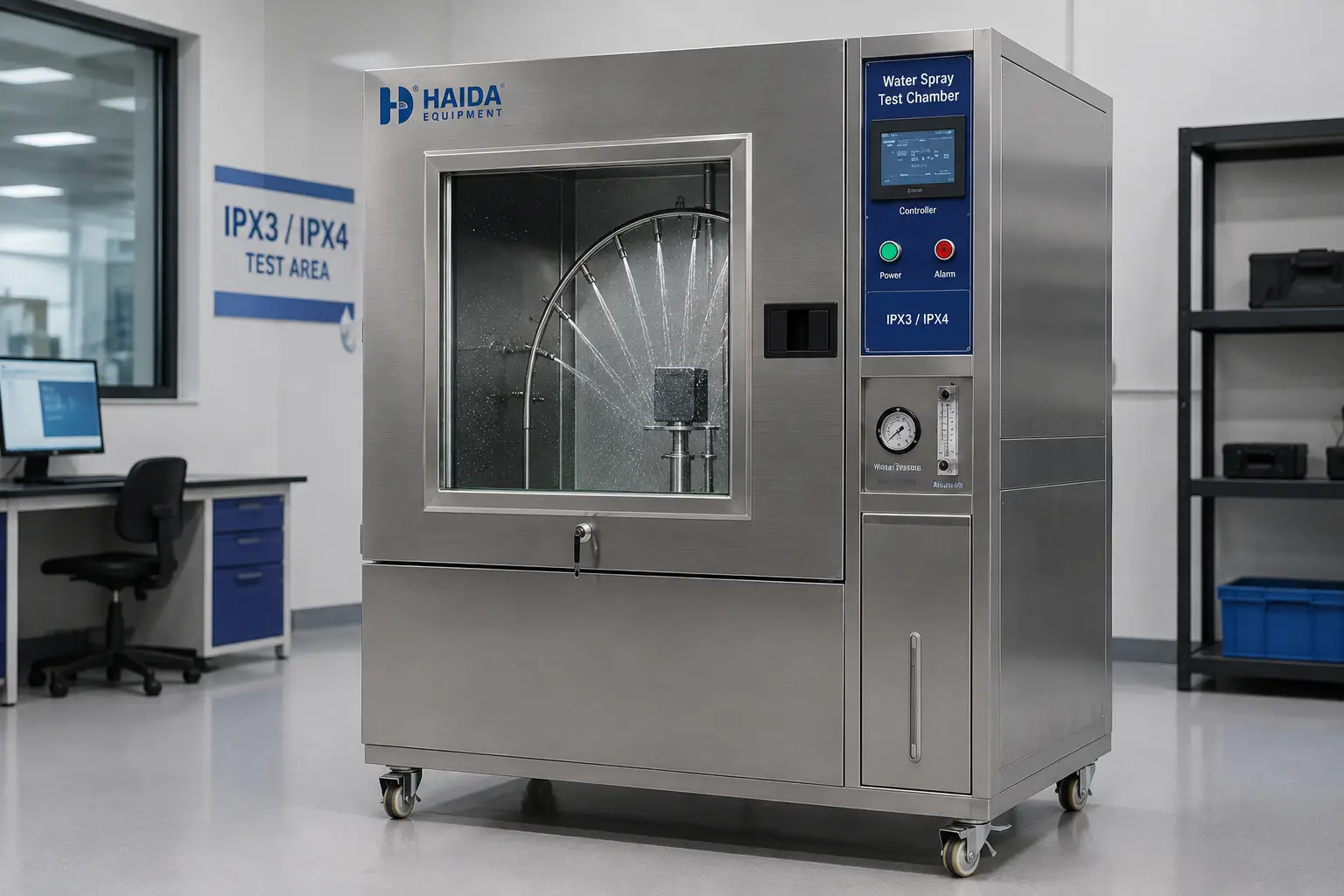

Mengenal Alat Uji dan Cara Kerja Water Spray Test Chamber Haida

Haida Equipment memproduksi water spray test chamber sebagai alat uji lingkungan (environmental testing chamber) tingkat lanjut. Alat ini berfungsi menguji tingkat proteksi produk elektrik atau komponen otomotif terhadap penetrasi air atau hujan, sesuai rumusan standar internasional seperti IEC 60529 (IPX3, IPX4, IPX5, IPX6) dan ISO 20653.

Dengan demikian, mesin ini mampu menyimulasikan kondisi hujan atau semprotan air menggunakan parameter intensitas, tekanan, dan sudut tertentu. Tujuannya adalah memastikan bahwa casing pelindung produk mampu mengamankan komponen elektronik internal yang sensitif dari kerusakan akibat korsleting atau korosi.

Komponen Utama Pendukung Cara Kerja Water Spray Test

Sebelum masuk ke proses operasional, teknisi perlu mengenali berbagai komponen kritikal yang bersinergi di dalam sistem pengujian Haida Equipment:

Sistem Mekanikal dan Kontrol

• Ruang Uji (Chamber) Stainless Steel SUS304: Haida menggunakan material stainless steel SUS304 berkualitas tinggi untuk merakit bagian dalam tangki dan dinding luar. Material ini memiliki sifat sangat tahan terhadap korosi dan karat akibat paparan air secara terus-menerus.
• Sistem Kontrol PLC Touch Screen: Layar sentuh intuitif ini berperan sebagai pusat kendali operasi. Melalui panel ini, pengguna mengatur waktu pengujian, sudut osilasi pipa, kecepatan putar meja uji, hingga tekanan aliran air secara digital dan presisi.

Sistem Penyemprotan dan Sirkulasi

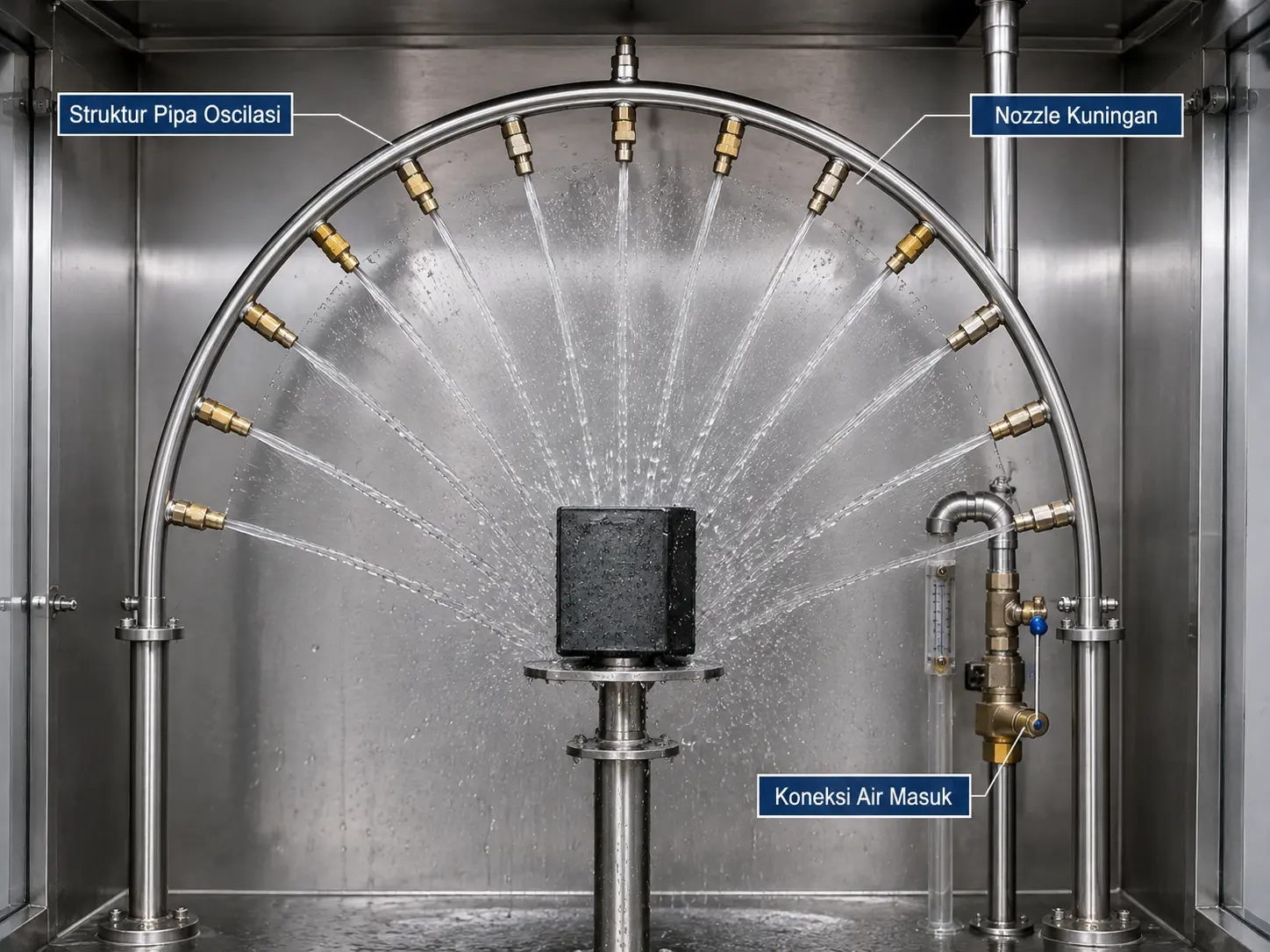

• Pipa Osilasi (Oscillating Tube) & Nozzle: Mesin ini memiliki pipa berbentuk setengah lingkaran yang berayun secara otomatis. Teknisi memasang nozzle presisi tinggi pada pipa ini untuk menyemprotkan air dengan pola dan diameter lubang sesuai standar regulasi.
• Meja Putar (Turntable) Elektrik: Operator meletakkan sampel produk di atas meja putar ini. Selain itu, pengguna bisa menyesuaikan kecepatan putaran (adjustable speed) untuk memastikan semua sisi produk menerima paparan semprotan air secara merata.
• Sistem Sirkulasi Air (Water Recycle System): Haida melengkapi mesin ini dengan sistem filtrasi dan pompa sirkulasi mandiri. Sistem ini menyaring kembali air buangan untuk siklus pengujian berikutnya, sehingga mesin beroperasi secara hemat energi.

Katalog Eksplorasi Berbagai Alat Uji Mutu dari Haida Equipment

Cara Kerja Water Spray Test Chamber Haida (Langkah demi Langkah)

Secara umum, alur operasional mesin ini terbagi menjadi 4 tahap utama. Berikut adalah penjelasan detail langkah-langkah penggunaannya untuk mengoptimalkan cara kerja water spray test:

1. Langkah 1: Persiapan dan Pemasangan Sampel (Pre-Test). Pertama-tama, teknisi laboratorium harus memastikan sampel uji dalam kondisi bersih. Kemudian, letakkan sampel uji tepat di bagian tengah meja putar (turntable). Apabila prosedur menuntut kondisi produk menyala (live-test), operator harus menghubungkan kabel daya sampel melalui lubang kabel khusus (cable port) di sisi chamber.
2. Langkah 2: Konfigurasi Parameter pada Panel Kontrol PLC. Selanjutnya, nyalakan sakelar utama mesin Haida, lalu masuk ke menu utama pada layar sentuh PLC. Operator memilih jenis pengujian yang sesuai (misalnya IPX3 atau IPX4). Kemudian, masukkan parameter fisik pengujian seperti sudut ayunan pipa osilasi, durasi pengujian, kecepatan putaran meja, dan laju aliran air.
3. Langkah 3: Proses Pengujian Otomatis (Running Test). Setelah operator mengatur semua parameter dan menutup pintu ruang uji rapat-rapat, tekan tombol "Start". Pompa air bertekanan tinggi langsung aktif mengalirkan air dari tangki menuju pipa osilasi. Selanjutnya, servo motor menggerakkan pipa osilasi untuk berayun secara mekanis dengan sudut presisi. Pada saat yang sama, meja putar berotasi secara konstan sementara nozzle menyemprotkan butiran air ke permukaan produk.
4. Langkah 4: Evaluasi dan Penilaian Hasil (Post-Test). Sebagai penutup, mesin akan mati secara otomatis ketika durasi pengujian habis. Teknisi kemudian mematikan catu daya sampel dan mengeluarkannya dari chamber secara hati-hati. Setelah mengeringkan bagian luar produk, teknisi melakukan inspeksi visual untuk memverifikasi apakah ada air yang merembes masuk ke dalam kompartemen komponen sensitif.

Parameter yang Mempengaruhi Cara Kerja Water Spray Test IPX3 vs IPX4

Haida merancang mesin uji semprot air ini dengan fleksibilitas tinggi untuk mengakomodasi berbagai tingkat proteksi. Dua pengujian yang paling umum adalah IPX3 (perlindungan terhadap air semprotan) dan IPX4 (perlindungan terhadap air cipratan).

Oleh karena itu, teknisi menerapkan tabel parameter teknis standar internasional IEC 60529 berikut ini secara langsung pada konfigurasi mesin Haida:

Mengapa Memilih Haida Water Spray Test Equipment?

Banyak laboratorium R&D, universitas, hingga industri manufaktur otomotif dan elektronik di Indonesia memilih produk Haida karena keunggulan operasional berikut:

• Akurasi Parameter Uji yang Tinggi: Kontroler PLC canggih dan sensor tekanan digital menjaga setiap pengujian berjalan dengan konsistensi tinggi. Fitur ini mencegah fluktuasi parameter yang berpotensi merusak validitas hasil uji.
• Efisiensi Sumber Daya: Fitur sirkulasi air tertutup mencegah mesin membuang-buang air bersih secara sia-sia. Dengan demikian, pabrik dapat menekan biaya operasional harian.
• Kemudahan Kalibrasi Lokal: Laboratorium kalibrasi lokal yang terakreditasi oleh KAN (Komite Akreditasi Nasional) di Indonesia dapat mengkalibrasi ulang peralatan Haida dengan mudah. Hal ini menjamin keandalan sertifikasi hasil uji di mata hukum.

Tips dari Lab Engineer:

Selain itu, untuk mencegah penyumbatan pada lubang nozzle presisi mesin Haida, Anda wajib menggunakan demineralized water (air suling atau air demin). Pasalnya, air keran biasa mengandung mineral kalsium tinggi yang lambat laun membentuk kerak kapur pada nozzle. Akibatnya, penumpukan ini akan mengacaukan debit air (flow rate) dan merusak akurasi pengujian produk Anda.

Frequently Asked Questions (FAQ)

Apakah mesin Haida bisa menguji produk dalam keadaan menyala?

Bisa. Haida melengkapi mesin ini dengan cable port khusus yang kedap air di bagian samping chamber. Fitur ini memfasilitasi pengujian "live-test" untuk memantau apakah produk mengalami korsleting saat menerima paparan air.

Berapa lama standar durasi pengujiannya?

Standar IEC 60529 menetapkan durasi pengujian IPX3 maupun IPX4 selama 10 menit, sembari mesin memutar turntable pada kecepatan 1 r.p.m.

Apakah air bekas pengujian akan terbuang begitu saja?

Tidak. Mesin ini mengoperasikan sistem water recycle. Sistem akan menyaring kotoran dan memompa air kembali untuk siklus pengujian berikutnya, sehingga penggunaan air menjadi sangat efisien.
