Penerapan sensor jarak laser Dimetix berhasil meningkatkan efisiensi dan keamanan pada proses monitoring struktur jembatan skala besar. Oleh karena itu, sistem canggih ini mampu mengukur distorsi dan pergeseran struktur secara real-time dengan akurasi hingga ±1 mm. Selain itu, sensor ini tetap beroperasi stabil pada kondisi cuaca ekstrem. Anda dapat memperoleh seluruh tipe sensor laser Dimetix AG Swiss bergaransi resmi di Indonesia melalui PT Global Intan Teknindo.
Ketika sebuah proyek pelebaran jembatan berskala besar mengharuskan tim kontraktor mengangkat dua bentang truss baja raksasa di atas Sungai Mississippi, para insinyur membutuhkan cara untuk memantau pergerakan struktur secara langsung. Sebagai solusinya, mereka menggunakan sistem monitoring struktur jembatan berbasis sensor jarak laser presisi dari produsen asal Swiss, Dimetix AG. Melalui artikel ini, kami akan mengulas mekanisme kerja teknologi tersebut, alasan pentingnya penerapan sistem ini, serta pelajaran berharga bagi praktisi konstruksi maupun geodesi.

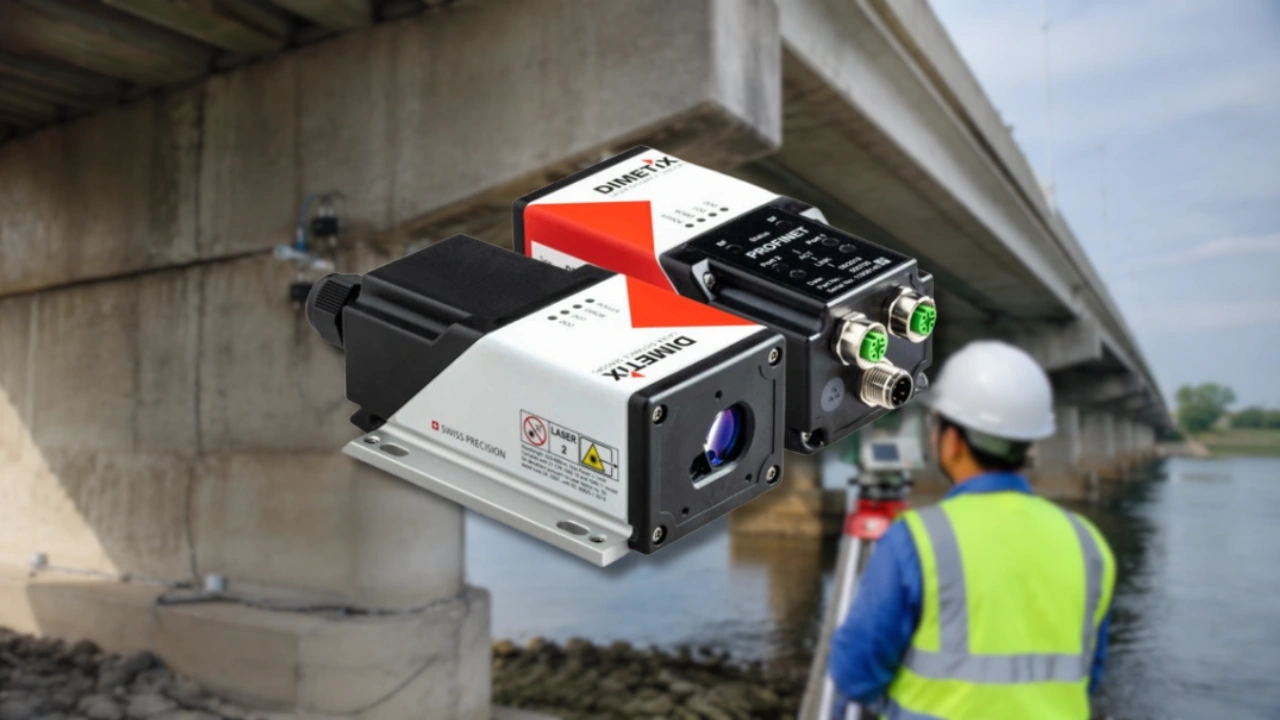

Penerapan sensor jarak laser Dimetix untuk sistem monitoring struktur jembatan secara real-time.
Latar Belakang Proyek: Huey P. Long Bridge
Huey P. Long Bridge merupakan jembatan rel dan jalan raya bersejarah yang melintasi Sungai Mississippi di New Orleans, Amerika Serikat. Untuk memperlebar jembatan ini, tim pekerja merakit dua seksi truss baja sepanjang 161 meter dengan berat 2.700 ton di darat. Kemudian, mereka mengangkut kedua struktur raksasa tersebut menggunakan tongkang menyusuri sungai, lalu mengagkatnya setinggi 40 meter menuju posisi akhir.
Perusahaan konsultan infrastruktur ternama, HNTB Corporation, memimpin proyek beresiko tinggi ini. Oleh sebab itu, HNTB menerapkan sistem monitoring struktur jembatan secara jarak jauh dan real-time untuk mencapai tujuan berikut:
- Mengukur Distorsi Rangka: Tim memantau perubahan bentuk pada struktur truss secara terus-menerus selama pengangkatan.
- Mencegah Kerusakan Mekanis: Sistem mendeteksi potensi over-stressing atau tekukan (buckling) baja sejak dini.
- Menyediakan Data Presisi: Operator memperoleh data akurat selama tahap transportasi, pengangkatan, hingga pemasangan akhir.
Selanjutnya, dua perusahaan spesialis yaitu Applied Geo-Mechanics, Inc. dan Laser-View Technologies merancang serta mengintegrasikan sistem pemantauan canggih ini.
Dengan demikian, penerapan instrumen pengukur presisi tinggi menjaga keamanan proyek infrastruktur sesuai acuan sistem manajemen mutu ISO 9001 dan regulasi keselamatan perangkat optik IEC 60825-1.
Mekanisme Kerja Sensor Laser Dimetix pada Pemantauan Jembatan
Para teknisi memasang sepuluh unit sensor jarak laser Dimetix (lima unit pada setiap truss) untuk mengukur distorsi di luar bidang (out-of-plane distortion). Oleh karena itu, sensor dapat mendeteksi pergeseran atau lengkungan struktur yang menyimpang dari posisi aslinya.
Selanjutnya, seluruh sensor mengirimkan data melalui kabel ke perangkat data logger. Perangkat ini kemudian meneruskan data ke komputer pemantau di bawah dek jembatan. Sistem memperbarui data setiap lima detik sehingga tim lapangan bisa memantau kondisi struktur secara terus-menerus.
Selain itu, sistem mengolah data mentah menjadi tampilan grafis visual yang menunjukkan kemiringan dan deformasi truss. Maka dari itu, tim insinyur dapat memahami kondisi struktur dengan cepat tanpa harus menganalisis deretan angka teknis satu per satu.
Pentingnya Pemantauan Real-Time dalam Proyek Konstruksi
Penggunaan sensor laser ini menjadi kunci utama keberhasilan proses pengangkatan jembatan. Sebab, data langsung yang mengalir ke ruang kendali memungkinkan tim insinyur melakukan penyesuaian posisi truss secara langsung (*on the fly*) tanpa perlu menghentikan pekerjaan.
John Brestin, Vice President HNTB, menegaskan bahwa sistem ini memberikan dampak besar saat truss bergeser secara lateral menuju bearing jembatan. Menurutnya, tahap pergeseran lateral ini memegang peranan yang sangat kritis dalam proses monitoring struktur jembatan secara menyeluruh.
Keunggulan Sensor Laser Dimetix untuk Pemantauan Struktur
Penggunaan sensor Dimetix memberikan keuntungan operasional yang sangat besar bagi proyek konstruksi dan geodesi. Oleh sebab itu, tabel berikut merangkum keunggulan teknis utamanya:
| Parameter & Fitur | Keunggulan Operasional |
|---|---|
| Kemudahan Aligning | Sinar laser yang terlihat langsung memudahkan tim meratakan posisi sensor di lapangan. |
| Ketahanan Suhu Ekstrem | Sensor beroperasi secara stabil pada rentang suhu dari -40°C hingga +60°C. |
| Jangkauan Jarak Luas | Sensor mengukur jarak hingga 500 meter menggunakan target reflective foil. |
| Presisi Pengukuran | Tingkat akurasi mencapai ±1 mm sehingga mampu mendeteksi deformasi sekecil apa pun. |
| Bebas Perawatan | Desain sensor yang tangguh meminimalkan kebutuhan pemeliharaan serta mencegah downtime. |
Pilihan Tipe Sensor Dimetix untuk Aplikasi Industri
Produsen Dimetix menawarkan dua kelompok sensor utama yang dapat Anda pilih sesuai dengan skala proyek serta anggaran perusahaan Anda:
1. Seri Jarak Jauh & Presisi Tinggi (Jangkauan hingga 500 Meter)
Kami merekomendasikan seri ini untuk proyek pemantauan infrastruktur berat yang membutuhkan tingkat akurasi ±1 mm pada kondisi lingkungan yang berat.
| Tipe Sensor | Nomor Part | Akurasi | Jarak (Reflective Foil) | Kecepatan Maks. | Suhu Operasional |
|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | ~0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DPE-30-500 | 500636 | ± 3 mm | ~0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DEN-10-500 | 500637 | ± 1 mm | ~0,5 – 500 m | 100 Hz | -10°C s/d +50°C |
| DEH-30-500 | 500638 | ± 3 mm | ~0,5 – 500 m | 100 Hz | -10°C s/d +60°C |
2. Seri Menengah & Ekonomis (Jangkauan hingga 150 Meter)
Sementara itu, seri ini menjadi opsi yang sangat efisien untuk area pemantauan dengan bentang jarak yang lebih pendek.
| Tipe Sensor | Nomor Part | Akurasi | Jarak (Reflective Foil) | Kecepatan Maks. | Suhu Operasional |
|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ± 1 mm | ~40 – 50 m | 100 Hz | -40°C s/d +60°C |
| DAN-10-150 | 500632 | ± 1 mm | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DAN-30-150 | 500634 | ± 3 mm | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DBN-50-050 | 500635 | ± 5 mm | – | 10 Hz | -10°C s/d +50°C |
Sebagai panduan, Anda dapat menggunakan tipe DPE, DEN, atau DEH untuk rentang jarak jauh dan cuaca ekstrem. Namun, Anda bisa memilih seri DAE, DAN, atau DBN untuk aplikasi jarak menengah guna menghemat biaya operasional.
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menyediakan Dimetix Laser Distance Sensor original bergaransi resmi di Indonesia. Sensor presisi ini menawarkan akurasi hingga ±1 mm, jangkauan 500 meter, serta antarmuka komunikasi lengkap untuk mendukung sistem pengujian Anda.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Bagaimana sensor Dimetix mendukung sistem monitoring struktur jembatan?
Sensor Dimetix menembakkan sinar laser presisi ke titik ukur pada rangka baja. Kemudian, sensor memancar data pergeseran secara real-time ke data logger sehingga tim insinyur bisa mengetahui kondisi jembatan saat itu juga.
Apakah sensor laser Dimetix tahan terhadap perubahan cuaca di lokasi proyek?
Ya, sensor Dimetix memiliki sertifikasi IP65 yang tahan air dan debu. Selain itu, sensor ini sanggup beroperasi pada rentang suhu ekstrem dari -40°C hingga +60°C.
Berapa jarak pengukuran maksimum sensor jarak laser Dimetix?
Sensor Dimetix sanggup mengukur jarak hingga 100 meter pada permukaan alami. Namun, jarak pengukuran dapat meningkat hingga 500 meter jika Anda menggunakan target reflective foil.
Di mana saya dapat memesan sensor Dimetix bergaransi resmi di Indonesia?
Anda dapat memesan unit sensor original bergaransi resmi melalui PT Global Intan Teknindo sebagai pemasok terpercaya di Indonesia.
Kesimpulan
Studi kasus pada Huey P. Long Bridge menunjukkan bahwa penggunaan sensor jarak laser presisi tinggi menjadi faktor penting dalam pelaksanaan monitoring struktur jembatan secara aman. Berkat kombinasi akurasi ±1 mm, jangkauan hingga 500 meter, serta ketahanan iklim yang baik, sensor Dimetix membantu insinyur mengambil tindakan korektif dengan cepat sebelum kerusakan timbul.
Untuk mendukung keandalan proyek konstruksi dan geodesi Anda, PT Global Intan Teknindo siap menyediakan sensor Dimetix bergaransi resmi di Indonesia. Selain itu, Anda dapat meninjau rekam jejak pengadaan kami melalui halaman Portofolio PT Global Intan Teknindo.
Sumber Referensi: Dimetix Application Example AE-0510 — "Bridge Structural Monitoring", Dimetix AG, Herisau, Swiss.
