Prosedur Monitoring Pressure Tunnel secara presisi sangat penting untuk menjaga integritas struktur terowongan pipa pesat (penstock) PLTA. Oleh karena itu, penggunaan sensor jarak laser Dimetix membantu memantau proses injeksi passive bias secara otomatis. Sistem canggih ini menawarkan akurasi hingga ±1 mm, ketahanan suhu (-40°C hingga +60°C), serta integrasi alarm otomatis. Pelajari opsi sensor Dimetix AG Swiss dan konsultasikan kebutuhan Anda bersama PT Global Intan Teknindo.
Pelaksanaan Monitoring Pressure Tunnel menjadi langkah utama dalam menjaga keamanan struktur terowongan pipa pesat (penstock) pada proyek Pembangkit Listrik Tenaga Air (PLTA). Oleh sebab itu, perusahaan spesialis asal Swiss, Sol Experts, memanfaatkan teknologi sensor jarak laser canggih buatan Dimetix AG. Melalui studi kasus aplikasi Dimetix AE-0202 ini, pengguna dapat memahami cara otomatisasi pengukuran menjaga kestabilan terowongan secara real-time.

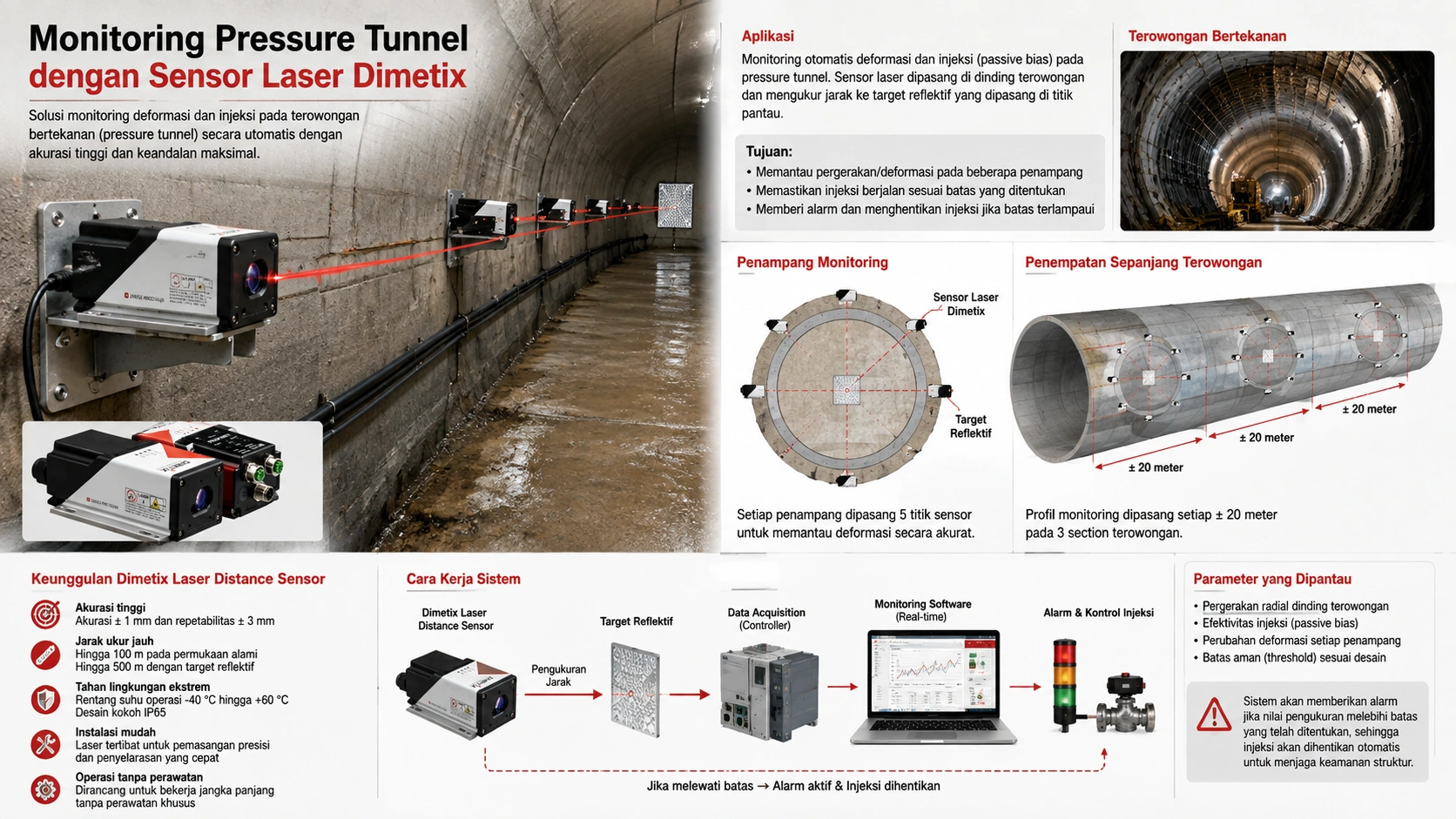

Penerapan sensor jarak laser Dimetix dalam mendukung sistem Monitoring Pressure Tunnel secara presisi.
Apa Itu Passive Bias pada Penstock (Pipa Pesat)?
Penstock atau pipa pesat mengalirkan air bertekanan tinggi secara langsung menuju turbin pembangkit listrik. Namun, tekanan air internal yang sangat kuat menciptakan tegangan tarik (tensile stress) pada lapisan beton terowongan. Oleh karena itu, kontraktor menerapkan metode passive bias (pra-tegangan pasif) agar beton mampu menahan tekanan air tanpa mengalami retak maupun kebocoran.
Selanjutnya, tim teknis menjalankan dua tahapan utama dalam proses pra-tegangan ini:
- Konsolidasi Awal: Tim menyuntikkan material (grouting) ke dalam batuan di sekeliling terowongan melalui lubang bor dan single packer. Langkah ini mengeras serta menutup rongga batuan di sekitar terowongan secara efektif.
- Injeksi Tekanan Celah Annular: Tim menerapkan tekanan injeksi pada celah cincin (annular gap) antara lapisan beton semprot (shotcrete lining) dan cangkang beton (concrete shell). Hasilnya, pra-tegangan struktural memperkuat daya tahan beton.
Dengan demikian, penerapan instrumen presisi tinggi menjaga kelancaran operasional infrastruktur air sesuai regulasi perangkat optik internasional seperti IEC 60825-1.
Tantangan Proyek dan Kebutuhan Monitoring Pressure Tunnel
Dalam proyek terowongan OWDST ini, Sol Experts mengelola sistem Monitoring Pressure Tunnel secara ketat pada beberapa area kunci:
- Mengawasi 3 seksi (bagian) terowongan utama secara kontinu.
- Mengukur 5 titik sampel (sampling lengths) pada masing-masing seksi terowongan.
- Menyusun profil pengukuran dengan jarak antar-titik sekitar 20 meter.
Sebab, sistem pengawasan harus mendeteksi pergeseran struktur secara otomatis dan langsung menyalakan lampu alarm. Jika nilai pengukuran melampaui batas toleransi, operator dapat segera menghentikan proses injeksi di tengah operasi (mid-operation) sebelum terjadi kerusakan struktural.
Keunggulan Sensor Laser Dimetix sebagai Solusi Otomatisasi
Lingkungan bawah tanah umumnya gelap, lembap, dan penuh debu. Oleh sebab itu, tim proyek menggunakan sensor Dimetix karena menghadirkan keandalan teknis tinggi:
| Keunggulan Teknis | Manfaat Operasional Bagi Pengguna |
|---|---|
| Pemasangan Mudah | Sinar laser yang terlihat jelas (visible laser) mempercepat proses instalasi dan orientasi di lapangan. |
| Suhu Operasi Sangat Luas | Sensor bekerja sangat stabil pada rentang suhu ekstrem mulai dari -40°C hingga +60°C. |
| Jangkauan Ukur Jauh | Sensor mengukur hingga 100 meter pada permukaan alami dan mencapai 500 meter menggunakan reflective foil. |
| Akurasi & Keterulangan Tinggi | Sistem memberikan presisi hingga ±1 mm dengan keterulangan (repeatability) hingga ±3 mm. |
| Bebas Perawatan | Desain tanpa bagian bergerak memangkas biaya operasional serta pemeliharaan jangka panjang. |
Spesifikasi Teknis Sensor Laser Dimetix
Selain itu, Dimetix menyediakan varian sensor yang fleksibel untuk berbagai kebutuhan jarak dan anggaran proyek. Semua unit mengantongi sertifikasi proteksi IP65, berbobot di bawah 500 gram, serta mendukung antarmuka komunikasi industri modern seperti PROFINET, EtherNet/IP, dan EtherCAT.
1. Seri Jarak Jauh (Hingga 500 Meter) — Untuk Presisi Tinggi
| Model | Nomor Part | Akurasi | Jangkauan (Permukaan Alami) | Jangkauan (Reflektor Foil) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 – 100 m | 0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 – 100 m | 0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 – 100 m | 0,5 – 500 m | 100 Hz | -10°C s/d +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 – 100 m | 0,5 – 500 m | 100 Hz | -10°C s/d +60°C |
2. Seri Standar (Hingga 150 Meter) — Solusi Efisien Biaya
| Model | Nomor Part | Akurasi | Jangkauan (Permukaan Alami) | Jangkauan (Reflektor Foil) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ± 1 mm | 0,05 – 50 m | ~40 – 50 m | 100 Hz | -40°C s/d +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 – 100 m | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 – 100 m | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 – 50 m | – | 10 Hz | -10°C s/d +50°C |
Oleh karena itu, penyedia layanan memilih seri DPE, DEN, atau DEH untuk proyek berskala besar. Namun, seri DAE, DAN, dan DBN menjadi alternatif hemat biaya untuk jarak ukur bawah 150 meter.
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menyediakan Dimetix Laser Distance Sensor original bergaransi resmi. Selain itu, kami menghadirkan dukungan teknis lengkap untuk mengoptimalkan proyek Monitoring Pressure Tunnel Anda.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Mengapa proyek terowongan memerlukan sistem Monitoring Pressure Tunnel otomatis?
Sebab, sistem otomatis dapat mendeteksi deformasi dinding terowongan secara real-time dan langsung menghentikan proses injeksi jika terjadi tekanan berlebih, sehingga mencegah keretakan atau kebocoran struktur.
Bagaimana sensor Dimetix mengatasi tantangan lingkungan bawah tanah?
Sensor Dimetix memiliki standar proteksi IP65 dan beroperasi stabil dari -40°C hingga +60°C. Oleh sebab itu, debu tebal maupun kelembapan terowongan tidak mengganggu akurasi alat.
Apakah pengukuran dinding terowongan membutuhkan reflektor tambahan?
Tidak selalu. Sinar laser mengukur hingga jarak 100 meter secara langsung pada permukaan alami beton. Namun, operator bisa menempelkan reflective foil jika membutuhkan jarak ukur hingga 500 meter.
Di mana saya bisa memperoleh sensor Dimetix resmi di Indonesia?
Anda dapat membeli perangkat asli bergaransi resmi melalui PT Global Intan Teknindo sebagai pemasok terpercaya di Indonesia.
Kesimpulan
Secara keseluruhan, pelaksanaan Monitoring Pressure Tunnel menggunakan sensor laser Dimetix membuktikan keandalan tinggi pada proyek infrastruktur kritis. Kombinasi akurasi milimeter, ketahanan terhadap suhu ekstrem, serta integrasi alarm otomatis membantu kontraktor menjaga keamanan struktur secara maksimal. Maka dari itu, teknologi canggih ini mencegah resiko kegagalan struktur akibat tekanan berlebih secara efektif.
Untuk mendukung kebutuhan pengujian dan instalasi sensor di lokasi Anda, hubungi PT Global Intan Teknindo. Anda juga dapat meninjau rekam jejak pengadaan instrumen kami melalui halaman Portofolio PT Global Intan Teknindo.
