AI Summary
Penerapan sistem monitoring jembatan tol menggunakan sensor jarak laser Dimetix berhasil meningkatkan keselamatan struktur pada proyek rekonstruksi Jembatan A23 di Wina, Austria. Oleh karena itu, teknologi non-kontak dari Swiss ini mampu mendeteksi pergeseran sekecil apa pun dengan akurasi ±1 mm secara real-time. Selain itu, sensor ini menjaga kestabilan jembatan berkapasitas 180.000 kendaraan per hari. Pelajari spesifikasi lengkap produk Dimetix AG Swiss dan percayakan pengadaan instrumen Anda kepada PT Global Intan Teknindo.
Pelaksanaan monitoring jembatan tol merupakan langkah teramat penting untuk menjamin keselamatan infrastruktur transportasi publik. Sebagai contoh nyata, perusahaan Aplica Advanced Solutions GmbH menerapkan teknologi pemantauan presisi ini pada rekonstruksi dua jembatan di ruas Southeast Tangent Highway (A23), Wina, Austria. Oleh karena itu, tim proyek mempercayakan sistem pemantauan kepada produsen sensor laser asal Swiss, yaitu Dimetix AG.
Artikel ini menjelaskan secara mendalam bagaimana penerapan sensor laser Dimetix membantu tim proyek mendeteksi resiko pergeseran penyangga jembatan secara cepat. Selain itu, artikel ini menyajikan panduan teknis bagi Anda yang membutuhkan solusi pemantauan jarak presisi tinggi di bidang konstruksi.

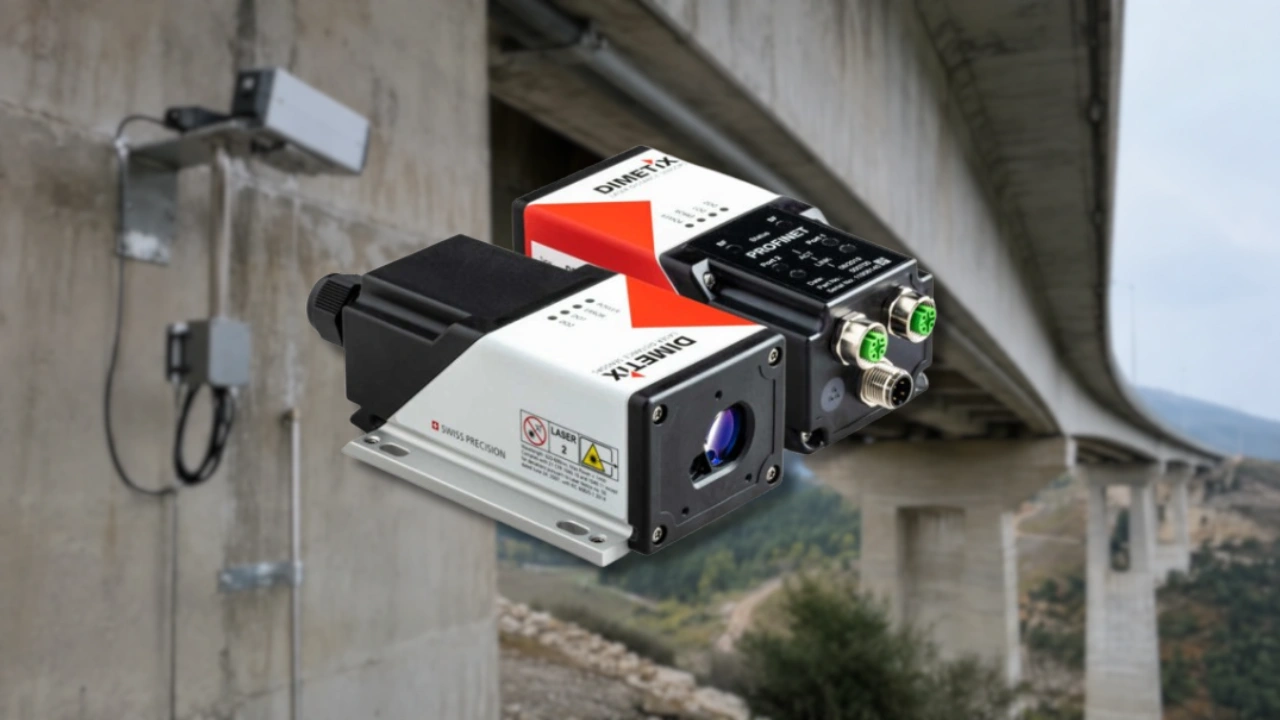

Ilustrasi penerapan sensor jarak laser Dimetix untuk pemantauan pergeseran struktur jembatan tol secara real-time.
Tantangan Konstruksi dan Resiko Struktural Jembatan A23 Wina
Pemerintah setempat membangun Jembatan A23 di Wina pada tahun 1970, sehingga ukurannya mengalami penuaan struktur yang cukup serius. Sebab, jalan tol ini menampung beban harian hingga 180.000 kendaraan. Dalam proyek rekonstruksi ini, para pekerja harus membongkar dan membangun ulang kedua jembatan secara bertahap.
Namun demikian, proses renovasi berat ini memunculkan resiko keselamatan yang besar, seperti:
- Pergeseran Penyangga Utama: Getaran dari alat berat saat membongkar perkerasan jalan memicu resiko pergeseran penyangga jembatan. Oleh karena itu, tim butuh alat ukur yang sangat sensitif.
- Potensi Keruntuhan Struktur: Perubahan distribusi beban yang mendadak dapat memicu kegagalan struktur fatal. Oleh sebab itu, pencegahan dini menjadi prioritas utama.
- Tingginya Beban Lalu Lintas: Pengelola tetap membuka jalan tol ini untuk ratusan ribu kendaraan, sehingga pekerjaan konstruksi berlangsung di tengah lintasan yang sangat padat.
Oleh karena itu, kontraktor memerlukan sistem monitoring jembatan tol secara terus-menerus agar dapat mendeteksi bahaya sebelum kerusakan meluas.
Dengan demikian, penerapan instrumen pengukur laser presisi menjaga standar keselamatan proyek sesuai acuan mutu ISO 9001 dan regulasi perangkat optik IEC 60825-1.
Solusi Otomatisasi: Sistem Monitoring Jembatan Tol Menggunakan Dimetix
Untuk mengatasi bahaya tersebut, tim teknis memosisikan Sensor Jarak Laser Dimetix di titik-titik strategis pada struktur jembatan. Selanjutnya, sensor memancarkan sinar laser ke pelat target reflektif pada bagian jembatan yang mereka pantau.
Hasilnya, penerapan sensor canggih ini memberikan beragam manfaat penting bagi proyek:
- Deteksi Dini (Early Stage Detection): Sensor mendeteksi perubahan jarak sekecil apa pun secara langsung, sehingga tim proyek dapat mengambil tindakan pencegahan sejak dini.
- Sinar Laser Terlihat (Visible Laser Beam): Fitur sinar laser membantu para teknisi saat memasang dan mengarahkan sensor ke target reflektor secara akurat.
- Pengukuran Stabil Tanpa Distorsi Suhu: Hasil ukur tidak mengalami pergeseran (no distance drift) meskipun kondisi cuaca dan temperatur di lapangan berubah-ubah.
- Ukuran Titik Laser Presisi: Sensor menghasilkan titik laser kecil sebesar 55 x 30 mm pada jarak 100 meter, sehingga pengukuran menyasar target secara akurat.
Manfaat dan Keunggulan Utama Sensor Dimetix
Selain memberikan akurasi tinggi, sensor Dimetix juga menawarkan efisiensi operasional bagi pengelola proyek. Oleh karena itu, tabel berikut merangkum keunggulan utamanya:
| Fitur & Parameter | Keunggulan Operasional & Spesifikasi |
|---|---|
| Akurasi Pengukuran | Sensor memberikan presisi hingga ±1 mm untuk mendeteksi pergeseran struktur mikro. |
| Repeatability Presisi | Perangkat menghasilkan konsistensi pengukuran berulang hingga ±0,3 mm. |
| Bebas Perawatan | Desain alat yang bebas perawatan (maintenance-free) menekan biaya operasional jangka panjang. |
| Ketahanan Suhu Ekstrem | Sensor beroperasi secara stabil dari suhu -40°C hingga +60°C di lingkungan terbuka. |
| Integrasi Antarmuka | Sensor mendukung antarmuka SSI, RS-422/485, RS-232, serta Industrial Ethernet (PROFINET, EtherNET/IP, EtherCAT). |
| Proteksi Enclosure | Perangkat memiliki sertifikasi IP65 dengan bobot ringan di bawah 500 gram. |
Pilihan Seri Sensor Dimetix untuk Pemantauan Struktur
Dimetix menyediakan varian sensor yang mudah Anda pilih sesuai jangkauan dan kebutuhan monitoring jembatan tol di lapangan:
1. Seri Jarak Jauh (Akurasi ±1 mm hingga 500 Meter)
Kami merekomendasikan kelompok sensor ini untuk pemantauan jembatan bentang panjang, bendungan, dan lereng tebing.
| Model | Nomor Part | Akurasi (±2s) | Jangkauan (Permukaan Alami) | Jangkauan (Reflektor Foil) | Kecepatan Ukur Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ±1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DPE-30-500 | 500636 | ±3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40°C s/d +60°C |
| DEN-10-500 | 500637 | ±1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10°C s/d +50°C |
| DEH-30-500 | 500638 | ±3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10°C s/d +60°C |
2. Seri Jarak Menengah (Jangkauan di Bawah 500 Meter)
Sementara itu, kelompok sensor ini menjadi opsi ideal untuk proyek pemantauan berjarak sedang yang mengutamakan efisiensi biaya.
| Model | Nomor Part | Akurasi (±2s) | Jangkauan (Permukaan Alami) | Jangkauan (Reflektor Foil) | Kecepatan Ukur Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ±1 mm | 0,05 – ~50 m | ~40 – 50 m | 100 Hz | -40°C s/d +60°C |
| DAN-10-150 | 500632 | ±1 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DAN-30-150 | 500634 | ±3 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10°C s/d +50°C |
| DBN-50-050 | 500635 | ±5 mm | 0,05 – ~50 m | — | 10 Hz | -10°C s/d +50°C |
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menyalurkan Sensor Jarak Laser Dimetix original bergaransi resmi. Oleh karena itu, perangkat canggih buatan Swiss ini sangat cocok untuk kebutuhan monitoring jembatan tol, karena menawarkan jangkauan 500 meter, presisi ±1 mm, serta ketahanan IP65. Segera hubungi kami untuk mendapatkan konsultasi teknis gratis.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Mengapa sensor Dimetix sangat efektif untuk monitoring jembatan tol?
Sebab, sensor Dimetix mengukur jarak tanpa kontak dengan tingkat akurasi ±1 mm. Selain itu, perangkat ini tidak terpengaruh oleh fluktuasi suhu dan mampu bertahan di lingkungan outdoor yang keras.
Apakah sensor memerlukan reflektor tambahan saat memantau jembatan?
Sensor dapat mengukur permukaan alami hingga jarak 100 meter. Namun demikian, para teknisi memasang reflektor tambahan untuk jangkauan hingga 500 meter agar pantulan sinar laser lebih stabil.
Apakah sensor Dimetix tahan terhadap perubahan cuaca ekstrem?
Ya, seri DPE dan DAE bekerja secara normal pada suhu -40°C hingga +60°C. Selain itu, enclosure IP65 melindungi komponen internal dari debu dan air hujan.
Di mana saya bisa membeli sensor Dimetix bergaransi resmi di Indonesia?
Anda dapat memesan produk Dimetix original bergaransi resmi melalui distributor terpercaya PT Global Intan Teknindo.
Kesimpulan
Pada akhirnya, studi kasus rekonstruksi Jembatan A23 di Wina menunjukkan bahwa sistem monitoring jembatan tol berbasis sensor Dimetix menjadi solusi efektif untuk mencegah bahaya keruntuhan. Sebab, perangkat ini mampu mendeteksi pergeseran struktur secara akurat dan kontinu, sehingga keselamatan pengguna jalan tetap terjaga sepanjang proses renovasi.
Untuk mendukung keandalan proyek konstruksi Anda, PT Global Intan Teknindo menyediakan sensor Dimetix original bergaransi resmi di Indonesia. Selain itu, Anda dapat meninjau pengalaman pengadaan kami melalui halaman Portofolio PT Global Intan Teknindo.
Sumber Referensi: Dimetix Application Example AE-0703, "Monitoring of a Highway Bridge in Vienna", diterbitkan oleh Dimetix AG, Herisau, Swiss.
