AI Summary
Penerapan sistem monitoring formasi batuan jalur kereta menggunakan sensor jarak laser Dimetix berhasil meningkatkan keselamatan transportasi dan mencegah resiko bahaya bencana geologi. Oleh karena itu, sistem ini mampu mendeteksi potensi luapan aliran puing (debris flow) secara real-time dari jarak jauh. Selain itu, perangkat buatan Swiss ini bekerja stabil pada suhu ekstrem (-40°C hingga +60°C) dengan akurasi mencapai ±1 mm. Untuk informasi produk original, Anda dapat menghubungi Dimetix AG melalui PT Global Intan Teknindo.
Pelaksanaan monitoring formasi batuan jalur kereta merupakan langkah penting untuk mencegah bencana longsor dan banjir puing di kawasan pegunungan. Oleh karena itu, tim insinyur konsultan di Swiss memasang sensor jarak laser presisi buatan Dimetix AG guna mengawasi pergerakan tanah serta material vulkanik secara kontinu. Sebab, aktivitas aliran puing (debris flow) berpotensi membendung aliran sungai gunung dan membanjiri perlintasan rel di bawahnya.
Sistem canggih ini telah beroperasi sejak Oktober 2010 tanpa hambatan teknis. Selain itu, sistem peringatan dini terintegrasi tersebut telah berhasil mendeteksi tiga kali kejadian aliran puing tanpa menimbulkan korban jiwa maupun kerusakan infrastruktur. Akibatnya, teknologi ini menjadi standar baru dalam bidang geodesi dan konstruksi transportasi.

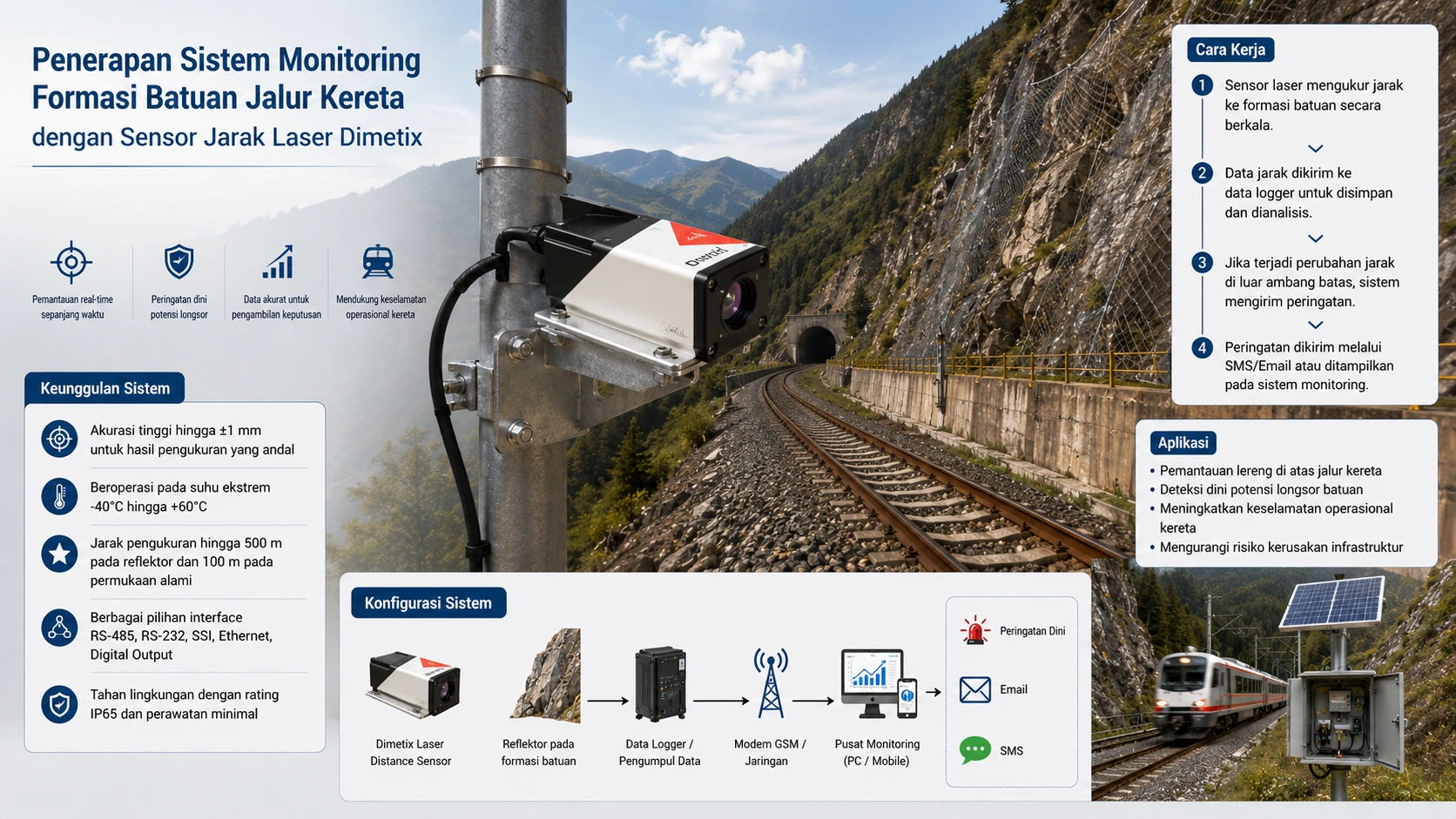

Implementasi sensor jarak laser Dimetix dalam pemantauan formasi batuan dan tebing tebal di area perlintasan rel kereta api.
Latar Belakang Masalah: Ancaman Aliran Puing terhadap Jalur Kereta
Aliran puing (debris flow) membawa campuran air, lumpur, batu, dan material lepas yang mengalir deras menuruni lereng gunung. Biasanya, hujan deras atau pencairan es di kawasan permafrost memicu pergerakan ini. Selanjutnya, penumpukan material di dasar sungai dapat menyumbat aliran air dan membentuk bendungan alami.
Namun, bendungan alami ini beresiko jebol secara mendadak. Akibatnya, air dan puing meluap lalu membanjiri rel kereta api di sekitarnya. Untuk mengantisipasi resiko bahaya ini, para ahli menerapkan metode monitoring formasi batuan jalur kereta dengan menempatkan dua unit sensor laser Dimetix. Perangkat ini mengukur jarak permukaan sungai dari radius 25 meter secara konstan.
Dengan demikian, pengukuran non-kontak secara akurat mencegah kerusakan alat akibat luapan lumpur dan memperpanjang usia pakai sistem pemantauan di lapangan.
Cara Kerja Sistem Peringatan Dini
Tim teknis merancang sistem peringatan dini dengan alur kerja yang sangat efektif:
- Pengukuran berkala: Dua unit sensor laser merekam jarak ke permukaan air atau material sungai setiap lima menit.
- Deteksi anomali: Sistem langsung menandai indikasi bahaya jika jarak terukur mendadak memendek atau ketika sensor mengalami kesalahan pembacaan (measuring error).
- Peringatan otomatis: Data logger yang terhubung ke modul GSM segera mengirim notifikasi otomatis kepada tim pemantau. Oleh sebab itu, petugas dapat langsung menghentikan operasional kereta.
- Integrasi sistem: Sensor laser terhubung dengan jaringan pemantau yang mencakup kamera web (webcam) serta instrumen geoteknik lainnya.
Selain itu, panel surya dan baterai isi ulang menyuplai daya listrik secara mandiri. Dengan demikian, sistem terus bekerja tanpa henti di area terpencil.
Studi Kasus Kedua: Memantau Batu Raksasa di Kawasan Permafrost
Selain memantau aliran sungai, tim insinyur memanfaatkan dua unit sensor Dimetix terbaru untuk mengawasi batu monolit raksasa berukuran 750 meter kubik. Batu besar ini terletak di tepi area permafrost yang mulai mencair akibat kenaikan suhu lingkungan.
Pencairan permafrost berpotensi menggeser posisi batu menuruni lembah sehingga membahayakan permukiman. Oleh karena itu, para ahli memperkuat sistem monitoring formasi batuan jalur kereta dan tebing ini dengan memadukan:
- Data Logger: Perangkat ini merekam dan mengolah seluruh data jarak secara otomatis.
- Sensor Jarak Tambahan: Perangkat ini melakukan validasi silang (cross-validation) terhadap data pengukuran.
- Sensor Pengukur Sudut (Angle Measurement Sensor): Perangkat ini mendeteksi kemiringan serta rotasi pergerakan batu secara presisi.
Mengapa Sensor Laser Dimetix Dipilih untuk Aplikasi Ini?
Proyek pemantauan jangka panjang di kawasan gunung membutuhkan perangkat tahan cuaca. Oleh sebab itu, tabel berikut merangkum keunggulan utama sensor Dimetix:
| Keunggulan Fitur | Penjelasan Operasional |
|---|---|
| Instalasi Mudah | Sinar laser yang terlihat mata mempermudah pengarahan sensor ke titik sasaran secara akurat. |
| Konfigurasi Sederhana | Perangkat lunak bawaan gratis mempermudah pengaturan sensor tanpa keahlian khusus. |
| Suhu Operasi Luas | Perangkat beroperasi stabil pada rentang suhu ekstrem dari -40°C hingga +60°C. |
| Jarak Ukur Jauh | Sensor mengukur hingga 100 meter pada permukaan alami dan 500 meter dengan reflective foil. |
| Presisi Tinggi | Tingkat akurasi mencapai ±1 mm dengan konsistensi pengukuran (repeatability) hingga ±3 mm. |
| Bebas Perawatan | Desain khusus membuat sensor beroperasi terus-menerus tanpa perawatan rutin. |
Spesifikasi Teknis Seri Sensor Dimetix
Dimetix menyediakan pilihan tipe sensor laser yang beragam. Oleh karena itu, pengelola proyek dapat memilih tipe yang sesuai dengan kebutuhan akurasi dan anggaran.
1. Seri Presisi Tinggi Jarak Jauh (Hingga 500 m)
| Model | Nomor Part | Akurasi Tipikal | Jarak (Permukaan Alami) | Jarak (Reflective Foil) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 – 100 m | 0,5 – 500 m | 250 Hz | -40 s/d +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 – 100 m | 0,5 – 500 m | 250 Hz | -40 s/d +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 – 100 m | 0,5 – 500 m | 100 Hz | -10 s/d +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 – 100 m | 0,5 – 500 m | 100 Hz | -10 s/d +60°C |
2. Seri Standar (Jarak Menengah, Hemat Biaya)
| Model | Nomor Part | Akurasi Tipikal | Jarak (Permukaan Alami) | Jarak (Reflective Foil) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ± 1 mm | 0,05 – 50 m | 40 – 50 m | 100 Hz | -40 s/d +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 – 100 m | 40 – 150 m | 100 Hz | -10 s/d +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 – 100 m | 40 – 150 m | 100 Hz | -10 s/d +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 – 50 m | – | 10 Hz | -10 s/d +50°C |
Secara umum, seri DPE, DEN, dan DEH sangat cocok untuk memantau lereng curam berskala besar. Namun, seri DAE, DAN, dan DBN menjadi pilihan ekonomis untuk area yang lebih pendek.
Fitur Konektivitas dan Ketahanan Perangkat
Seluruh varian sensor Dimetix menyediakan antarmuka komunikasi standar seperti SSI, RS-422/485, RS-232, dan 2 output digital. Selain itu, produsen menyediakan opsi Industrial Ethernet seperti PROFINET, EtherNET/IP, serta EtherCAT untuk mempermudah integrasi sistem otomasi.
Dari segi fisik, sertifikasi IP65 melindungi sensor dari debu dan percikan air. Bobotnya yang ringan (di bawah 500 gram) mempermudah teknisi saat memasang unit di tiang pemantau area terpencil.
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menyediakan Dimetix Laser Distance Sensor original bergaransi resmi. Sensor canggih ini sangat andal untuk mendukung sistem pemantauan geoteknik, mengukur jarak hingga 500 meter dengan akurasi ±1 mm serta ketahanan iklim ekstrem. Segera hubungi kami untuk mendapatkan penawaran terbaik.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Mengapa sensor Dimetix sangat cocok untuk monitoring formasi batuan jalur kereta?
Sebab, sensor Dimetix mampu mengukur jarak secara non-kontak hingga 500 meter dengan akurasi ±1 mm, serta tahan terhadap guncangan dan suhu ekstrem pegunungan dari -40°C hingga +60°C.
Apakah sensor laser Dimetix membutuhkan reflektor saat mengukur tebing batu?
Tidak selalu. Sinar laser mampu mengukur permukaan alami batuan atau tanah hingga jarak 100 meter tanpa reflektor. Namun, pengguna perlu memasang reflective foil jika jarak pengukuran mencapai 500 meter.
Bagaimana cara sensor mengirimkan sinyal bahaya longsor secara cepat?
Sensor mengirimkan data jarak ke data logger. Jika terjadi pergeseran tanah secara mendadak, modul GSM akan memancar notifikasi alert otomatis ke pusat pengontrol.
Di mana distributor resmi sensor laser Dimetix di Indonesia?
Anda dapat memesan produk original bergaransi resmi melalui PT Global Intan Teknindo sebagai penyedia solusi instrumen pemantauan terpercaya.
Kesimpulan
Kesimpulannya, integrasi sensor Dimetix dalam sistem monitoring formasi batuan jalur kereta memberikan solusi efektif untuk mitigasi bencana geologi. Keunggulan presisi tinggi, konektivitas lengkap, dan ketahanan cuaca ekstrem terbukti berhasil mengamankan perjalanan kereta api dari ancaman longsor serta banjir puing.
Pengelola infrastruktur juga dapat menerapkan metode pemantauan ini pada area tambang, bendungan, tebing curam, dan jembatan. Untuk pengadaan unit original dan konsultasi teknik di Indonesia, silakan hubungi PT Global Intan Teknindo dan pelajari pengalaman kami pada halaman Portofolio PT Global Intan Teknindo.
Sumber: Dimetix AG — Dokumen aplikasi asli: AE-0205 "Monitoring of rockformation above railwaytrack".
