Elevasi tanah adalah istilah yang digunakan untuk menggambarkan ketinggian suatu titik di permukaan tanah relatif dengan titik acuan tertentu. Sederhananya, elevasi menunjukkan seberapa tinggi atau rendah suatu area tanah dibandingkan dengan level dasar yang telah ditetapkan.

Pengukuran elevasi tanah menjadi hal penting yang dilakukan untuk perencanaan, desain, pelaksanaan pada proyek konstruksi, irigasi, hingga pemetaan topografi.

Di antara berbagai instrumen survei, theodolite telah lama menjadi pilihan utama para profesional karena kemampuannya dalam mengukur sudut horizontal dan vertikal dengan presisi tinggi.

Memahami Theodolite Sebagai Instrumen Penting dalam Survei Tanah

Theodolite adalah instrumen optik yang dirancang khusus untuk mengukur sudut secara presisi. Sejarahnya yang berawal dari alat sederhana hingga menjadi perangkat canggih yang mampu memberikan data geospasial dengan akurasi yang luar biasa. Secara umum, theodolite terdiri dari tiga bagian utama:

  • Teleskop: Bagian ini berfungsi untuk membidik objek target. Dilengkapi dengan lensa objektif, lensa okuler, dan reticle (benang silang) untuk memusatkan bidikan.
  • Sistem Sumbu: Terdiri dari sumbu vertikal (azimuth) dan sumbu horizontal (elevasi/depresi) yang memungkinkan teleskop bergerak bebas dalam dua dimensi.
  • Piringan Sudut: Piringan terkalibrasi, baik horizontal maupun vertikal, yang digunakan untuk membaca nilai sudut yang diukur. Theodolite modern seringkali menggunakan sistem digital untuk pembacaan sudut, memberikan akurasi yang lebih tinggi dan mengurangi potensi kesalahan manusia.

Kemampuan theodolite untuk mengukur sudut horizontal dan vertikal menjadikannya instrumen serbaguna untuk berbagai aplikasi survei, termasuk penentuan koordinat, penetapan garis lurus, hingga pengukuran elevasi.

Prinsip Dasar Theodolite Dalam Pengukuran Elevasi Tanah

Pengukuran elevasi dengan theodolite pada dasarnya melibatkan penentuan perbedaan ketinggian antara dua titik atau lebih. Metode yang paling umum digunakan adalah metode tinggi instrument (HI) dan metode sudut vertikal.

1. Metode Tinggi Instrumen (HI)

Metode ini merupakan pendekatan yang paling sering digunakan dan relatif sederhana. Prinsipnya adalah menentukan ketinggian garis pandang teleskop theodolite (tinggi instrumen) dari titik referensi (benchmark atau datum). Setelah tinggi instrumen diketahui, elevasi titik lain dapat dihitung dengan membaca rambu ukur (staff) yang diletakkan pada titik tersebut.

Langkah-langkah umum dalam metode HI adalah sebagai berikut:

  • Setup Instrumen: Theodolite dipasang di atas tripod dan dipusatkan (centring) di atas titik yang diketahui elevasinya atau titik referensi sementara. Instrumen kemudian diratakan (levelling) agar sumbu vertikalnya benar-benar tegak lurus terhadap bidang horizontal.

  • Pengukuran Tinggi Instrumen: Dengan menggunakan meteran pita, ukur tinggi instrumen dari permukaan tanah hingga sumbu horizontal theodolite. Ini adalah tinggi instrumen awal (HI).

  • Pembacaan Rambu Ukur: Letakkan rambu ukur secara vertikal di titik yang ingin diketahui elevasinya. Arahkan teleskop theodolite ke rambu ukur dan baca angka yang berpotongan dengan benang tengah reticle. Pembacaan ini disebut bacaan benang tengah (BTT).

  • Perhitungan Elevasi: Elevasi titik baru dapat dihitung dengan rumus sederhana:

    Misalnya, jika elevasi titik referensi adalah 100 meter, tinggi instrumen 1.5 meter, dan bacaan benang tengah pada rambu ukur adalah 2.0 meter, maka elevasi titik baru adalah meter.

2. Metode Sudut Vertikal (Trigonometric Levelling)

Metode ini lebih kompleks dan sering digunakan untuk mengukur perbedaan elevasi pada jarak yang lebih jauh atau di area dengan topografi yang menantang. Ini melibatkan pengukuran sudut vertikal (sudut miring) antara garis pandang theodolite dan bidang horizontal.

Langkah-langkahnya meliputi:

  • Setup Instrumen: Sama seperti metode HI, theodolite dipasang dan diratakan di atas titik yang diketahui elevasinya.

  • Pengukuran Sudut Vertikal dan Jarak: Bidik titik target dengan theodolite. Baca sudut vertikal yang ditunjukkan oleh instrumen. Pada saat yang sama, ukur jarak horizontal antara theodolite dan titik target. Jarak ini bisa diukur dengan pita ukur, EDM (Electronic Distance Measurement), atau dengan metode stadia pada theodolite.

  • Perhitungan Perbedaan Elevasi: Perbedaan elevasi dihitung menggunakan prinsip trigonometri:

    Elevasi titik target kemudian dihitung:

    (jika tinggi target adalah tinggi rambu ukur)

    Penting untuk diperhatikan bahwa sudut vertikal harus diukur dengan hati-hati. Sudut elevasi (di atas horizontal) akan menghasilkan nilai positif, sedangkan sudut depresi (di bawah horizontal) akan menghasilkan nilai negatif.

Aplikasi Theodolite Dalam Pengukuran Elavasi Tanah

Akurasi dan fleksibilitas theodolite menjadikannya instrumen yang tak tergantikan dalam berbagai aplikasi praktis:

  • Pemetaan Topografi: Membuat peta kontur yang menunjukkan elevasi permukaan tanah, penting untuk perencanaan tata ruang dan desain infrastruktur.
  • Rekayasa Sipil: Penentuan elevasi untuk pondasi bangunan, jalan, jembatan, dan saluran drainase. Ini memastikan kemiringan yang tepat untuk aliran air dan stabilitas struktur.
  • Pertanian: Perencanaan sistem irigasi, terasering, dan drainase lahan untuk optimasi produktivitas pertanian.
  • Penambangan: Penentuan elevasi area tambang untuk perencanaan ekstraksi material dan penanganan limbah.
  • Arkeologi: Dokumentasi elevasi situs-situs arkeologi untuk rekonstruksi dan analisis.

Meskipun saat ini banyak teknologi survei modern seperti GPS/GNSS (Global Navigation Satellite System) dan total station yang menawarkan kecepatan dan otomatisasi, theodolite tetap relevan, terutama untuk proyek-proyek yang membutuhkan presisi tinggi dalam jarak pendek hingga menengah, atau di area dengan visibilitas satelit yang terbatas.

Rekomendasi Alat: TOPCON DT-300 Digital Theodolite

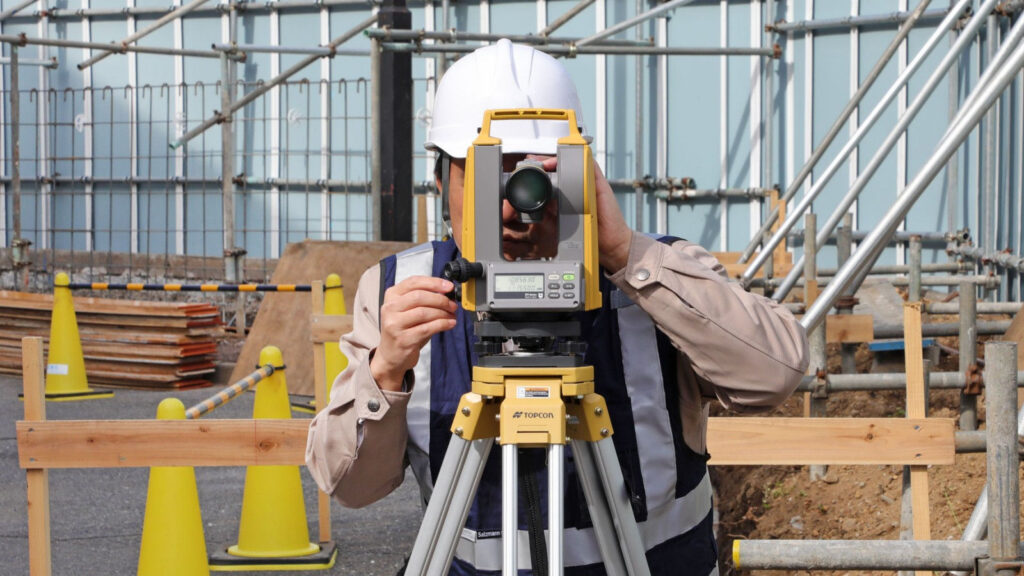

Theodolite untuk mengukur elevasi tanah

TOPCON DT-300 Theodolite merupakan bagian dari seri theodolite digital yang secara spesifik dirancang untuk memberikan pembacaan sudut yang sangat akurat dan mudah. Tidak seperti theodolite optik tradisional, DT-300 menghilangkan kebutuhan akan lingkaran bacaan manual, menggantinya dengan sistem pembacaan digital yang cepat dan bebas kesalahan.

Fitur utama yang menonjol dari akurasi digital ini meliputi:

  • Sistem Enkoder Absolut: Seri DT-300 menggunakan sistem enkoder absolut yang revolusioner. Teknologi ini memastikan bahwa pembacaan sudut tidak akan hilang bahkan jika theodolite mati atau digerakkan secara tidak sengaja. Saat instrumen dihidupkan kembali, pembacaan sudut terakhir akan langsung tersedia, menghemat waktu dan mengurangi potensi kesalahan setup.
  • Akurasi Sudut Bervariasi: TOPCON DT-300 tersedia dalam berbagai model dengan tingkat akurasi sudut yang berbeda, mulai dari model DT-309 (akurasi 9 detik), DT-307 (7 detik), hingga DT-305 (5 detik), dan DT-302 (2 detik). Fleksibilitas ini memungkinkan pengguna memilih instrumen yang paling sesuai dengan kebutuhan presisi spesifik proyek mereka, mulai dari pekerjaan tata letak umum hingga survei geodetik yang sangat akurat.

Tips untuk Akurasi Maksimal

Untuk memastikan hasil pengukuran elevasi dengan theodolite memiliki akurasi tinggi, beberapa hal perlu diperhatikan:

  • Kalibrasi Instrumen: Pastikan theodolite selalu dalam kondisi terkalibrasi dengan baik. Instrumen yang tidak terkalibrasi dapat menghasilkan kesalahan sistematis.
  • Penyiapan Lokasi: Pilih lokasi penempatan theodolite yang stabil dan memiliki pandangan yang jelas ke titik-titik yang akan diukur.
  • Kondisi Lingkungan: Hindari pengukuran pada kondisi angin kencang atau saat terjadi fatamorgana (pembiasan cahaya) yang dapat memengaruhi akurasi pembacaan.
  • Pembacaan Rambu Ukur: Pastikan rambu ukur didirikan secara vertikal sempurna. Gunakan nivo rambu ukur untuk memverifikasi.
  • Pencatatan Data: Catat semua data dengan rapi dan teliti untuk menghindari kesalahan perhitungan.
  • Ulangi Pengukuran: Untuk pekerjaan yang membutuhkan akurasi tinggi, lakukan pengukuran berulang dan ambil rata-rata hasilnya.

Kesimpulan

Pengukuran elevasi tanah dengan theodolite adalah sebuah seni sekaligus ilmu yang membutuhkan ketelitian dan pemahaman mendalam tentang prinsip-prinsip geomatika. Theodolite, dengan kemampuannya mengukur sudut secara akurat, telah membuktikan diri sebagai instrumen yang tak tergantikan dalam berbagai aplikasi survei dan rekayasa. Meskipun teknologi terus berkembang, fondasi pengetahuan tentang penggunaan theodolite tetap esensial bagi para profesional di bidang ini.
