Mengenal Sondir Test: Metode Uji Tanah yang Aman dan Efisien untuk Konstruksi

Dalam dunia konstruksi dan geoteknik, para insinyur menganggap pemahaman terhadap kondisi tanah sebagai fondasi utama untuk merancang bangunan yang aman dan efisien. Selain itu, kami di Giteknindo sangat menyadari bahwa para ahli paling sering menggunakan Sondir Test, atau Cone Penetration Test (CPT), sebagai metode pengujian tanah yang andal. Pengujian ini tentu saja memainkan peran penting untuk mengidentifikasi daya dukung tanah dan menentukan karakteristik bawah permukaan sebelum para pekerja memulai proyek pembangunan.

Melalui artikel ini, kita akan membahas secara komprehensif tentang Sondir Test, mulai dari pengertian, fungsi, prosedur pelaksanaan, manfaat, hingga peran vitalnya dalam proyek konstruksi. Terlebih lagi, panduan ini secara khusus hadir bagi Anda yang sedang mencari jasa pengujian tanah kompeten, sehingga Anda bisa memahami alasan utama mengapa pengujian ini pantang kita lewatkan.

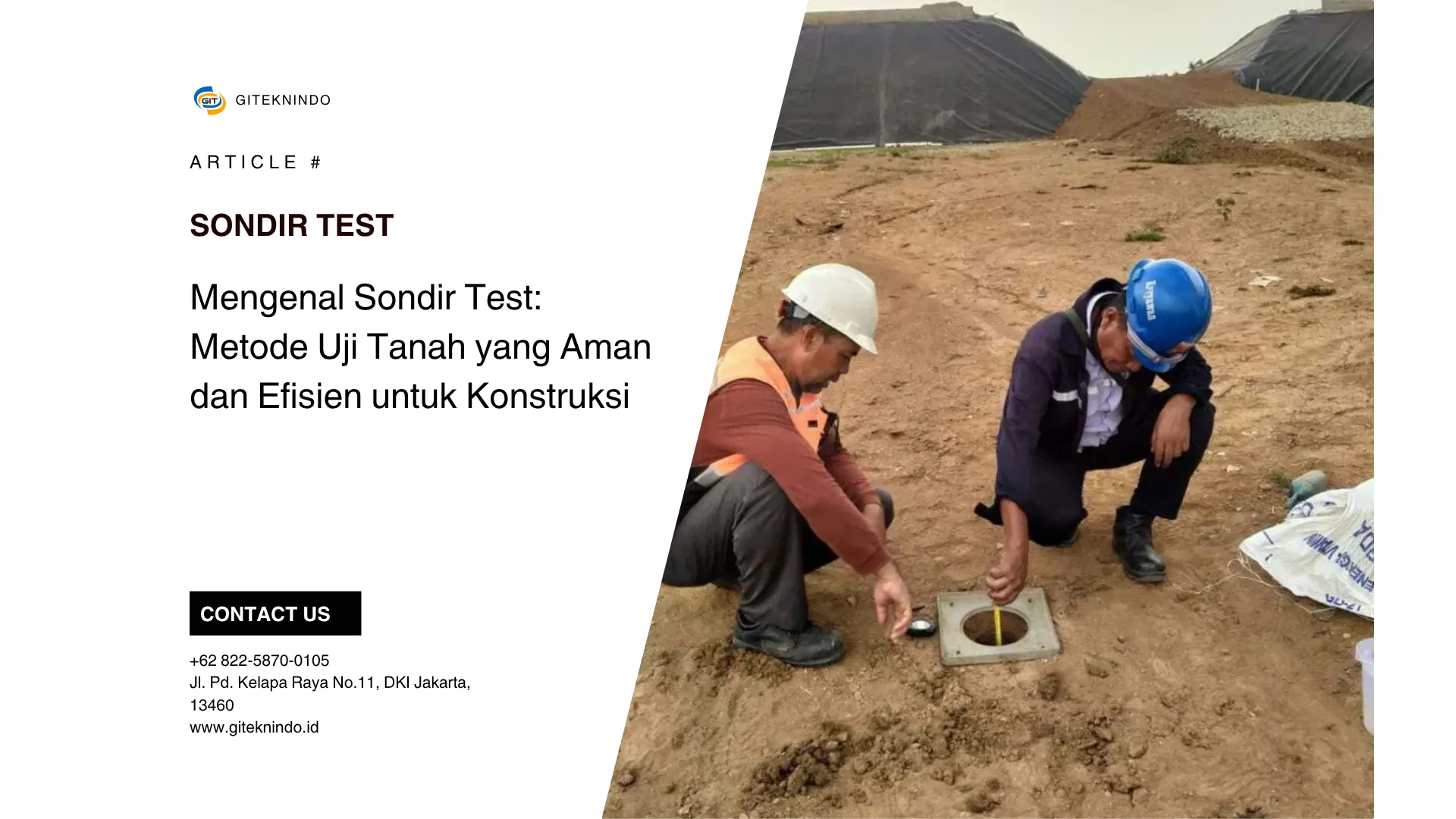

Ilustrasi pelaksanaan Sondir Test (Cone Penetration Test) di lapangan untuk mengetahui daya dukung tanah.

Apa Itu Sondir Test?

Pada dasarnya, Sondir Test adalah sebuah metode pengujian tanah langsung di lokasi proyek (in-situ) yang bertujuan untuk mendapatkan informasi kondisi tanah tanpa harus menggali atau mengambil sampel secara manual. Selain itu, para ahli geoteknik menggunakan pengujian ini untuk menilai daya dukung sekaligus karakteristik berbagai lapisan tanah di bawah permukaan. Dengan kata lain, hasil pengujian akan memberikan gambaran jelas mengenai respons tanah ketika menahan beban dari struktur bangunan di atasnya.

Untuk prosesnya, operator menggunakan alat berbentuk kerucut (cone) baja yang mereka pasangkan pada ujung tiang besi panjang. Kemudian, mereka menekan alat ini secara vertikal ke dalam tanah dengan bantuan beban manual maupun hidrolik. Selanjutnya, operator selalu menjaga kecepatan penekanan agar tetap konstan sehingga mereka bisa memastikan akurasi pengukuran.

Berbekal data tersebut, insinyur kemudian menganalisis jenis tanah di setiap kedalaman dan memetakan lapisan stratigrafi. Sebagai hasilnya, mereka mampu memprediksi potensi pergerakan atau penurunan tanah yang berisiko membahayakan bangunan.

Fungsi dan Tujuan Sondir Test

Secara umum, metode pengujian ini menawarkan berbagai fungsi strategis dalam proyek geoteknik maupun sipil, seperti:

• Menentukan daya dukung tanah, agar kita bisa memastikan formasi tanah mampu menopang beban struktur bangunan dengan aman.
• Mengidentifikasi profil tanah, sehingga para ahli mengetahui secara pasti letak dan ketebalan lapisan tanah berdasarkan kedalamannya.
• Menentukan kedalaman pondasi, yang sangat krusial saat insinyur memutuskan jenis pondasi beserta kedalaman pemancangannya.
• Mendeteksi potensi likuifaksi, untuk mengidentifikasi lapisan tanah rawan cair saat terjadi gempa bumi.
• Memvalidasi desain geoteknik, dengan menyediakan data aktual dari lapangan untuk memverifikasi asumsi desain awal para konsultan.

Prosedur Pelaksanaan Sondir Test

Tim di lapangan menjalankan uji sondir melalui beberapa tahapan sistematis demi memastikan integritas data. Berikut adalah langkah-langkahnya:

1. Persiapan lokasi: Tim membersihkan area titik uji dan meratakannya agar alat berdiri stabil. Selanjutnya, mereka menentukan titik uji berdasarkan desain struktur.
2. Pemasangan alat: Operator memposisikan rangkaian alat tegak lurus terhadap permukaan tanah. Kemudian, mereka memastikan sistem penekan dan angkur terkunci kuat.
3. Penekanan cone: Teknisi menekan kerucut ke dalam tanah dengan kecepatan konstan sekitar 2 cm per detik.
4. Pencatatan data: Setiap interval 20 cm, operator mencatat besarnya tahanan konus dan tahanan gesek yang terbaca pada manometer atau sensor.
5. Interpretasi hasil: Pada tahap akhir, insinyur mengolah data lapangan menjadi grafik sondir log untuk memetakan profil tanah dan memperkirakan daya dukungnya.

Jenis-Jenis Sondir Test

Seiring perkembangan teknologi, para ahli mengembangkan beberapa variasi metode uji sondir yang bisa kita sesuaikan dengan kebutuhan proyek:

1. Static Cone Penetration Test (CPT)

Metode ini merupakan cara konvensional yang paling umum masyarakat gunakan. Dalam praktiknya, operator menekan alat menggunakan beban hidrolik atau manual secara konstan. Oleh sebab itu, CPT konvensional sangat cocok untuk menjangkau lapisan tanah keras yang cukup dalam sekaligus memberikan representasi akurat tentang daya dukung ujung dan tahanan gesek.

2. Dynamic Cone Penetration Test (DCP)

Berbeda dari CPT yang operator tekan perlahan, metode DCP memanfaatkan energi kinetik dari palu yang mereka jatuhkan dari ketinggian tertentu. Tujuannya tentu saja untuk menumbuk kerucut agar masuk ke tanah. Alhasil, metode ini terasa jauh lebih ringkas dan ekonomis, meskipun insinyur lebih sering menggunakan datanya untuk analisis tanah dangkal seperti evaluasi lapisan jalan.

3. Electric Cone Penetration Test (eCPT)

Pilihan ketiga ini merupakan pengembangan mutakhir yang mengintegrasikan sensor elektronik tepat di ujung kerucut. Lebih hebatnya lagi, alat eCPT mampu membaca data secara digital dan kontinu, termasuk parameter kritis seperti tekanan pori air. Oleh karena itu, pengujian ini memegang peran krusial ketika tim menghadapi tanah bermuka air tinggi yang rawan kehilangan kekuatan akibat getaran.

Manfaat Sondir Test dalam Konstruksi

Ketika Anda memutuskan untuk menguji tanah sebelum pembangunan, Anda sebenarnya sedang berinvestasi pada keamanan. Adapun beberapa manfaat nyata yang akan Anda dapatkan meliputi:

• Meningkatkan efisiensi biaya, karena Anda terhindar dari pemborosan material akibat rancangan berlebih setelah mengetahui kedalaman lapisan keras yang presisi.
• Mendapatkan akurasi data, di mana alat memberikan profil tanah kontinu secara seketika tanpa mengharuskan Anda melakukan bor tanah yang memakan waktu.
• Mempercepat waktu pengerjaan, karena tim biasanya bisa menyelesaikan satu titik uji hanya dalam waktu beberapa jam saja.
• Menjamin keselamatan proyek, sehingga Anda bisa mencegah risiko kegagalan struktural, bangunan amblas, atau dinding retak akibat asumsi pondasi yang keliru.

Kapan Sondir Test Perlu Dilakukan?

Idealnya, Anda perlu memasukkan pengujian sondir ke dalam tahap penyelidikan tanah jauh sebelum arsitek atau insinyur memfinalisasi desain struktur. Terutama, pengujian ini sangat esensial pada proyek-proyek seperti:

• Konstruksi gedung bertingkat tinggi.
• Pembangunan jalan tol, landasan pacu, dan jembatan.
• Proyek reklamasi laut atau pengembangan kawasan industri baru.
• Konstruksi infrastruktur berat seperti bendungan dan pelabuhan.
• Pembangunan menara telekomunikasi atau tiang listrik tegangan tinggi.

Studi Kasus: Penggunaan Sondir Test dalam Pembangunan Gedung Bertingkat

Sebagai contoh, mari kita lihat sebuah proyek pembangunan apartemen di kawasan padat penduduk. Saat itu, kontraktor memanfaatkan jasa keahlian tim geoteknik untuk melakukan uji sondir hingga kedalaman 25 meter. Selanjutnya, grafik hasil sondir menunjukkan bahwa tim berhasil menemukan lapisan tanah keras pada kedalaman 12 meter.

Berbekal data valid tersebut, insinyur struktur kemudian melakukan optimasi desain tiang pancang. Padahal, sebelumnya mereka berasumsi harus memancang hingga kedalaman 20 meter. Akibatnya, kontraktor sukses mengurangi kebutuhan material secara drastis, memangkas biaya hingga miliaran rupiah, dan mempercepat jadwal pengerjaan pondasi secara keseluruhan. Anda bisa melihat berbagai kisah sukses serupa di halaman portofolio kami.
