Mengenal Crack Gauge dan Cara Kerjanya

Apa Itu Crack Gauge?

Crack gauge adalah instrumen presisi yang digunakan oleh praktisi teknik sipil untuk mengukur, memantau, dan mendokumentasikan perkembangan dimensi lebar retakan pada struktur beton, dinding bata, atau jembatan secara berkala. Alat ini sangat krusial untuk mengidentifikasi apakah retakan bersifat statis (tidak bergerak) atau dinamis (terus melebar).

Dalam dunia konstruksi dan perawatan bangunan, retakan merupakan indikator awal adanya masalah struktural atau non-struktural. Tanpa adanya pemantauan yang akurat menggunakan alat pengukur retakan beton ini, pemilik gedung atau kontraktor tidak akan mengetahui apakah penurunan fondasi masih berlangsung atau deformasi beton telah mencapai titik kritis yang membahayakan keselamatan penghuni.

Jenis-Jenis Crack Gauge yang Paling Sering Digunakan

Setiap skenario investigasi lapangan membutuhkan tipe alat ukur yang berbeda. Berikut adalah tiga kategori utama alat pengukur retakan yang umum digunakan oleh praktisi konstruksi di Indonesia:

1. Crack Width Gauge Card (Manual Card)

Crack width gauge card adalah alat ukur portabel berbentuk kartu mika transparan yang dilengkapi dengan garis-garis presisi dengan ketebalan bervariasi mulai dari 0.1 mm hingga 5.0 mm untuk mengukur lebar retakan permukaan secara instan.

Alat ini digunakan untuk inspeksi cepat di lapangan (rapid assessment). Pengguna cukup menempelkan kartu transparan di atas retakan dan mencocokkan lebar retakan fisik dengan garis ketebalan yang tertera pada kartu.

2. Tell-Tale Crack Monitor (Dua Dimensi - Sumbu X & Y)

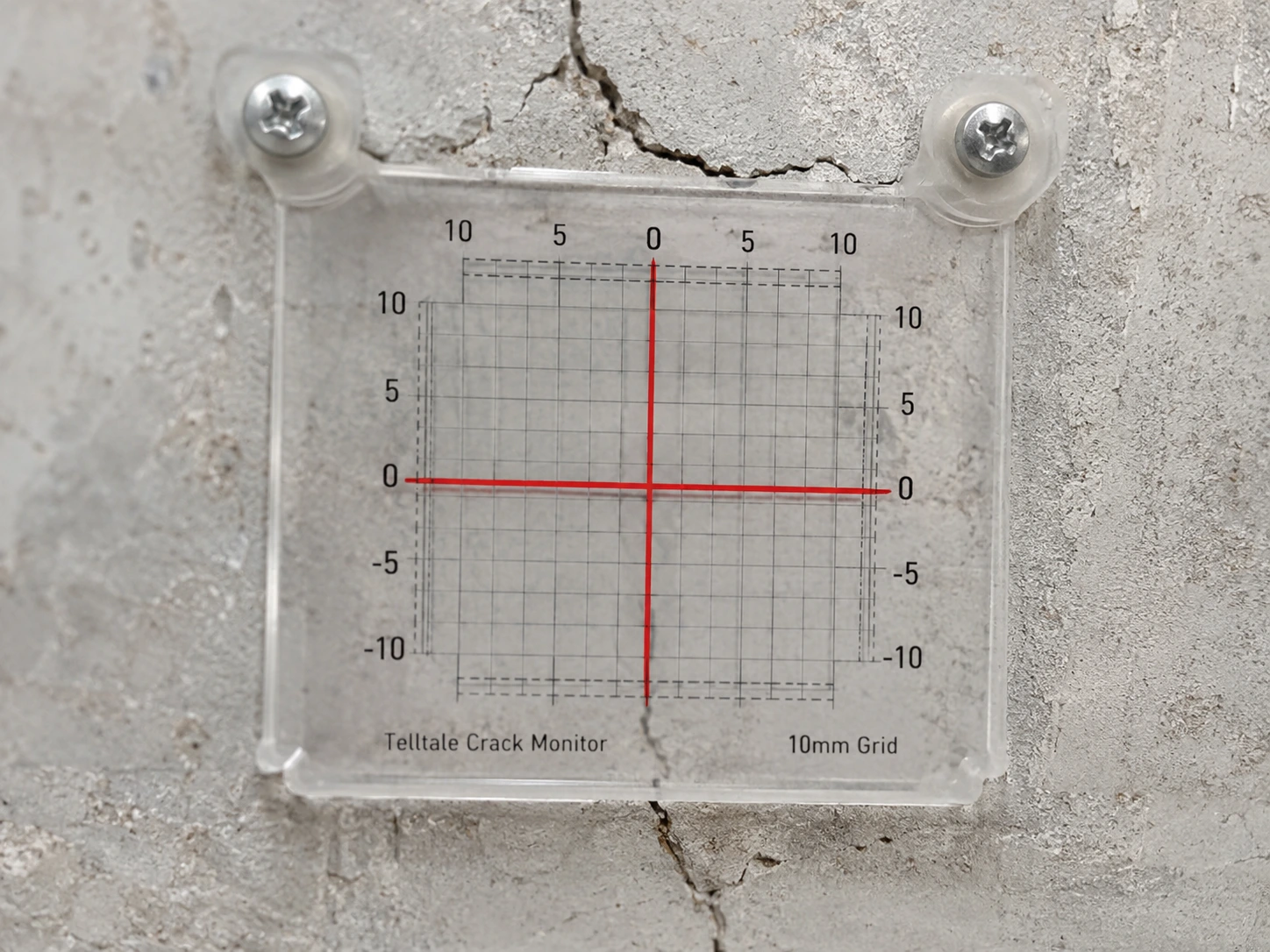

Tell-Tale crack monitor adalah alat pemantau yang dipasang semi-permanen menyeberangi celah retakan untuk memantau pergerakan retakan secara horizontal (sumbu X) dan pergeseran vertikal (sumbu Y) dari waktu ke waktu.

Alat ini terdiri dari dua pelat plastik akrilik yang saling tumpang tindih. Pelat pertama memiliki grid skala milimeter, sedangkan pelat kedua memiliki tanda silang (crosshair) berwarna merah. Ketika retakan bergerak, posisi tanda silang di atas grid akan bergeser, menunjukkan arah dan besaran pergerakan struktur.

3. Optical & Digital Crack Gauge

Digital crack gauge adalah alat ukur elektronik dengan sensor digital atau lensa pembesar (magnifier) terintegrasi untuk mengukur retakan beton dengan tingkat akurasi sangat tinggi hingga skala mikrometer (μm).

Alat ini sering digunakan pada proyek infrastruktur kritis seperti bendungan, landasan pacu bandara, dan jembatan bentang panjang di mana deviasi sekecil apa pun harus didokumentasikan untuk analisis forensik teknik.

Perbandingan Jenis-Jenis Crack Gauge

Untuk mempermudah pemilihan alat yang sesuai dengan kebutuhan proyek Anda, berikut adalah tabel perbandingan spesifikasi dan fungsi dari ketiga jenis alat di atas:

Bagaimana Cara Kerja Crack Gauge?

Prinsip kerja crack gauge bergantung pada teknologi mekanis atau sensor yang digunakannya.

Pada Tell-Tale Crack Monitor, cara kerjanya mengandalkan hukum translasi dua dimensi fisik. Ketika retakan pada dinding beton mengalami regangan akibat beban dinamis atau penurunan tanah, kedua sisi retakan akan bergerak saling menjauhi. Pelat penunjuk (cursor plate) yang dipasang di sisi kanan retakan akan bergeser relatif terhadap pelat grid skala (scale plate) yang dipasang di sisi kiri. Pergeseran ini langsung terbaca pada koordinat X (lebar celah) dan Y (pergeseran geser/tinggi sebelah).

Pada Digital Crack Gauge, cara kerjanya menggunakan sensor induktif linier atau sensor potensiometrik yang mengubah gerakan fisik menjadi sinyal listrik. Data perubahan jarak tersebut kemudian dikirimkan secara langsung ke unit data logger atau komputer secara real-time untuk analisis lebih lanjut.

Panduan Langkah demi Langkah Menggunakan Tell-Tale Crack Monitor

Untuk mendapatkan data pemantauan pergerakan retak yang akurat dan dapat dipertanggungjawabkan dalam laporan audit struktur, ikuti prosedur pemasangan dan pembacaan Tell-Tale crack monitor berikut ini:

1. Pembersihan Area Kerja: Bersihkan permukaan beton di sekitar retakan dari debu, lumut, minyak, cat lama, atau sisa plesteran yang rapuh menggunakan sikat kawat agar perekat dapat menempel dengan kuat pada permukaan struktural.
2. Pemasangan Alat (Mounting): Tempelkan kedua bagian pelat Tell-Tale secara melintang di atas garis retakan. Gunakan lem epoxy adhesive dua komponen yang kuat atau pasang sekrup jangkar (fischer) pada keempat sudut alat agar alat tidak mudah lepas akibat getaran.
3. Penyetelan Awal (Zeroing): Pastikan saat pemasangan pertama kali, titik silang (crosshairs) berwarna merah berada tepat di titik pusat koordinat (0,0) pada skala grid. Kunci posisi tersebut sementara waktu menggunakan pin penyetel bawaan alat sebelum lem mengering sepenuhnya. Lepaskan pin setelah lem kering.
4. Pemantauan Berkala: Lakukan pemeriksaan berkala (misalnya satu kali seminggu atau satu kali sebulan). Amati dan catat pergeseran titik silang merah terhadap sumbu X (gerakan horizontal/pembukaan retakan) dan sumbu Y (gerakan vertikal/geseran struktur).
5. Analisis Data & Pembuatan Log: Masukkan hasil pembacaan ke dalam tabel pemantauan untuk melihat tren pergerakan. Jika grafik menunjukkan peningkatan deviasi dari koordinat (0,0) secara konstan, ini menandakan retakan aktif yang memerlukan penanganan struktural segera.

Berapa Batas Lebar Retakan Beton yang Aman? (Standar SNI)

Di Indonesia, penentuan tingkat bahaya keretakan mengacu pada standar teknis seperti SNI 2847:2019 (Persyaratan Beton Struktural untuk Bangunan Gedung). Batas lebar retak izin ditentukan berdasarkan kondisi lingkungan paparan struktur guna mencegah masuknya air dan zat korosif yang dapat menyebabkan karat pada baja tulangan di dalam beton (selimut beton).

Checklist: Kapan Retakan Dinding Dianggap Berbahaya?

Segera hubungi ahli teknik sipil atau konsultan audit struktur jika Anda menemukan indikator bahaya berikut pada bangunan Anda:

• Lebar retakan pada kolom utama atau balok struktur melebihi 0.3 mm berdasarkan pengukuran crack gauge.

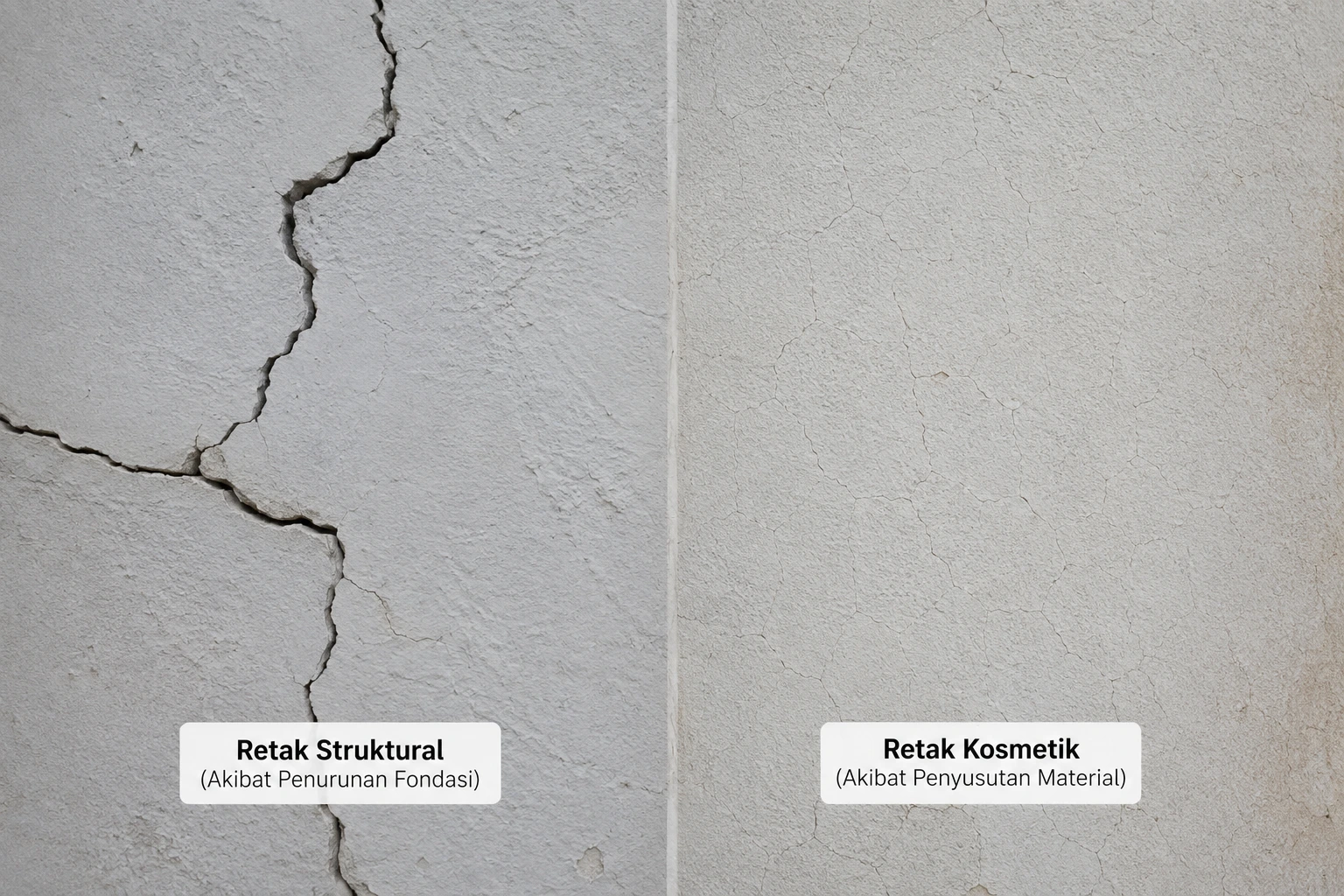

• Retakan membentuk pola diagonal dengan sudut 45 derajat pada dinding, yang mengindikasikan kegagalan geser atau penurunan fondasi bangunan (settlement).
• Garis silang merah pada Tell-Tale Monitor menunjukkan pergerakan progresif (angka pembacaan terus bertambah setiap minggu).
• Retakan tembus lurus dari satu sisi dinding beton hingga ke sisi belakangnya (retak tembus struktural).
• Terjadi pengelupasan selimut beton disertai rontoknya material beton (spalling) hingga memperlihatkan besi tulangan yang telah berkarat.
