Dalam dunia konstruksi dan teknik sipil modern, pengujian non-destruktif (NDT) menjadi metode andalan untuk memastikan kualitas dan integritas material tanpa merusaknya. Salah satu metode yang paling populer dan banyak digunakan adalah Ultrasonic Pulse Velocity Test (UPVT). Metode ini memanfaatkan gelombang ultrasonik untuk mengukur kecepatan pulsa dalam beton, yang kemudian digunakan untuk menilai homogenitas, kualitas, dan kekompakan material.

Namun, keberhasilan pengujian UPV sangat bergantung pada equipment atau peralatan yang digunakan. Artikel ini akan membahas secara lengkap berbagai jenis peralatan pada UPV test, serta memperkenalkan ACS UK1401 SURFER sebagai solusi UPV Tester unggulan. Kami juga akan menjelaskan mengapa PT Global Intan Teknindo adalah pilihan terbaik untuk pembelian alat dan jasa teknis terkait pengujian ini.

Apa Itu UPV Test?

Ultrasonic Pulse Velocity Test (UPV Test) adalah metode pengujian non-destruktif (NDT) yang digunakan untuk menilai integritas internal dan kualitas beton atau material padat lainnya. UPV bekerja dengan prinsip pengukuran kecepatan rambat gelombang ultrasonik yang dikirimkan melalui material.

Metode ini sangat bermanfaat dalam:

• Menentukan tingkat kepadatan dan homogenitas beton
• Mendeteksi adanya retakan, rongga (void), atau kerusakan internal
• Mengukur modulus elastisitas dinamis beton
• Mengkorelasikan dengan kekuatan tekan (compressive strength) beton, terutama jika dikombinasikan dengan hasil uji lain seperti rebound hammer
• Mengevaluasi kualitas pekerjaan pengecoran dan proses curing

Dalam praktiknya, UPV menggunakan sepasang transduser ultrasonik: satu sebagai transmitter untuk mengirimkan pulsa ultrasonik, dan satu lagi sebagai receiver untuk menerima pulsa tersebut setelah merambat melalui beton. Waktu yang dibutuhkan pulsa untuk menempuh jarak antara dua transduser kemudian dicatat oleh alat.

Rumus dasar dalam UPV adalah:

V = L / T

Dengan keterangan:

• V = Kecepatan pulsa (dalam meter per detik / m/s)
• L = Jarak antar transduser (meter)
• T = Waktu tempuh pulsa (detik)

Nilai V yang tinggi biasanya menunjukkan beton yang padat, seragam, dan tanpa cacat, sedangkan nilai rendah dapat mengindikasikan adanya kerusakan internal seperti retakan atau void. Interpretasi hasil UPV juga dapat digunakan untuk estimasi kekuatan tekan beton jika telah dilakukan kalibrasi sebelumnya.

Berbagai Macam Equipment pada UPV Test

Pengujian Ultrasonic Pulse Velocity (UPV) adalah salah satu metode NDT (Non-Destructive Testing) yang sangat sensitif terhadap detail teknis. Oleh karena itu, untuk memperoleh hasil pengujian yang akurat, konsisten, dan dapat dipertanggungjawabkan, diperlukan rangkaian peralatan (equipment) yang bekerja secara terpadu. Setiap komponen memiliki fungsi khusus yang menunjang kualitas data, mulai dari akuisisi sinyal hingga interpretasi hasil.

Berikut adalah berbagai macam equipment utama dalam UPV Test yang perlu dipahami oleh para teknisi, insinyur, maupun praktisi di lapangan:

1. Ultrasonic Pulse Velocity Tester (UPVT) Unit

Ini merupakan inti dari seluruh sistem pengujian UPV. Unit utama ini bertugas mengontrol proses pengukuran, memproses data yang diterima dari sensor, serta menyajikan hasil dalam bentuk angka maupun grafik.

Ciri khas unit modern seperti ACS UK1401 SURFER antara lain:

• ✅ Layar sentuh beresolusi tinggi: Memudahkan interaksi dan tampilan hasil uji secara real-time.

• ✅ Prosesor digital berakurasi tinggi: Memastikan kecepatan pulsa terukur secara tepat hingga milidetik.

• ✅ Antarmuka pengguna yang intuitif: Cocok digunakan di lapangan maupun laboratorium tanpa pelatihan intensif.

• ✅ Memori penyimpanan besar: Dapat menyimpan ratusan hingga ribuan titik pengukuran.

• ✅ Kompatibilitas software analitik: Dapat disambungkan ke PC/laptop untuk analisa lanjutan, pelaporan, dan dokumentasi.

Beberapa unit UPVT juga dilengkapi konektivitas Bluetooth atau USB untuk transfer data yang cepat.

2. Transduser Ultrasonik (Sensor Pemancar dan Penerima)

Transduser adalah alat yang berfungsi mengubah energi listrik menjadi gelombang ultrasonik (transmitter), dan sebaliknya mengubah gelombang ultrasonik menjadi sinyal listrik (receiver). Dalam UPV test, kedua jenis sensor ini dipasang pada dua sisi beton atau di permukaan yang sama, tergantung metode transmisi yang digunakan (langsung, semi-langsung, atau tidak langsung).

Rentang Frekuensi Transduser:

• 🔹 24–50 kHz (frekuensi rendah): Lebih baik untuk penetrasi dalam, cocok untuk beton tua, tebal, atau dengan tingkat kerusakan tinggi.

• 🔹 60–150 kHz (frekuensi tinggi): Digunakan untuk beton baru, laboratorium, atau ketika dibutuhkan resolusi tinggi terhadap cacat kecil.

Pemilihan frekuensi yang tepat sangat penting karena mempengaruhi kemampuan alat mendeteksi retakan, void, atau perubahan densitas beton.

3. Couplant Gel (Media Transmisi Gelombang)

Couplant adalah gel atau bahan cair yang diaplikasikan pada permukaan antara transduser dan beton untuk memastikan kontak akustik maksimal. Tanpa couplant, udara yang terperangkap akan menghambat transmisi gelombang ultrasonik, menyebabkan sinyal lemah atau hilang.

Jenis couplant yang umum digunakan:

• Gel berbasis air (mudah dibersihkan, cocok untuk beton permukaan halus)

• Gel berbasis minyak (tahan lama di permukaan kasar atau berpori)

• Grease khusus NDT (lebih stabil di suhu tinggi atau kondisi ekstrem)

Penggunaan couplant wajib dalam setiap pengujian UPV agar sinyal dapat ditransmisikan secara efektif dari transduser ke beton dan sebaliknya.

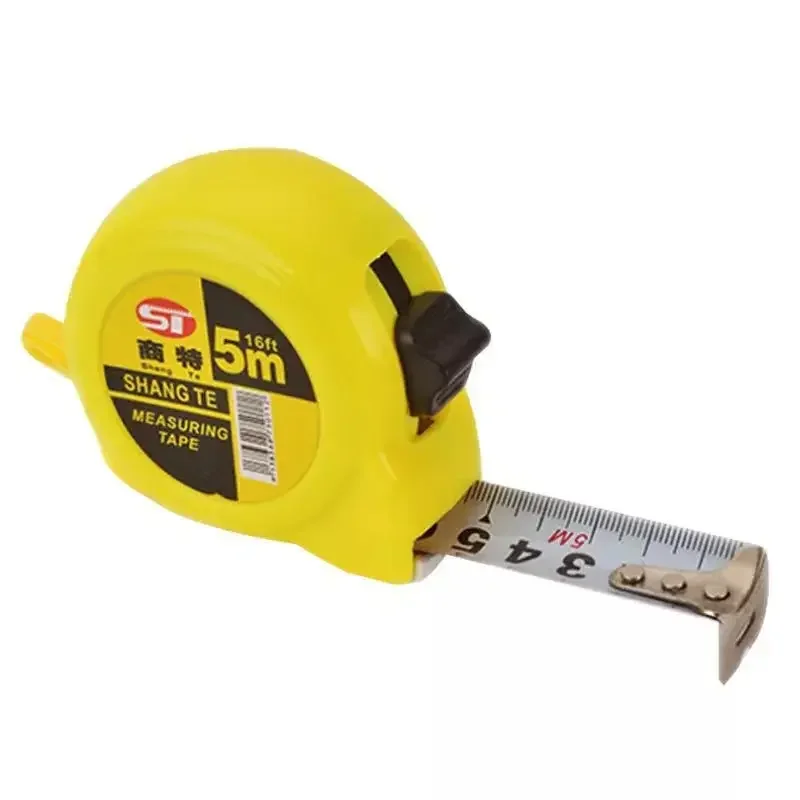

4. Alat Ukur Jarak (Ruler atau Measuring Tape)

Kecepatan gelombang dalam UPV dihitung berdasarkan jarak antar transduser (L) dan waktu tempuh pulsa (T). Oleh karena itu, alat ukur jarak seperti mistar baja atau pita ukur diperlukan untuk mendapatkan pengukuran L secara presisi.

Ketidakakuratan pengukuran jarak sekecil apapun dapat berdampak besar terhadap hasil akhir kecepatan pulsa (V), sehingga alat ukur jarak harus:

• Tahan air dan tahan aus

• Bertanda jelas dan presisi

• Panjangnya minimal sesuai dengan panjang benda uji

5. Kabel dan Konektor Berkualitas Tinggi

Transduser harus terhubung ke unit UPVT melalui kabel dan konektor. Peran kabel tidak sekadar penghantar sinyal, tetapi juga harus menjaga integritas sinyal agar tidak terdistorsi akibat interferensi elektromagnetik atau redaman.

Karakteristik kabel dan konektor yang ideal:

• Tahan terhadap medan kerja kasar di lapangan

• Fleksibel, tidak mudah rusak saat ditekuk

• Menggunakan konektor anti air dan anti karat

• Shielded cable untuk mencegah interferensi

Konektor yang longgar atau kabel rusak dapat menghasilkan sinyal tidak konsisten yang berujung pada data yang keliru.

6. Fixture atau Sistem Penjepit Sensor

Fixture digunakan untuk menjaga agar posisi transduser tetap sejajar, stabil, dan dalam tekanan kontak yang sama selama pengujian berlangsung. Ini sangat penting, khususnya dalam pengujian di area vertikal, tinggi, atau lokasi yang sulit dijangkau.

Manfaat fixture atau penjepit:

• Menghindari error akibat goyangan tangan

• Menjamin tekanan transduser terhadap permukaan tetap seragam

• Memastikan posisi transduser tetap saat pengambilan beberapa titik uji berurutan

Beberapa model UPV bahkan menyediakan tripod atau sistem penjepit magnetik untuk efisiensi di lapangan.

7. Software Analisis Data (Data Management System)

Setelah pengujian selesai, data perlu diolah lebih lanjut untuk keperluan analisis, pelaporan, atau dokumentasi. Di sinilah software analitik menjadi sangat penting.

Fungsi utama software UPV:

• Konversi data mentah menjadi grafik, tabel, dan laporan

• Perhitungan statistik: rata-rata, deviasi standar, histogram

• Ekspor hasil ke berbagai format (CSV, Excel, PDF)

• Penyimpanan basis data untuk proyek jangka panjang

• Visualisasi zona cacat atau distribusi kekuatan material

Software ini biasanya disediakan dalam paket alat seperti ACS UK1401 SURFER dan kompatibel dengan sistem operasi Windows.

ACS UK1401 SURFER – Solusi Modern untuk UPV Test

Keunggulan Utama Produk

Produk ACS UK1401 SURFER merupakan UPVT modern yang menawarkan kombinasi ideal antara portabilitas, keandalan, dan akurasi tinggi. Berikut adalah keunggulan produk ini:

• Desain ergonomis dan tahan lama untuk pengujian lapangan

• Pengukuran waktu tempuh hingga mikrodetik untuk hasil lebih presisi

• Frekuensi yang dapat disesuaikan untuk berbagai jenis beton

• Dukungan software analitik untuk analisis hasil cepat dan profesional

• Daya tahan baterai tinggi untuk pengujian dalam waktu lama

• Kalibrasi otomatis dan manual yang memudahkan proses pengujian

Spesifikasi Teknis Singkat:

Kapan dan Mengapa UPV Test Digunakan?

UPV Test ideal digunakan dalam berbagai skenario berikut:

• Pengujian kualitas beton sebelum pengecoran tahap lanjutan

• Evaluasi struktur bangunan lama untuk renovasi

• Penentuan lokasi dan kedalaman retakan

• Pengujian hasil curing beton

Dengan UPVT seperti ACS UK1401 SURFER, pengguna bisa mendapatkan hasil cepat dan akurat tanpa harus merusak struktur yang diuji, menjadikannya solusi hemat biaya dalam jangka panjang.

Kesimpulan

Ultrasonic Pulse Velocity Test (UPVT) adalah metode krusial dalam pengujian kualitas dan integritas struktur beton tanpa merusaknya. Keberhasilan metode ini tidak lepas dari dukungan peralatan yang handal dan akurat. Produk ACS UK1401 SURFER merupakan pilihan unggul di kelasnya dengan fitur modern, akurasi tinggi, dan kemudahan penggunaan.

Untuk memastikan Anda mendapatkan produk asli dan layanan purna jual terbaik, PT Global Intan Teknindo adalah mitra terpercaya. Baik untuk kebutuhan alat maupun jasa pengujian, PT Global Intan Teknindo siap membantu Anda mewujudkan standar mutu konstruksi terbaik.
