Memahami Metode CBR Tanah dalam Uji Geoteknik

Metode CBR tanah merupakan standar industri untuk mengukur kekuatan relatif material tanah yang digunakan dalam lapisan dasar (subgrade), lapisan pondasi (subbase), dan lapisan pondasi atas (base course) perkerasan. Nilai CBR yang diperoleh dari pengujian ini menunjukkan seberapa besar resistansi suatu sampel tanah terhadap penetrasi piston standar, dibandingkan dengan resistansi material agregat standar. Semakin tinggi nilai CBR, semakin kuat dan stabil material tanah tersebut.

Sejarah Singkat dan Pentingnya CBR

Konsep CBR pertama kali dikembangkan oleh Departemen Jalan Raya California pada tahun 1928, sebagai respons terhadap kebutuhan untuk merancang perkerasan jalan yang lebih tahan lama. Sebelum CBR, banyak perkerasan mengalami kegagalan struktural akibat kurangnya pemahaman tentang sifat dukung tanah di bawahnya. Sejak saat itu, metode ini telah diadopsi secara luas di seluruh dunia karena kesederhanaan, efektivitas, dan korelasinya yang baik dengan kinerja perkerasan aktual. Pentingnya CBR terletak pada kemampuannya untuk:

  • Mengevaluasi Kualitas Material Perkerasan: Memastikan material yang digunakan memiliki kekuatan yang memadai untuk menopang beban lalu lintas.
  • Merancang Ketebalan Perkerasan: Nilai CBR adalah parameter kunci dalam formula desain perkerasan empiris, membantu menentukan ketebalan lapisan yang diperlukan untuk menghindari deformasi atau keretakan.
  • Mengidentifikasi Tanah Bermasalah: Tanah dengan nilai CBR rendah mengindikasikan perlunya perbaikan atau stabilisasi sebelum konstruksi dimulai.

Prinsip Dasar Pengujian CBR

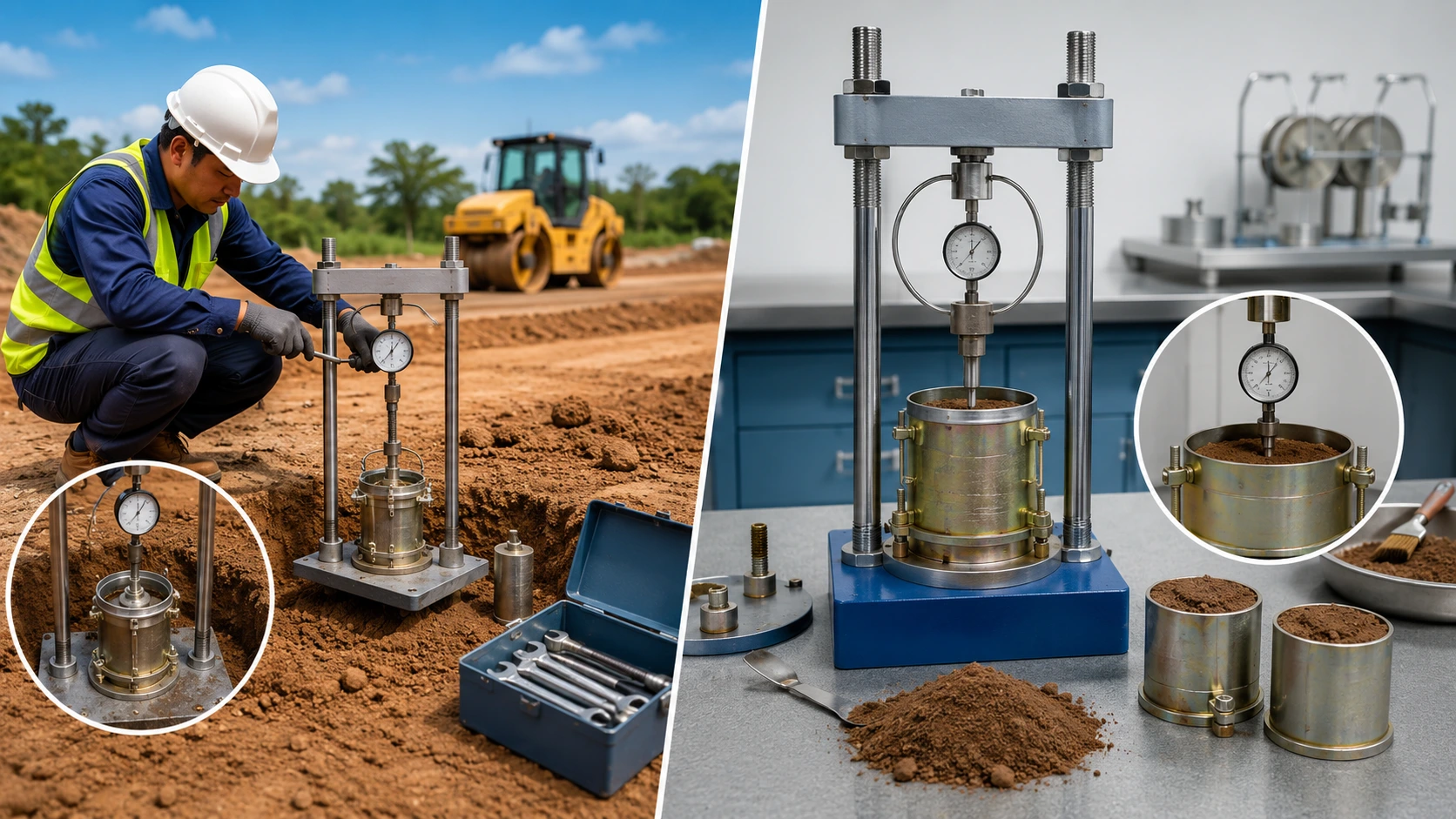

Uji CBR dapat dilakukan di laboratorium (CBR Laboratorium) maupun di lapangan (CBR Lapangan atau CBR Insitu). Meskipun prinsip dasarnya sama, detail pelaksanaannya memiliki perbedaan signifikan.

CBR Laboratorium

Uji CBR laboratorium dilakukan pada sampel tanah yang telah disiapkan di cetakan standar. Prosedur umumnya melibatkan beberapa tahap kunci:

  1. Persiapan Sampel: Sampel tanah diambil dari lokasi proyek dan dibawa ke laboratorium. Tanah kemudian dipadatkan dalam cetakan silindris standar berdiameter 152 mm dan tinggi 178 mm. Pemadatan dilakukan pada kadar air optimum atau kadar air lapangan yang representatif, sesuai dengan standar pemadatan (misalnya, SNI 1742:2008 untuk uji pemadatan standar). Kepadatan yang dicapai sangat memengaruhi nilai CBR, sehingga penting untuk memastikan kepadatan yang sesuai dengan kondisi lapangan yang diharapkan.

  2. Perendaman (Soaking): Beberapa spesifikasi mengharuskan sampel direndam dalam air selama empat hari. Tahap perendaman ini bertujuan untuk mensimulasikan kondisi terburuk yang mungkin terjadi di lapangan, yaitu saat tanah jenuh air. Kondisi jenuh air seringkali mengurangi kekuatan tanah, sehingga pengujian pada kondisi jenuh air memberikan nilai CBR yang lebih konservatif dan aman untuk desain.

  3. Pengujian Penetrasi: Setelah perendaman (jika ada), sampel diletakkan di bawah alat uji CBR. Sebuah piston berdiameter 50 mm ditekan ke dalam sampel dengan kecepatan penetrasi konstan, biasanya 1,27 mm/menit. Beban yang diperlukan untuk mencapai penetrasi tertentu (misalnya, 2,54 mm dan 5,08 mm) dicatat.

  4. Perhitungan Nilai CBR: Nilai CBR dihitung dengan membandingkan beban yang dibutuhkan untuk mencapai penetrasi tertentu pada sampel tanah, dengan beban referensi standar untuk material agregat berkualitas tinggi. Formula dasarnya adalah:

    $ \text{CBR} (%) = \frac{\text{Beban Uji}}{\text{Beban Referensi}} \times 100% $

    Beban referensi standar adalah 1360 kg untuk penetrasi 2,54 mm dan 2040 kg untuk penetrasi 5,08 mm. Nilai CBR yang diambil adalah nilai yang lebih besar dari kedua penetrasi tersebut. Jika kurva beban-penetrasi menunjukkan bentuk cekung di awal, koreksi mungkin diperlukan sebelum perhitungan.

CBR Lapangan (Onsite)

Uji CBR lapangan dilakukan langsung di lokasi proyek. Metode ini sering digunakan untuk menilai kondisi tanah dasar eksisting atau untuk menguji lapisan yang telah dipadatkan di lapangan.

  1. Persiapan Lokasi: Area yang akan diuji diratakan dan dibersihkan dari material lepas.
  2. Pembebanan: Sebuah piston ditekan ke dalam tanah menggunakan alat pembebanan yang umumnya memanfaatkan beban kendaraan atau beban statis lainnya. Penetrasi piston dan beban yang diperlukan dicatat, mirip dengan uji laboratorium.
  3. Perhitungan: Nilai CBR dihitung dengan prinsip yang sama seperti CBR laboratorium, membandingkan beban yang dicatat dengan beban referensi standar.

Kelebihan dan Kekurangan Masing-masing Metode:

FiturCBR LaboratoriumCBR Lapangan
AkurasiLebih terkontrol, kondisi pengujian dapat disimulasikanSangat bergantung pada kondisi lapangan, bisa bervariasi
RepresentasiPerlu hati-hati dalam pengambilan sampel dan pemadatanMerepresentasikan kondisi tanah asli di lapangan
Waktu & BiayaMembutuhkan waktu dan biaya lebih tinggi untuk persiapanCepat dan relatif lebih murah untuk pengujian massal
Kontrol KondisiKondisi kadar air dan kepadatan dapat diaturSangat dipengaruhi oleh kadar air dan kepadatan aktual

Faktor-faktor yang Mempengaruhi Nilai CBR

Beberapa faktor kunci dapat sangat memengaruhi nilai CBR yang diperoleh, dan pemahaman terhadap faktor-faktor ini krusial untuk interpretasi hasil yang akurat:

  1. Kadar Air: Kadar air tanah adalah faktor paling dominan. Umumnya, peningkatan kadar air akan menurunkan nilai CBR karena kekuatan geser tanah berkurang. Inilah mengapa perendaman (soaking) sering dilakukan dalam uji laboratorium untuk mensimulasikan kondisi terburuk.
  2. Kepadatan: Semakin tinggi kepadatan tanah, semakin tinggi nilai CBR-nya. Pemadatan yang baik meningkatkan interaksi antar partikel tanah, sehingga meningkatkan kekuatan dan stabilitasnya.
  3. Jenis Tanah: Tanah berbutir kasar (pasir, kerikil) umumnya memiliki nilai CBR yang lebih tinggi dibandingkan tanah berbutir halus (lempung, lanau). Tanah lempung ekspansif dapat menunjukkan nilai CBR yang sangat rendah, terutama saat jenuh air.
  4. Gradasi Tanah: Tanah dengan gradasi baik (well-graded) yang memiliki distribusi ukuran partikel yang luas cenderung memiliki kepadatan dan kekuatan yang lebih tinggi, menghasilkan nilai CBR yang lebih baik.
  5. Plastisitas: Tanah dengan indeks plastisitas tinggi (tanah lempung plastis) cenderung memiliki nilai CBR yang lebih rendah karena sifat kohesifnya yang rentan terhadap perubahan kadar air.
  6. Sifat Mineralogi: Komposisi mineral tanah juga dapat memengaruhi sifat fisik dan mekaniknya, yang pada gilirannya memengaruhi nilai CBR.

Aplikasi Metode CBR dalam Uji Geoteknik dan Teknik Sipil

Metode CBR memiliki berbagai aplikasi penting dalam bidang geoteknik dan teknik sipil, terutama dalam proyek-proyek infrastruktur:

  1. Desain Perkerasan Jalan dan Landasan Pacu: Ini adalah aplikasi utama CBR. Nilai CBR digunakan untuk menentukan tebal lapisan perkerasan yang dibutuhkan (subgrade, subbase, base course) untuk menopang beban lalu lintas yang direncanakan. Berbagai metode desain perkerasan (misalnya, AASHTO, CBR-Desain) mengintegrasikan nilai CBR sebagai input utama.
  2. Evaluasi Tanah Dasar (Subgrade): Sebelum pembangunan jalan atau bangunan, tanah dasar perlu dievaluasi. Uji CBR membantu menentukan apakah tanah dasar memiliki kapasitas dukung yang cukup atau memerlukan perbaikan (stabilisasi, penggantian).
  3. Kontrol Kualitas Pemadatan: Selama konstruksi, uji CBR dapat digunakan sebagai alat kontrol kualitas untuk memastikan bahwa lapisan tanah yang dipadatkan (misalnya, timbunan, lapisan pondasi) telah mencapai kekuatan yang disyaratkan.
  4. Desain Pondasi Dangkal: Meskipun tidak langsung untuk desain pondasi dalam, nilai CBR dapat memberikan gambaran awal tentang kekuatan tanah dangkal yang relevan untuk desain pondasi dangkal seperti pondasi pelat atau pondasi telapak.
  5. Studi Kelayakan Proyek: Dalam tahap awal studi kelayakan, nilai CBR memberikan informasi cepat mengenai kondisi tanah di lokasi proyek, membantu dalam estimasi biaya dan perencanaan awal.

Keunggulan dan Keterbatasan Metode CBR

Seperti metode uji lainnya, CBR memiliki keunggulan dan keterbatasan yang perlu dipahami oleh para insinyur:

Keunggulan

  • Sederhana dan Praktis: Prosedur pengujian relatif mudah dipahami dan dilaksanakan, baik di laboratorium maupun di lapangan.
  • Korelasi Empiris yang Baik: Nilai CBR memiliki korelasi yang telah teruji dengan kinerja aktual perkerasan selama puluhan tahun, menjadikannya alat desain yang andal.
  • Standar Industri: Diterima secara luas sebagai standar di berbagai negara, memudahkan komunikasi dan perbandingan data antar proyek.
  • Indikator Cepat: Memberikan indikasi cepat tentang kekuatan relatif tanah, berguna untuk pengambilan keputusan awal.

Keterbatasan

  • Tidak Sepenuhnya Fundamental: CBR adalah uji empiris, bukan fundamental. Artinya, ia tidak secara langsung mengukur parameter kekuatan geser intrinsik tanah (seperti kohesi atau sudut geser internal), melainkan memberikan indeks kekuatan relatif.
  • Sensitif Terhadap Prosedur: Hasil sangat sensitif terhadap persiapan sampel (kadar air, kepadatan) dan prosedur pengujian. Sedikit variasi dapat menghasilkan perbedaan nilai yang signifikan.
  • Tidak Cocok untuk Semua Jenis Tanah: Kurang efektif untuk tanah yang sangat lunak atau sangat keras. Untuk tanah lunak, penetrasi mungkin terlalu cepat dan tidak representatif. Untuk tanah keras atau berbatu, piston mungkin tidak dapat menembus secara memadai.
  • Tidak Memperhitungkan Beban Dinamis: Uji CBR adalah uji statis dan tidak secara langsung memperhitungkan efek beban lalu lintas berulang (dinamis) atau siklus pembekuan-pencairan.
  • Memerlukan Pengalaman Interpretasi: Interpretasi hasil CBR memerlukan pengalaman dan pemahaman tentang kondisi lapangan serta jenis tanah yang diuji.

Perkembangan dan Alternatif Uji Kekuatan Tanah

Meskipun CBR tetap menjadi tulang punggung dalam desain perkerasan, penelitian terus berlanjut untuk mengembangkan metode yang lebih canggih dan fundamental. Beberapa alternatif dan perkembangan meliputi:

  • Modulus Resilien (Resilient Modulus, ): adalah parameter fundamental yang mengukur respons elastis tanah terhadap beban dinamis berulang, lebih relevan untuk desain perkerasan modern yang menggunakan metode mekanistik-empiris. Uji lebih kompleks dan mahal, tetapi memberikan pemahaman yang lebih dalam tentang perilaku tanah.
  • Uji Triaksial: Uji triaksial memberikan parameter kekuatan geser fundamental ( dan ) yang sangat penting untuk berbagai aplikasi geoteknik, termasuk analisis stabilitas lereng dan desain pondasi. Meskipun lebih detail, uji ini tidak secara langsung menggantikan CBR untuk desain perkerasan.
  • Uji Penetrasi Dinamis Ringan (Light Dynamic Penetration Test, DPL/DCPT): Metode ini relatif cepat dan murah untuk menilai kepadatan dan kekuatan relatif tanah di lapangan, sering digunakan sebagai pelengkap CBR, terutama untuk kedalaman yang lebih dangkal.

Meskipun ada alternatif, CBR tetap relevan karena kesederhanaan dan korelasinya yang telah terbukti. Seringkali, kombinasi beberapa metode uji digunakan untuk mendapatkan gambaran yang komprehensif tentang sifat-sifat tanah.

Kesimpulan

Metode CBR tanah adalah alat vital dalam uji geoteknik dan teknik sipil, khususnya dalam desain dan konstruksi perkerasan. Dengan memahami prinsip pengujian, faktor-faktor yang memengaruhinya, serta aplikasi dan keterbatasannya, para insinyur dapat membuat keputusan yang lebih tepat dan aman.

Meskipun metode yang lebih fundamental seperti modulus resilien semakin populer, nilai CBR tetap menjadi standar yang berharga dan banyak digunakan karena sifat empirisnya yang telah teruji dan korelasinya yang kuat dengan kinerja struktural perkerasan. Keberhasilan proyek infrastruktur modern sangat bergantung pada evaluasi tanah yang akurat, dan CBR terus memainkan peran sentral dalam upaya ini.

Penerapan CBR yang tepat, disertai dengan interpretasi hasil yang cermat dan pertimbangan kondisi lapangan, akan memastikan bahwa struktur yang dibangun di atas tanah memiliki dasar yang kuat dan tahan lama.

Rekomendasi Produk Field CBR Test Berkualitas

Jika Anda sedang mencari alat Field CBR Test yang akurat, mudah digunakan, dan sesuai standar internasional, pastikan memilih produk yang telah terbukti di berbagai proyek infrastruktur nasional seperti produk dari Global Intan Teknindo ini.

Alat CBR Test ini memiliki keunggulan diantaranya:

  • Daya tahan dan bahan berkualitas tinggi

  • Akurasi pengukuran dengan sistem hidrolik presisi

  • Dukungan teknis dan kalibrasi berkala

  • Portabilitas untuk kemudahan penggunaan di berbagai lokasi

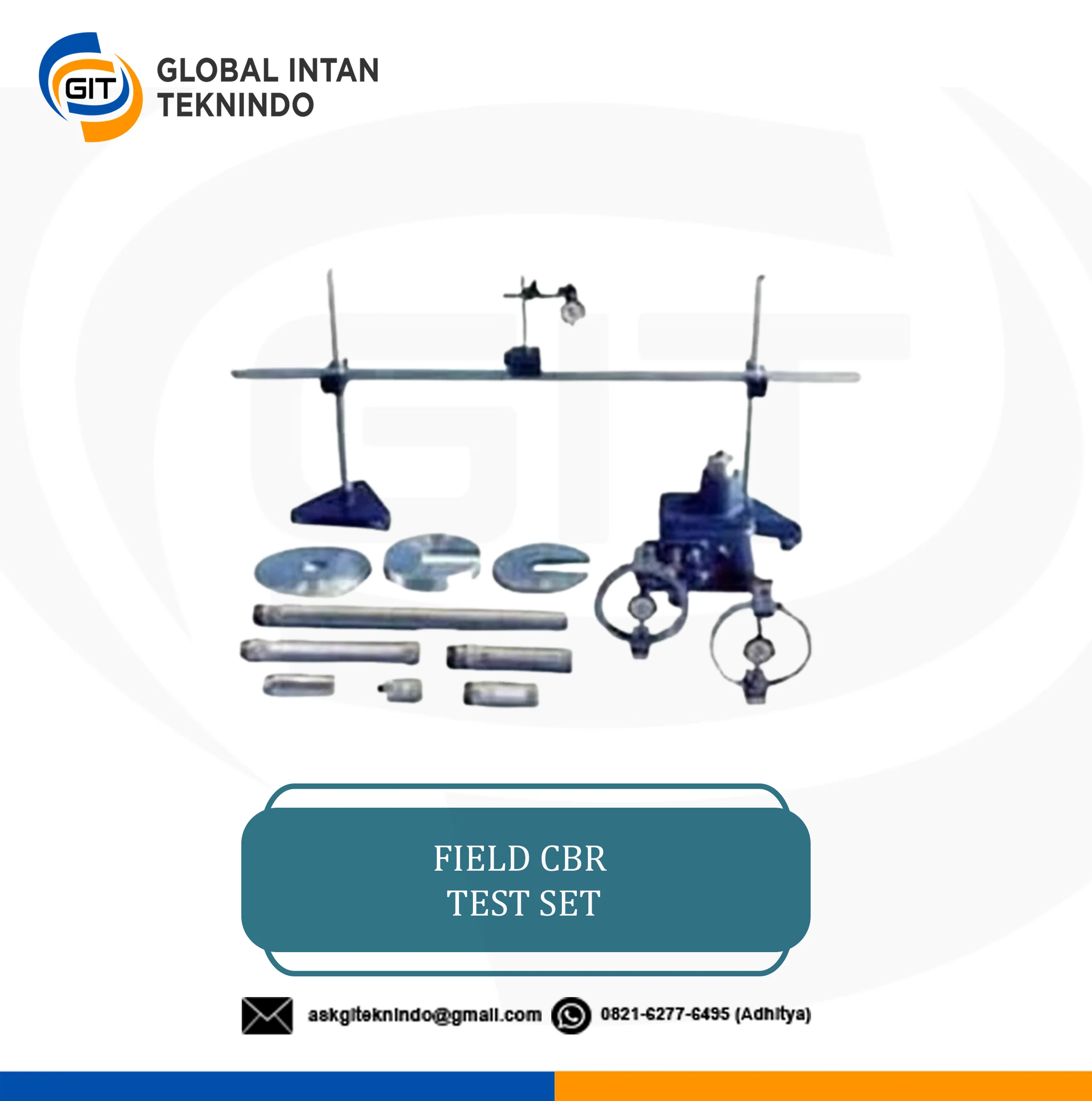

Field CBR Test Set
