Sakelar tekanan, atau pressure switch, adalah komponen krusial dalam berbagai sistem otomatisasi, mulai dari instalasi rumah tangga sederhana hingga proses industri yang kompleks. Fungsi utamanya adalah memantau dan mengontrol tekanan suatu fluida (cairan atau gas) dalam sebuah sistem. Ketika tekanan mencapai atau melebihi titik yang telah ditentukan (set point), sakelar ini akan memicu tindakan, biasanya dengan membuka atau menutup sirkuit listrik. Peran fundamental ini menjadikan sakelar tekanan sebagai perangkat keselamatan, pengatur aliran, dan penentu efisiensi operasional.

Pengembangan teknologi terus mendorong inovasi dalam desain sakelar tekanan. Sebagai contoh, Holykell baru-baru ini meluncurkan sakelar tekanan baru, PS302, yang dirancang dan diproduksi menggunakan teknologi mutakhir. Dengan komponen yang melalui kriteria kualitas dan lingkungan yang ketat, serta sistem manajemen yang bersertifikasi ISO 9001 dan ISO 14001, produk ini menjanjikan kinerja superior di berbagai aplikasi.

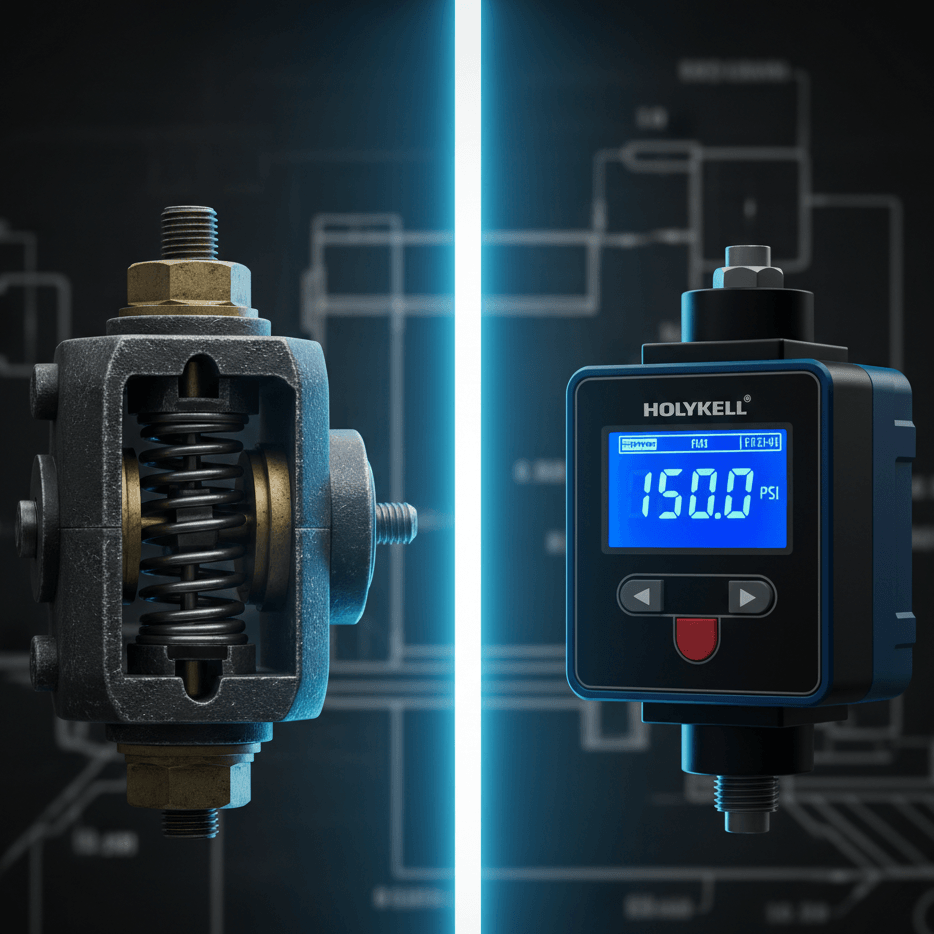

Dua Jenis Utama Sakelar Tekanan

Di pasar, Anda dapat menemukan dua kategori utama sakelar tekanan, masing-masing dengan karakteristik dan kegunaan spesifik:

1. Sakelar Tekanan Mekanis (Mechanical Pressure Switch)

Jenis ini merupakan desain tradisional. Mereka bekerja berdasarkan gerakan fisik, di mana perubahan tekanan fluida akan menggerakkan diafragma atau piston, yang pada gilirannya akan mengaktifkan kontak listrik. Mereka dikenal karena keandalannya dalam lingkungan yang keras dan sering digunakan pada kompresor udara dan pompa air sumur.

2. Sakelar Tekanan Elektronik (Electronic Pressure Switch)

Ini adalah jenis yang lebih modern dan seringkali dilengkapi dengan tampilan digital, seperti model PS302 dari Holykell. Alih-alih mengandalkan gerakan mekanis sederhana untuk kontak, jenis ini menggunakan sensor (seperti sensor piezoresistif atau kapasitif) untuk mengukur tekanan dan kemudian menggunakan sirkuit elektronik untuk memicu sinyal switching.

Model PS302 termasuk dalam kategori sakelar tekanan elektronik dengan tampilan digital, yang menawarkan serangkaian keunggulan signifikan dibandingkan rekan mekanisnya.

Prinsip Kerja Sakelar Tekanan

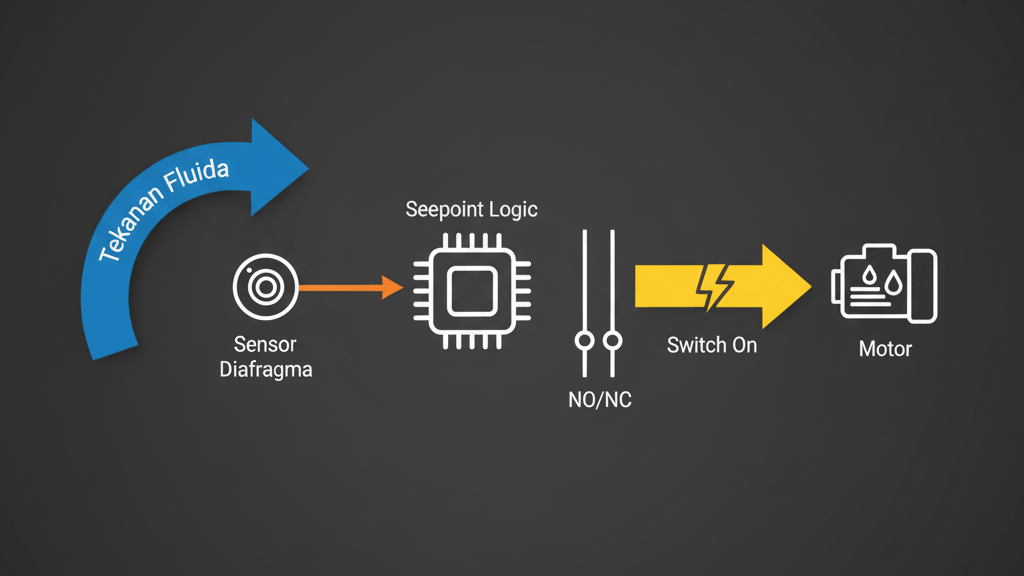

Meskipun terdapat perbedaan antara jenis mekanis dan elektronik, prinsip dasar operasinya tetap serupa: mengubah energi tekanan menjadi sinyal listrik.

Prinsip Kerja Model PS302 (Contoh Sakelar Elektronik)

Model PS302, meski merupakan perangkat elektronik, masih mengandalkan prinsip fisika dasar untuk deteksi awal:

  1. Deteksi Tekanan: Tekanan yang masuk dalam sistem dideteksi.
  2. Aktivasi Mekanis-Elektris: Dalam sakelar tekanan elektronik digital, sensor internal akan mengukur tekanan ini dan mengubahnya menjadi sinyal listrik.
  3. Perbandingan dengan Set Point: Sinyal listrik ini kemudian diproses oleh mikrokontroler dan dibandingkan dengan titik setel (set point) yang telah diprogram pengguna.
  4. Aksi Switching:
    • Jika tekanan mencapai atau melebihi set point, sirkuit elektronik akan menutup (untuk sakelar NO – Normally Open) atau membuka (untuk sakelar NC – Normally Closed) kontak relai internal.
    • Jika tekanan turun di bawah set point yang ditentukan (dengan memperhitungkan histeresis/diferensial), aksi sebaliknya akan terjadi.

Prinsip Kerja Sakelar Tekanan Mekanis (Dasar Operasi)

Sakelar tekanan mekanis adalah perangkat pasif, artinya mereka hanya membutuhkan adanya tekanan untuk berfungsi.

  1. Penggerak (Actuator): Tekanan pada diafragma atau piston akan menekan pegas yang telah dikalibrasi.
  2. Titik Setel: Ketegangan pegas inilah yang mewakili set point yang dapat diatur.
  3. Aksi Kontak: Jika tekanan yang mendorong diafragma/piston cukup kuat untuk mengatasi ketegangan pegas (set point), ia akan menutup kontak pada sakelar NO atau membuka kontak pada sakelar NC.

Keunggulan Sakelar Tekanan Elektronik (PS302) 🌟

Sakelar tekanan elektronik digital menawarkan kinerja dan fleksibilitas yang jauh lebih unggul dibandingkan dengan model mekanis, terutama dalam aplikasi yang memerlukan presisi dan fitur lanjutan. Beberapa keuntungan utama dari model seperti PS302 meliputi:

Fitur UnggulanKeuntungan Signifikan
Akurasi TinggiMampu mencapai presisi hingga 0,5% F.S (Skala Penuh), memastikan kontrol yang lebih tepat.
Stabilitas Jangka PanjangKomponen elektronik modern mengalami lebih sedikit keausan dan degradasi, menjamin pembacaan yang stabil dari waktu ke waktu.
Keausan Kontak Lebih SedikitTidak ada kontak fisik yang sering bergerak seperti pada model mekanis, mengurangi keausan dan memperpanjang umur perangkat.
Siklus Switching TinggiMampu melakukan ribuan siklus switching tanpa masalah, ideal untuk aplikasi yang sering beroperasi.
Operasi SederhanaDilengkapi dengan tampilan OLED untuk menunjukkan tekanan saat ini dan tombol pintas untuk kalibrasi nol sekali klik.
Fleksibilitas PemasanganRotasi 180° untuk tampilan dan 360° untuk badan sakelar memudahkan pembacaan dan pemasangan.
Kompatibilitas LuasKompatibel dengan output NPN dan PNP dan bebas beralih di antaranya.

Aplikasi Umum Sakelar Tekanan di Berbagai Sektor

Sakelar tekanan adalah komponen serbaguna yang sangat penting untuk keselamatan, efisiensi, dan kontrol otomatisasi di banyak aplikasi:

1. Sistem Udara Bertekanan dan Pompa

  • Kompresor Udara: Sakelar tekanan kompresor udara digunakan untuk memantau dan mengontrol tekanan udara sistem. Fungsinya adalah menghidupkan atau mematikan kompresor tepat pada titik setel yang telah ditentukan, memastikan tekanan tangki tetap dalam batas aman dan operasional.
  • Pompa Air Sumur: Sakelar tekanan pompa sumur digunakan di bangunan perumahan dan komersial untuk memastikan ada cukup tekanan air dalam sistem tanpa overpressured. Ketika tekanan turun di bawah ambang batas, kontak NO akan menutup untuk mengaktifkan pompa. Ketika tekanan mencapai set point, kontak akan terbuka untuk mematikan pompa.

2. Keselamatan Pemanasan dan HVAC

  • Tungku (Furnace) dan Sistem Pemanas: Sakelar tekanan tungku berfungsi sebagai perangkat keselamatan penting. Mereka mendeteksi tekanan negatif (atau vakum) yang dihasilkan oleh motor pendorong. Jika tekanan udara rendah terdeteksi saat startup, mereka akan mematikan tungku untuk mencegah bahaya.
  • HVAC dan Deteksi Kebocoran: Dalam sistem HVAC, sakelar juga dapat mendeteksi kebocoran dengan memantau tekanan gas.

3. Mesin dan Kendaraan

  • Sakelar Tekanan Oli: Digunakan pada mesin untuk menentukan kapan tekanan oli telah turun di bawah tingkat prasetel. Penurunan tekanan oli dapat menyebabkan kerusakan mesin yang parah, sehingga sakelar ini memicu lampu peringatan atau bahkan mematikan mesin.

4. Aplikasi Khusus

  • Sakelar Tekanan Vakum: Mengukur vakum dalam sistem, atau tekanan negatif. Komponen ini ditemukan di boiler, pemanas listrik, kompresor udara, dan sistem transmisi.
  • Peralatan Proses: Dalam kontrol aliran fluida dan gas, sakelar tekanan digunakan untuk mempertahankan laju aliran yang stabil dan aman.

Panduan Memilih Sakelar Tekanan yang Tepat

Memilih sakelar tekanan yang benar sangat penting untuk memastikan keandalan dan umur panjang sistem Anda. Berikut adalah beberapa kriteria seleksi utama yang perlu dipertimbangkan:

1. Rentang Tekanan (Pressure Range)

  • Sakelar dirancang untuk rentang tekanan spesifik. Rentang kerja aktual tidak boleh melebihi rentang nilai yang ditentukan oleh pabrikan. Memilih rentang yang terlalu rendah dapat merusak sakelar, sementara memilih rentang yang terlalu tinggi dapat mengurangi akurasi pada tekanan kerja normal.

2. Jenis Tekanan (Type of Pressure)

  • Tekanan Positif: Sistem yang umum menggunakan sakelar tekanan standar.
  • Tekanan Negatif (Vakum) dan Tekanan Majemuk (Compound): Membutuhkan sakelar yang secara khusus dirancang untuk aplikasi vakum.
    • Diafragma ideal untuk aplikasi vakum dan tekanan rendah.
    • Piston ideal untuk aplikasi tekanan tinggi.

3. Fluida Proses (Process Fluid)

  • Sifat kimia media (air, minyak, gas korosif, dll.) menentukan material yang dibutuhkan untuk bagian yang dibasahi (wetted parts) dan housing. Material harus mampu menahan serangan kimiawi atau fisik dari fluida proses untuk mencegah kegagalan dan kebocoran.

4. Suhu Operasional (Operating Temperature)

  • Suhu lingkungan dan fluida memengaruhi pemilihan material. Beberapa material akan terdegradasi atau berubah sifat pada suhu tinggi. Pastikan sakelar Anda dinilai untuk suhu operasional maksimum sistem.

Holykell adalah salah satu produsen sensor tekanan terkemuka di Tiongkok, menyediakan berbagai instrumen pengukuran tekanan untuk berbagai aplikasi. Untuk mengetahui sakelar tekanan yang tepat untuk kebutuhan spesifik Anda, sangat disarankan untuk menghubungi ahli teknis mereka

Kesimpulan

Sakelar tekanan telah berevolusi dari perangkat mekanis sederhana menjadi solusi elektronik digital yang sangat canggih. Peran mereka, baik sebagai penjaga keamanan (mematikan tungku, memantau tekanan oli) maupun sebagai regulator efisiensi (mengontrol pompa dan kompresor), tidak dapat digantikan dalam sistem modern.

Dengan hadirnya inovasi seperti Holykell PS302, pasar kini didominasi oleh perangkat yang menawarkan akurasi tinggi (hingga 0,5% F.S), stabilitas jangka panjang yang unggul, dan fleksibilitas operasional yang belum pernah ada sebelumnya. Keunggulan digital, seperti kemampuan untuk melakukan ribuan siklus switching tanpa keausan signifikan dan kemudahan kalibrasi satu klik, menjadikan sakelar elektronik sebagai pilihan yang cerdas dan ekonomis dalam jangka panjang.

PT Global Intan Teknindo, sebagai Reseller Authorized produk Holykell di Indonesia, siap menjadi mitra tepercaya Anda. Tim mereka menyediakan layanan konsultasi teknis, pelatihan instalasi, dukungan integrasi sistem, serta garansi resmi untuk memastikan bahwa setiap produk yang Anda gunakan berfungsi optimal sesuai kebutuhan. Untuk informasi lebih lanjut terkait harga produk Sensor Holykell tersebut, anda dapat hubungi kami di :
