Pernahkah Anda bertanya-tanya bagaimana para insinyur sipil tahu bahwa sebuah lereng bukit akan longsor bahkan sebelum tanahnya benar-benar runtuh? Atau bagaimana mereka memastikan dinding galian basement gedung pencakar langit tidak miring ke arah jalan raya?
Jawabannya terletak pada sebuah alat pintar yang disebut Inclinometer.
Bagi orang awam, melihat data hasil monitoring tanah mungkin seperti melihat sandi rumit atau garis cacing yang tidak beraturan. Namun, memahami grafik ini sebenarnya tidak sesulit itu jika kita tahu kuncinya. Dalam dunia geoteknik, ada dua jenis grafik utama yang menjadi “jantung” dari pembacaan pergeseran tanah: Incremental Displacement dan Cumulative Displacement.
Artikel ini akan membedah cara membaca kedua grafik tersebut dengan bahasa yang paling sederhana, tanpa rumus matematika yang memusingkan.
Apa Itu Inclinometer?
Sebelum masuk ke grafik, mari kita pahami dulu alatnya.

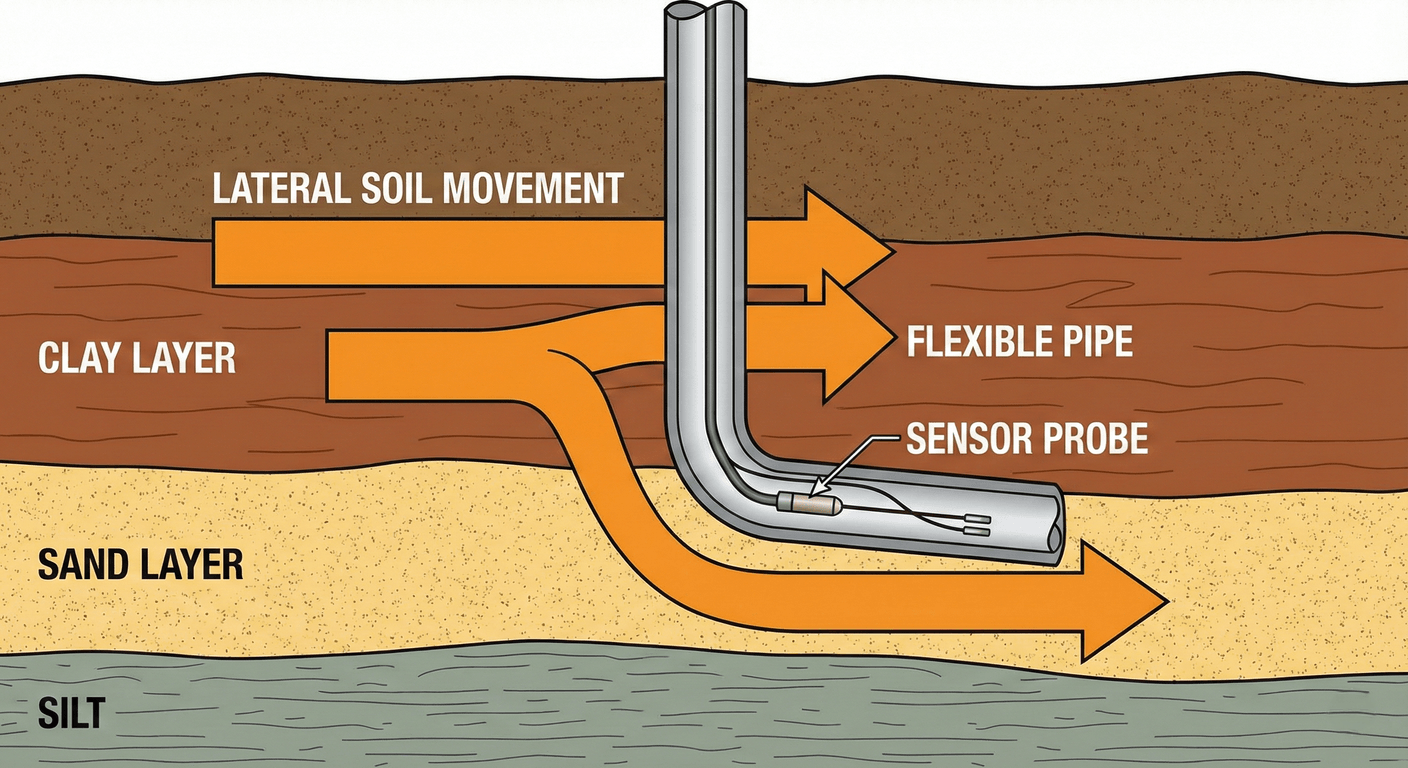

Bayangkan Anda memiliki sebuah sedotan panjang yang Anda tancapkan tegak lurus ke dalam kue bolu yang tebal. Jika Anda menekan kue itu dari samping, kue akan bergeser, dan sedotan di dalamnya akan ikut melengkung mengikuti gerakan kue.
Dalam dunia konstruksi:
-
Kue Bolu adalah Tanah atau Lereng.
-
Sedotan adalah Pipa Inclinometer (pipa khusus yang dipasang di dalam tanah hingga kedalaman tertentu, misal 30 meter).
-
Sensor adalah alat yang dimasukkan ke dalam pipa tersebut untuk mengukur kelengkungan pipa.
Jika pipa melengkung, berarti tanah di sekitarnya bergerak. Inclinometer bertugas mengukur seberapa besar lengkungan tersebut terjadi dari waktu ke waktu.
Masalah Utama: Data Mentah vs. Grafik
Ketika sensor inclinometer ditarik dari dasar pipa hingga ke permukaan tanah, alat ini merekam data kemiringan setiap setengah meter (0.5 m). Data ini berupa angka-angka. Namun, manusia sulit melihat tren pergerakan hanya dengan melihat tabel angka.
Oleh karena itu, data diubah menjadi grafik visual. Di sinilah sering terjadi kebingungan. Ada dua cara untuk menggambar pergerakan tanah tersebut: secara Incremental (Per-potongan) atau secara Cumulative (Total/Akumulatif).
Mari kita bahas satu per satu.

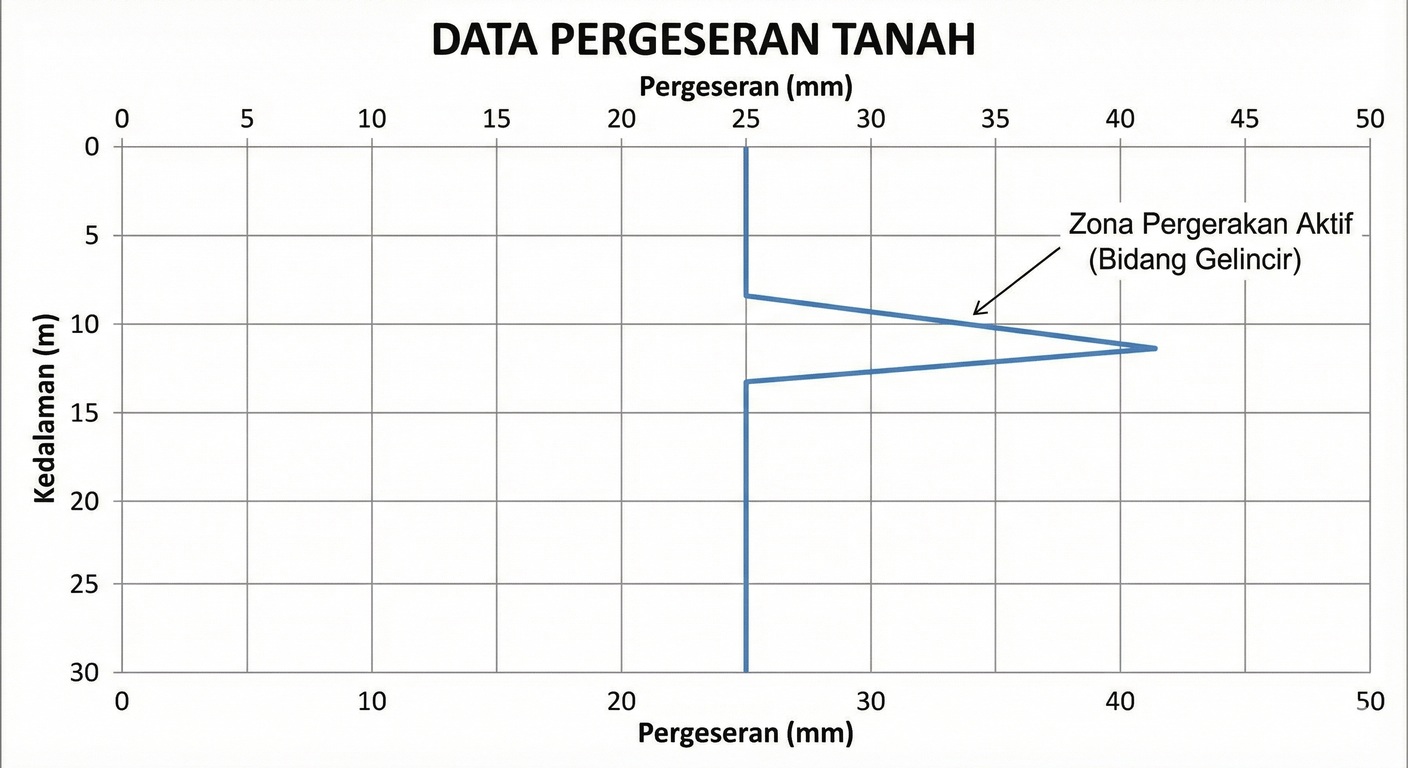

1. Memahami Grafik Incremental Displacement (Pergeseran Inkremental)
Bayangkan pipa inclinometer yang tertanam di tanah itu seperti tumpukan batu bata yang disusun ke atas setinggi 30 meter.
Incremental Displacement adalah cara kita melihat pergeseran pada satu batu bata saja, tanpa mempedulikan batu bata di bawah atau di atasnya. Grafik ini menjawab pertanyaan: “Pada kedalaman 10 meter, seberapa jauh pipa ini miring dibandingkan pengukuran sebelumnya?”
Ciri Khas Grafik Incremental:
-
Bentuk Grafik: Seringkali terlihat bergerigi, tajam, atau seperti zig-zag. Sering disebut sebagai grafik “Ular”.
-
Fokus: Menunjukkan lokasi spesifik di mana tanah bergerak paling parah.
Cara Membacanya:
Lihatlah sumbu vertikal (kedalaman) dan sumbu horizontal (mm pergeseran). Jika pada kedalaman 15 meter Anda melihat lonjakan garis yang tajam ke kanan atau ke kiri (sebuah “puncak” atau “lembah” yang runcing), itu artinya ada pergeseran tanah yang aktif tepat di kedalaman tersebut.
Grafik ini sangat berguna untuk menemukan Bidang Gelincir (Slip Surface). Bidang gelincir adalah zona di mana lapisan tanah atas terpisah dan meluncur di atas lapisan tanah bawah yang keras. Pada grafik incremental, ini akan terlihat sebagai lonjakan tajam yang tiba-tiba di kedalaman tertentu, sementara di kedalaman lain grafiknya lurus-lurus saja.

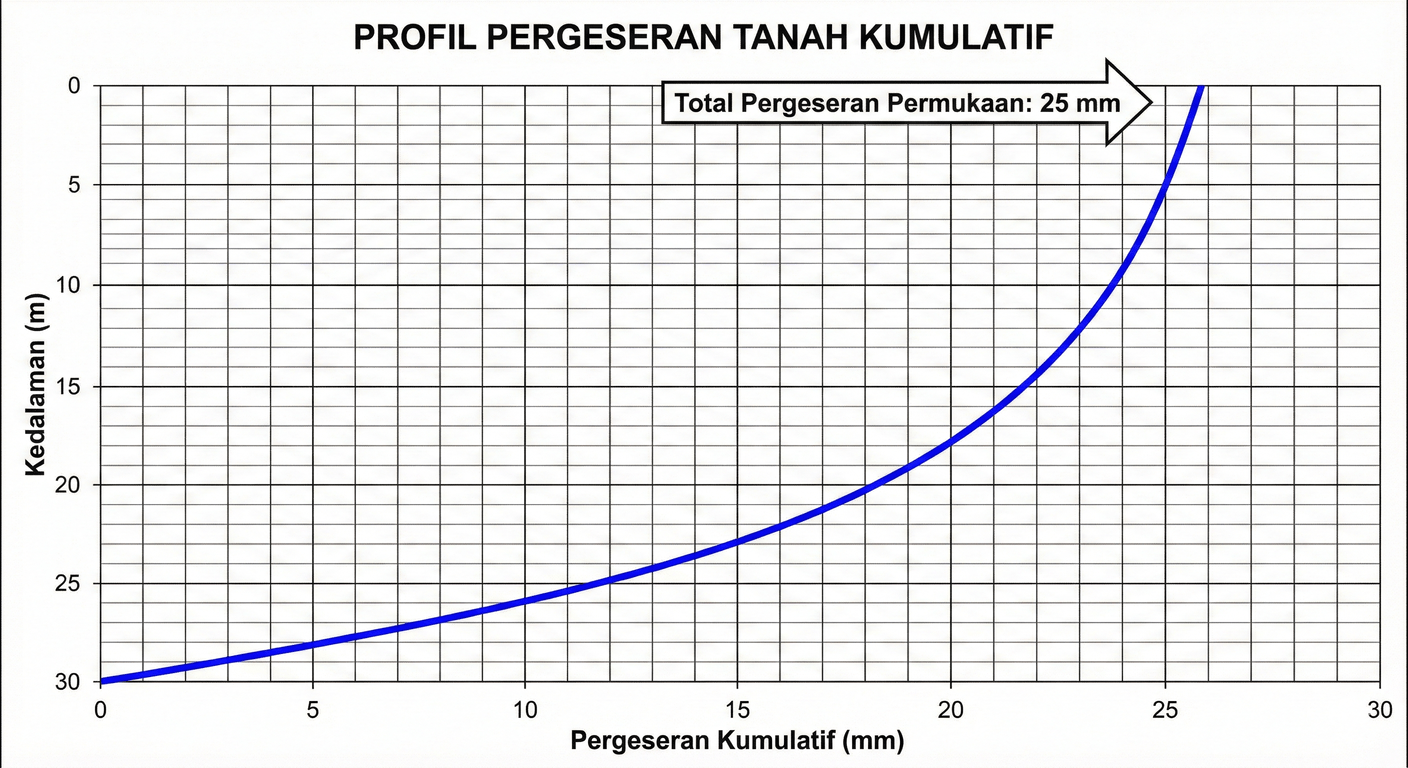

2. Memahami Grafik Cumulative Displacement (Pergeseran Kumulatif)
Ini adalah jenis grafik yang paling sering dilihat oleh manajer proyek atau pemilik lahan, karena grafik ini menunjukkan “gambaran besar”.
Kembali ke analogi tumpukan batu bata. Jika batu bata paling bawah (dasar) bergeser 1 cm, maka seluruh tumpukan batu bata di atasnya juga akan ikut terbawa bergeser 1 cm, bukan? Lalu, jika batu bata di tengah bergeser lagi 1 cm, maka batu bata di paling atas akan merasakan total pergeseran 2 cm (1 cm dari bawah + 1 cm dari tengah).
Inilah konsep Cumulative Displacement. Grafik ini menjumlahkan semua pergeseran dari dasar lubang (yang dianggap diam/stabil) hingga ke permukaan.
Ciri Khas Grafik Kumulatif:
-
Bentuk Grafik: Biasanya lebih halus, melengkung, dan semakin ke atas (ke permukaan tanah) nilainya semakin besar. Bentuknya sering menyerupai huruf “V” terbalik atau garis miring.
-
Fokus: Menunjukkan total pergeseran tanah yang terjadi dari bawah sampai atas.
Cara Membacanya:
-
Lihat Bagian Bawah (Bottom): Grafik biasanya dimulai dari angka 0 di bagian paling bawah. Ini asumsinya dasar pipa tertanam di tanah keras yang tidak bergerak.
-
Lihat Garisnya: Ikuti garis dari bawah ke atas. Semakin garis itu menyimpang ke kanan atau kiri dari garis tengah (sumbu 0), semakin besar pergeseran tanahnya.
-
Lihat Puncaknya (Top): Nilai di bagian paling atas grafik menunjukkan seberapa jauh permukaan tanah telah bergeser secara total dibandingkan posisi awalnya.

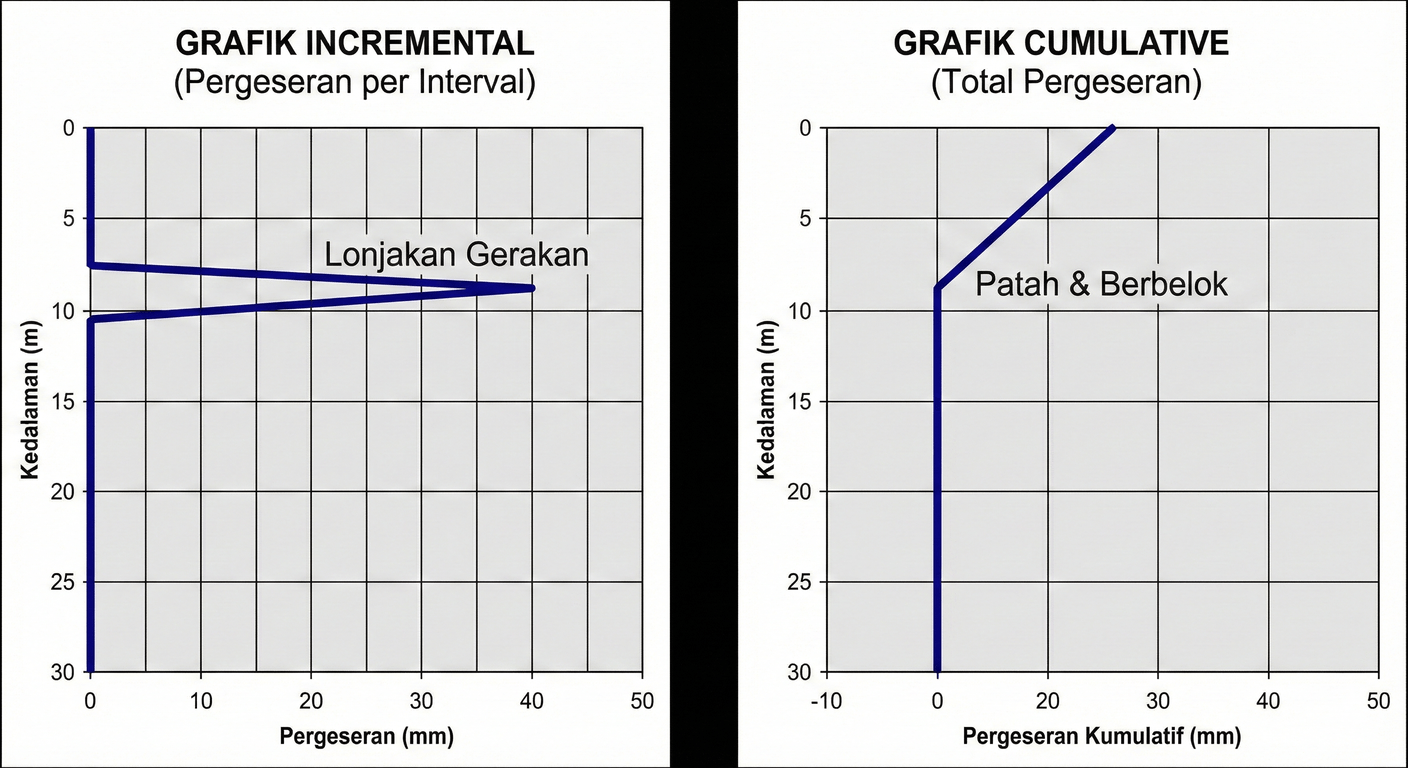

Perbedaan Utama: Studi Kasus Sederhana
Agar lebih paham, mari kita buat simulasi kejadian nyata.
Kasus: Ada pergerakan tanah (longsoran dalam) terjadi hanya di kedalaman 12 meter di bawah tanah. Tanah di atas 12 meter itu padat (bergerak sebagai satu blok), dan tanah di bawah 12 meter adalah batuan keras (diam).
Bagaimana tampilan kedua grafik tersebut?
Tampilan Grafik Incremental (Per Bagian):
Anda akan melihat garis lurus dari bawah sampai kedalaman 12.5 meter. Tiba-tiba di kedalaman 12 meter, ada lonjakan tajam (spike). Lalu garis kembali lurus normal dari kedalaman 11.5 meter sampai ke permukaan.
-
Kesimpulan: “Oh, masalahnya ada di kedalaman 12 meter!”
Tampilan Grafik Cumulative (Total):
Anda akan melihat garis lurus vertikal dari bawah (batuan keras). Tiba-tiba di kedalaman 12 meter, garis itu berbelok miring. Dari kedalaman 12 meter sampai ke permukaan, garis itu akan terus miring lurus.
-
Kesimpulan: “Oh, permukaan tanah kita sudah bergeser total sejauh 5 cm karena ada pergerakan di bawah sana.”
Ringkasan Perbedaan:
-
Incremental memberi tahu DI MANA (kedalaman berapa) tanah itu patah/bergeser.
-
Cumulative memberi tahu BERAPA BANYAK total pergeseran yang terjadi yang akan berdampak pada bangunan di atasnya.

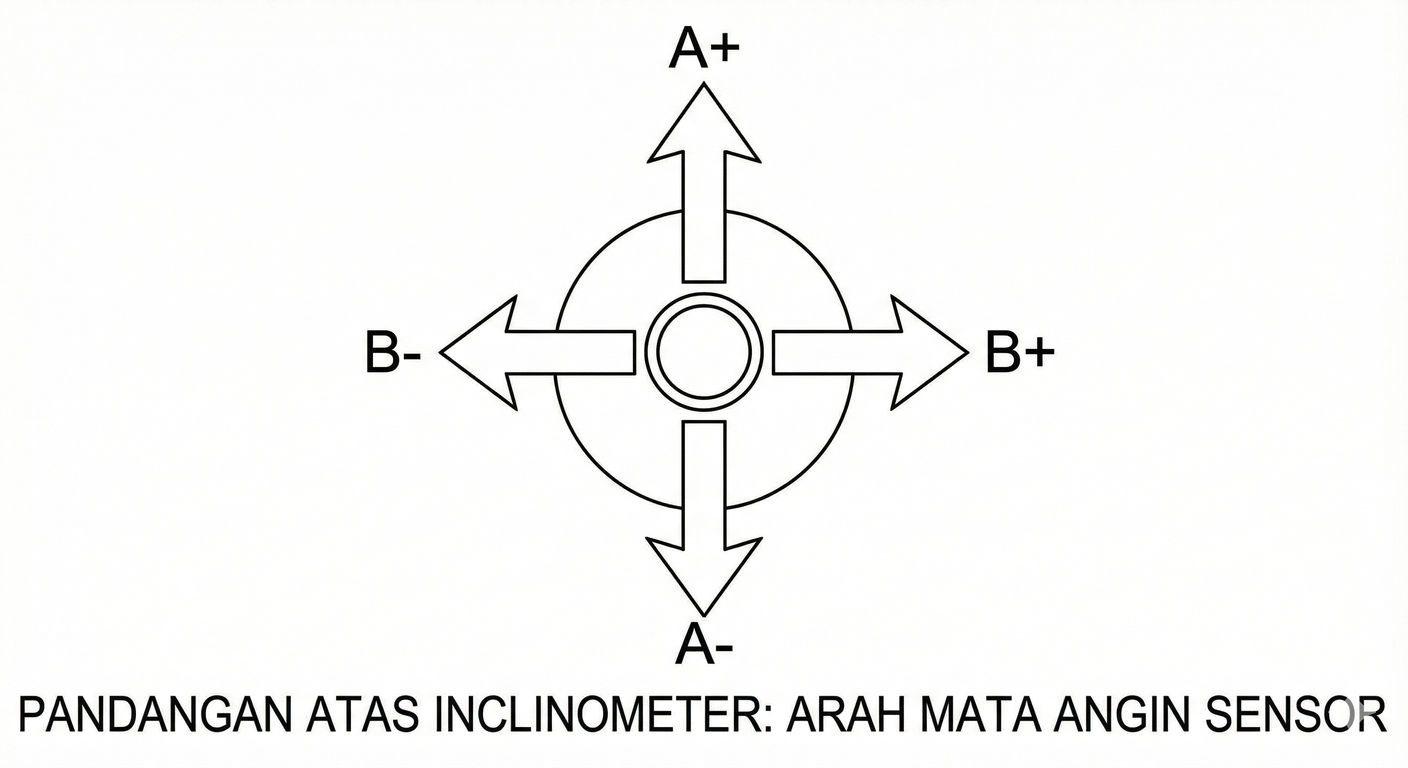

Axis A dan Axis B: Apa Maksudnya?
Saat Anda melihat laporan inclinometer, biasanya ada istilah “Axis A” dan “Axis B”. Jangan panik, ini hanya arah mata angin.
Inclinometer bekerja dalam dua sumbu tegak lurus:
-
Axis A (A+ / A-): Biasanya disesuaikan dengan arah utama pergerakan yang diprediksi. Misalnya, jika memantau lereng, A+ diarahkan menuruni lereng (arah longsor).
-
Axis B (B+ / B-): Tegak lurus dari Axis A.
Jadi, Anda harus membaca kedua grafik (A dan B).
-
Jika grafik A menunjukkan pergeseran besar, berarti tanah bergerak turun lereng.
-
Jika grafik B juga menunjukkan pergeseran, berarti tanah bergerak menyamping (mungkin berputar).
-
Resultan: Insinyur akan menggabungkan keduanya untuk mengetahui arah pergerakan yang sebenarnya.
Kesalahan Umum Pemula dalam Membaca Grafik
Meskipun terlihat sederhana, ada beberapa jebakan yang sering membuat orang awam (bahkan insinyur muda) salah tafsir:
1. Mengira Noise sebagai Pergerakan Terkadang grafik terlihat sedikit bergelombang kecil (bergerigi halus). Ini seringkali bukan tanah yang bergerak, melainkan toleransi sensor atau kesalahan saat pengambilan data (human error). Kuncinya adalah melihat tren. Jika gelombang itu konsisten membesar dari waktu ke waktu, itu pergerakan. Jika acak dan kecil, itu hanya noise.
2. Lupa Bahwa Dasar Pipa Bisa Bergerak Grafik Cumulative selalu berasumsi bahwa ujung bawah pipa (toe) adalah titik mati yang tidak bergerak (fixed datum). Namun, jika longsoran terjadi sangat dalam di bawah ujung pipa, maka seluruh pipa akan terbawa hanyut. Jika ini terjadi, grafik mungkin terlihat lurus (tidak ada lengkungan), padahal sebenarnya seluruh tanah sedang meluncur! Inilah mengapa survei geodetik di permukaan (menggunakan alat ukur tanah/Theodolite) tetap diperlukan sebagai pembanding.
3. Bias Arah Salah membaca arah positif (+) dan negatif (-). Pastikan Anda bertanya pada teknisi: “Arah Positif ini menghadap ke mana? Ke arah sungai atau ke arah gedung?” Kesalahan ini bisa fatal dalam interpretasi risiko.
Kesimpulan
Memahami perbedaan Cumulative vs Incremental Displacement bukan hanya tugas ahli geoteknik. Sebagai pemilik proyek, kontraktor, atau bahkan warga yang tinggal di area rawan longsor, kemampuan membaca grafik ini memberikan Anda wawasan tentang keselamatan.
-
Gunakan Incremental untuk mencari “sumber penyakit” (di kedalaman berapa tanahnya lemah).
-
Gunakan Cumulative untuk melihat “tingkat keparahan” (seberapa jauh tanah sudah lari dari posisi asalnya).
Data inclinometer adalah sistem peringatan dini (Early Warning System). Dengan membacanya secara benar, kita bisa melakukan perbaikan—seperti menambah dinding penahan tanah atau menyuntikkan beton (grouting)—sebelum bencana longsor benar-benar terjadi.
