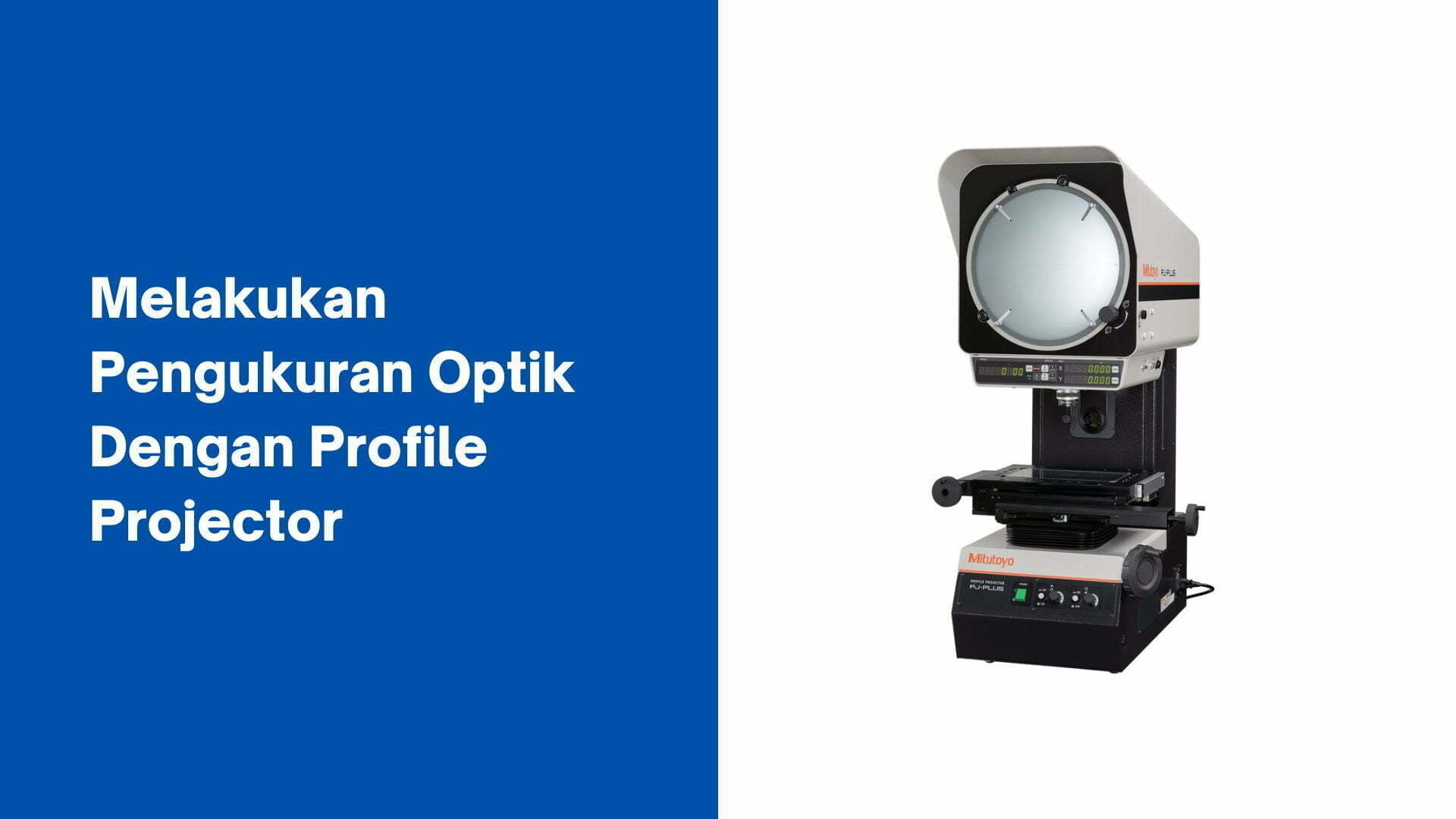

Melakukan Pengukuran Optik Dengan Profile Projector

Profile Projector adalah alat pengukur optik yang berfungsi mengukur berbagai elemen dari bentuk suatu benda. Elemen tersebut mencakup posisi, konsentrisitas, profil, kebulatan, kelurusan, hingga dimensi ukuran secara keseluruhan.

Dalam dunia metrologi industri, perangkat ini juga dikenal dengan nama komparator optik atau shadowgraph. Keunggulan utamanya terletak pada penggunaan sistem optik telesentrik yang sangat akurat.

Prinsip Kerja Sistem Optik Telesentrik

Sistem yang dikenal sebagai "sistem optik telesentrik" bekerja dengan cara memproyeksikan ukuran yang sama untuk objek berjarak dekat maupun jauh. Berkat prinsip ini, hasil pengukuran tetap konsisten tanpa terpengaruh posisi benda.

Lensa telesentrik tersebut memungkinkan Anda melemparkan bayangan objek pada perbesaran yang benar. Terlebih lagi, proses proyeksi berlangsung tanpa membelokkan atau mendistorsi gambar sedikit pun.

Cara Menggunakan Profile Projector

Langkah pertama dalam mengoperasikan Profile Projector adalah meletakkan objek di atas meja pengukuran. Selanjutnya, operator menetapkan skala gambar yang terproyeksi atau diperbesar pada layar untuk mengukur dimensinya.

Untuk mengukur dimensi objek, Anda dapat memanfaatkan pengukuran horizontal dan vertikal (XY) secara bersamaan. Dengan demikian, proses pembacaan data menjadi jauh lebih efisien.

Setelah itu, proyektor profil menjalankan perhitungan secara otomatis melalui komputer. Hasil pengukuran seperti lebar, diameter, serta sudut akan langsung tampil. Operator hanya perlu mengambil titik pengukuran sambil menggerakkan meja pengukuran secara perlahan.

Perawatan dan Kalibrasi Berkala Profile Projector

Proyektor profil konvensional membutuhkan perawatan rutin agar dapat melakukan pengukuran secara terus-menerus dan akurat. Teknisi umumnya melaksanakan pemeliharaan langsung di lokasi pengguna.

Alasannya cukup sederhana, yaitu ukuran alat ini terlalu besar untuk dikirim dan diterima secara teratur. Selain itu, kalibrasi rutin sangat diperlukan untuk memastikan keakuratannya tetap sesuai spesifikasi pabrikan.

Siklus kalibrasi proyektor profil berlangsung antara 6 bulan hingga 3 tahun. Sama seperti pemeliharaan, proses kalibrasi juga dilakukan di tempat dengan mendatangkan teknisi bersertifikat.

Info Terkait Jelajahi Layanan Kalibrasi & Alat Ukur Presisi Giteknindo

Aplikasi Profile Projector di Berbagai Industri

Profile Projector sangat andal untuk pengukuran tanpa sentuh (non-kontak) pada benda yang fleksibel maupun sensitif terhadap sentuhan. Metode non-kontak ini mencegah kerusakan pada objek uji.

Selain itu, perangkat ini sangat cocok untuk target berbentuk kecil yang membutuhkan pengukuran berpresisi tinggi. Beberapa contohnya meliputi prosesor komputer serta berbagai komponen elektronik mikro.

Dalam skala yang lebih luas, industri mesin besar juga memanfaatkan Profile Projector secara intensif. Sektor tersebut mencakup industri penerbangan dan kedirgantaraan, produsen jam tangan, industri elektronik, industri instrumentasi, lembaga penelitian, hingga departemen stasiun pengukuran dan pengujian di semua tingkat.

High Sharpness Industrial Measuring Profile Projector

Giteknindo hadir sebagai distributor alat pengujian dan pengukuran bergaransi resmi di Indonesia. Salah satu produk unggulan kami adalah High Sharpness Industrial Measuring Profile Projector.

Perangkat ini dirancang khusus untuk mengukur benda dengan tingkat kepresisian yang sangat tinggi. Berikut beberapa fitur utamanya:

1. Desain modern dengan struktur kompak serta pengoperasian yang mudah.
2. Mampu merealisasikan pengukuran panjang sekaligus pengukuran sudut.
3. Penerangan kondensor non-bola yang menghasilkan bidang pandang cerah, iluminasi seragam, dan gambar jernih.
4. Sistem tampilan digital multifungsi lengkap dengan antarmuka RS232 serta perangkat lunak pengolah data.
5. Sistem pembuangan panas yang kuat sehingga kinerja alat tetap stabil dalam pemakaian panjang.
6. Menggunakan sumber pencahayaan berkecerahan tinggi dengan umur pakai yang panjang.

Frequently Asked Questions (FAQ)

Apa fungsi utama dari Profile Projector?

Profile Projector berfungsi mengukur elemen bentuk suatu benda seperti posisi, konsentrisitas, profil, kebulatan, kelurusan, serta dimensi ukuran secara optik dan non-kontak.

Berapa lama siklus kalibrasi Profile Projector?

Siklus kalibrasi proyektor profil berlangsung antara 6 bulan hingga 3 tahun. Proses kalibrasi umumnya dilakukan di lokasi pengguna dengan mendatangkan teknisi bersertifikat.

Industri apa saja yang menggunakan Profile Projector?

Perangkat ini digunakan oleh industri penerbangan dan kedirgantaraan, produsen jam tangan, industri elektronik, industri instrumentasi, serta lembaga penelitian dan stasiun pengujian.
