Non-Destructive Test (NDT) adalah metode pengujian material tanpa merusak bagian dari material tersebut, umumnya untuk mendeteksi cacat pada atau dekat permukaan benda. Dari sekian banyak metode NDT, Magnetic Particle Inspection (MPI) termasuk salah satu yang paling sering dipakai karena prosesnya relatif cepat dan biayanya lebih terjangkau dibanding metode NDT lain. Artikel ini membahas prinsip kerja MPI, tiga metode aplikasinya, serta kelebihan dan keterbatasannya.
Ringkasan Cepat
- MPI hanya berlaku untuk material ferromagnetic (baja, besi) — tidak bisa dipakai pada material non-magnetik seperti aluminium atau stainless steel austenitik.
- Prinsip kerja: material dialiri medan magnet, lalu partikel magnetik ditaburkan — partikel akan berkumpul di titik kebocoran fluks magnet yang menandakan cacat.
- Tiga metode aplikasi utama: wet visible (basah), dry visible (kering), dan wet fluorescent.
- Kelebihan utama: portabel, cocok untuk pengujian lapangan, dan pelatihan operatornya relatif murah dan tidak rumit.
Apa Itu Magnetic Particle Inspection (MPI)?
Magnetic Particle Inspection adalah pengujian yang digunakan untuk mengecek adanya diskontinuitas (cacat) pada material yang telah melalui proses pengelasan, pemanasan, machining, dan proses manufaktur lainnya. Benda yang diuji umumnya terbuat dari logam ferromagnetic, karena metode ini memanfaatkan sifat alamiah magnet yang bergerak dari kutub utara menuju kutub selatan — medan magnet memiliki pengaruh kuat pada benda yang mengandung logam di dalamnya.
Prinsip Kerja MPI
Prinsip kerja MPI adalah dengan memberikan magnetisasi pada benda yang diuji, biasanya melalui aliran arus listrik pada bagian dalam benda tersebut. Proses pengujian ini menggunakan daya magnet yang diaplikasikan pada material, dan interpretasi hasil dilakukan berdasarkan bentuk partikel magnet yang terbentuk selama proses magnetisasi.

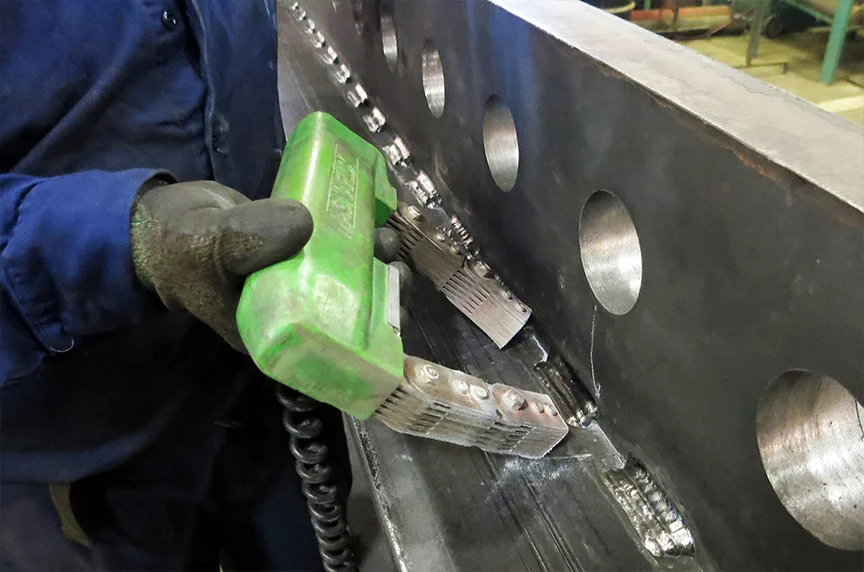

Ada beberapa jenis peralatan untuk mengalirkan medan magnet — yoke, prod, koil, dan coil — yang dipilih sesuai jenis material dan kondisi lapangan. Jika terdapat cacat pada material yang diuji, arah medan magnet akan membelok akibat kebocoran fluks magnetik di titik tersebut. Kebocoran fluks ini kemudian menarik partikel ferromagnetic yang ditaburkan di permukaan, sehingga lokasi cacat dapat ditemukan dengan mudah secara visual.
Tiga Metode Aplikasi Magnetic Particle

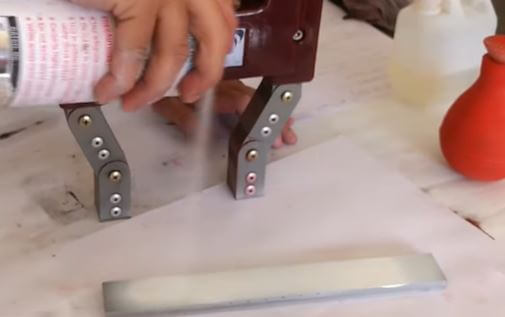

1. Metode Wet Visible (Metode Basah)
Metode ini menggunakan air atau minyak sebagai media suspensi partikel magnetik. Karena partikel terdistribusi merata melalui media cair, metode wet visible umumnya lebih sensitif dibanding metode kering, dan baik dipakai untuk mendeteksi diskontinuitas yang sangat kecil pada permukaan yang halus.

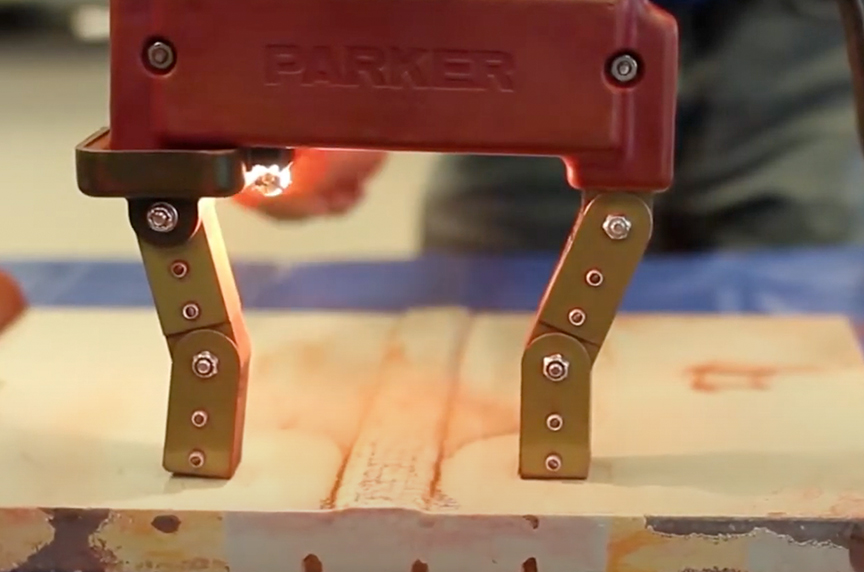

2. Metode Dry Visible (Metode Kering)
Pada metode ini, partikel magnetik yang digunakan berupa bubuk kering, dan lebih cocok dipakai pada material uji dengan permukaan kasar. Partikel magnetik kering tersedia dalam berbagai warna (merah, hitam, abu-abu, kuning, dan lainnya) sehingga kontras antara partikel dan permukaan yang diperiksa dapat dimaksimalkan.
3. Metode Wet Fluorescent
Prinsip kerjanya mirip dengan wet visible, namun serbuk magnet yang dipakai akan terlihat jelas di bawah sinar UV (sekitar 20 lux) dan black light (sekitar 1000 lux), sehingga cocok untuk mendeteksi cacat yang sangat halus pada kondisi pencahayaan terkendali.
| Metode | Media Partikel | Paling Cocok Untuk |
|---|---|---|
| Wet Visible | Suspensi air/minyak | Permukaan halus, cacat berukuran sangat kecil |
| Dry Visible | Bubuk kering berwarna | Permukaan kasar, inspeksi lapangan cepat |
| Wet Fluorescent | Serbuk fluoresen + sinar UV | Deteksi cacat halus dengan kontras tinggi |
Kelebihan dan Kekurangan Magnetic Particle Inspection
✓ Kelebihan
- Portabel dan cocok dipakai untuk pengujian di lapangan
- Pelatihan operator relatif murah dan tidak rumit
- Proses pengujian relatif mudah dan murah dibanding metode NDT lain
- Bisa dipakai pada material yang dicat tipis dan komponen berbentuk pelat
- Peka terhadap retak permukaan yang sangat halus dan diskontinuitas dekat permukaan pada logam baja
✗ Kekurangan
- Pembersihan pasca-pengujian mungkin diperlukan
- Proses demagnetisasi mungkin diperlukan setelah pengujian
- Hanya bisa dipakai pada material ferromagnetic (baja/besi)
- Butuh ampere tinggi untuk material berukuran besar
- Pengujian berulang mungkin diperlukan tergantung kerumitan bagian material
- Material berisiko rusak akibat arc yang timbul saat menggunakan prod atau headstock
Layanan Jasa NDT Magnetic Particle Inspection
PT Global Intan Teknindo, sebagai perusahaan measurement dan monitoring system, menyediakan layanan jasa NDT dengan metode Magnetic Particle Inspection, didukung tim ahli berpengalaman di bidang NDT serta instrumen yang memadai — mulai dari yoke, prod, hingga bahan partikel magnetik sesuai metode yang dibutuhkan.
Jasa NDT (Non-Destructive Test)
Layanan pengujian material tanpa merusak, termasuk metode Magnetic Particle Inspection, dikerjakan oleh tim berpengalaman dengan instrumen yang memadai.
Lihat Layanan
NDT & Inspection Equipment
Katalog peralatan inspeksi non-destruktif untuk kebutuhan pengujian material di lapangan maupun laboratorium.
Lihat KatalogPertanyaan yang Sering Diajukan
Material apa saja yang bisa diuji dengan Magnetic Particle Inspection?
MPI hanya berlaku untuk material ferromagnetic seperti baja dan besi. Material non-magnetik seperti aluminium, tembaga, atau stainless steel austenitik tidak dapat diuji dengan metode ini karena tidak dapat dimagnetisasi.
Apa perbedaan metode wet visible dan dry visible pada MPI?
Wet visible menggunakan suspensi cair (air atau minyak) sehingga lebih sensitif untuk cacat sangat kecil pada permukaan halus, sementara dry visible menggunakan bubuk kering yang lebih cocok untuk permukaan kasar dan inspeksi lapangan yang cepat.
Apakah semua jenis cacat bisa terdeteksi dengan MPI?
Tidak selalu. MPI paling peka mendeteksi cacat di permukaan atau sedikit di bawah permukaan. Cacat yang orientasinya sejajar dengan arah medan magnet berisiko tidak terdeteksi, sehingga arah magnetisasi perlu disesuaikan dari beberapa sudut untuk hasil yang lebih menyeluruh.
Apakah material perlu perlakuan khusus setelah diuji dengan MPI?
Umumnya ya. Material mungkin perlu dibersihkan dari sisa partikel magnetik, dan pada beberapa kasus perlu melalui proses demagnetisasi agar sisa medan magnet tidak mengganggu proses atau komponen selanjutnya.
