Para insinyur sering menghadapi tantangan berat saat mereka membangun infrastruktur raksasa seperti jalan tol lintas provinsi atau kompleks pergudangan. Mereka tidak selalu menemukan tanah keras yang padat di lokasi proyek. Kadang kala, kontraktor harus mendirikan fondasi bernilai triliunan rupiah di atas lahan yang terasa empuk bagaikan spons basah raksasa. Tantangan ekstrem ini memaksa para ahli geoteknik untuk menaklukkan lahan gambut (peat soil). Di Indonesia, hamparan tanah berlumpur ini mendominasi jutaan hektar wilayah strategis di Sumatera, Kalimantan, dan Papua. Oleh karena itu, penggunaan magnetic extensometer tanah gambut menjadi langkah awal yang sangat krusial.
Pesatnya agenda ekspansi pembangunan nasional membuat kita tidak bisa lagi menghindari area gambut. Para konsultan wajib menerapkan rekayasa geoteknik yang matang. Tantangan terbesarnya bukan sekadar meratakan permukaan, melainkan mengendalikan proses amblas yang berpusat jauh di bawah tanah. Saat alat berat menempatkan beban di atas gambut, tanah tersebut menyusut drastis. Jika Anda membiarkan proses penyusutan (penurunan) ini terjadi tanpa pantauan yang presisi, Anda berisiko menghadapi akibat fatal. Jalan tol bisa retak bergelombang, bahkan tiang pancang bisa patah bergeser di dalam tanah.
Untuk mencegah bencana kegagalan struktur, manajer proyek sangat bergantung pada data akurat. Mereka membutuhkan teknologi canggih yang mampu "melihat" tembus pandang ke dalam perut bumi. Alat ini membantu tim mengetahui seberapa cepat dan pada kedalaman berapa tanah mengalami penyusutan.
Karakteristik Kritis Sebelum Memasang Magnetic Extensometer Tanah Gambut
Sebelum kita membahas teknologi pemantauannya, kita wajib memahami mengapa tanah gambut sangat menantang bagi para insinyur sipil. Proses alam membentuk lahan gambut dari akumulasi sisa-sisa vegetasi seperti pohon, ranting, dan lumut yang membusuk secara tidak sempurna. Lingkungan yang selalu tergenang air asam menghalangi mikroorganisme pengurai untuk bekerja maksimal.
Karena serat-serat organik mendominasi strukturnya, tanah gambut memiliki rongga atau pori-pori yang sangat besar. Mengacu pada literatur gambut, kondisi ini melahirkan karakteristik utama yang membahayakan konstruksi, yakni kadar air yang luar biasa tinggi. Pada beberapa kasus ekstrem, tanah gambut mengandung air hingga 80 persen dari total volumenya.
Ahli teknik membagi proses penurunan lahan gambut menjadi dua fase panjang. Fase pertama mencakup pemampatan primer akibat keluarnya air. Fase kedua melibatkan pemampatan sekunder yang terjadi saat materi organik mengalami deformasi dan pelapukan. Ketidakpastian fase ini memaksa setiap proyek skala besar untuk menerapkan pemantauan bawah permukaan secara berkelanjutan.
Mengenal Solusi Magnetic Extensometer Tanah Gambut
Secara sederhana, magnetic extensometer tanah gambut bekerja sebagai sistem pengukuran geoteknik vertikal. Pabrikan merancang alat ini untuk mendeteksi pergerakan atau penurunan tanah (settlement) pada beberapa titik kedalaman sekaligus. Instrumen ini tidak sekadar mengukur berapa sentimeter permukaan atas amblas, melainkan membedah secara rinci lapisan mana yang paling banyak menyusut, baik di kedalaman 2 meter, 5 meter, maupun 10 meter.

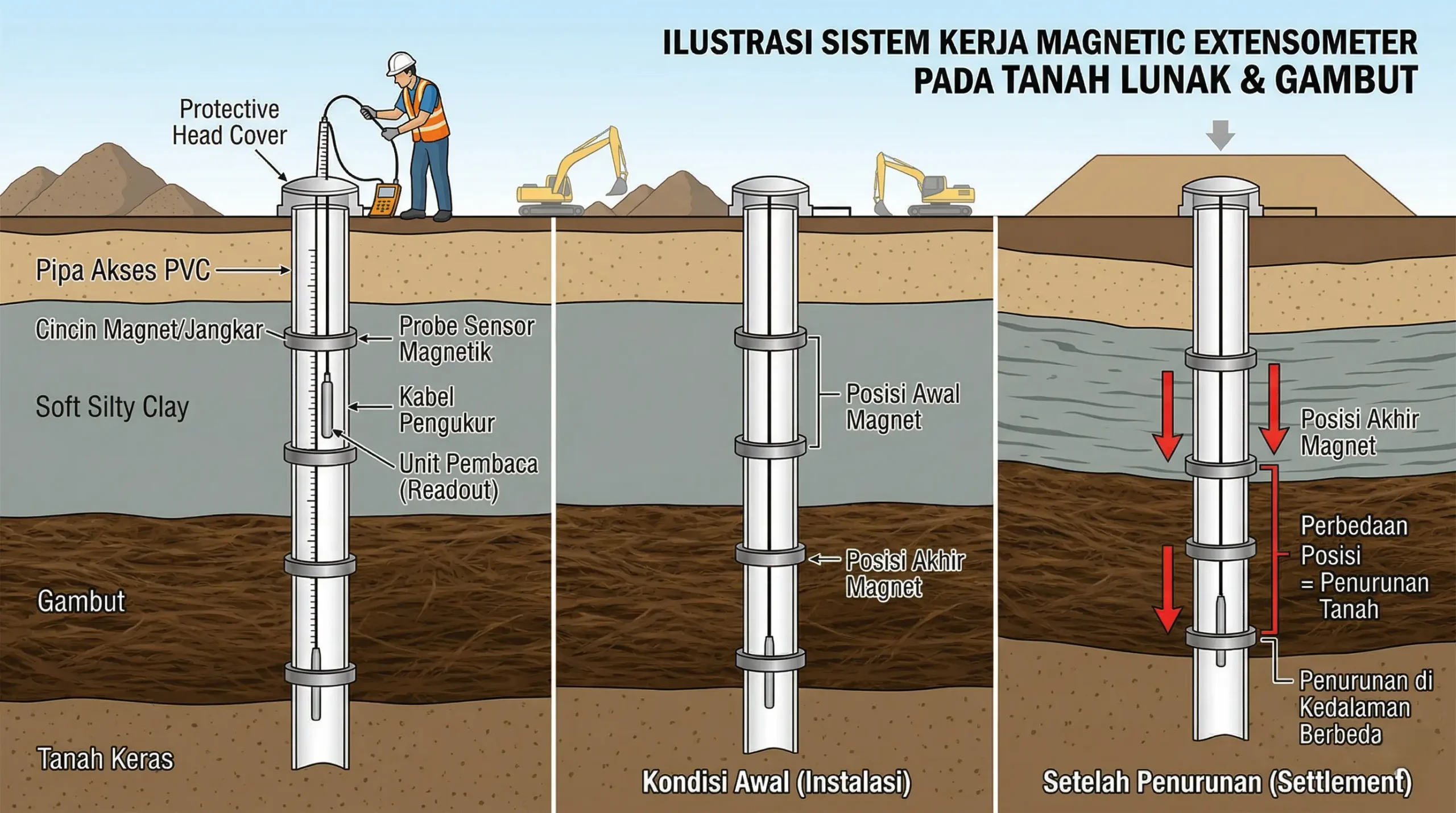

Ilustrasi skematik penempatan Magnetic Extensometer yang menembus berlapis-lapis formasi tanah lunak hingga mencapai tanah keras.
Anda bisa membayangkan instrumen ini sebagai pita ukur canggih yang menancap permanen di dalam bumi. Instrumen ini memberikan data presisi tinggi dan mampu bertahan menghadapi lingkungan ekstrem seperti tingkat keasaman gambut yang korosif. Teknisi lapangan dapat membaca datanya secara langsung tanpa memerlukan sistem telemetri kelistrikan yang rawan rusak di area rawa.
Komponen Utama dan Mekanisme Kerja Alat
Sistem magnetic extensometer tanah gambut beroperasi menggunakan prinsip mekanika dasar yang logis dan memiliki tiga komponen fundamental pembentuk sistemnya.
Pertama, Pipa Pemandu Akses (Access Tube). Pabrik membuat pipa ini dari material PVC berkualitas tinggi. Teknisi menancapkan pipa secara vertikal menembus seluruh lapisan gambut yang lembek. Pipa ini akan berhenti turun ketika ujung bawahnya menghantam lapisan tanah keras (hard strata). Pipa PVC ini berfungsi sebagai titik referensi absolut (datum nol) karena berpijak pada fondasi yang stabil.
Kedua, Cincin Target Magnetik (Magnetic Targets). Komponen ini merupakan inti dari sistem pelacakan. Teknisi memasang target magnetik yang memiliki lubang di tengahnya mengelilingi pipa akses. Magnet ini bisa bebas bergerak naik atau turun menyusuri dinding luar pipa. Jika lapisan tanah gambut di kedalaman 4 meter mengalami konsolidasi, target magnetik akan ikut terseret turun bersama tanah.

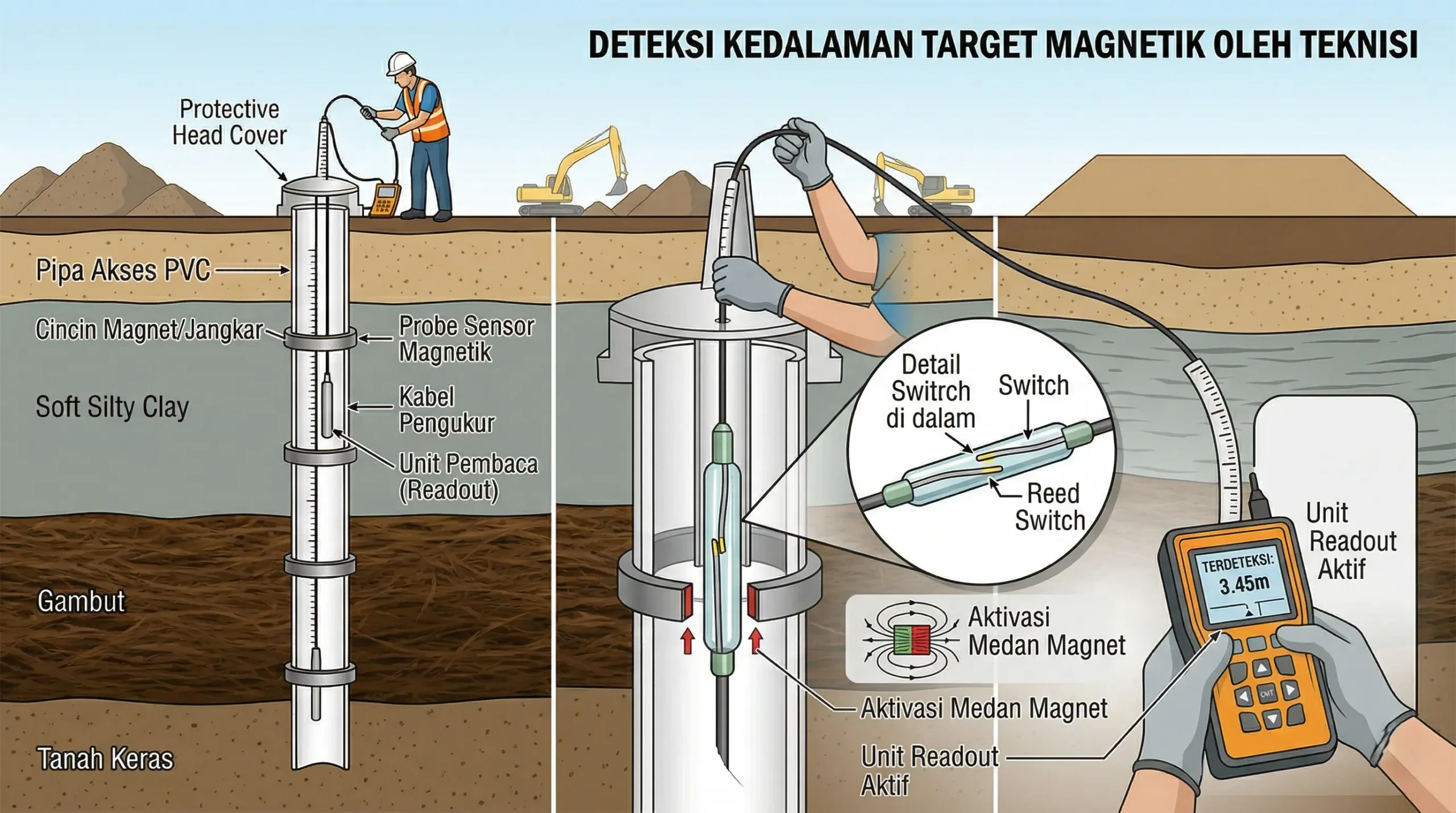

Operator sedang memasukkan probe sensor (reed switch) ke dalam pipa untuk mendeteksi kedalaman target magnetik.
Tahapan Pembacaan Data di Lapangan
Komponen ketiga adalah Alat Pembaca (Readout Probe & Reed Switch). Insinyur menggunakan alat ini untuk mengetahui posisi target magnet setelah beberapa bulan menancap di tanah. Alat ini memiliki probe silinder stainless steel yang mengandung sensor induksi magnetik. Operator menyambungkan probe ke pita ukur milimeter lalu menurunkannya ke dalam pipa pemandu. Saat probe mendeteksi medan magnet, alat pembaca akan membunyikan suara bising (buzzer). Operator kemudian mencatat angka yang tertera pada pita ukur.
Baca Juga Aplikasi Extensometer untuk Monitoring Stabilitas Terowongan & TambangMetode Instalasi yang Membutuhkan Akurasi Tinggi
Membaca data alat ini memang mudah, namun instalasinya menuntut keahlian spesialis geoteknik. Tim lapangan memulai proses dengan mengebor tanah secara vertikal. Tim pengeboran sering menggunakan fluida khusus atau pipa pelindung (casing) sementara karena tanah gambut sangat rentan longsor ke dalam lubang bor.
Setelah mata bor menyentuh tanah keras, tim perlahan memasukkan pipa akses yang sudah membawa target magnetik. Teknisi melepas tuas penahan agar kaki-kaki baja mencengkeram dinding tanah gambut. Langkah terakhir melibatkan proses grouting (penyemenan). Pekerja mengisi ruang kosong antara dinding tanah dan pipa dengan campuran bentonit-semen. Campuran semen ini harus cukup lentur agar bisa ikut hancur dan turun bersama tanah.
Keunggulan Mutlak Dibandingkan Pemantauan Konvensional
Beberapa kontraktor mungkin bertanya mengapa mereka tidak menggunakan Settlement Plate (plat ukur penurunan) saja di atas permukaan tanah. Metode plat ukur memang menawarkan harga murah dan kemudahan pembacaan topografis. Namun, Settlement Plate hanya memberikan satu nilai akhir, yaitu total penurunan permukaan tanah secara keseluruhan.
Mengetahui total penurunan saja tidak pernah cukup bagi insinyur yang membangun rel kereta api di atas lahan gambut. Mereka wajib membedah lapisan mana yang masih aktif turun. Alat magnetic extensometer tanah gambut menyajikan grafik pemotongan melintang (cross-sectional data) yang akurat. Jika data membuktikan bahwa lapisan sedalam 8 meter belum selesai memadat, kontraktor wajib menunda aktivitas pengecoran struktur. Langkah preventif ini menyelamatkan proyek dari bahaya retak struktur.
Sinergi Tak Terpisahkan: Extensometer dan Piezometer
Praktik geoteknik modern hampir tidak pernah membiarkan magnetic extensometer bekerja sendirian di area rawa. Konsultan selalu memasangkan alat ini dengan instrumen pengukur tekanan air pori, yaitu Piezometer.
Ahli tanah memahami bahwa penurunan tanah berkaitan erat dengan proses keluarnya air dari dalam pori-pori tanah. Extensometer bertugas mengukur seberapa banyak tanah menyusut, sedangkan Piezometer mengukur seberapa banyak air berhasil keluar akibat beban konstruksi. Sinergi dua data instrumen ini memampukan konsultan untuk menyimpulkan derajat pemadatan tanah secara pasti.
Pertanyaan Umum (FAQ) Seputar Pemantauan Penurunan Tanah
Apakah instrumen ini bisa dibongkar dan dipakai ulang di proyek lain?
Kontraktor tidak bisa membongkar sistem yang sudah menancap. Pipa akses, target magnetik, dan material grouting akan tertanam permanen di dalam bumi. Namun, teknisi bisa membawa alat pembaca (readout probe) yang bersifat portabel ke berbagai proyek berbeda.
Berapa batas kedalaman maksimum untuk pemasangan alat ini?
Tim instalasi bisa memasang instrumen ini hingga menembus kedalaman 100 meter. Praktik penanganan lahan gambut di Indonesia biasanya menuntut instalasi hingga menembus lapisan tanah keras stabil di kedalaman 10 hingga 35 meter.
Apakah alat mendukung pembacaan data secara otomatis via internet?
Tipe standar mewajibkan pembacaan manual oleh teknisi di lapangan. Namun, pengembang teknologi saat ini memungkinkan integrasi probe ekstensometer dengan sensor otomatis (datalogger) untuk mengirim data secara real-time ke ruang kontrol via koneksi nirkabel.
Berapa banyak target magnet yang mengisi satu lubang bor?
Jumlah target bergantung pada kompleksitas pelapisan tanah dari hasil pengeboran inti. Konsultan umumnya meminta teknisi memasang target pada setiap interval 2 hingga 3 meter di sepanjang zona tanah lunak.
Bagaimana perawatan sistem ini selama masa konstruksi berjalan?
Pekerja proyek wajib melindungi ujung pipa yang muncul di permukaan tanah. Teknisi harus menutup rapat ujung pipa dengan pelindung baja (protector cap) untuk mencegah masuknya air hujan atau lumpur yang bisa memblokir jalur probe sensor.
Penyedia Solusi Pemantauan Geoteknik Terpercaya di Indonesia
Manajemen proyek tidak boleh melakukan metode coba-coba saat mengatasi kompleksitas lahan gambut. Kesalahan pembacaan perilaku tanah sekecil apa pun akan memicu kegagalan infrastruktur bernilai miliaran rupiah. Kontraktor wajib menggunakan instrumen bersertifikasi internasional dan menyerahkan proses instalasi kepada tenaga ahli yang kompeten.
Apabila proyek strategis Anda membutuhkan kepastian data pergerakan tanah, kami merekomendasikan solusi dari principal yang sudah memiliki reputasi unggul di lapangan:
CEP Magnetic Extensometer
Sistem pemantauan penurunan tanah dari merek terkemuka CEP yang menawarkan durabilitas ekstrem terhadap senyawa korosif di lahan gambut. Alat ini memberikan resolusi pemetaan pergerakan tanah lapis demi lapis untuk keamanan fondasi proyek jalan tol.
Lihat Spesifikasi Lengkap
Geovan Vibrating Wire Piezometer
Pendamping wajib ekstensometer keluaran Geovan untuk mengawal konsolidasi tanah lunak. Sensor cerdas mutakhir ini membaca tren pelepasan tekanan air pori secara aktual dengan keandalan data jangka panjang di area proyek geoteknik ekstrem.
Lihat Spesifikasi LengkapUntuk mengamankan presisi data, percayakan pekerjaan ini kepada PT Global Intan Teknindo. Tim teknis kami memiliki rekam jejak panjang dalam menyuplai dan merangkai instrumen geoteknik di berbagai mega proyek nasional. Kami siap mendampingi Anda mulai dari fase perencanaan awal hingga eksekusi pembacaan data di lapangan.
Kesimpulan
Para insinyur yang mengeksekusi proyek infrastruktur masif di atas hamparan lahan gambut pada dasarnya sedang mempraktikkan seni berdamai dengan dinamika alam. Kontraktor memang tidak mungkin mencegah fenomena amblasnya permukaan tanah. Namun, insinyur bisa memprediksi, mengkalkulasi, dan mengakomodasi proses penyusutan tersebut melalui rekayasa teknik tingkat tinggi. Instrumen pemantauan hadir sebagai pilar utama pelindung aset proyek dan keselamatan publik.
Penerapan magnetic extensometer tanah gambut menghadirkan transparansi data bawah tanah yang sebelumnya gelap gulita bagi para perencana bangunan. Tim manajemen konstruksi bisa merumuskan keputusan lapangan yang akurat, menghindari penundaan jadwal kerja, dan memastikan fondasi kokoh di masa depan. Perusahaan hanya perlu mengalokasikan secuil anggaran untuk pengadaan teknologi geoteknik demi mendapatkan jaminan berdirinya infrastruktur yang tangguh selama puluhan tahun.
