Artikel ini membahas pentingnya proses kalibrasi hammer test (Schmidt Hammer Test) sebagai metode non-destruktif (NDT). Langkah ini bertujuan mengukur kekuatan tekan beton secara akurat di industri konstruksi. Karena kondisi permukaan beton dan kelembaban memengaruhi hasil uji, maka teknisi harus melakukan kalibrasi rutin menggunakan landasan standar. Oleh karena itu, PT Global Intan Teknindo hadir menjadi mitra tepercaya penyedia alat dan layanan monitoring teknik sipil di Indonesia.
Di dunia konstruksi atau teknik sipil, memastikan kekuatan struktur bangunan adalah fondasi utama yang mutlak terpenuhi. Selain itu, para praktisi lapangan sering memilih Schmidt Hammer sebagai instrumen praktis untuk menguji kekuatan tekan ini. Namun, alat presisi ini tidak akan memberikan performa terbaik tanpa adanya pemeliharaan berkala. Oleh karena itu, kalibrasi hammer test menjadi rahasia utama di balik penjaminan struktur beton yang kuat, aman, dan tahan lama.

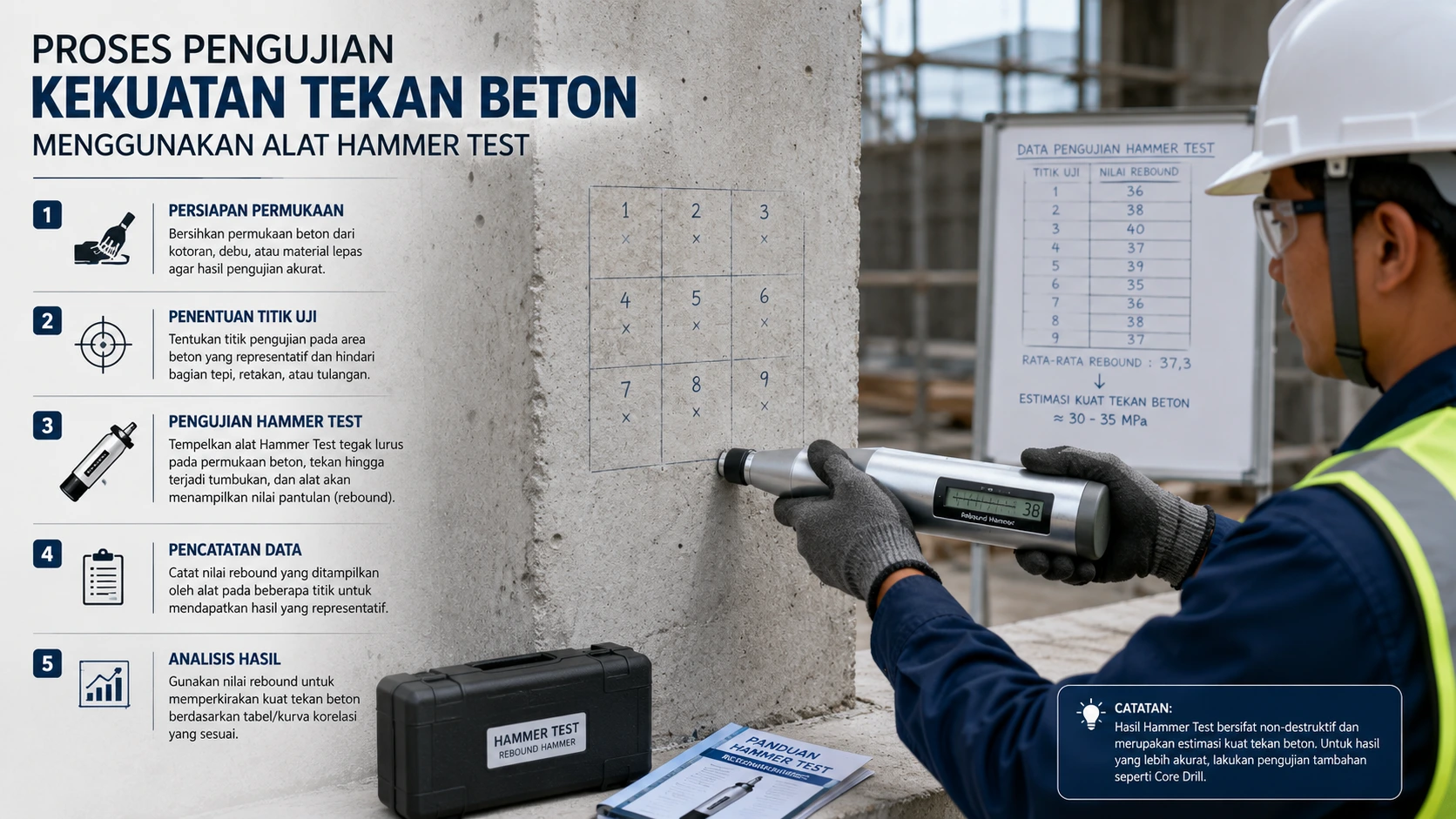

Inspeksi material beton menggunakan Hammer Test membantu mengukur nilai kekerasan permukaan secara praktis dan real-time.
Pengertian Hammer Test
Hammer Test, atau yang sering dikenal secara luas dengan sebutan Schmidt Hammer Test maupun Rebound Hammer Test, merupakan metode pengujian non-destruktif (NDT). Metode ini berfungsi untuk mengukur kekuatan tekan beton tanpa merusak komponen struktur yang diuji. Ernst Schmidt, seorang insinyur asal Swiss, pertama kali menemukan alat ini pada era 1950-an. Selanjutnya, instrumen tersebut tetap menjadi standar andalan para praktisi lapangan karena efisiensi mobilitasnya.
Prinsip kerja dari alat hammer test ini tergolong sangat sederhana namun tetap presisi. Pertama, sistem mekanis alat melepaskan massa pegas internal untuk memukul permukaan beton target secara langsung. Sesaat setelah hantaman terjadi, massa tersebut akan memantul kembali (rebound). Kemudian, skala linear instrumen merekam nilai atau indeks jarak pantulan tersebut untuk Anda korelasikan secara matematis ke dalam grafik hubungan mutu kuat tekan beton.
Manfaat Utama Penggunaan Hammer Test
Implementasi perangkat uji portabel ini memberikan kontribusi yang sangat signifikan dalam proses pengendalian mutu (quality control) proyek konstruksi. Berikut adalah beberapa keunggulan utama yang ditawarkan oleh instrumen ini:
- Non-Destruktif (Tanpa Merusak): Pengujian ini sama sekali tidak merusak atau melemahkan integritas struktur beton yang sudah terpasang di lapangan.
- Cepat dan Efisien: Anda hanya memerlukan waktu hitungan menit di tiap titik lokasi untuk mendapatkan indikasi awal nilai kelayakan beton.
- Sangat Portable: Desain alat yang ringkas dan ringan membuatnya sangat mudah dibawa ke mana saja, terutama untuk area-area kerja yang sulit dijangkau.
- Biaya Ekonomis: Sistem pengujian ini memangkas pengeluaran anggaran jika Anda bandingkan dengan pengerjaan destruktif seperti core drill massal.
Proses Kalibrasi Hammer Test
Sebelum mengoperasikannya untuk pengambilan data struktural, Anda wajib melakukan tahap penyetelan standar pada perangkat. Kalibrasi berkala sangat krusial karena keausan pegas internal dapat menyebabkan penyimpangan (drift) nilai pantul. Akibatnya, alat akan menghasilkan kesalahan pembacaan mutu beton asli di lapangan jika Anda mengabaikan proses ini.
Secara umum, proses kalibrasi ini melibatkan pengujian alat pada sebuah landasan uji khusus berbobot berat yang bernama *Anvil* (blok kalibrasi standar). Komponen anvil ini memiliki nilai ketahanan yang sudah diketahui secara mutlak. Berikut adalah rincian tahapan kalibrasi detail yang biasa dilakukan oleh teknisi laboratorium:
- Persiapan Alat: Teknisi memeriksa seluruh komponen fisik eksternal Hammer Test agar berada dalam kondisi bersih, bebas dari sisa debu semen, dan tidak mengalami malfungsi.
- Pengaturan Tempat: Menempatkan landasan kalibrasi anvil pada bidang permukaan yang stabil, rigid, keras, dan sepenuhnya bebas dari getaran eksternal.
- Pengujian Awal: Melakukan serangkaian pukulan pemanasan awal (pre-test shots) pada anvil untuk menstabilkan kondisi regangan pegas di dalam alat.
- Perekaman Indeks Pantul: Menembakkan alat secara vertikal tegak lurus sebanyak beberapa kali pada anvil, kemudian mencatat angka pantulan yang dihasilkan untuk mencocokkan standar deviasi pabrikan (misalnya nilai rebound ideal anvil berada di kisaran angka 80 ± 2).
Perbandingan Metode Kalibrasi: Digital vs Manual
Seiring berkembangnya teknologi instrumentasi geoteknik, kini tipe produk pengujian terbagi menjadi varian mekanis manual dan sistem elektronik digital. Kedua tipe ini memiliki karakteristik penanganan kalibrasi yang berbeda:
| Aspek Perbandingan | Kalibrasi Hammer Test Manual | Kalibrasi Hammer Test Digital |
|---|---|---|
| Teknologi Pendukung | Menggunakan penyetelan mekanis murni tanpa bantuan komponen sirkuit elektronik. | Memanfaatkan sensor optik, sensor kecepatan, dan perekaman micro-controller digital. |
| Parameter Pengukuran | Berfokus pada verifikasi fisik massa komponen dan ketepatan penunjukan jarum skala. | Mengukur kecepatan tumbukan, energi kinetik pegas, dan respons gelombang balik. |
| Tingkat Akurasi | Sangat bergantung pada ketelitian mata operator saat membaca pergeseran indikator garis. | Sangat tinggi dan konsisten berkat eliminasi faktor kesalahan pengamatan manusia (human error). |
| Pengolahan Data | Operator mencatat data secara manual pada form fisik lalu menghitungnya menggunakan rumus konversi kertas grafik. | Sistem menyimpan hasil secara otomatis pada memori alat dan langsung menyiapkannya dalam format digital. |
Kelebihan dan Kekurangan Instrumen Hammer Test
Meskipun alat ini menjadi solusi skrining tercepat, namun praktisi sipil wajib memahami batasan operasionalnya di lapangan. Hal ini penting agar Anda tidak melakukan salah interpretasi data pada laporan akhir.
Kelebihan:
Alat ini sangat praktis dan mudah digunakan tanpa memerlukan keahlian pemrograman tingkat tinggi. Setelah mendapatkan pelatihan singkat, siapa saja dapat mengaplikasikannya secara benar. Selain itu, kecepatan keluaran hasil menjadikannya instrumen terbaik dalam memetakan keseragaman mutu beton (uniformity) pada seluruh area bangunan gedung.
Kekurangan / Batasan:
Hasil pengukuran sangat rentan terhadap ketidakakuratan jika permukaan beton bertekstur kasar, keropos, atau tidak rata. Selain itu, faktor lingkungan eksternal seperti tingginya tingkat kelembaban permukaan beton, karbonasi, serta keberadaan agregat kasar juga dapat mendistorsi nilai pantulan asli.
Mitra Penyedia Produk dan Jasa Pengujian Struktur di Indonesia
Untuk menghindari malfungsi hasil pengujian yang berisiko fatal pada keselamatan bangunan, maka pengerjaan kalibrasi instrumentasi sipil harus diserahkan kepada tenaga ahli. Oleh karena itu, pilihlah lembaga yang kompeten serta memiliki rekam jejak sertifikasi yang jelas.
PT Global Intan Teknindo hadir sebagai mitra ahli geoteknik terdepan di Indonesia. Kami siap melayani kebutuhan rekayasa tanah, pengujian struktur, dan monitoring instrumen presisi Anda. Karena kami berkomitmen mendukung keberhasilan infrastruktur tanah air, maka kami menyediakan perangkat pengujian orisinal terbaik sekaligus jasa pelayanan teknis yang profesional.
PORTOFOLIO Jelajahi rekam jejak pengerjaan inspeksi struktur dan kalibrasi instrumentasi oleh tim ahli kamiRekomendasi Produk Pengujian Kualitas Beton
Guna menunjang keandalan inspeksi mutu beton di area proyek Anda, berikut adalah rekomendasi lini instrumen terbaik yang dapat Anda peroleh melalui PT Global Intan Teknindo:

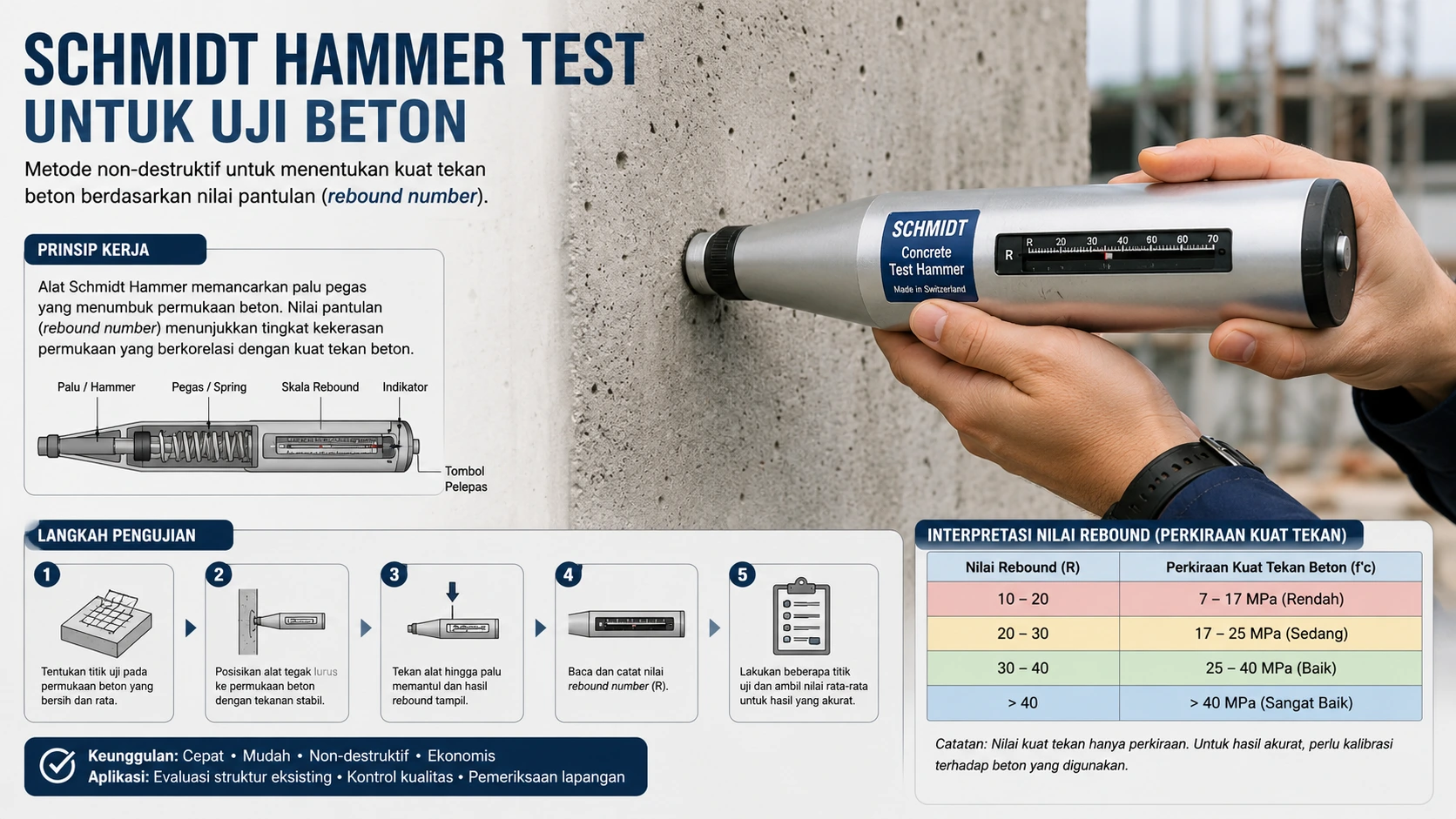

Schmidt Concrete Hammer Test Varian Standar
Instrumen penguji kekerasan permukaan beton portabel dengan tingkat durabilitas tinggi. Pilihan utama untuk kontraktor dalam pengujian mutu jalan beton, pilar jembatan, dan kolom bangunan.
Lihat Detail Produk

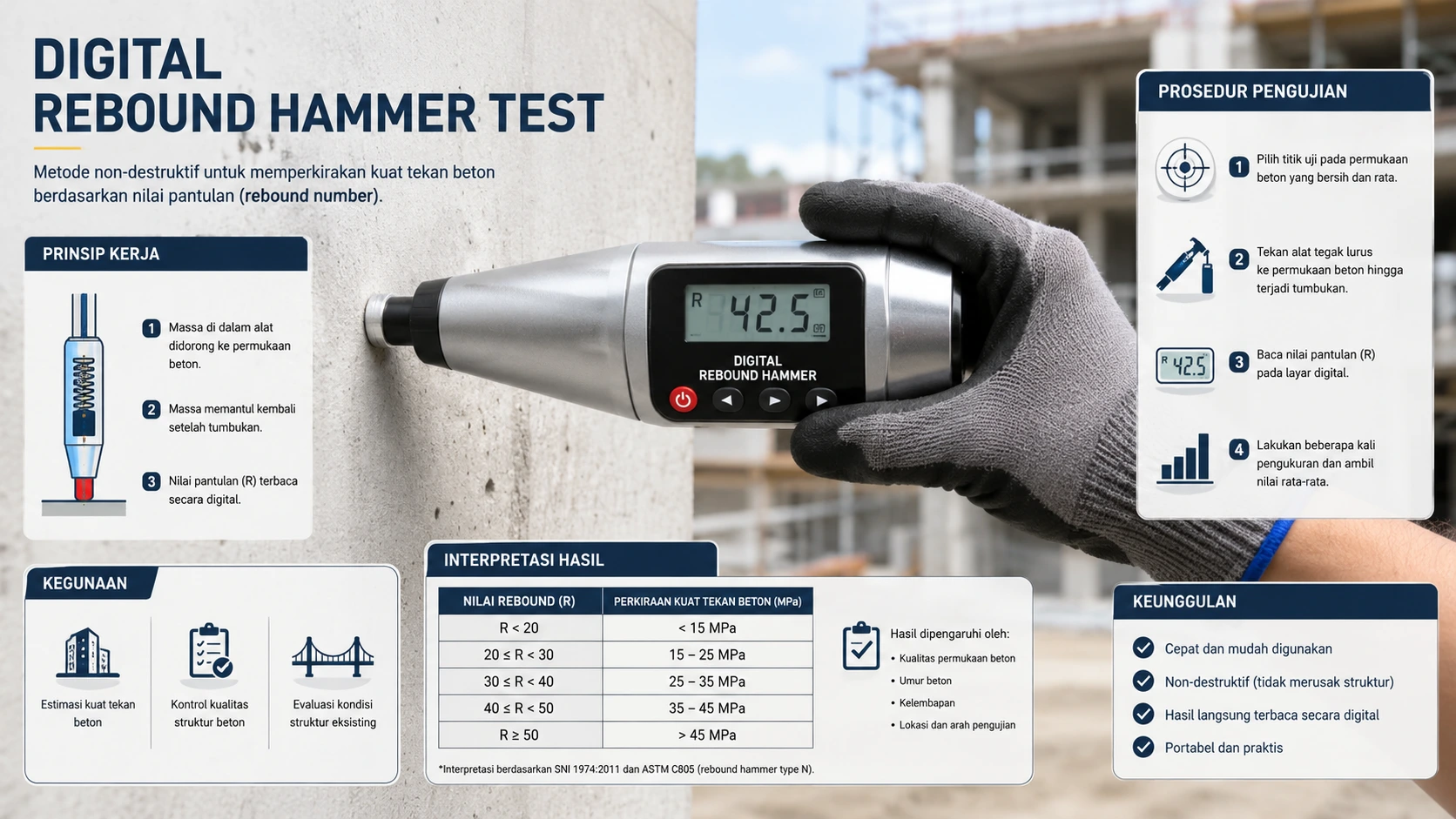

Digital Rebound Hammer Test System
Dilengkapi fitur konversi nilai otomatis, penyimpanan memori internal berkapasitas besar, dan konektivitas digital untuk efisiensi pembuatan laporan QA/QC tanpa kendala data manual.
Ajukan Penawaran ProdukFAQ (Pertanyaan yang Sering Diajukan)
Berapa sering idealnya alat Hammer Test harus dikalibrasi?
Sesuai dengan standar internasional, teknisi menyarankan kalibrasi ulang setiap kali alat telah mencapai 1.000 hingga 2.000 kali pukulan (tembakan). Namun, Anda tetap perlu melakukannya minimal setiap 1 tahun sekali jika alat jarang digunakan guna menjaga keandalan pegas mekanisnya.
Apakah Hammer Test bisa menggantikan pengujian Core Drill sepenuhnya?
Tidak bisa. Hammer Test hanya berfungsi sebagai alat skrining awal (screening tool) untuk memetakan keseragaman kualitas. Namun, jika Anda menemukan area beton dengan nilai indeks pantul rendah, maka Anda harus melakukan uji core drill destruktif sebagai verifikasi final.
Mengapa kelembaban pada permukaan beton dapat memengaruhi hasil uji?
Sebab kelembaban tinggi atau keberadaan lapisan air tipis pada pori permukaan beton bertindak sebagai peredam alami (cushioning effect). Kondisi ini membuat air menyerap energi benturan, sehingga skala alat akan menampilkan nilai pantulan (rebound) yang lebih rendah dari kekuatan aslinya.
Kesimpulan
Menjaga akurasi instrumen melalui tindakan kalibrasi hammer test secara berkala merupakan prosedur wajib di industri konstruksi sipil modern. Karena kesalahan kecil pada analisis indeks pantul dapat berdampak buruk, maka Anda tidak boleh mengabaikan pengujian keamanan ini pada bangunan komersial maupun infrastruktur publik.
Guna menjamin keandalan data inspeksi Anda, serahkan kebutuhan pengadaan alat serta penanganan teknis pengujian struktur Anda kepada tenaga profesional. Bersama jaminan produk bermutu tinggi dan layanan terintegrasi dari PT Global Intan Teknindo, mari kita wujudkan standar bangunan Indonesia yang kokoh dan aman.
