Integrasi Piezometer dan Data Logger untuk Pemantauan Geoteknik Otomatis

giteknindo@gmail.com

Pernahkah Anda membayangkan bagaimana para insinyur memastikan sebuah bendungan raksasa tidak jebol atau lereng di pinggir jalan tol tidak longsor saat hujan deras? Jawabannya bukan hanya pada beton yang kuat, melainkan pada pemahaman mendalam tentang apa yang terjadi di bawah tanah. Salah satu musuh terbesar stabilitas tanah adalah tekanan air pori yang tidak terkendali. Di sinilah teknologi pemantauan geoteknik modern mengambil peran vital, mengubah cara kita mendeteksi bahaya dari metode manual yang lambat menjadi sistem otomatis yang cerdas dan responsif.

Artikel ini akan mengupas tuntas bagaimana integrasi antara alat ukur tekanan air (Piezometer) dengan pencatat data otomatis (Data Logger) bekerja sebagai sistem peringatan dini yang menyelamatkan nyawa dan aset bernilai tinggi.

Mengenal Komponen Utama: Piezometer dan Data Logger

Sebelum membahas kecanggihan sistem otomatisnya, penting bagi orang awam untuk memahami dua aktor utama dalam sistem ini secara terpisah.

1. Apa itu Piezometer?

Secara sederhana, piezometer adalah “termometer” untuk tekanan air di dalam tanah. Jika termometer mengukur suhu, piezometer mengukur tekanan air pori. Tekanan air pori adalah tekanan yang diberikan oleh air tanah di celah-celah bebatuan atau butiran tanah.

Mengapa ini penting? Karena air yang bertekanan tinggi di dalam tanah dapat mengurangi kekuatan tanah untuk menahan beban. Bayangkan pasir pantai; saat basah ia padat, tapi jika terlalu banyak air (seperti saat ombak datang), ia menjadi bubur yang tidak bisa menahan beban pijakan Anda. Dalam skala besar, fenomena ini bisa meruntuhkan gedung atau menyebabkan tanah longsor.

Ada berbagai jenis piezometer, namun yang paling umum digunakan dalam sistem otomatis adalah Vibrating Wire Piezometer (Piezometer Kawat Bergetar). Alat ini menggunakan frekuensi getaran kawat untuk mengukur tekanan, yang terbukti sangat akurat dan tahan lama untuk penggunaan jangka panjang.

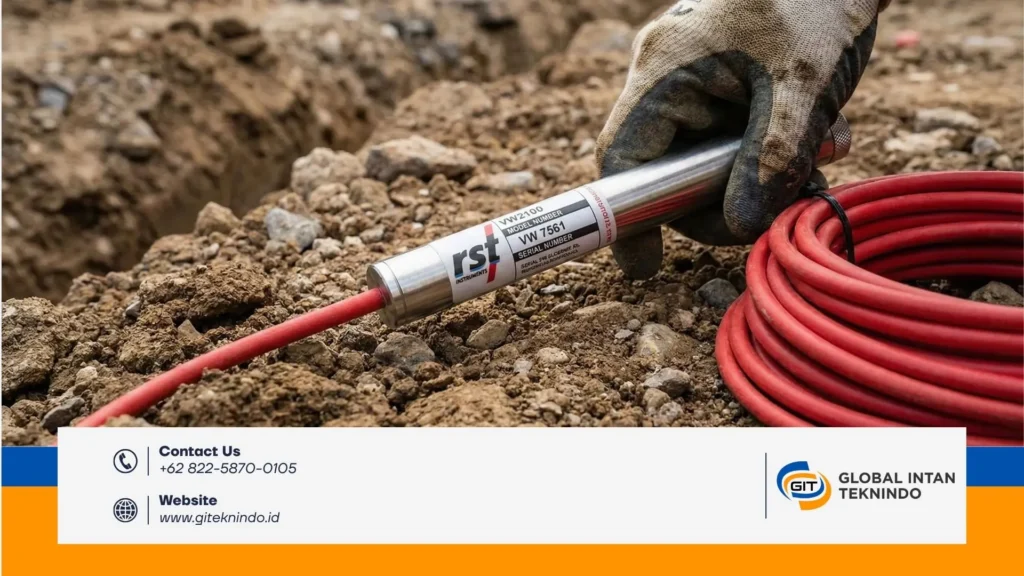

Detail sensor vibrating wire piezometer stainless steel dan kabel untuk pengukuran tekanan air pori tanah.

2. Apa itu Data Logger?

Jika piezometer adalah indra perasa, maka Data Logger adalah otak pengingatnya. Dalam metode konvensional, seorang teknisi harus datang ke lokasi, menurunkan alat baca ke lubang bor, dan mencatat angka di kertas. Ini tidak efisien dan berisiko kesalahan manusia.

Data Logger adalah perangkat elektronik yang terhubung langsung ke piezometer. Tugasnya adalah membaca data dari sensor secara otomatis pada interval waktu yang telah ditentukan (misalnya setiap 15 menit atau setiap jam), menyimpan data tersebut dalam memori internalnya, dan kemudian mengirimkannya ke komputer pusat.

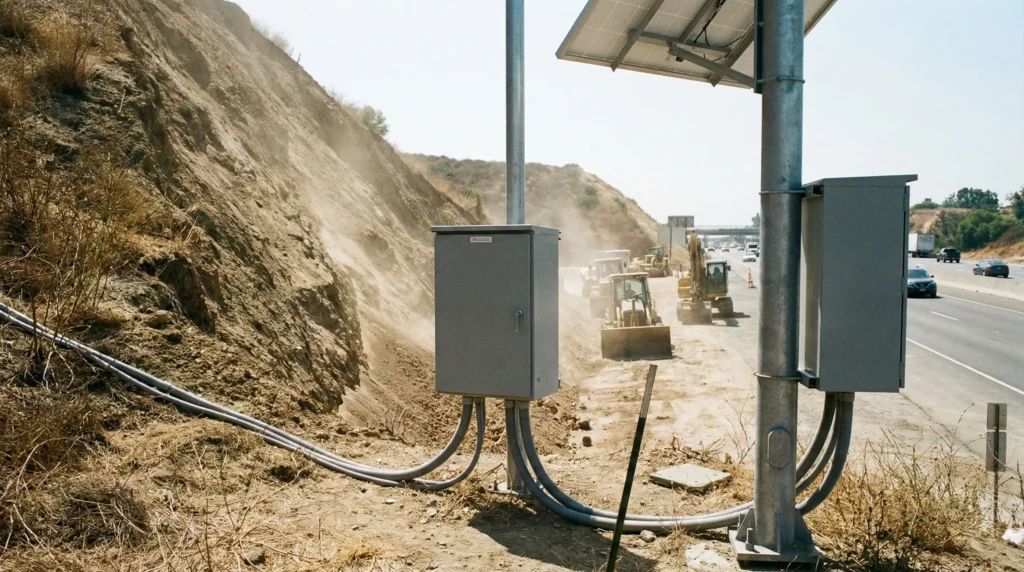

Perangkat data logger otomatis dengan panel surya dan pelindung cuaca untuk sistem monitoring geoteknik real-time.

Bagaimana Integrasi Sistem Ini Bekerja Secara Real-Time?

Integrasi piezometer dan data logger menciptakan sebuah ekosistem pemantauan yang dikenal sebagai Sistem Instrumentasi Geoteknik Otomatis. Berikut adalah alur kerja sistem ini dari dalam tanah hingga ke layar komputer Anda:

  1. Penginderaan (Sensing): Piezometer yang ditanam di kedalaman tertentu mendeteksi perubahan tekanan air pori. Perubahan tekanan ini diubah menjadi sinyal listrik (biasanya berupa frekuensi Hz pada tipe Vibrating Wire).
  2. Akuisisi Data: Data Logger yang terpasang di permukaan tanah menerima sinyal tersebut melalui kabel. Logger akan merekam data tersebut lengkap dengan penanda waktu (timestamp).
  3. Transmisi Data (Telemetri): Ini adalah kunci dari sistem “Real-Time”. Data Logger dilengkapi dengan modem komunikasi, baik itu menggunakan jaringan seluler (GSM/4G), gelombang radio (LoRa), atau bahkan satelit. Alat ini mengirimkan paket data ke server berbasis awan (cloud server).
  4. Visualisasi & Analisis: Pengguna (insinyur atau pemilik proyek) mengakses data tersebut melalui dasbor web di laptop atau aplikasi ponsel. Data tidak lagi berupa angka mentah yang membingungkan, melainkan sudah dikonversi menjadi grafik tren yang mudah dipahami.

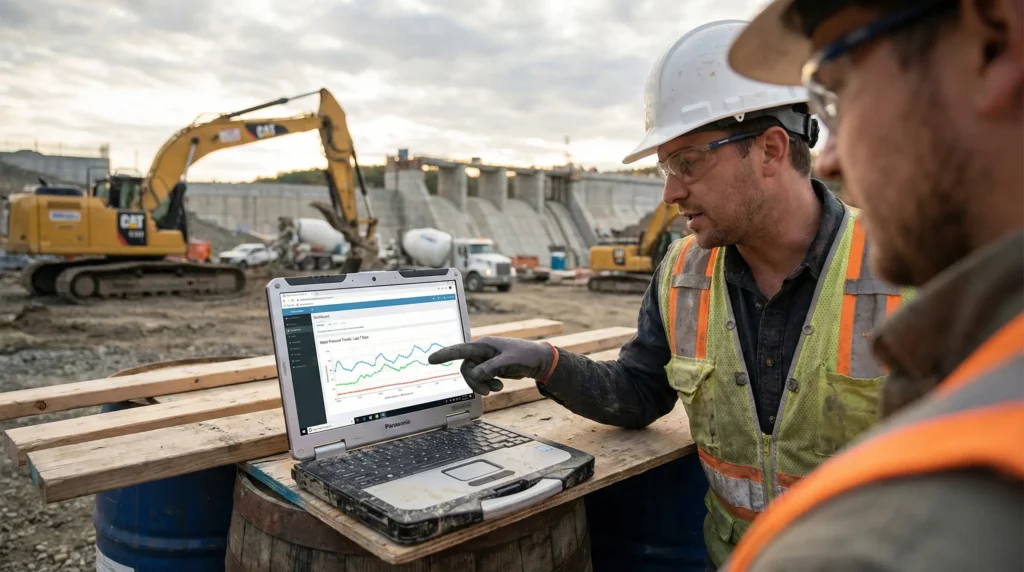

Insinyur sipil menganalisis grafik data tekanan air tanah dari piezometer pada layar laptop di lapangan.

Mengapa Harus Beralih ke Pemantauan Otomatis?

Banyak kontraktor atau pemilik proyek mungkin berpikir bahwa pemantauan manual sudah cukup. Namun, dalam proyek kritis, keterlambatan data bisa berakibat fatal. Berikut adalah alasan mengapa integrasi otomatis adalah standar baru:

1. Deteksi Dini (Early Warning System)

Bencana geoteknik seringkali tidak terjadi tiba-tiba, melainkan didahului oleh gejala perubahan tekanan air yang drastis. Sistem manual yang hanya dicek seminggu sekali mungkin akan melewatkan lonjakan tekanan yang terjadi di malam hari saat hujan badai. Sistem otomatis dengan Data Logger memantau 24/7. Jika tekanan melewati batas aman, sistem dapat langsung mengirimkan peringatan via SMS atau email.

2. Akurasi dan Konsistensi Data

Manusia bisa lelah, salah baca, atau salah tulis. Data Logger adalah mesin yang konsisten. Ia menghilangkan human error dalam pembacaan data, memberikan insinyur data yang valid untuk analisis struktur yang akurat.

3. Efisiensi Biaya Jangka Panjang

Meskipun biaya awal instalasi sistem otomatis terlihat lebih tinggi (karena harga alat), biaya operasionalnya jauh lebih rendah. Anda tidak perlu membayar gaji tim teknisi untuk bepergian ke lokasi terpencil setiap hari hanya untuk mencatat angka.

4. Aksesibilitas Data Tanpa Batas

Data dapat diakses dari mana saja di seluruh dunia. Bagi konsultan yang menangani proyek di Kalimantan namun berkantor di Jakarta, fitur ini memungkinkan pengawasan proyek tanpa harus selalu berada di lapangan.

Aplikasi Penggunaan di Lapangan

Integrasi Piezometer dan Data Logger digunakan dalam berbagai proyek infrastruktur vital:

  • Bendungan (Dams): Memantau rembesan air pada tubuh bendungan untuk mencegah jebolnya tanggul.
  • Galian Dalam (Deep Excavation): Pada proyek basement gedung tinggi, alat ini memantau agar tekanan air tanah tidak merusak dinding penahan tanah.
  • Stabilitas Lereng (Slope Stability): Di area pertambangan atau jalan tol pegunungan, kenaikan muka air tanah adalah pemicu utama longsor dan sering dipantau bersamaan dengan Inclinometer untuk mendeteksi pergerakan tanah.
  • Reklamasi Lahan: Memantau proses konsolidasi tanah (pemadatan tanah) untuk memastikan tanah sudah cukup keras untuk dibangun di atasnya.

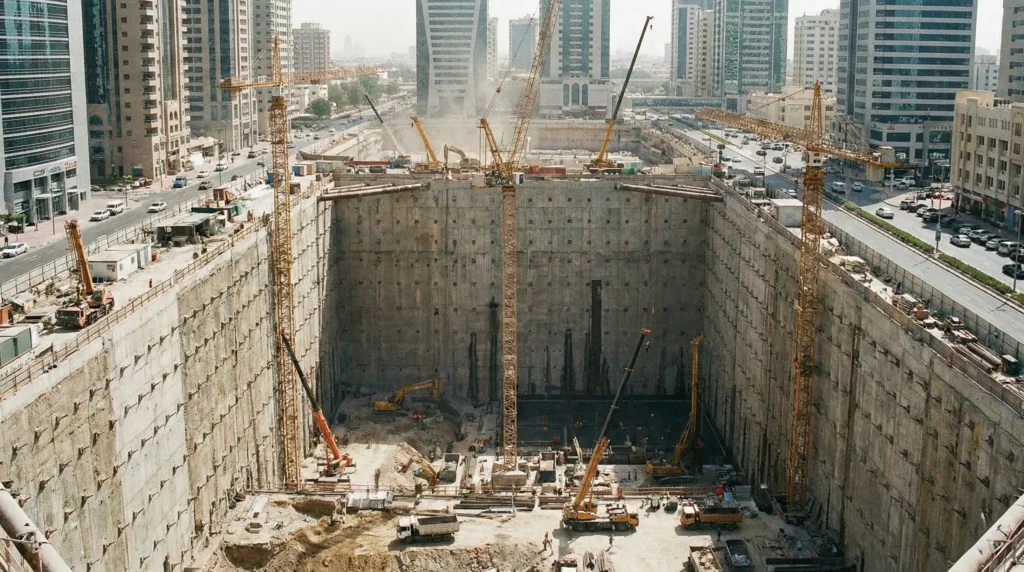

Lokasi proyek konstruksi galian dalam (deep excavation) yang menggunakan sistem instrumen pemantauan stabilitas tanah.

Tantangan dalam Instalasi dan Solusinya

Meskipun canggih, sistem ini bukan tanpa tantangan. Keberhasilan sistem otomatis sangat bergantung pada kualitas instalasi.

  • Perlindungan Kabel: Kabel yang menghubungkan piezometer ke data logger rentan putus akibat aktivitas alat berat konstruksi. Solusinya adalah dengan menggunakan pipa pelindung (conduit) yang kuat dan parit kabel yang ditandai dengan jelas.
  • Gangguan Sinyal: Di area terpencil (remote area), sinyal seluler mungkin lemah. Solusinya adalah menggunakan sistem komunikasi Radio RF atau Satelit untuk transmisi data.
  • Sambungan Listrik: Data Logger membutuhkan daya. Di lokasi tanpa listrik PLN, penggunaan panel surya (solar panel) dan baterai berkapasitas besar adalah hal wajib untuk menjamin alat tetap hidup.

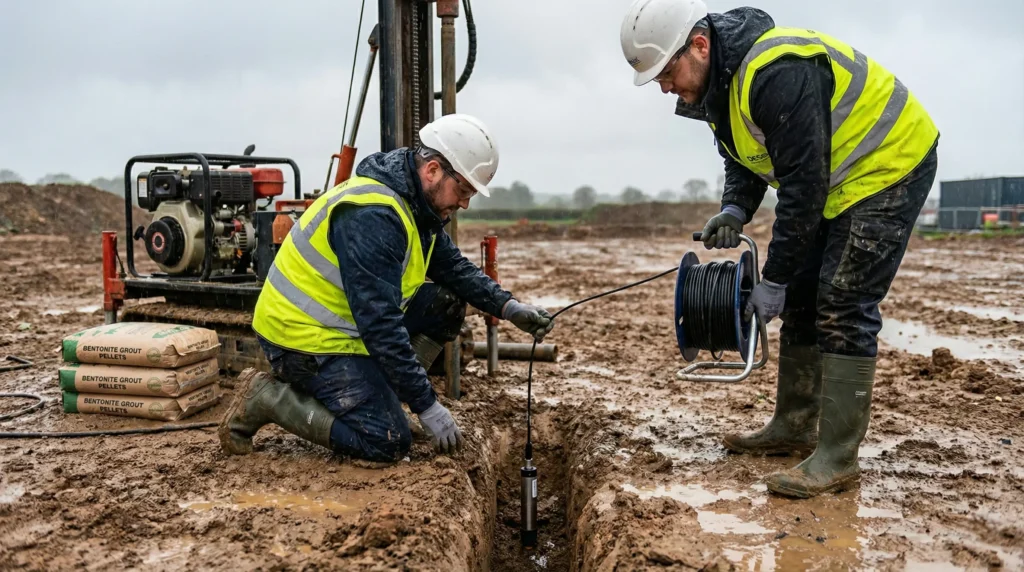

Dua teknisi geoteknik sedang melakukan instalasi piezometer ke dalam lubang bor di lokasi proyek konstruksi.

FAQ (Frequently Asked Questions)

Berikut adalah beberapa pertanyaan yang sering diajukan oleh orang awam maupun manajer proyek terkait sistem ini:

Q: Apakah Piezometer otomatis memerlukan listrik besar? A: Tidak. Sebagian besar Data Logger dirancang hemat energi (low power). Mereka bisa bertahan berbulan-bulan hanya dengan baterai internal, atau beroperasi terus-menerus dengan bantuan panel surya kecil.

Q: Seberapa sering alat ini harus dikalibrasi? A: Vibrating Wire Piezometer dikenal sangat stabil dan jarang memerlukan kalibrasi ulang setelah tertanam di dalam tanah. Namun, pemeriksaan sistem Data Logger (baterai, kabel, modem) disarankan dilakukan setiap 6 bulan sekali.

Q: Apakah data bisa hilang jika internet mati? A: Tidak. Data Logger memiliki memori internal. Jika sinyal internet putus, data akan disimpan di dalam memori lokal alat. Begitu sinyal kembali, data yang tertunda akan dikirimkan secara otomatis ke server, sehingga tidak ada data yang terputus (data gap).

Q: Berapa dalam Piezometer bisa dipasang? A: Piezometer dapat dipasang pada kedalaman bervariasi tergantung kebutuhan proyek, mulai dari 5 meter hingga lebih dari 100 meter di bawah permukaan tanah. Kabel khusus yang kuat digunakan untuk menahan tekanan di kedalaman tersebut.

Q: Apakah sistem ini tahan cuaca ekstrem? A: Ya. Data Logger biasanya ditempatkan dalam kotak pelindung (enclosure) dengan standar IP65 atau IP67 yang tahan air, debu, dan panas matahari, sehingga aman diletakkan di lingkungan terbuka (outdoor).

Kesimpulan

Integrasi Piezometer dan Data Logger bukan sekadar tren teknologi, melainkan sebuah kebutuhan mendasar dalam manajemen risiko infrastruktur modern. Dengan beralih ke sistem pemantauan otomatis (real-time), pemilik proyek dan insinyur mendapatkan “mata” yang tidak pernah tidur di dalam tanah, memberikan rasa aman dan kontrol penuh terhadap stabilitas geoteknik.

Investasi pada sistem monitoring yang berkualitas jauh lebih murah dibandingkan biaya perbaikan akibat kegagalan struktur atau longsor. Pastikan Anda bermitra dengan penyedia jasa yang kompeten seperti PT Global Intan Teknindo untuk menjamin akurasi data dan keberhasilan proyek Anda. Keselamatan infrastruktur dimulai dari pemahaman yang akurat tentang apa yang terjadi di bawah permukaannya.

Rekomendasi Jasa Instalasi dan Monitoring

Memilih perangkat keras yang tepat hanyalah separuh dari kesuksesan. Separuh lainnya adalah memilih mitra instalasi yang berpengalaman. Pemasangan piezometer memerlukan teknik grouting (pengecoran lubang) yang presisi agar sensor membaca tekanan tanah, bukan tekanan semen. Kesalahan sedikit saja dalam instalasi bisa membuat alat seharga jutaan rupiah menjadi tidak berguna.

PT Global Intan Teknindo hadir sebagai solusi terpercaya untuk kebutuhan instrumentasi geoteknik Anda. Sebagai perusahaan yang bergerak di bidang jasa dan pengadaan sensor geoteknik, Giteknindo memiliki rekam jejak yang solid dalam menangani proyek-proyek kompleks.

Mengapa Memilih PT Global Intan Teknindo?

  1. Tim Ahli Berpengalaman: Didukung oleh tenaga ahli yang memahami karakteristik tanah dan spesifikasi teknis alat, memastikan instalasi dilakukan sesuai standar ASTM dan kaidah geoteknik.
  2. Solusi Terintegrasi : Giteknindo tidak hanya menjual alat, tetapi menyediakan layanan end-to-end, mulai dari pengadaan Piezometer dan Data Logger, jasa instalasi, konfigurasi sistem online monitoring, hingga pelaporan data dan analisis.
  3. Dukungan Teknis Purna Jual: Layanan tidak berhenti saat alat terpasang. Giteknindo memberikan dukungan pemeliharaan dan troubleshooting untuk memastikan data terus mengalir lancar ke dasbor Anda.
  4. Kustomisasi Sistem: Menyediakan opsi telemetri yang fleksibel, baik menggunakan GSM, LoRa, maupun sistem kabel, disesuaikan dengan kondisi topografi proyek Anda.

Untuk konsultasi mengenai kebutuhan monitoring tekanan air pori atau instrumentasi geoteknik lainnya, Anda dapat menghubungi tim PT Global Intan Teknindo untuk mendapatkan penawaran terbaik dan solusi teknis yang tepat guna.
