AI Summary: Artikel ini membahas secara mendalam tiga komponen esensial dalam pengujian dan pemetaan geoteknik, yaitu alat total station, GNSS, dan SPT test. Anda akan memahami fungsi utama masing-masing instrumen secara detail. Lebih lanjut, panduan ini menjelaskan cara surveyor mengukur sudut dan jarak presisi tinggi, menentukan titik koordinat berbasis satelit, hingga mengevaluasi daya dukung tanah dalam. Oleh karena itu, kami juga melengkapi artikel ini dengan panduan pemilihan produk serta layanan profesional untuk menjamin keberhasilan proyek konstruksi Anda.

Para insinyur selalu memulai pembangunan struktur yang kokoh dengan mencari data lahan yang akurat terlebih dahulu. Tentu saja, kesalahan sekecil apa pun dalam mengukur elevasi tanah atau menilai daya dukung fondasi bisa berdampak fatal pada keberlangsungan sebuah proyek konstruksi jangka panjang. Oleh karena itu, peran instrumen geoteknik dan survei topografi menjadi sangat krusial. Saat ini, para surveyor sangat mengandalkan teknologi canggih untuk memetakan permukaan bumi dan menembus lapisan tanah terdalam agar mereka mendapatkan data lapangan yang presisi.

Dalam dunia konstruksi modern, kita mengenal tiga elemen kunci yang selalu berdampingan untuk memastikan akurasi tata letak proyek. Ketiganya meliputi alat total station untuk keperluan pemetaan, perangkat GNSS untuk penentuan koordinat global, serta metode SPT untuk pengujian karakteristik tanah bawah permukaan. Selanjutnya, mari kita bedah satu per satu cara kerja instrumen dan metode pengujian ini di lapangan. Selain itu, kita juga akan membahas alasan mengapa ketiganya menjadi standar wajib sebelum operator alat berat mulai melakukan penggalian pertama.

Mengenal Alat Total Station dan Fungsinya

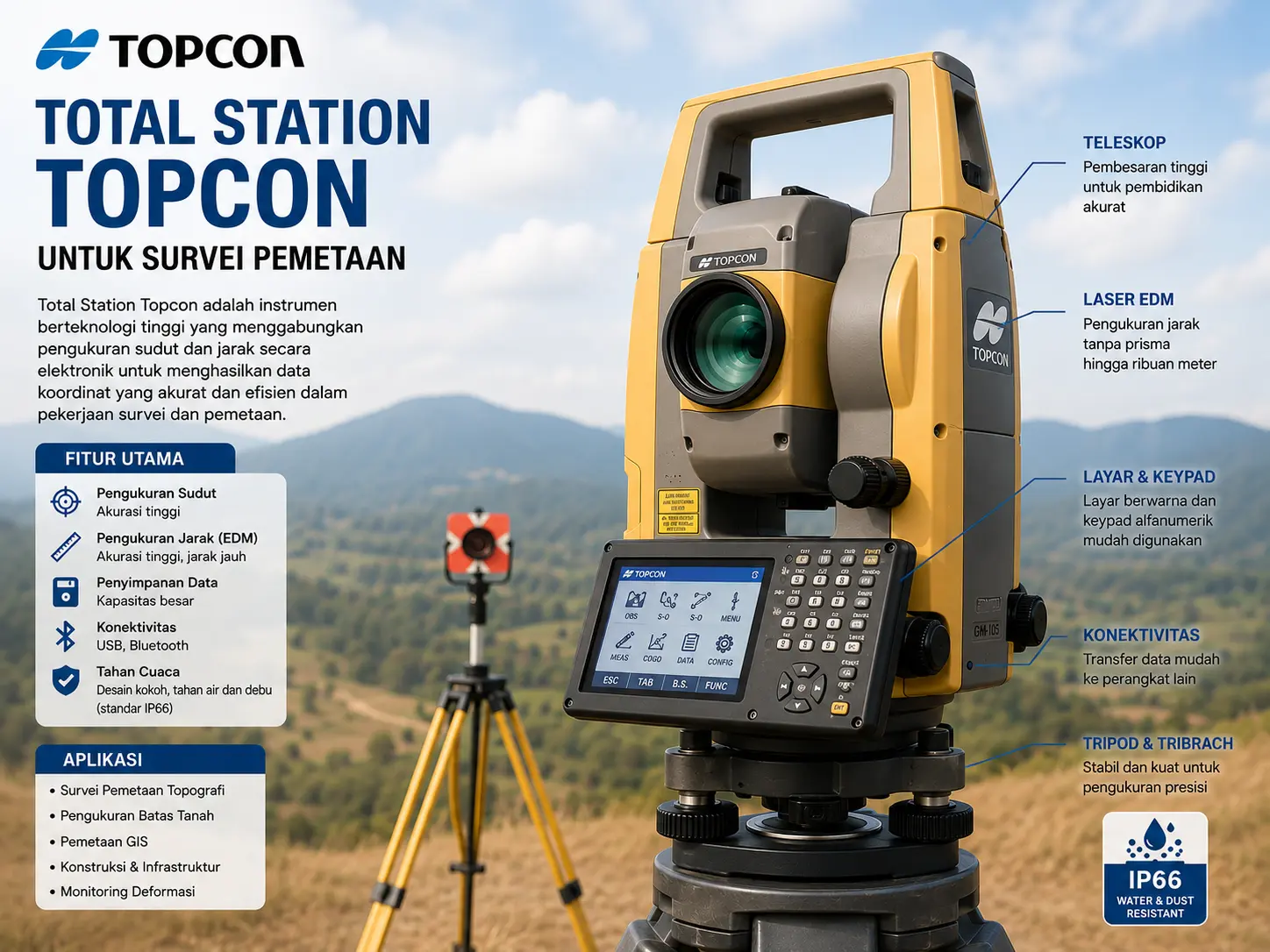

Alat Total Station Topcon untuk Survei Pemetaan

Surveyor menggunakan instrumen ini untuk mengukur sudut dan jarak dengan presisi tinggi di lapangan.

Bagi para profesional di bidang topografi, instrumen pemetaan ini merupakan perlengkapan tempur utama mereka. Secara definisi, perangkat optis elektronik ini menggabungkan fitur teodolit elektronik untuk mengukur sudut dan Electronic Distance Measurement untuk mengukur jarak. Dengan perangkat canggih ini, surveyor tidak perlu lagi menghitung secara manual yang sering kali memakan banyak waktu dan sangat rentan terhadap kesalahan manusia.

Fungsi utama dari perangkat ini adalah menentukan koordinat posisi sebuah titik secara cepat dan akurat. Selain itu, surveyor sering mengandalkan alat ini untuk cek ketinggian elevasi tanah, menyusun peta topografi, dan menentukan batas lahan konstruksi. Setelah mengumpulkan informasi di lapangan, tim dapat langsung mentransfer data dari unit pengukur ke perangkat lunak komputer untuk menghasilkan model tiga dimensi yang rapi.

Di pasaran industri saat ini, banyak perusahaan survei sangat mengandalkan alat total station topcon untuk mencapai tingkat ketelitian ekstrem. Para surveyor mengakui bahwa perangkat dari merek ini sangat tangguh menghadapi berbagai kondisi cuaca ekstrem di lapangan sekaligus mampu memberikan pembacaan data yang stabil. Sebagai hasilnya, kecepatan akuisisi data dan fitur pelacakan prismanya membuat pekerjaan survei lahan selesai jauh lebih cepat dari sebelumnya.

Apa Itu GNSS dan Mengapa Sangat Penting?

Banyak orang awam masih mengira bahwa GPS adalah satu-satunya sistem navigasi satelit di dunia. Padahal, pertanyaan tentang apa itu gnss sering muncul ketika spesifikasi tender proyek menuntut akurasi tingkat milimeter yang tidak mampu GPS konvensional penuhi. Secara sederhana, Global Navigation Satellite System bertindak sebagai istilah payung yang mencakup semua konstelasi satelit navigasi global. Konstelasi ini termasuk GPS dari Amerika Serikat, GLONASS dari Rusia, Galileo dari Eropa, dan BeiDou dari Tiongkok.

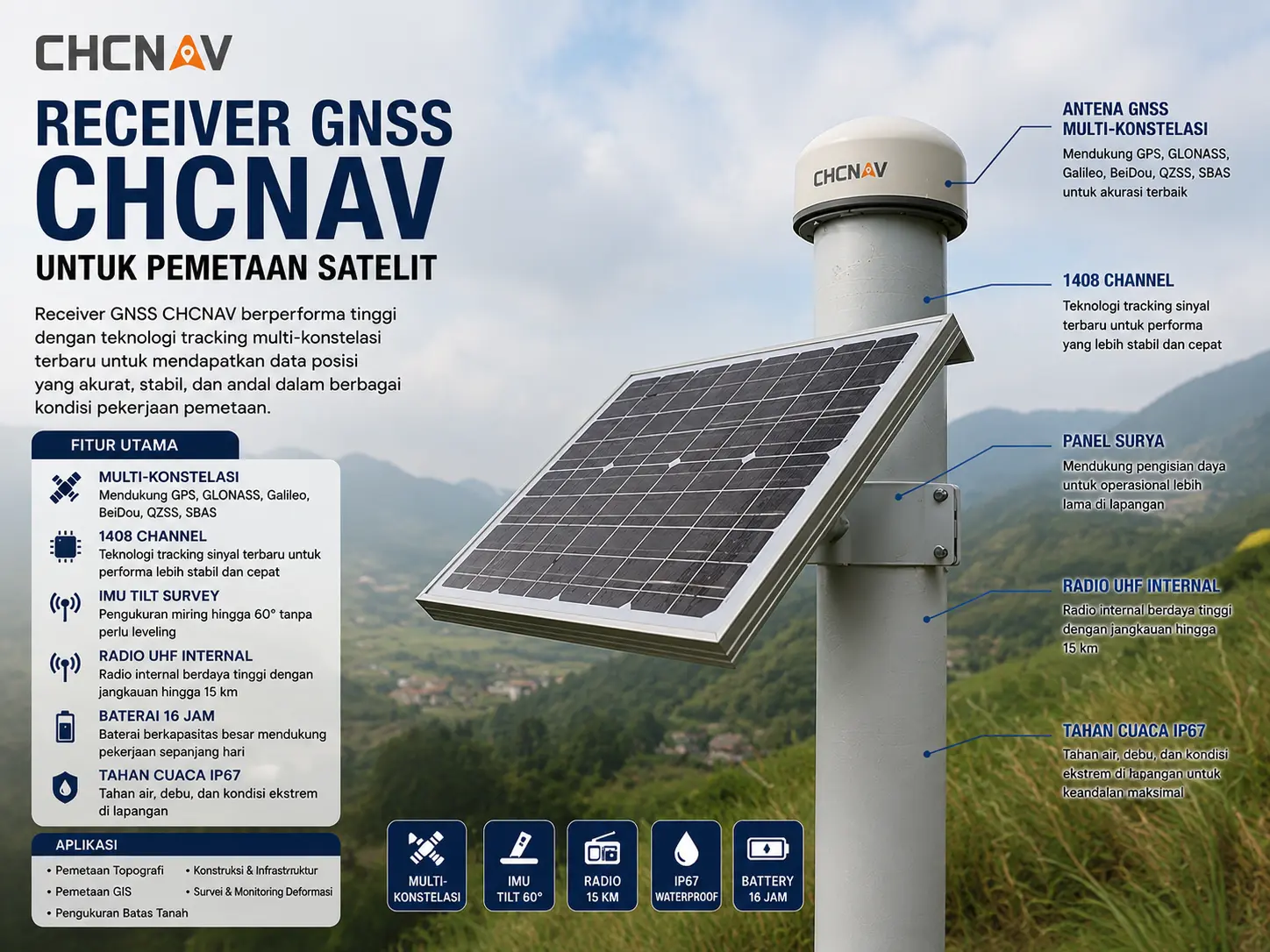

Receiver CHCNAV GNSS untuk Pemetaan Satelit

Receiver menangkap sinyal dari berbagai satelit untuk menghasilkan akurasi posisi milimeter.

Jika instrumen optik konvensional sangat bergantung pada garis pandang langsung ke prisma target, perangkat satelit justru menawarkan keunggulan berbeda. Surveyor bisa menggunakan alat canggih ini di area terbuka tanpa harus saling melihat antar titik ukur. Lebih lanjut, receiver menangkap sinyal dari puluhan satelit di luar angkasa secara bersamaan untuk menentukan titik koordinat X, Y, dan Z yang sangat akurat di bumi.

Dalam aplikasi survei pemetaan tingkat lanjut, para ahli sangat merekomendasikan penggunaan chcnav gnss. Perangkat receiver tangguh dari CHCNAV ini membawa kemampuan Real-Time Kinematic yang memungkinkan surveyor melakukan koreksi sinyal secara langsung di lapangan. Artinya, ketika surveyor berjalan membawa perangkat ini, titik koordinat yang muncul saat itu juga sudah mencapai akurasi tingkat sentimeter. Oleh karena itu, teknologi pelacakan ini sangat ideal untuk membantu tim memetakan area yang sangat luas seperti proyek jalan tol.

Portofolio Lihat Berbagai Proyek Pemetaan dan Geoteknik yang Telah Kami Selesaikan

Memahami Pengujian SPT Test pada Tanah

Setelah surveyor memetakan kontur permukaan bumi dengan rapi menggunakan instrumen geodetik, pertanyaan krusial berikutnya pun muncul. Apakah tanah di bawahnya cukup kuat untuk menahan beban gedung bertingkat atau mesin berat pabrik? Untuk menjawab hal tersebut, peran dari spt test atau Standard Penetration Test menjadi jawaban yang pasti. Para insinyur mengaplikasikan metode pengujian tanah dinamis in-situ ini di seluruh dunia untuk mengevaluasi kekuatan geser lapisan tanah bawah.

Kita bisa melihat perbedaan jelas antara pengujian tanah dalam ini dengan penggunaan alat dcp. Biasanya, teknisi memanfaatkan DCP hanya untuk mengevaluasi kepadatan lapisan tanah dangkal atau kualitas perkerasan jalan aspal. Sebaliknya, insinyur merancang pengujian spt tanah secara khusus untuk menembus dan menganalisis kedalaman struktur bumi yang jauh lebih ekstrem.

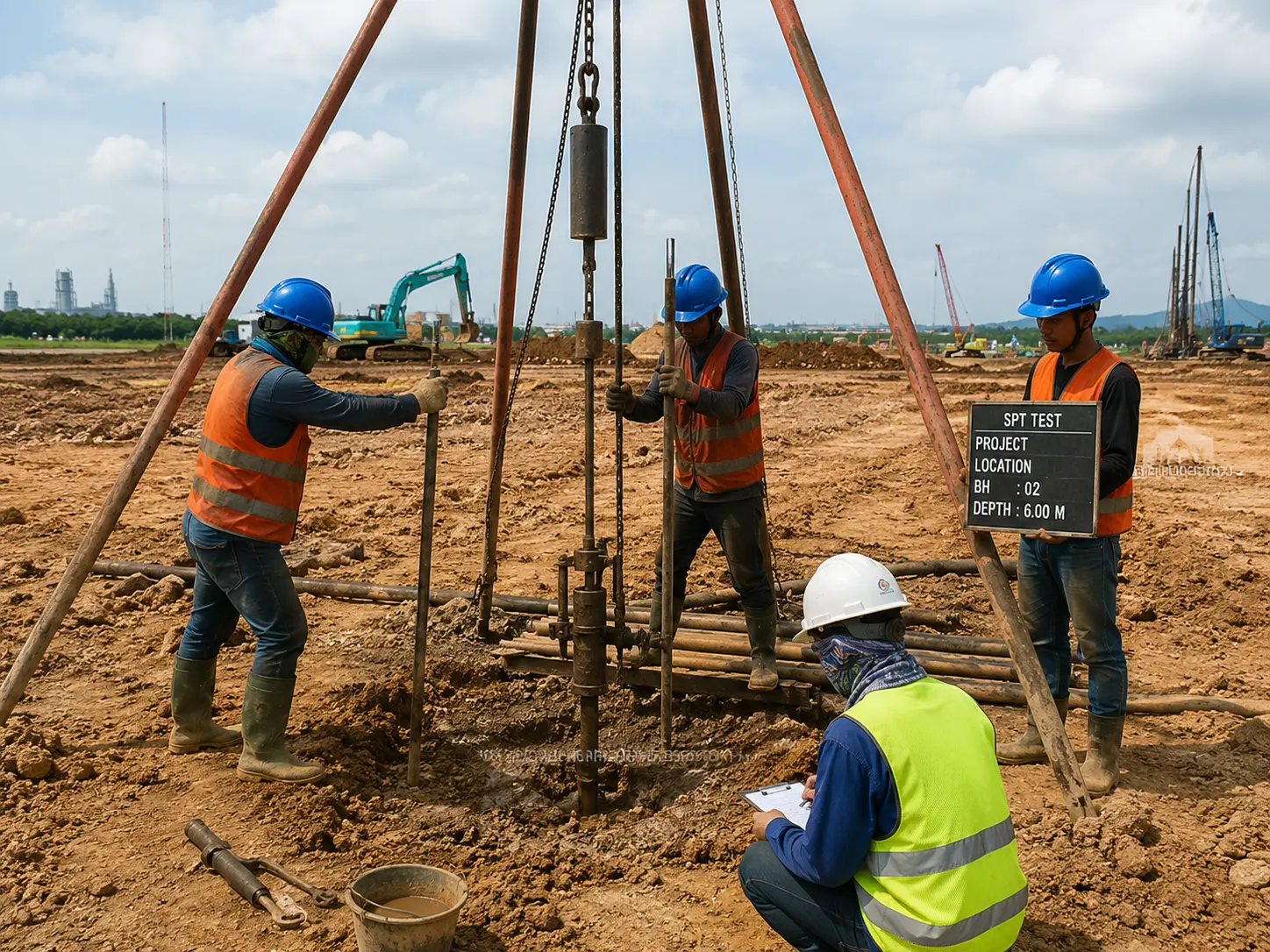

Tim lapangan umumnya melaksanakan pengujian ini bersamaan dengan proses Boring Test, atau yang sering beroperasi dengan istilah Deep Boring, menggunakan mesin pengeboran khusus. Pertama-tama, teknisi memasukkan tabung baja standar ke dalam dasar lubang bor yang telah siap. Setelah itu, mereka memukul tabung tersebut menggunakan palu seberat 63,5 kg yang jatuh bebas dari ketinggian 76 cm.

Selanjutnya, tim penguji mencatat jumlah pukulan yang mereka butuhkan untuk menembus tanah sedalam 30 cm terakhir sebagai nilai standar. Ahli geoteknik kemudian menganalisis perolehan nilai ini untuk merekomendasikan jenis fondasi yang paling aman untuk struktur bangunan. Dengan demikian, kontraktor bisa memutuskan apakah mereka cukup menggunakan fondasi dangkal, atau justru harus menanam tiang pancang yang panjang. Seluruh tahapan ini juga selalu merujuk pada standar internasional agar insinyur bisa menjamin validitas dan keamanan data bangunan.

Tabel Perbandingan Fungsi Instrumen

Jenis Instrumen/Tes	Fungsi Utama	Keluaran Data Utama	Area Aplikasi
Total Station	Mengukur sudut dan jarak optis	Koordinat lokal, data topografi rinci	Konstruksi bangunan, batas tanah
GNSS Receiver	Menentukan posisi via satelit	Koordinat global presisi tinggi	Survei area luas, tambang, agrikultur
SPT Test	Mengevaluasi daya dukung tanah	Nilai pukulan, sampel tanah terganggu	Desain fondasi, investigasi geoteknik

Frequently Asked Questions (FAQ)

Apakah surveyor bisa menggunakan instrumen optik ini di malam hari?

Ya, sebagian besar produsen telah melengkapi perangkat modern dengan sistem pencahayaan pada reticle dan layar. Selain itu, alat pemetaan ini memiliki kemampuan menembak prisma dengan laser inframerah sehingga surveyor sama sekali tidak terpengaruh oleh kondisi cahaya yang minim di lapangan.

Apa perbedaan antara receiver geodetik dan GPS biasa di smartphone?

Smartphone umumnya hanya mengakses satu konstelasi satelit dan memberikan akurasi sekitar 3 hingga 5 meter saja. Sebaliknya, instrumen pemetaan menangkap sinyal dari berbagai satelit global sekaligus menggunakan sistem koreksi seketika. Dengan demikian, surveyor bisa mendapatkan akurasi lokasi hingga menyentuh tingkat milimeter.

Berapa kedalaman maksimal yang bisa teknisi capai saat menguji tanah?

Kedalaman pengujian sangat bergantung pada kemampuan mesin Deep Boring yang tim lapangan operasikan. Umumnya, teknisi meneruskan proses pengeboran hingga mereka menemukan lapisan tanah keras atau lapisan batuan dasar. Oleh karena itu, pengujian geoteknik ini bisa mencapai kedalaman puluhan hingga ratusan meter ke bawah tanah.

Apakah receiver satelit cocok beroperasi di wilayah dengan banyak pepohonan?

Wilayah dengan tajuk pohon yang sangat lebat memang sering mengganggu tangkapan sinyal satelit. Namun, beberapa produsen terkemuka telah menyematkan algoritma pelacakan mutakhir pada perangkat mereka. Hasilnya, alat ini mampu mempertahankan sinyal satelit jauh lebih baik dan stabil meskipun surveyor menggunakannya di area yang sedikit tertutup kanopi pohon.

Apakah perusahaan sebaiknya menyewa jasa pengujian tanah daripada membeli alat bornya?

Kami sangat merekomendasikan opsi menyewa jasa pihak ketiga. Pelaksanaan investigasi tanah memerlukan pengoperasian mesin berat, tenaga ahli bor yang tangkas, dan insinyur geoteknik bersertifikasi untuk membaca hasil sampel dengan benar. Oleh karena itu, menggunakan layanan profesional terasa jauh lebih efisien dari segi biaya dan menjamin validitas data laporan Anda.

Solusi Lengkap Geoteknik dan Survei Pemetaan

Keselamatan dan keberhasilan struktur bangunan selalu bertumpu pada akurasi data survei serta keakuratan investigasi kekuatan tanah. Sebagai langkah awal, tim lapangan menggunakan alat total station dan instrumen GNSS untuk memastikan tata letak lahan tanpa kesalahan ukur sedikitpun. Selanjutnya, insinyur melakukan investigasi melalui metode SPT untuk memberikan garansi kuat bahwa kontraktor menanam fondasi bangunan pada titik kedalaman yang paling aman.

Jika Anda sedang mencari perlengkapan topografi dengan kualitas terbaik di pasaran, PT Global Intan Teknindo hadir sebagai mitra terpercaya Anda. Kami menyediakan perangkat total station topcon serta receiver chcnav gnss dengan jaminan garansi resmi dan kalibrasi yang presisi. Selain menjual alat pemetaan, kami juga menawarkan layanan profesional berupa jasa soil testing untuk publik. Tim ahli kami yang berpengalaman siap menangani langsung layanan pengujian SPT untuk menyukseskan proyek infrastruktur Anda.
