Fungsi Settlement Plate dalam Perbaikan Tanah Preloading PVD

Membayangkan membangun sebuah gedung bertingkat, jalan tol, atau bandara di atas sebuah kasur busa yang menyerap air dalam jumlah besar tentu terdengar seperti ide yang buruk. Konstruksi akan goyah, miring, dan akhirnya runtuh. Meskipun terdengar ekstrem, skenario ini sangat mirip dengan kenyataan yang dihadapi para insinyur sipil ketika mereka harus mendirikan infrastruktur di atas tanah lunak, seperti tanah lempung atau area bekas rawa. Tanah lunak memiliki kandungan air yang sangat tinggi. Jika air tersebut tidak dikeluarkan terlebih dahulu sebelum bangunan didirikan, bangunan di atasnya akan amblas seiring berjalannya waktu. Di sinilah letak pentingnya mengetahui fungsi settlement plate sejak tahap awal perencanaan proyek.

Untuk mengatasi masalah mendasar ini, dunia teknik sipil dan geoteknik memiliki solusi cerdas yang dikenal dengan metode Preloading yang dikombinasikan dengan PVD (Prefabricated Vertical Drain). Namun, sistem ini ibarat sebuah mobil berkecepatan tinggi yang berjalan tanpa speedometer jika tidak dilengkapi dengan satu instrumen vital pelat penurunan. Artikel ini akan memandu Anda, bahkan jika Anda bukan seorang insinyur, untuk memahami fungsi settlement plate krusial yang sederhana namun sangat penting ini dalam menjamin keamanan proyek konstruksi besar.

Memahami Konsep Dasar: Tanah Lunak, Preloading, PVD, dan Fungsi Settlement Plate

Sebelum kita menyelam lebih dalam ke arah fungsi alat pengukur, mari kita samakan pemahaman tentang masalah utamanya. Tanah liat yang lunak (soft clay) bertindak persis seperti spons pencuci piring yang basah kuyup. Di dalam rongga-rongga tanah tersebut tersimpan jutaan liter air. Jika kita meletakkan beban berat di atasnya, tanah tersebut akan memampat perlahan dan air akan keluar dengan sendirinya. Proses pemampatan tanah secara alami ini disebut konsolidasi.

Masalahnya, proses keluarnya air dari tanah liat secara alami membutuhkan waktu puluhan bahkan ratusan tahun. Tentu saja, sebuah proyek pembangunan jalan tol tidak bisa menunggu selama itu. Di sinilah metode Preloading dan PVD masuk sebagai pahlawan penyelamat waktu.

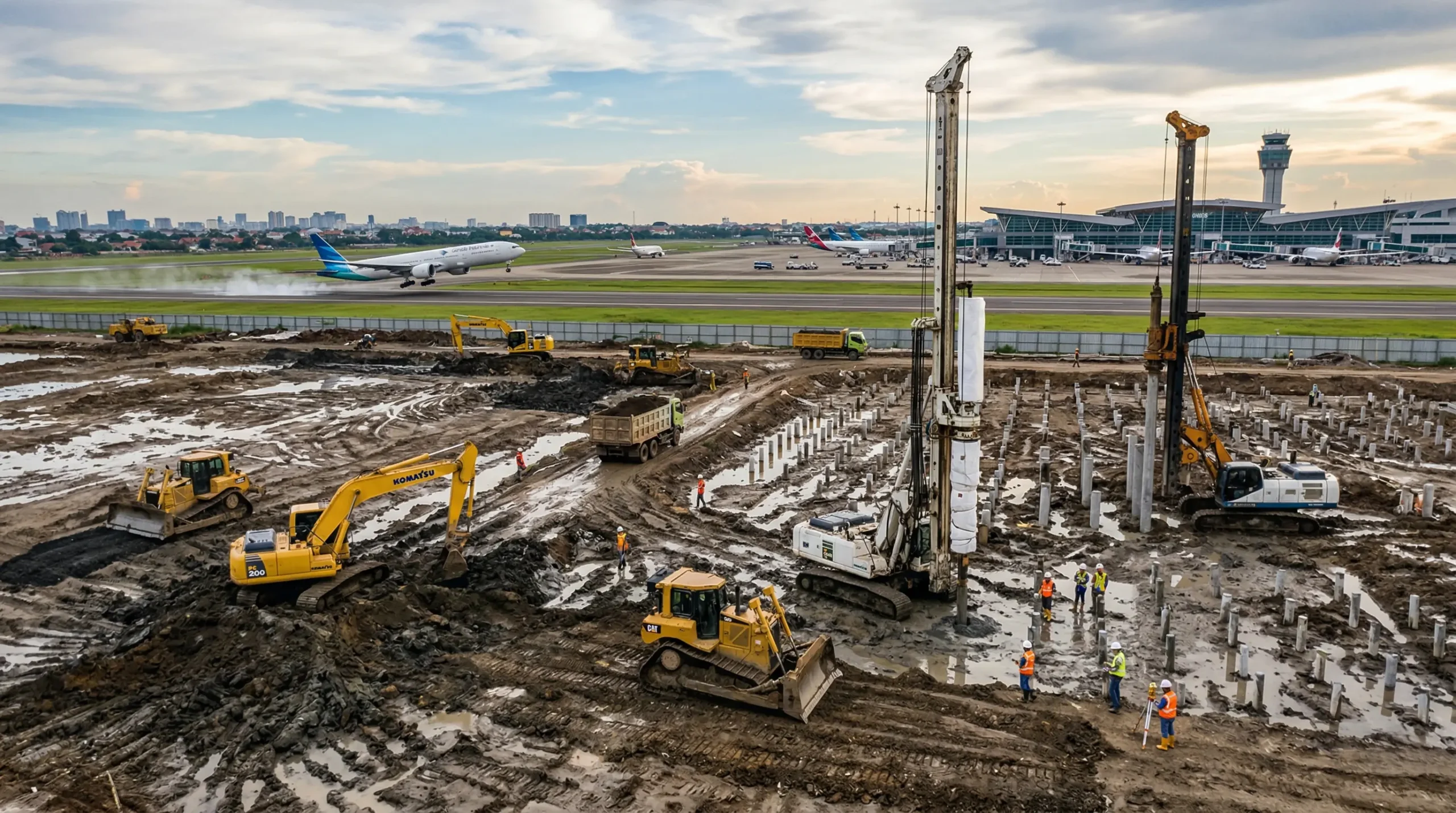

Tanah lunak membutuhkan rekayasa geoteknik sebelum dapat menahan beban berat bangunan.

Preloading adalah teknik memberikan beban buatan (biasanya berupa tumpukan tanah urugan yang sangat tinggi) di atas lahan yang akan dibangun. Tujuannya adalah untuk menekan spons tanah tersebut agar memampat lebih cepat sebelum bangunan asli didirikan. Ketika tanah urugan ini nanti dipindahkan, tanah di bawahnya sudah padat, keras, dan tidak akan turun lagi saat bangunan permanen didirikan.

Namun, tekanan saja tidak cukup cepat. Untuk menyediakan jalan pintas bagi air agar bisa keluar dari dalam tanah dengan kilat, ditancapkanlah pita-pita plastik khusus ke dalam tanah secara vertikal hingga kedalaman tertentu. Pita plastik penyalur air inilah yang disebut PVD (Prefabricated Vertical Drain). Bayangkan menancapkan ribuan sedotan ke dalam spons basah tadi. Saat spons ditekan dari atas (Preloading), air akan langsung mengalir keluar melalui sedotan-sedotan tersebut ke permukaan tanah. Waktu tunggu yang awalnya memakan puluhan tahun kini bisa dipangkas hanya menjadi beberapa bulan saja.

Apa Itu Settlement Plate?

Sekarang, bayangkan tumpukan tanah Preloading sudah dinaikkan setinggi lima meter di atas lahan, dan ribuan PVD sudah ditancapkan ke dalam tanah. Pertanyaan paling kritis bagi setiap pelaksana proyek muncul: "Berapa sentimeter tanah ini sudah amblas hari ini? Dan kapan tanah ini berhenti amblas sehingga kita bisa mulai membangun?"

Untuk menjawab pertanyaan krusial tersebut secara akurat, insinyur tidak bisa sekadar menebak-nebak menggunakan mata telanjang. Mereka membutuhkan alat ukur yang ditanam langsung pada tanah asli sebelum tanah urugan ditumpuk. Alat tersebut adalah Settlement Plate (Pelat Penurunan).

Secara fisik, untuk menjalankan fungsi settlement plate dengan baik, instrumen ini dirancang sangat sederhana. Alat ini terdiri dari sebuah pelat dasar berbentuk persegi (biasanya terbuat dari pelat baja tebal) berukuran sekitar 60 cm x 60 cm. Di bagian tengah pelat dasar tersebut, dilas sebuah pipa besi panjang yang mengarah ke atas secara vertikal. Pipa besi ini sering kali dibungkus lagi dengan pipa PVC luar yang berfungsi sebagai pelindung, sehingga gesekan dari pergerakan tanah urugan di sekitarnya tidak mengganggu posisi pipa besi utama.

Fungsi Settlement Plate yang Krusial dalam Proyek Geoteknik

Meskipun bentuknya hanya seperti tiang berbendera dengan alas baja, peran pelat penurunan sama pentingnya dengan stetoskop bagi seorang dokter. Berikut adalah poin-poin krusial mengapa instrumen ini tidak pernah absen dari proyek perbaikan tanah:

1. Pemantau Utama Laju Penurunan Tanah Secara Real-Time

Fungsi settlement plate paling dasar dan krusial dari alat ini adalah untuk melacak berapa milimeter tanah asli telah turun akibat beban Preloading dari waktu ke waktu. Cara kerjanya sangat logis: pelat baja diletakkan di atas tanah asli (sebelum tanah urugan diletakkan). Saat tanah urugan mulai ditumpuk dan menekan tanah asli ke bawah, pelat baja tersebut otomatis akan ikut amblas ke dalam. Karena pipa besi vertikal menempel pada pelat baja tersebut, maka ujung atas pipa besi yang muncul di permukaan juga akan ikut turun.

Para tim surveyor secara rutin (bisa setiap hari atau setiap minggu) akan mengukur elevasi (ketinggian) ujung pipa besi tersebut menggunakan instrumen optik presisi seperti Total Station atau Waterpass. Selisih ketinggian pipa dari minggu lalu dan minggu ini adalah angka pasti dari laju penurunan tanah.

2. Menentukan Waktu Pelepasan Beban Preloading

Ini adalah keputusan paling mahal dan paling berisiko dalam proyek konstruksi. Jika tumpukan tanah preloading disingkirkan terlalu cepat sementara air di bawah tanah belum keluar sepenuhnya, bangunan yang didirikan kelak akan retak dan amblas. Sebaliknya, jika ditunggu terlalu lama, proyek akan memakan biaya operasional yang membengkak dan tenggat waktu akan terlewat.

Pelat penurunan memberikan data berbasis bukti ilmiah. Insinyur geoteknik akan memplot data penurunan ke dalam sebuah grafik waktu. Jika grafik menunjukkan garis yang mulai mendatar secara konsisten dari minggu ke minggu—yang berarti sudah tidak ada lagi penurunan tanah yang signifikan meskipun beban di atasnya tetap berat—maka itu adalah lampu hijau. Itu adalah tanda bahwa tanah telah mencapai derajat konsolidasi yang ditargetkan (misalnya 90% atau 95%), dan aman untuk mulai mendirikan bangunan.

3. Memverifikasi Desain Asumsi Geoteknik Awal

Sebelum proyek dimulai, para ahli geoteknik menggunakan perangkat lunak komputer dan rumus matematika rumit untuk memprediksi seberapa dalam tanah akan amblas. Misalnya, perangkat lunak memprediksi tanah akan turun sejauh 1,2 meter dalam waktu 6 bulan. Namun, tanah adalah material alam yang sangat kompleks dan terkadang tidak terduga.

Alat ukur ini berfungsi sebagai validator antara teori dan realitas lapangan. Jika hasil pembacaan di lapangan menunjukkan tanah hanya turun 0,5 meter dalam 6 bulan padahal beban sudah maksimal, insinyur dapat segera menyadari ada sesuatu yang berbeda dengan kondisi tanah di bawah (mungkin ada lapisan lensa pasir yang tidak terdeteksi) dan mereka dapat segera melakukan penyesuaian strategi sebelum terlambat.

4. Mencegah Kegagalan Geser (Shear Failure)

Dalam proses penimbunan tanah preloading, jika tanah dinaikkan terlalu cepat dan terlalu tinggi dalam satu waktu, tanah lunak di bawahnya bisa "pecah" dan longsor ke samping, bukan turun ke bawah. Ini disebut kegagalan geser atau shear failure. Selain memantau pergerakan ke bawah, analisis kecepatan penurunan mendadak yang dibaca melalui instrumen ini juga dapat menjadi peringatan dini bagi kontraktor untuk menghentikan sementara proses penimbunan agar tanah di bawah memiliki waktu untuk beradaptasi dengan tekanan baru.

Kesalahan Umum yang Sering Terjadi di Lapangan

Meskipun terkesan sederhana, pemasangan dan perawatan instrumen ini sering menemui kendala di lapangan akibat kelalaian teknis. Salah satu masalah terbesar adalah rusaknya pipa riser (pipa vertikal) akibat tersenggol oleh alat berat ekskavator atau bulldozer yang sedang meratakan tanah urugan. Jika pipa ini bengkok atau patah, data pengukuran lanjutan menjadi tidak valid dan riwayat penurunan tanah di titik tersebut akan terputus.

Oleh karena itu, area pemantauan biasanya diberi garis pembatas yang jelas (barricade) atau bendera peringatan berwarna mencolok. Selain itu, penting untuk memastikan bahwa sambungan pipa riser tambahan dilas atau disambung dengan sangat lurus saat timbunan tanah semakin tinggi, agar pembacaan surveyor dari kejauhan tetap akurat.
