Cara Extensometer Mencegah Penurunan Pondasi Gedung Tinggi

Pernahkah Anda berdiri di bawah bayang-bayang gedung pencakar langit yang menjulang tinggi dan bertanya-tanya, bagaimana struktur raksasa seberat itu bisa berdiri kokoh tanpa amblas ke dalam tanah? Rahasia dari kestabilan gedung bertingkat tidak hanya terletak pada beton tebal atau baja kuat yang bisa kita lihat secara langsung. Kunci utamanya justru tersembunyi jauh di bawah tanah, pada sistem pemantauan pondasi yang bekerja tanpa henti. Setiap bangunan, tidak peduli seberapa kuat materialnya, pasti akan menekan tanah di bawahnya dan mengalami proses yang disebut penurunan atau settlement. Jika penurunan ini tidak dikelola dan dipantau dengan presisi tingkat tinggi, pergerakan dalam skala milimeter sekalipun dapat berujung pada kerusakan struktural yang fatal. Di sinilah teknologi instrumentasi geoteknik mengambil peran utamanya, dan salah satu perangkat paling krusial untuk tugas berat ini adalah Extensometer.

Meskipun istilah instrumentasi geoteknik mungkin terdengar rumit bagi orang awam, konsep dasar dari pemantauan keamanan gedung sebenarnya sangat logis dan bisa dipahami oleh siapa saja. Mari kita bedah lebih dalam mengenai apa itu penurunan pondasi, mengapa hal tersebut berbahaya, dan bagaimana efektivitas extensometer dapat menyelamatkan sebuah proyek gedung tinggi dari potensi kegagalan struktur.

Memahami Ancaman Penurunan Pondasi (Settlement)

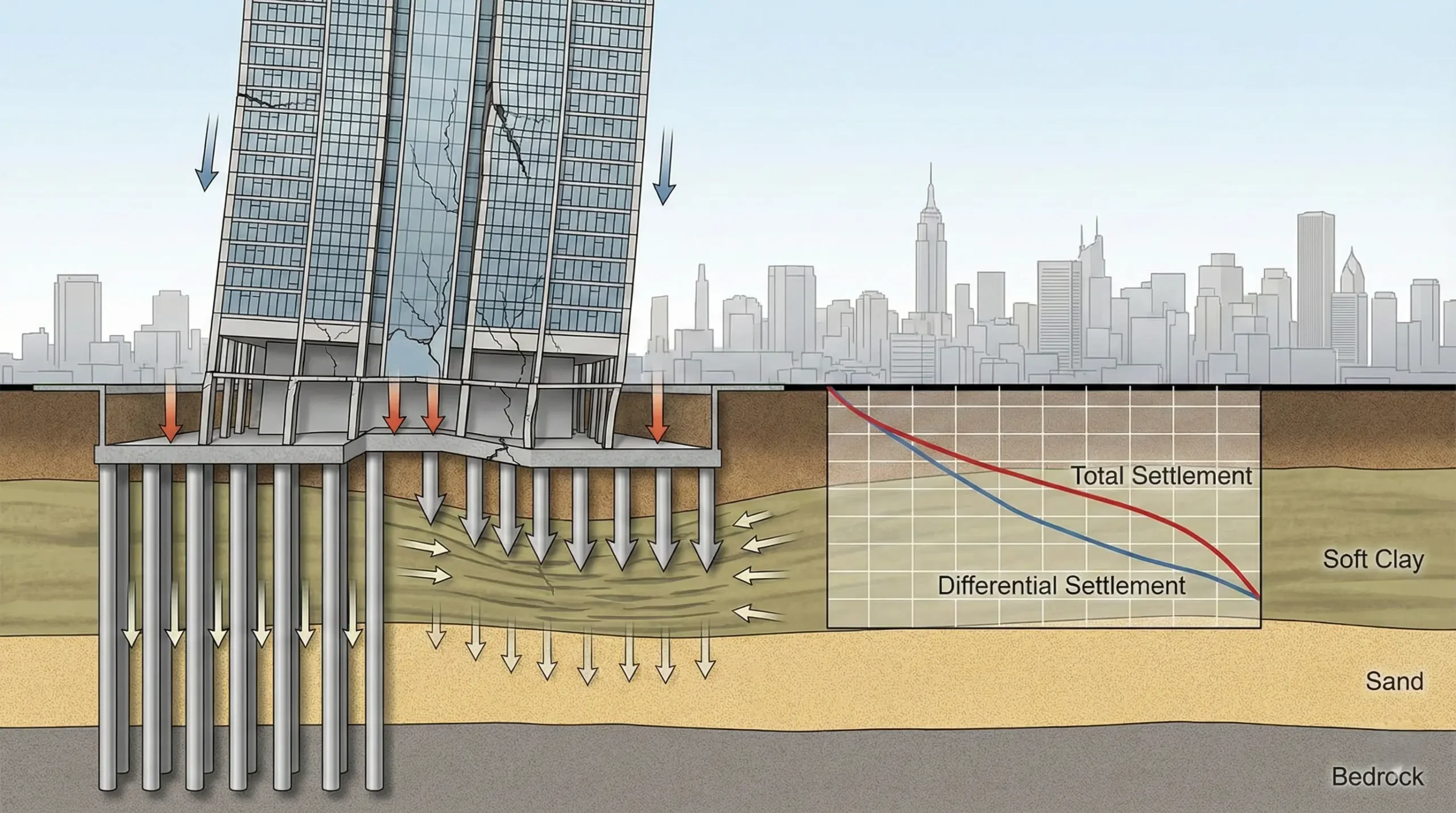

Ilustrasi pergerakan dan penurunan pondasi (settlement) yang terjadi pada gedung tinggi akibat beban struktur dan karakteristik tanah.

Sebelum kita membahas alat pengukurnya, kita harus memahami terlebih dahulu apa yang sedang diukur. Dalam dunia konstruksi, settlement atau penurunan tanah adalah pergerakan ke bawah dari sebuah struktur akibat kompresi (pemadatan) lapisan tanah di bawahnya. Bayangkan Anda meletakkan sebuah buku tebal di atas kasur busa. Permukaan kasur tersebut pasti akan melesak ke bawah karena beban buku tersebut. Prinsip yang sama persis terjadi ketika kontraktor membangun gedung puluhan lantai di atas permukaan bumi.

Penurunan ini sebenarnya adalah hal yang wajar dan sudah diprediksi oleh para insinyur sipil. Namun, masalah besar akan muncul ketika terjadi penurunan diferensial (differential settlement). Penurunan diferensial terjadi ketika satu sisi gedung mengalami penurunan lebih dalam dibandingkan sisi lainnya. Hal ini akan menyebabkan gedung menjadi miring, memberikan tekanan yang luar biasa pada dinding, lantai, dan pilar beton. Tanda-tanda awal dari masalah ini biasanya berupa retakan diagonal pada dinding, pintu atau jendela yang sulit ditutup, hingga kerusakan pada utilitas bawah tanah seperti pipa air. Untuk mencegah mimpi buruk ini, pergerakan tanah harus dipantau dari lapisan yang paling dalam, bukan hanya dari permukaan.

Apa Itu Extensometer? Definisi Sederhana untuk Orang Awam

Secara bahasa, extensometer berasal dari kata "extension" yang berarti perpanjangan atau regangan, dan "meter" yang berarti pengukur. Jadi, extensometer adalah instrumen geoteknik berteknologi tinggi yang dirancang khusus untuk mengukur perubahan panjang, regangan, atau pergerakan mikroskopis pada lapisan tanah dan batuan. Dalam konteks gedung tinggi, alat ini bertugas sebagai "mata" bagi para insinyur untuk melihat seberapa jauh dan di titik mana lapisan tanah di bawah pondasi mengalami penurunan.

Jika alat ukur survei biasa (seperti theodolite atau total station) hanya bisa melihat pergerakan bangunan dari luar atau permukaan tanah, extensometer bekerja dengan cara ditanam langsung ke dalam perut bumi. Alat ini dimasukkan ke dalam lubang bor yang sangat dalam, seringkali melewati beberapa lapisan tanah dan batuan yang berbeda, hingga mencapai lapisan tanah keras yang dianggap stabil dan tidak akan bergerak.

Cara Kerja Extensometer Memantau Gedung Tinggi

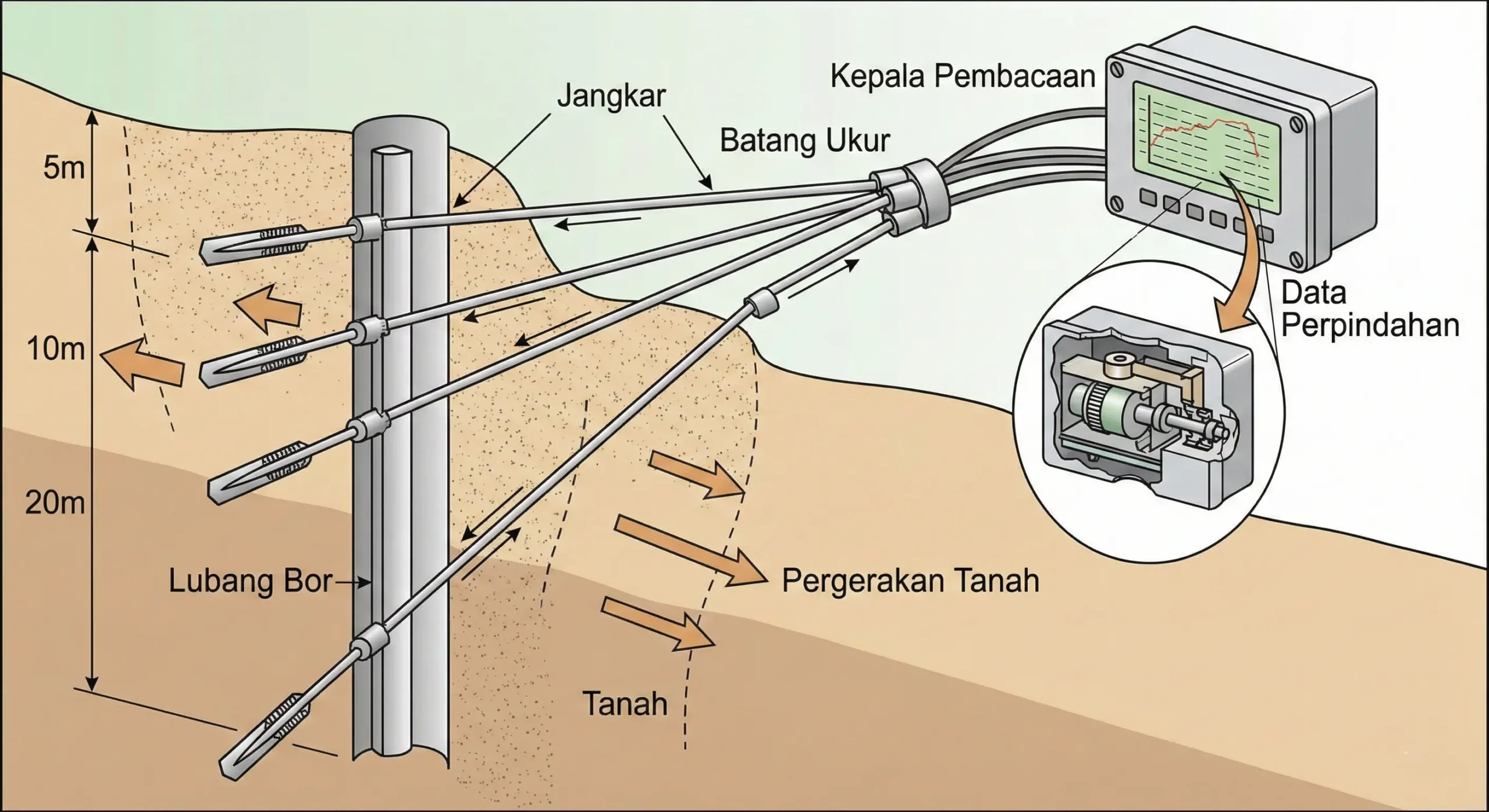

Diagram cara kerja Multi-Point Borehole Extensometer (MPBX) dengan jangkar yang ditanam pada berbagai kedalaman tanah.

Untuk memahami efektivitas extensometer, kita perlu mengetahui cara kerjanya secara sederhana. Terdapat beberapa jenis extensometer, namun yang paling sering digunakan untuk pondasi gedung tinggi adalah Borehole Extensometer (terutama tipe Multi-Point atau MPBX).

Proses instalasi dan cara kerjanya dapat dijabarkan dalam langkah-langkah berikut:

1. Pengeboran: Sebuah lubang bor vertikal dibuat di lokasi pondasi gedung menembus ke dalam tanah, seringkali hingga puluhan meter.
2. Pemasangan Jangkar (Anchor): Beberapa jangkar dipasang di dalam lubang bor pada kedalaman yang berbeda-beda. Satu jangkar diletakkan di bagian paling dasar (biasanya di batuan keras yang tidak bergerak) sebagai titik referensi utama.
3. Koneksi Batang/Kawat: Setiap jangkar dihubungkan dengan sebuah batang (rod) atau kawat baja (wire) yang ditarik hingga ke permukaan tanah. Batang-batang ini dilindungi oleh pipa selubung agar tidak terhambat oleh gesekan tanah.
4. Kepala Pengukur (Reference Head): Di permukaan tanah, tepat di atas pondasi, dipasang sebuah kepala pengukur. Alat ini memantau ujung dari masing-masing batang yang terhubung dengan jangkar di bawah tanah.

Ketika beban gedung bertambah (misalnya saat proses pengecoran lantai baru terus berlangsung), tanah di bawah pondasi akan tertekan. Jika lapisan tanah pada kedalaman 15 meter mengalami kompresi, maka pondasi di atasnya akan turun. Kepala pengukur di permukaan akan membaca bahwa jarak antara pondasi dan jangkar di kedalaman 15 meter telah berubah. Sensor elektronik presisi tinggi kemudian akan mengirimkan data ini secara real-time ke komputer proyek, memberikan alarm dini jika pergerakan melebihi batas toleransi keamanan.

Mengapa Extensometer Sangat Efektif dan Akurat?

Penggunaan extensometer dalam proyek gedung pencakar langit bukan sekadar pelengkap, melainkan sebuah keharusan standar keselamatan konstruksi modern. Tingkat efektivitas instrumen ini tidak dapat digantikan oleh tebakan atau perhitungan teoritis semata. Berikut adalah alasan mengapa alat ini sangat krusial:

1. Akurasi Tingkat Tinggi (Presisi Mikroskopis)
Sensor pada extensometer modern, terutama yang menggunakan potensiometer linier atau vibrating wire (kawat bergetar), dapat mendeteksi pergerakan tanah sekecil fraksi milimeter. Ketelitian ini sangat penting karena pada bangunan puluhan lantai, pergeseran beberapa milimeter di pondasi dapat berdampak signifikan pada struktur atas.

2. Pemantauan Real-Time dan Berkelanjutan
Extensometer digital dapat dihubungkan ke sistem data logger (perekam data) otomatis. Ini berarti alat tersebut terus memantau pondasi 24 jam sehari, 7 hari seminggu. Insinyur tidak perlu datang ke lokasi setiap jam untuk melakukan pengukuran manual; mereka bisa memantau grafik pergerakan pondasi dari layar komputer di kantor secara langsung.

3. Identifikasi Zona Masalah yang Tepat
Karena menggunakan tipe multi-point (banyak titik), extensometer memberikan data profil kedalaman yang lengkap. Jika terjadi penurunan yang tidak normal, kontraktor tahu persis apakah masalahnya ada di lapisan pasir di kedalaman 10 meter atau di lapisan tanah liat di kedalaman 20 meter. Informasi ini sangat vital untuk menentukan jenis perbaikan atau perkuatan tanah (soil improvement) yang harus dilakukan dengan cepat dan tepat sasaran.

4. Validasi Desain Geoteknik
Insinyur geoteknik merancang pondasi berdasarkan perhitungan di atas kertas dan sampel tanah. Extensometer memberikan bukti empiris di lapangan. Alat ini memastikan bahwa perilaku tanah yang sebenarnya di lapangan sesuai dengan asumsi desain awal. Jika ternyata tanah lebih lunak dari perkiraan, modifikasi desain dapat segera dilakukan sebelum bangunan menjulang lebih tinggi.

Rekomendasi Penyediaan dan Pemasangan Instrumentasi Geoteknik

Keberhasilan pemantauan penurunan pondasi sebuah gedung pencakar langit tidak hanya ditentukan oleh teori yang baik, tetapi juga oleh kualitas instrumen yang dipasang serta keahlian tenaga instalasinya. Sensor yang tidak sensitif atau pemasangan lubang bor yang tidak presisi justru akan memberikan data palsu (false reading) yang sangat membahayakan keselamatan proyek.

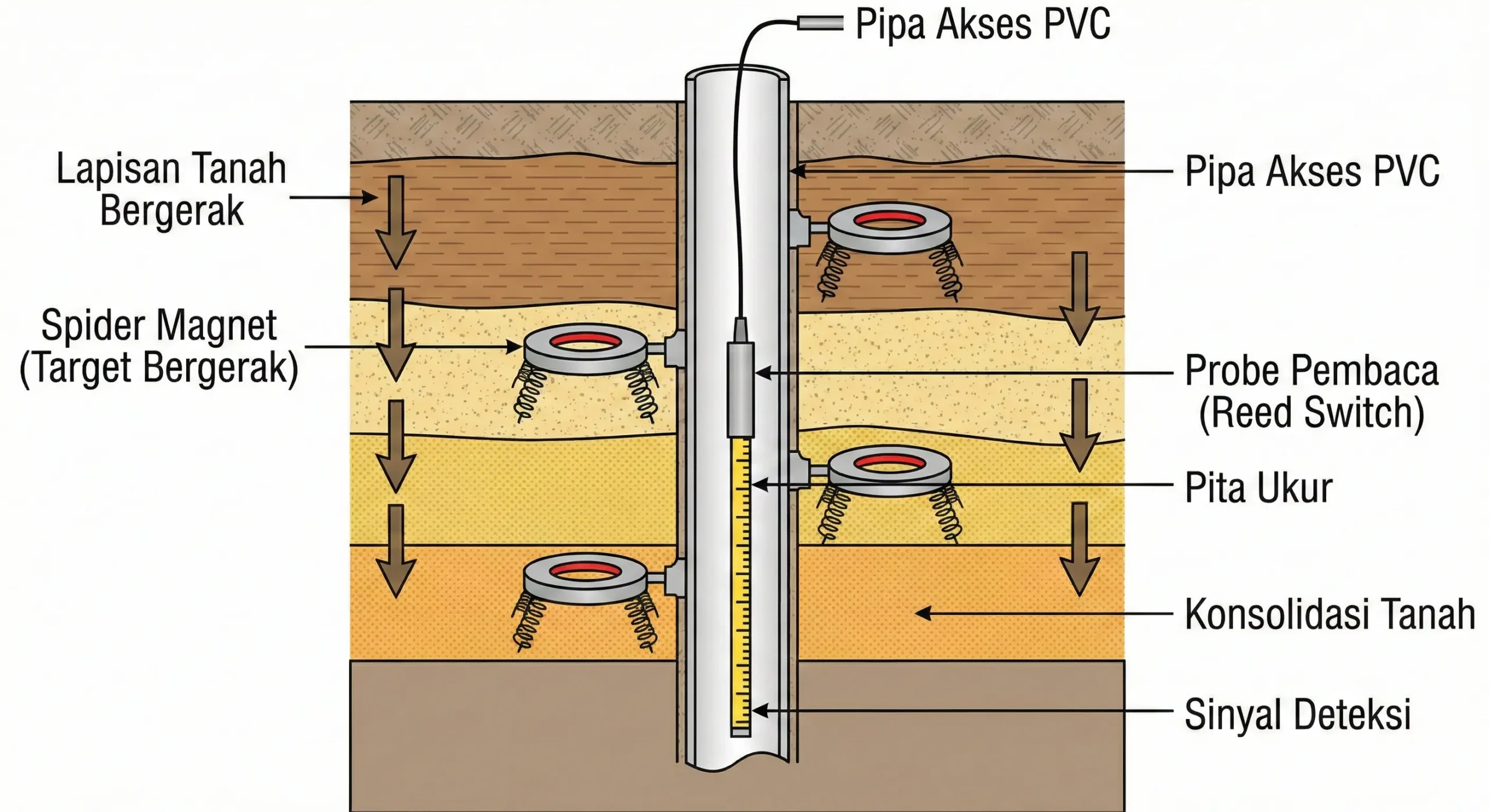

Untuk mendukung keakuratan pemantauan penurunan (settlement) pada proyek skala besar Anda, pemilihan tipe extensometer yang tepat sangatlah krusial. Salah satu jenis instrumen yang paling handal untuk mendeteksi pergerakan dan pengangkatan bawah permukaan pada tanggul pengurukan, penggalian, perbaikan tanah, hingga reklamasi lahan adalah Magnetic Spider Extensometer. Berikut adalah dua rekomendasi produk unggulan berstandar global yang dapat Anda jadikan pilihan utama:

ACE Instruments Magnetic Spider Extensometer

Dirancang khusus dengan kepekaan magnetik tinggi untuk mengukur penurunan atau pengangkatan bawah permukaan secara akurat. Sangat ideal untuk memantau pergerakan tanah di berbagai lapisan kritis pada proyek konstruksi infrastruktur dan gedung tinggi.

Lihat Spesifikasi Produk

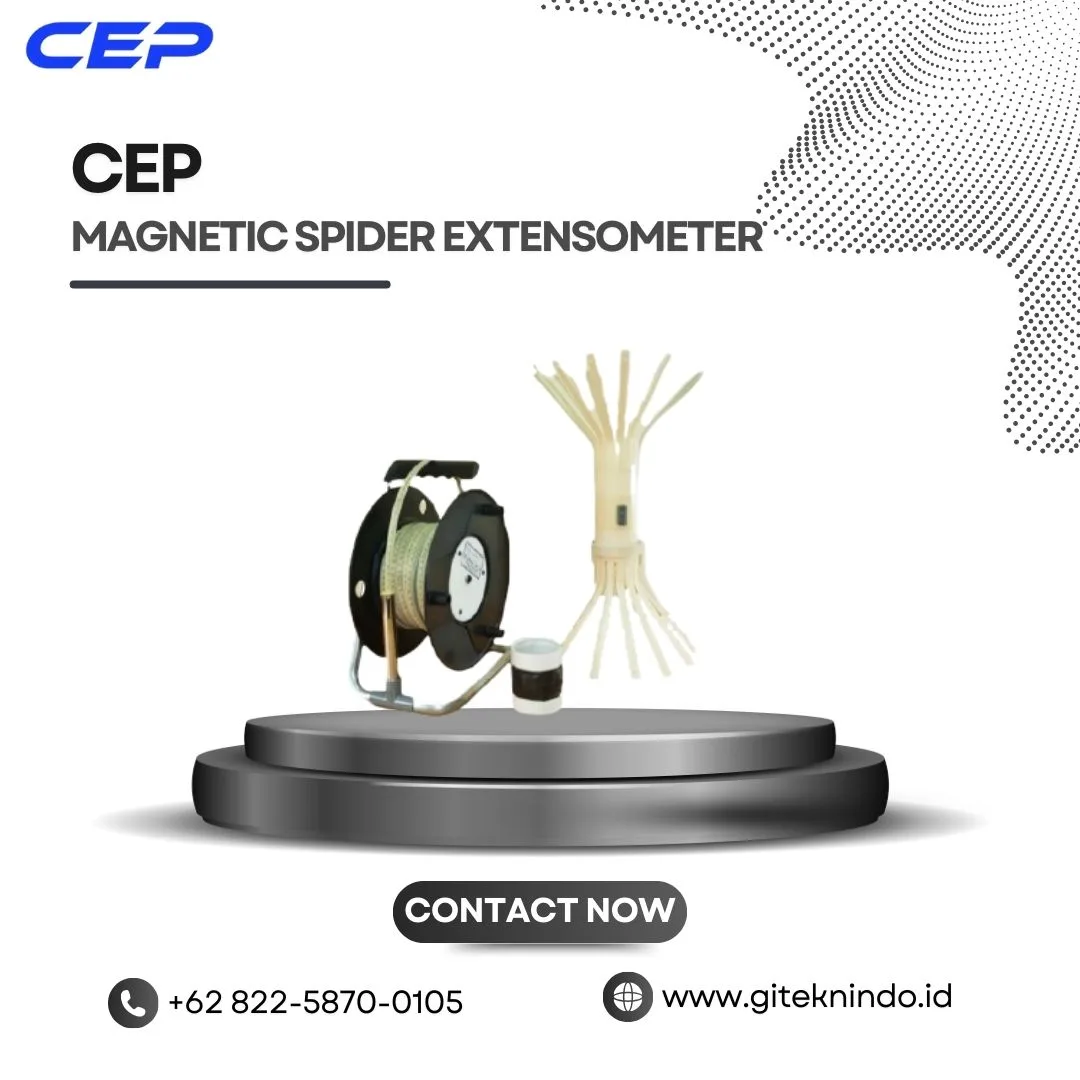

CEP Magnetic Spider Extensometer

Menawarkan fleksibilitas pemantauan geoteknik dengan beragam varian model ukuran (hingga model 28-titik kaki) yang disesuaikan dengan diameter inclinometer casing. Materialnya tangguh dan tahan lama untuk pengoperasian pemantauan jangka panjang.

Lihat Spesifikasi Produk

Bagi Anda para kontraktor, konsultan pengawas, maupun owner proyek yang sedang mencari solusi lengkap untuk kebutuhan instrumentasi geoteknik seperti Extensometer di atas, Inclinometer, Piezometer, hingga layanan pengujian Non-Destructive Testing (NDT), sangat disarankan untuk bermitra dengan perusahaan yang berdedikasi tinggi di bidang tersebut. PT Global Intan Teknindo hadir sebagai jawaban dan mitra terpercaya untuk seluruh kebutuhan pengujian dan pemantauan infrastruktur Anda.

Dengan pengalaman yang mumpuni dalam menyediakan peralatan berstandar internasional serta layanan instalasi yang ditangani oleh engineer profesional, PT Global Intan Teknindo memastikan setiap milimeter pergerakan pondasi proyek Anda terpantau dengan presisi. Menyediakan perangkat dengan durabilitas tinggi yang siap menghadapi kondisi lapangan ekstrem, kami siap membantu memastikan proyek konstruksi gedung tinggi Anda berjalan aman, stabil, dan sesuai dengan standar keselamatan nasional maupun global. Kunjungi situs web giteknindo.id untuk berkonsultasi secara langsung dengan tim ahli terkait kebutuhan instrumentasi proyek Anda.
