Eksplorasi Bawah Permukaan: Panduan Metode Geolistrik dan Seismik

Ketidakpastian kondisi tanah sering menjadi tantangan terbesar dalam proyek infrastruktur berskala besar, pembangunan bendungan, maupun operasional pertambangan. Oleh karena itu, para ahli tidak bisa hanya mengandalkan metode pengeboran titik konvensional saja. Sebab, risiko adanya struktur tersembunyi di antara lubang bor tetap sangat tinggi. Sebagai solusinya, industri modern memanfaatkan teknologi geofisika non-destruktif guna memetakan karakteristik geologi secara kontinu. Dengan demikian, tim surveyor dapat menyelidiki area secara menyeluruh tanpa harus merusak ekosistem permukaan.

Selanjutnya, dua metode yang paling sering insinyur integrasikan dalam dunia rekayasa adalah metode geolistrik dan metode seismik. Keduanya bekerja saling melengkapi melalui parameter fisika yang berbeda, yaitu sifat kelistrikan batuan dan kecepatan rambat gelombang mekanis. Hasilnya, integrasi ini menghasilkan visualisasi anomali bawah permukaan secara presisi. Selain itu, pendekatan ini sukses meminimalkan ketidakpastian desain teknik serta memastikan efisiensi biaya mitigasi sebelum konstruksi fisik bermula.

Memahami Eksplorasi Bawah Permukaan dan Survei Geofisika

Secara mendasar, eksplorasi bawah permukaan merupakan rangkaian prosedur ilmiah untuk mengidentifikasi susunan litologi, struktur geologi, dan keberadaan fluida di dalam bumi. Tentu saja, aktivitas ini menjadi dasar krusial bagi setiap investigasi geoteknik sebelum tim perencana menentukan kelayakan suatu tapak proyek. Faktanya, struktur beton rentan mengalami kegagalan fatal tanpa data bawah permukaan yang valid. Misalnya, amblesan tanah, pergeseran sesar aktif, atau kejenuhan air yang tidak terdeteksi sejak awal dapat memicu kerusakan.

Dalam praktiknya, survei geofisika bertindak sebagai mata bagi para insinyur dengan mengukur variasi sifat fisik batuan dari permukaan. Berbeda dengan studi geologi regional yang bersifat kualitatif, pendekatan geofisika menghasilkan data kuantitatif. Kemudian, perangkat lunak komputer mengolah data tersebut ke dalam koordinat tiga dimensi. Lebih lanjut, pengukuran ini mencakup pemetaan kontinuitas lapisan material tanah, penentuan kedalaman batuan dasar (bedrock), serta deteksi zona-zona lemah.

Metode Geolistrik: Mengungkap Lapisan Bumi Lewat Resistivitas

Pendekatan kelistrikan bumi bertumpu pada hukum dasar fisika mengenai hambatan arus. Pertama-tama, prinsip kerja metode geolistrik resistivitas bermula dengan menginjeksikan arus listrik searah (DC) atau arus bolak-balik berfrekuensi rendah ke dalam tanah. Kemudian, alat mengalirkan arus ini melalui sepasang elektroda, lalu membaca beda potensial yang muncul pada elektroda lainnya. Dari nilai arus dan tegangan tersebut, para geofisikawan menghitung nilai resistivitas batuan semu. Setelah itu, mereka mengoreksi nilai tersebut berdasarkan faktor geometri bentangan di lapangan.

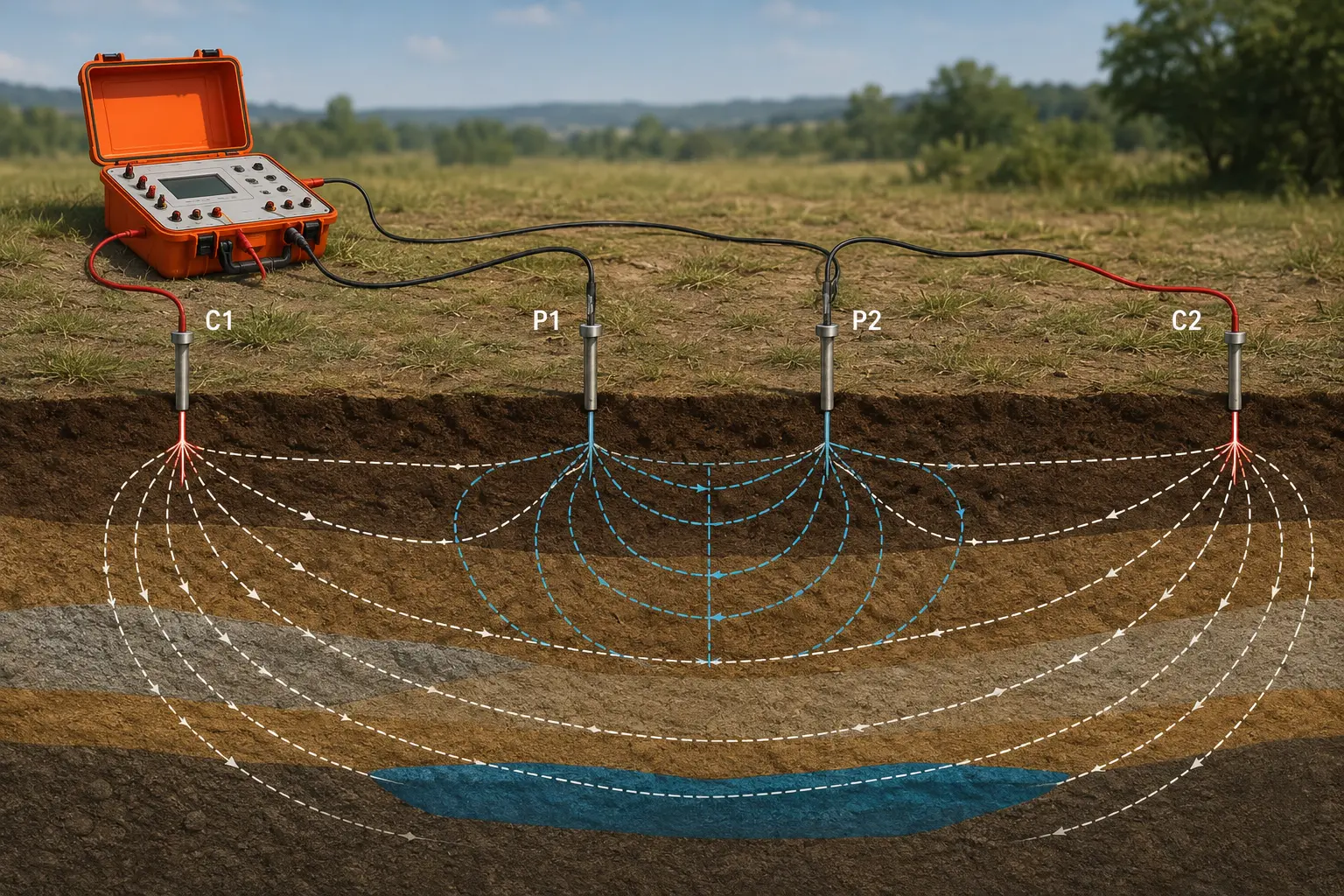

Gambar 1: Alur injeksi arus dan pembacaan potensial untuk memetakan variasi nilai resistivitas batuan bawah permukaan.

Pada dasarnya, setiap jenis batuan, mineral, dan fluida memiliki karakteristik tersendiri dalam menghantarkan arus listrik. Sebagai contoh, lapisan lempung basah memiliki hambatan jenis yang rendah. Sebaliknya, batuan beku padat atau batugamping kering menunjukkan angka hambatan jenis yang sangat tinggi. Oleh sebab itu, para ahli merangkum karakteristik ini ke dalam variasi nilai resistivitas batuan sebagai berikut:

• Material Aluvial dan Lempung: Memiliki rentang resistivitas sangat rendah karena densitas pori yang tinggi.
• Akuifer Air Tanah: Menunjukkan nilai resistivitas sedang, tergantung salinitasnya.
• Batuan Pasir dan Kerakal: Menghasilkan nilai resistivitas menengah hingga tinggi.
• Batuan Dasar Keras: Mencapai nilai resistivitas ekstrem karena sifat materialnya yang masif.

Geometri Elektroda: Schlumberger, Wenner, dan Dipole-Dipole

Dalam pengambilan data lapangan, pemilihan susunan kabel dan elektroda sangat menentukan resolusi data. Memang, konfigurasi Schlumberger, Wenner, dan dipole-dipole memiliki keunggulan masing-masing. Misalnya, konfigurasi Wenner sangat sensitif terhadap perubahan lateral lapisan tanah. Karakteristik ini menjadikannya pilihan ideal untuk memetakan batas struktur geologi vertikal. Di sisi lain, konfigurasi Schlumberger menang dalam hal penetrasi kedalaman secara vertikal.

Sementara itu, konfigurasi dipole-dipole memisahkan sepasang elektroda arus dan potensial secara konstan pada jarak tertentu. Keunggulannya, konfigurasi ini mampu melakukan pemetaan penetrasi horizontal sekaligus vertikal secara simultan. Walaupun, pelaksanaannya membutuhkan pasokan energi listrik yang jauh lebih kuat. Kesimpulannya, tim surveyor harus menyesuaikan pilihan instrumen sejak tahap perencanaan awal.

Pemanfaatan Data Multidimensi dan Evaluasi Air Tanah

Seiring berkembangnya zaman, akuisisi data kini bergeser menuju interpretasi data survei geolistrik 2D dan 3D. Secara visual, hasil dua dimensi menyajikan penampang yang memperlihatkan ketebalan material tanah. Sedangkan pada pemodelan tiga dimensi, pengguna dapat merotasi dan memotong seluruh blok volume bawah permukaan secara digital. Berkat fitur ini, analis mendeteksi geometri kubah atau intrusi air asin dari berbagai sudut pandang.

Bahkan, salah satu aplikasi utama dari pemetaan ini adalah mengevaluasi keakuratan geolistrik untuk investigasi air tanah. Melalui deteksi penurunan resistivitas secara ekstrem, ahli hidrologi menentukan batas-batas akuifer secara presisi. Pastinya, hal ini menghemat biaya operasional karena kontraktor pengeboran memasang pipa saringan tepat pada zona potensial.

Metode Seismik: Pemetaan Akustik Struktur Batuan

Berbeda dengan geolistrik, metode seismik justru memanfaatkan perambatan energi mekanis berupa gelombang elastis. Awalnya, sumber getar buatan memancarkan gelombang ini dari permukaan bumi menggunakan palu godam atau beban jatuh. Selanjutnya, gelombang menjalar ke dalam bumi dan akan memantul ketika menemui batas lapisan batuan.

Khusus dalam rekayasa sipil, analisis fokus pada gelombang primer (P-wave) dan sekunder (S-wave). Pertama, gelombang primer merupakan gelombang kompresi longitudinal yang merambat cepat menembus berbagai medium. Kedua, gelombang sekunder bergerak lebih lambat dan hanya merambat pada benda padat. Pada akhirnya, rasio kecepatan kedua gelombang ini memberikan informasi krusial mengenai modulus elastisitas tanah.

Gambar 2: Penempatan sensor geophone di sepanjang garis survei untuk menangkap waktu tiba gelombang primer dan sekunder.

Perbedaan Metode Seismik Refleksi dan Refraksi

Berdasarkan fenomena rambatan gelombang, pakar membagi teknologi ini menjadi dua kategori. Adapun perbedaan metode seismik refleksi dan refraksi terletak pada sudut datang serta kedalaman target objek yang ingin dipetakan:

Untuk investigasi pondasi bangunan, seismik refraksi selalu menjadi pilihan utama. Alasannya, kecepatan gelombang berkorelasi langsung dengan tingkat kepadatan batuan pembawa beban. Di sisi lain, industri minyak bumi sangat bergantung pada seismik refleksi untuk mencari hidrokarbon.

Sinergi Integrasi untuk Investigasi Geoteknik dan Lapangan

Setiap instrumen tentu memiliki kelemahan jika praktisi menggunakannya secara mandiri. Sebagai contoh, metode geolistrik sering memicu interpretasi ambigu ketika menghadapi rongga udara tanah. Untuk mengatasi masalah tersebut, praktisi memanfaatkan metode seismik refraksi yang bisa mendeteksi penurunan kecepatan rambat getaran pada rongga tersebut.

Maka dari itu, integrasi kedua metode ini sangat krusial dalam identifikasi bidang gelincir dengan survei geofisika. Dalam prosesnya, geolistrik memetakan zona air, sedangkan seismik memetakan batuan dasar yang keras. Kombinasi inilah yang menghasilkan kalkulasi faktor keamanan lereng secara akurat.

Selain itu, pakar konstruksi juga mengaplikasikan metode seismik untuk audit struktur bangunan. Melalui pengujian ini, alat mengirimkan gelombang mikro untuk mendeteksi retakan internal tanpa harus menghancurkan pilar beton. Praktik ini memastikan infrastruktur tua tetap aman digunakan.

Standar Keandalan Instrumen dan Kalibrasi Alat

Validitas hasil interpretasi geologi sangat bergantung pada sensitivitas instrumen di lapangan. Pasalnya, sedikit kesalahan dalam pembacaan tegangan listrik dapat mengubah interpretasi kedalaman hingga beberapa meter. Akibatnya, rekomendasi desain pondasi bangunan bisa meleset sepenuhnya.

Oleh karena itu, manajemen proyek wajib menerapkan protokol instalasi seismometer proyek dengan sangat ketat. Terlebih lagi, pemasangan pelindung akustik pada sensor getaran menjadi kunci agar alat mendapat data bersih. Sistem akuisisi data logger yang prima merekam data mentah ini tanpa distorsi.

Sebagai langkah terakhir, teknisi harus melakukan kalibrasi alat survei geofisika secara berkala. Prosedur ini memastikan seluruh komponen elektronik tetap bekerja optimal. Dengan demikian, instrumen menghasilkan pemetaan dengan tingkat akuntabilitas tinggi bagi para pengambil keputusan proyek.
