Panduan Praktis Cara Menghitung Laju Konsolidasi Tanah Timbunan

Pernahkah Anda melintasi jalan tol yang baru saja dibangun, namun mendapati permukaannya sudah bergelombang atau bahkan retak parah? Atau mungkin Anda melihat sebuah bangunan baru yang perlahan-lahan tampak miring seiring berjalannya waktu? Fenomena ini bukanlah hal gaib atau sekadar kesalahan komposisi aspal belaka. Di balik permukaan tanah yang kita injak, terdapat proses alamiah yang bergerak sangat lambat namun memiliki kekuatan destruktif yang masif jika diabaikan oleh para perencana proyek. Proses tersembunyi tersebut dikenal dalam dunia teknik sipil sebagai konsolidasi tanah.

Membangun infrastruktur berat di atas tanah lunak, seperti tanah lempung atau rawa, tanpa memperhitungkan pergerakan bawah tanah ini sama halnya dengan meletakkan tumpukan buku tebal di atas sebuah spons basah raksasa. Perlahan namun pasti, air di dalam spons akan terperas keluar, dan spons tersebut akan menyusut menjadi lebih tipis. Untuk mencegah kegagalan struktur akibat penyusutan ini, para insinyur menggunakan sebuah metode pemantauan yang sangat krusial, yaitu menggunakan alat bernama Settlement Plate. Artikel ini akan memandu Anda, bahkan jika Anda bukan seorang insinyur, untuk memahami bagaimana cara menghitung laju konsolidasi tanah timbunan berdasarkan data periodik dari alat tersebut secara mudah dan logis.

Memahami Konsep Dasar: Apa Itu Konsolidasi Tanah?

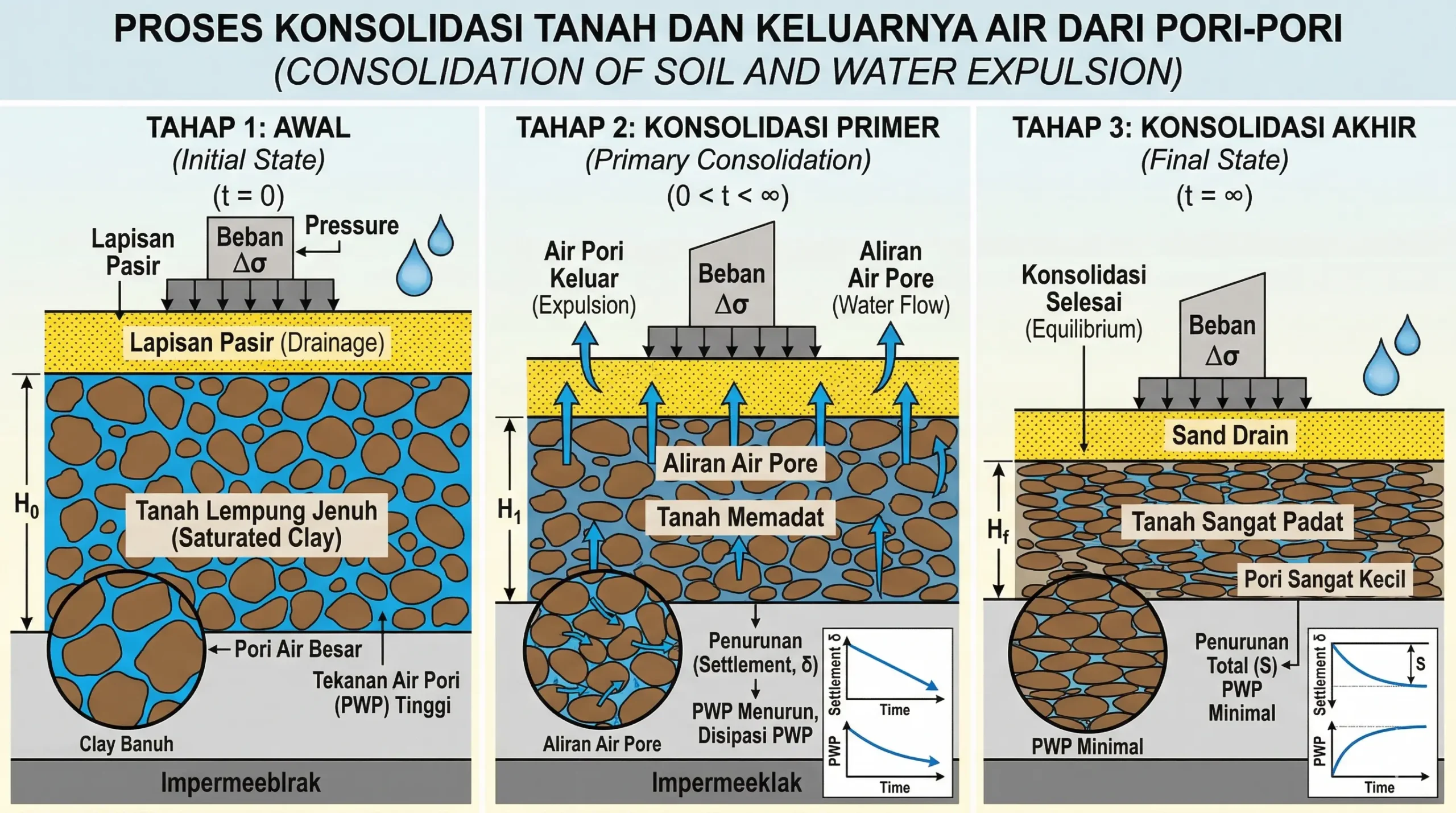

Ilustrasi air yang tertekan keluar dari pori-pori tanah akibat beban di atasnya.

Sebelum kita membahas tentang perhitungan dan angka, mari kita pahami terlebih dahulu konsep dasarnya. Tanah yang ada di alam bebas tidak hanya terdiri dari butiran padat (seperti pasir atau debu keras). Di antara butiran-butiran padat tersebut terdapat rongga-rongga kecil yang disebut pori-pori. Pada tanah yang basah atau lunak, rongga pori-pori ini terisi penuh oleh air dan sedikit udara.

Ketika sebuah beban yang sangat berat diletakkan di atas tanah tersebut, misalnya ratusan ton tanah timbunan untuk proyek jalan tol, beban itu akan menekan tanah di bawahnya. Tekanan ini memaksa air yang ada di dalam pori-pori tanah untuk keluar. Karena air keluar, rongga menjadi kosong dan butiran tanah merapat. Proses merapatnya butiran tanah akibat keluarnya air inilah yang menyebabkan permukaan tanah turun secara bertahap. Inilah yang disebut dengan Konsolidasi Tanah.

Berkenalan dengan Settlement Plate: Alat Sederhana Berfungsi Vital

Skema pemasangan Settlement Plate di bawah lapisan tanah timbunan.

Untuk mengetahui seberapa jauh tanah sudah turun dan apakah tanah tersebut sudah aman untuk dibangun infrastruktur di atasnya, kita membutuhkan alat ukur. Alat yang paling umum dan andal digunakan adalah Settlement Plate atau pelat penurunan.

Secara fisik, bentuk alat ini sangat sederhana. Settlement Plate terdiri dari sebuah pelat baja berbentuk persegi (biasanya berukuran 60x60 cm) yang dilas dengan sebuah pipa besi tegak lurus di bagian tengahnya. Cara kerjanya pun sangat logis:

1. Pelat baja diletakkan langsung di atas tanah asli (tanah dasar) sebelum proses penimbunan dimulai.
2. Tanah timbunan kemudian dihampar dan dipadatkan di atas pelat tersebut, mengubur pelat baja di bawahnya.
3. Pipa besi yang menyambung pada pelat akan dibiarkan menonjol ke atas melewati permukaan tanah timbunan.
4. Seiring dengan turunnya tanah dasar akibat beban timbunan, pelat baja yang terkubur akan ikut turun, menarik pipa besi bersamanya.

Dengan mengukur perubahan ketinggian ujung pipa besi yang menonjol di permukaan secara berkala menggunakan alat ukur optik (seperti Waterpass atau Total Station), kita bisa mengetahui secara pasti berapa sentimeter tanah di bawah sana telah amblas.

Langkah-Langkah Menghitung Laju Konsolidasi Tanah

Bagi orang awam, melihat tumpukan data angka dari proyek mungkin terasa memusingkan. Namun, prinsip dasar perhitungannya sebenarnya sangat terstruktur. Berikut adalah langkah-langkah bagaimana para ahli menghitung laju konsolidasi berdasarkan data periodik dari Settlement Plate.

1. Pengambilan Data Elevasi Awal (Titik Nol)

Proses dimulai tepat setelah Settlement Plate dipasang pada tanah asli, sebelum ada tanah timbunan yang ditambahkan. Surveyor akan menembak atau mengukur ketinggian ujung atas pipa besi tersebut. Ketinggian ini dicatat sebagai Elevasi Awal atau titik nol. Angka ini adalah acuan mutlak; semua perbandingan penurunan di masa depan akan dikurangkan dari angka awal ini.

2. Pencatatan Data Periodik (Pemantauan Rutin)

Setelah tanah timbunan mulai dihampar selapis demi selapis, pemantauan harus dilakukan secara disiplin. Pada masa awal penimbunan, penurunan biasanya terjadi sangat cepat, sehingga pembacaan ketinggian pipa dilakukan setiap hari. Seiring berjalannya waktu, pergerakan tanah akan semakin melambat, dan jadwal pembacaan bisa diubah menjadi satu minggu sekali, lalu dua minggu sekali, hingga pergerakan benar-benar berhenti.

Rumus dasar untuk mengetahui besar penurunan pada hari tertentu sangatlah mudah:

Penurunan (Settlement) = Elevasi Awal Pipa - Elevasi Pipa Saat Ini

3. Membuat Grafik Penurunan Terhadap Waktu

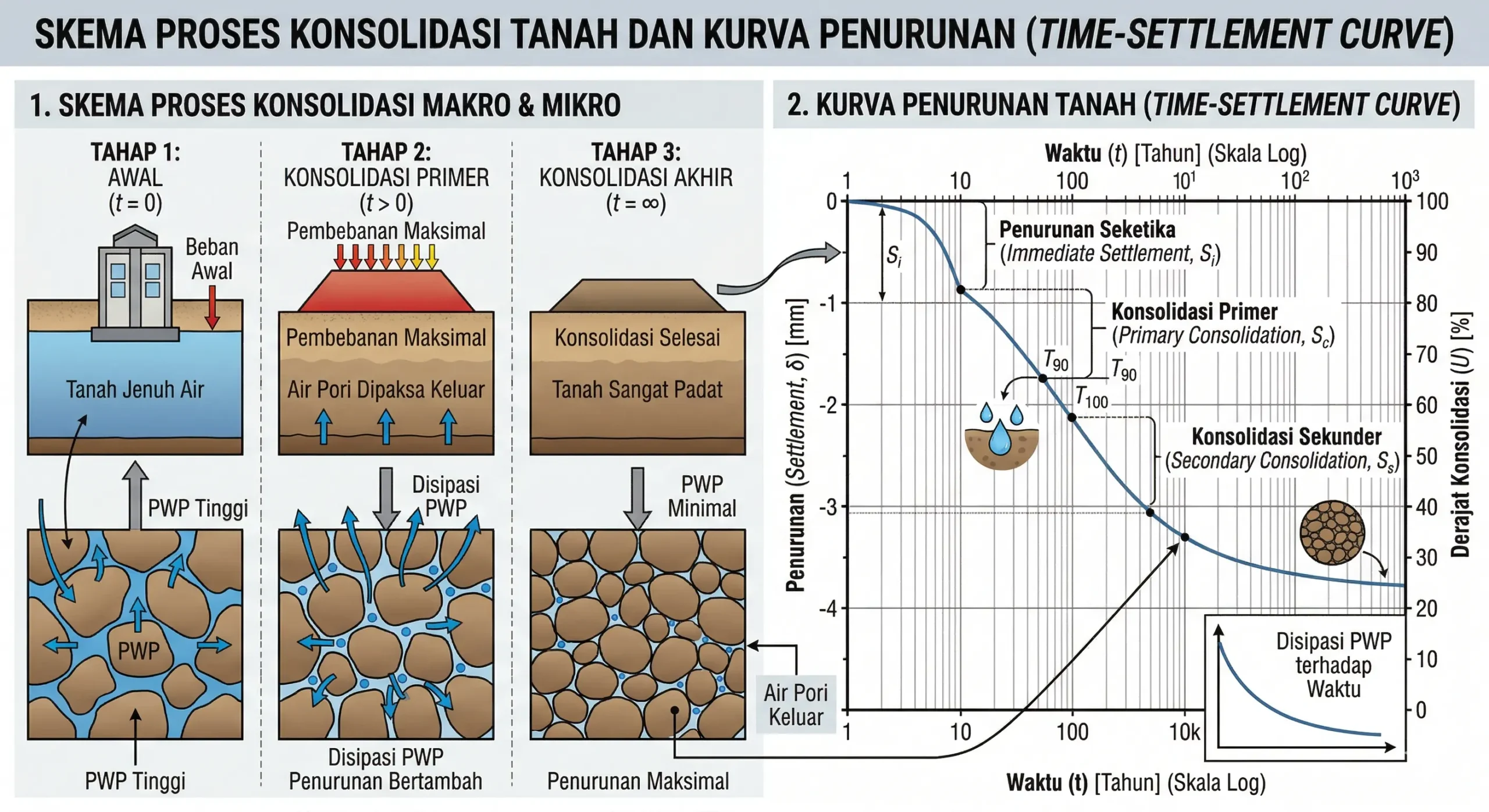

Contoh kurva penurunan tanah (Time-Settlement Curve) seiring berjalannya waktu.

Angka-angka yang dikumpulkan di lapangan kemudian diplot ke dalam sebuah grafik kooordinat. Sumbu mendatar (X) merepresentasikan waktu (hari, minggu, bulan), sedangkan sumbu tegak (Y) merepresentasikan jumlah penurunan (dalam milimeter atau sentimeter). Dari grafik ini, akan terlihat sebuah garis kurva yang awalnya menukik tajam (penurunan cepat), lalu perlahan-lahan melandai, hingga akhirnya mendatar. Garis mendatar ini menandakan bahwa proses konsolidasi hampir selesai, dan air di dalam pori tanah sudah habis terperas.

4. Memprediksi Penurunan Final (Metode Observasi)

Dalam proyek nyata, kontraktor sering kali tidak memiliki waktu bertahun-tahun untuk menunggu tanah benar-benar berhenti turun secara alami 100%. Oleh karena itu, data periodik dari grafik di atas digunakan untuk memprediksi berapa total penurunan maksimal yang akan terjadi (Penurunan Final). Dalam dunia teknik, insinyur menggunakan metode perhitungan matematis seperti Metode Asaoka atau Metode Hiperbolik. Inti dari metode ini adalah menarik garis proyeksi dari data yang sudah ada ke masa depan, untuk menebak di angka berapa kurva tersebut akan benar-benar datar.

5. Menentukan Derajat Konsolidasi (Laju Penyelesaian)

Setelah angka Penurunan Final berhasil diprediksi, langkah terakhir adalah menghitung seberapa jauh progres konsolidasi yang sudah tercapai hari ini. Ini disebut dengan Derajat Konsolidasi, yang biasanya dinyatakan dalam persentase (%). Rumusnya sangat mudah dipahami:

Derajat Konsolidasi (%) = (Penurunan Saat Ini / Prediksi Penurunan Final) x 100%

Sebagai contoh, jika diprediksi tanah akan turun maksimal 100 cm, dan berdasarkan data Settlement Plate hari ini tanah sudah turun 90 cm, maka laju atau derajat konsolidasinya adalah 90%. Biasanya, sebuah proyek jalan tol baru diizinkan untuk diaspal jika derajat konsolidasinya sudah mencapai minimal 90% hingga 95% untuk menghindari kerusakan aspal di kemudian hari.
