Cara Tepat Menggunakan PCWI Barcol Hardness Tester 934

Bayangkan Anda sedang berada di sebuah fasilitas perakitan, bertanggung jawab atas komponen struktural yang akan digunakan untuk membangun armada transportasi publik. Keselamatan ribuan pengguna bergantung pada integritas material yang Anda evaluasi. Bagaimana Anda bisa benar-benar yakin bahwa material yang Anda pegang memiliki spesifikasi kekuatan yang sesuai dengan standar keselamatan yang ketat? Anda tentu tidak bisa hanya menebaknya dari pandangan mata atau sekadar mengetuk permukaannya dengan tangan kosong. Di sinilah ilmu rekayasa material memainkan peran krusialnya, dan salah satu instrumen paling vital dalam proses inspeksi ini adalah alat penguji kekerasan portabel seperti PCWI Barcol Hardness Tester 934-1.

Untuk material lunak seperti paduan aluminium, kuningan, tembaga, dan berbagai jenis plastik keras atau komposit (seperti fiberglass), para ahli industri sangat mengandalkan sebuah instrumen presisi yang praktis. Instrumen tersebut dikenal luas dengan nama Barcol Hardness Tester, dan salah satu varian yang paling dipercaya di dunia pengendalian mutu adalah model 934-1 buatan PCWI. Bagi Anda yang baru saja terjun ke dunia inspeksi material atau rekayasa kualitas, melihat dan memegang alat ini untuk pertama kalinya mungkin terasa sedikit mengintimidasi. Namun, Anda tidak perlu khawatir. Artikel ini disusun secara mendalam untuk membedah segalanya secara tuntas. Kita akan membahas panduan lengkap mengenai langkah-langkah menggunakan PCWI Barcol Hardness Tester 934-1, dari prinsip dasar hingga teknik pengukuran yang akurat layaknya seorang profesional berpengalaman.

Apa Itu PCWI Barcol Hardness Tester 934-1?

PCWI Barcol Hardness Tester 934-1 adalah instrumen pengujian mekanis portabel yang dirancang secara spesifik untuk mengukur tingkat kekerasan suatu material berdasarkan ketahanannya terhadap penetrasi. Nama "Barcol" merupakan singkatan dari Barber-Colman, perusahaan yang pertama kali mengembangkan metode pengujian ini pada masa Perang Dunia Kedua. Kala itu, alat ini diciptakan secara khusus untuk memeriksa kualitas paku keling pada pesawat terbang militer dengan cepat dan akurat di lapangan tanpa harus membawa komponen ke laboratorium.

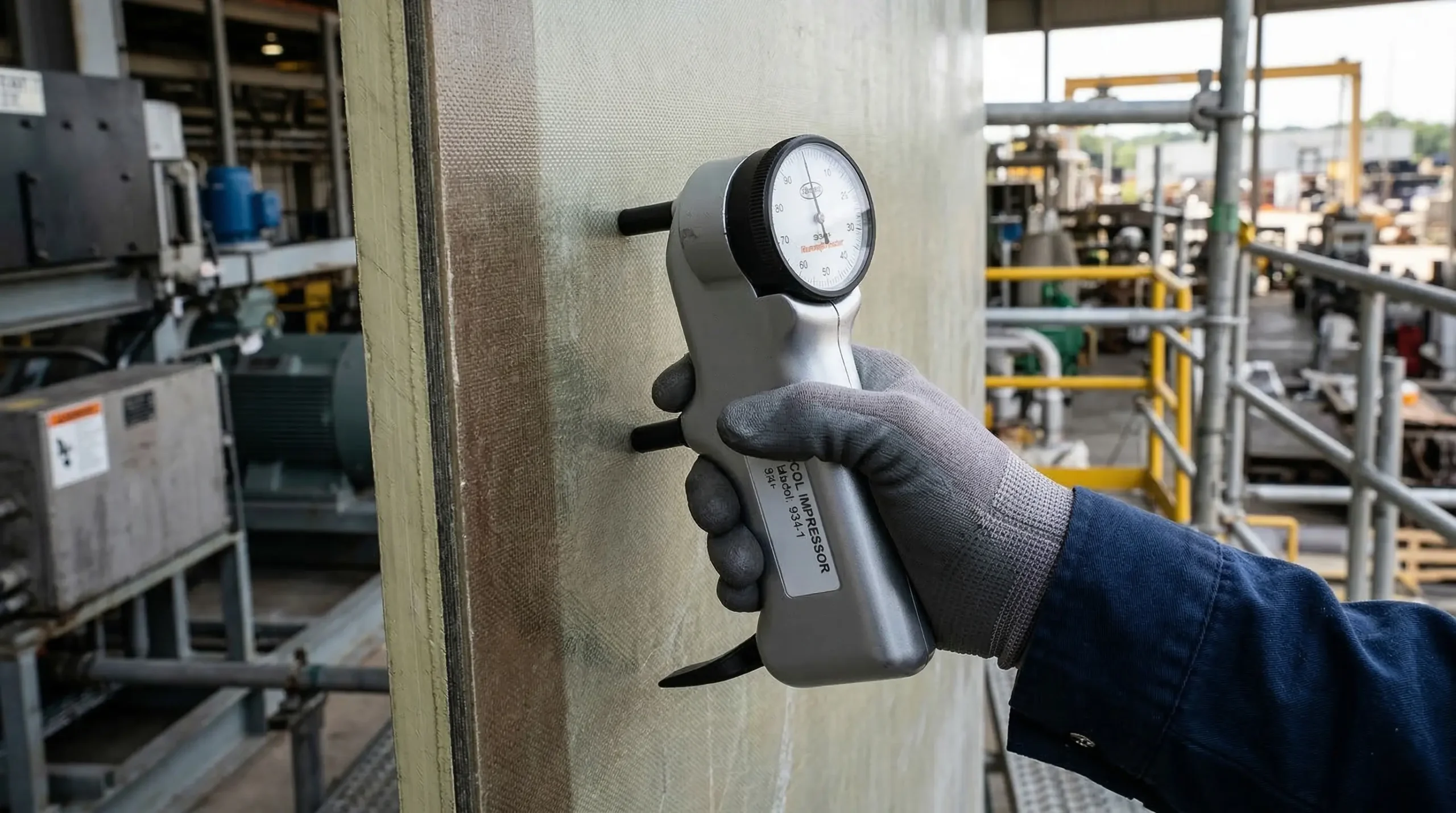

Desain ergonomis dari PCWI Barcol Hardness Tester 934-1 yang dirancang untuk penggunaan satu tangan di lapangan.

Angka "934-1" pada alat ini bukanlah sekadar nomor seri acak, melainkan penanda model spesifik yang menunjukkan bahwa instrumen ini memiliki rentang pengukuran yang dioptimalkan untuk logam lunak dan material non-logam. Prinsip kerja alat ini sebenarnya sangat rasional dan murni mekanis. Alat ini dilengkapi dengan sebuah jarum baja berujung sangat runcing yang disebut indentor. Ketika Anda menekan alat ini secara tegak lurus ke permukaan material uji, indentor tersebut akan terdorong masuk menembus permukaan material akibat tekanan pegas di dalam alat. Seberapa dalam jarum tersebut berhasil menembus material akan secara otomatis dikonversi menjadi sebuah nilai angka yang muncul pada dial (layar jarum penunjuk). Skalanya berkisar dari 0 hingga 100. Semakin keras material tersebut, semakin dangkal tusukan jarumnya, dan semakin tinggi pula angka yang akan Anda baca di layar.

Mengapa Alat Ini Sangat Penting dalam Industri?

Dalam industri manufaktur modern, pengujian kekerasan bukan lagi sebuah pilihan, melainkan sebuah keharusan mutlak. PCWI Barcol Hardness Tester 934-1 menawarkan keunggulan yang tidak dimiliki oleh mesin uji laboratorium statis, yaitu portabilitas. Anda tidak perlu memotong sampel material yang besar atau merusak produk akhir hanya untuk diuji. Pengujian dapat dilakukan secara non-destruktif (meskipun meninggalkan titik tusukan yang sangat kecil) langsung di lokasi, baik itu di dalam gudang bahan baku, di jalur perakitan, maupun di area pemeliharaan pesawat dan kapal laut.

Penggunaan alat ini sangat lekat dengan standar internasional, salah satunya adalah standar ASTM D2583 yang mengatur metode standar pengujian kekerasan material menggunakan Barcol Impressor. Memastikan material memenuhi spesifikasi kekerasan berarti Anda sedang mencegah terjadinya deformasi, keausan prematur, atau bahkan kegagalan struktural fatal saat material tersebut menanggung beban kerja operasional.

Persiapan Sebelum Menggunakan PCWI Barcol Tester 934-1

Sebelum kita masuk ke tahap penekanan alat ke material, ada beberapa langkah persiapan krusial yang harus dilakukan oleh seorang pemula. Kegagalan dalam melakukan persiapan ini adalah penyebab utama mengapa hasil pembacaan sering kali meleset atau tidak akurat.

1. Melakukan Verifikasi dan Kalibrasi Alat

Setiap unit PCWI Barcol Hardness Tester biasanya dilengkapi dengan dua buah piringan uji standar (test disks). Piringan ini telah dikalibrasi dari pabrik dan memiliki nilai kekerasan spesifik yang tercetak di atasnya (misalnya, satu piringan bernilai sekitar 43-48 dan yang lainnya bernilai 87-89). Sebelum Anda menguji material apa pun, letakkan piringan uji ini di atas permukaan datar, keras, dan kokoh (seperti meja kaca atau pelat baja). Lakukan penekanan alat pada piringan tersebut. Jika angka yang ditunjukkan oleh jarum dial tidak sesuai dengan angka yang tertera pada piringan, Anda dilarang menggunakan alat tersebut untuk pengujian aktual. Alat tersebut harus dikalibrasi ulang atau indentornya mungkin perlu diganti.

2. Memeriksa Kondisi Fisik Indentor

Indentor adalah jantung dari alat ini. Karena terbuat dari baja, ujung jarum ini bisa tumpul, bengkok, atau patah jika digunakan secara kasar atau jika Anda tidak sengaja menekannya pada material yang jauh lebih keras dari kapasitasnya (seperti baja karbon atau besi cor). Buka selubung pelindung dan periksa ujung jarum secara visual. Jika terlihat cacat sedikit saja, segera ganti dengan indentor cadangan yang baru.

3. Mempersiapkan Permukaan Material Uji

Alat ini sangat sensitif terhadap ketidakrataan permukaan. Permukaan material yang akan Anda uji harus dalam keadaan bersih dari kotoran, minyak, debu, atau lapisan cat yang tebal. Selain itu, permukaannya harus halus dan rata. Pengujian pada permukaan yang kasar, melengkung tajam, atau bergelombang akan membuat indentor tergelincir atau tidak menembus secara tegak lurus, sehingga menghasilkan nilai yang salah kaprah.

Langkah-Langkah Menggunakan PCWI Barcol Hardness Tester 934-1

Setelah tahap persiapan selesai dan alat dipastikan dalam kondisi prima, mari kita pelajari eksekusi pengujiannya. Teknik memegang dan menekan alat adalah kunci utama keberhasilan di tahap ini.

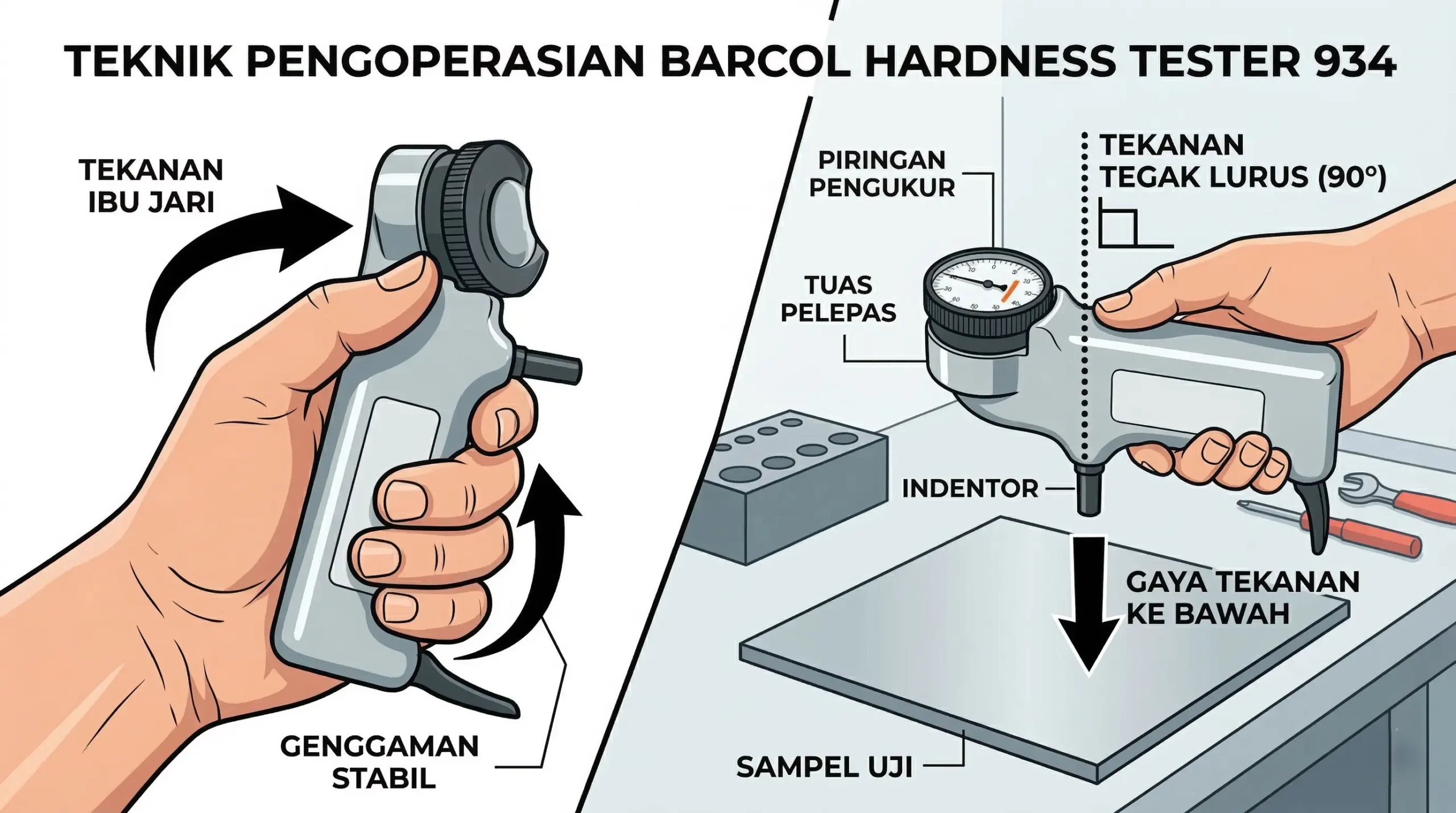

Ilustrasi cara memegang alat dengan benar dan menekannya tegak lurus ke permukaan sampel uji.

1. Posisikan Alat Tegak Lurus: Pegang gagang alat dengan kuat namun rileks. Tempatkan kaki alat bagian bawah (indentor berada di tengahnya) menempel pada permukaan material. Pastikan posisi alat benar-benar tegak lurus (vertikal 90 derajat) terhadap permukaan bidang material. Sedikit saja kemiringan akan menyebabkan jarum menggores material secara diagonal dan mengacaukan hasil bacaan.
2. Terapkan Tekanan Secara Bertahap: Jangan memukul atau menyentak alat ke bawah. Tekan gagang alat ke bawah menggunakan kekuatan telapak tangan Anda secara halus, stabil, dan perlahan. Tekan terus hingga Anda merasakan bahwa pegas di dalam alat telah mentok dan pangkal alat benar-benar menekan permukaan material.
3. Beri Perhatian Penuh pada Jarum Dial: Saat Anda menekan, jarum pada dial akan bergerak cepat ke atas. Untuk material seperti aluminium atau logam lunak, jarum akan langsung berhenti pada angka maksimum. Catat angka tersebut. Namun, jika Anda menguji material lunak berbahan dasar polimer seperti plastik FRP, jarum mungkin akan mencapai angka puncak sesaat, lalu perlahan-lahan turun secara konsisten. Fenomena ini disebut "cold flow" atau rambat material. Dalam kasus material plastik, Anda harus selalu mencatat angka puncak tertinggi yang disentuh jarum seketika sebelum ia mulai bergerak turun.
4. Lepaskan Tekanan dengan Lembut: Angkat alat dari material dengan gerakan vertikal lurus ke atas. Jangan menggeser atau memutar alat saat jarum masih tertancap, karena ini adalah penyebab utama patahnya ujung indentor.
5. Lakukan Pengujian Berulang: Aturan emas dalam pengujian Barcol adalah tidak pernah mengandalkan satu kali tusukan saja. Karena material komposit atau paduan logam terkadang memiliki kepadatan mikroskopis yang tidak seragam, Anda wajib mengambil minimal 5 hingga 10 titik pengujian di area yang berdekatan. Hitunglah nilai rata-rata dari seluruh titik uji tersebut untuk mendapatkan representasi kekerasan yang valid dan dapat dipertanggungjawabkan secara teknis.

Rekomendasi Produk untuk Kebutuhan Pengujian Anda

Bagi Anda yang sedang merencanakan untuk melengkapi peralatan laboratorium atau inspeksi lapangan Anda dengan instrumen yang akurat, berikut adalah spesifikasi dari jajaran produk penguji kekerasan yang sangat kami rekomendasikan.

PCWI Barcol Hardness Tester 934 Original

Instrumen standar industri untuk menguji material FRP, paduan aluminium, dan plastik keras. Dilengkapi dengan kotak penyimpanan kokoh, dua buah piringan kalibrasi bersertifikat, kunci pas, dan jarum indentor cadangan. Pilihan tepat untuk profesional lapangan.

Cek Spesifikasi Lengkap
