Cara Membaca Standpipe Piezometer dengan Water Level Meter

Dalam dunia teknik sipil dan geoteknik, pemantauan tekanan air pori dan tinggi muka air tanah merupakan parameter krusial untuk menjaga stabilitas struktur. Oleh karena itu, baik pada proyek bendungan (dam safety), lereng tambang, maupun konstruksi galian dalam (dewatering), para ahli geoteknik sangat mengandalkan instrumen standpipe piezometer (sering disebut Piezometer Casagrande) sebagai standar industri yang utama karena kesederhanaan dan akurasinya.

Namun, mengumpulkan data mentah dari lapangan tidak sekadar memasukkan kabel ke dalam lubang pipa. Sebaliknya, tim lapangan membutuhkan prosedur standar yang presisi untuk menghindari human error dan kesalahan interpretasi data. Faktanya, kesalahan tersebut dapat berakibat fatal pada analisis kestabilan lereng atau bendungan melalui platform manajemen geoteknik seperti Giteknindo.

Oleh sebab itu, artikel ini menyajikan panduan taktis (SOP) cara membaca standpipe piezometer menggunakan water level meter (WLM). Selain itu, panduan ini juga melengkapi Anda dengan metode kalkulasi elevasi, tabel spesifikasi teknis, serta tips mengatasi kendala pembacaan di lapangan basah (tropis) sesuai dengan standar regulasi di Indonesia.

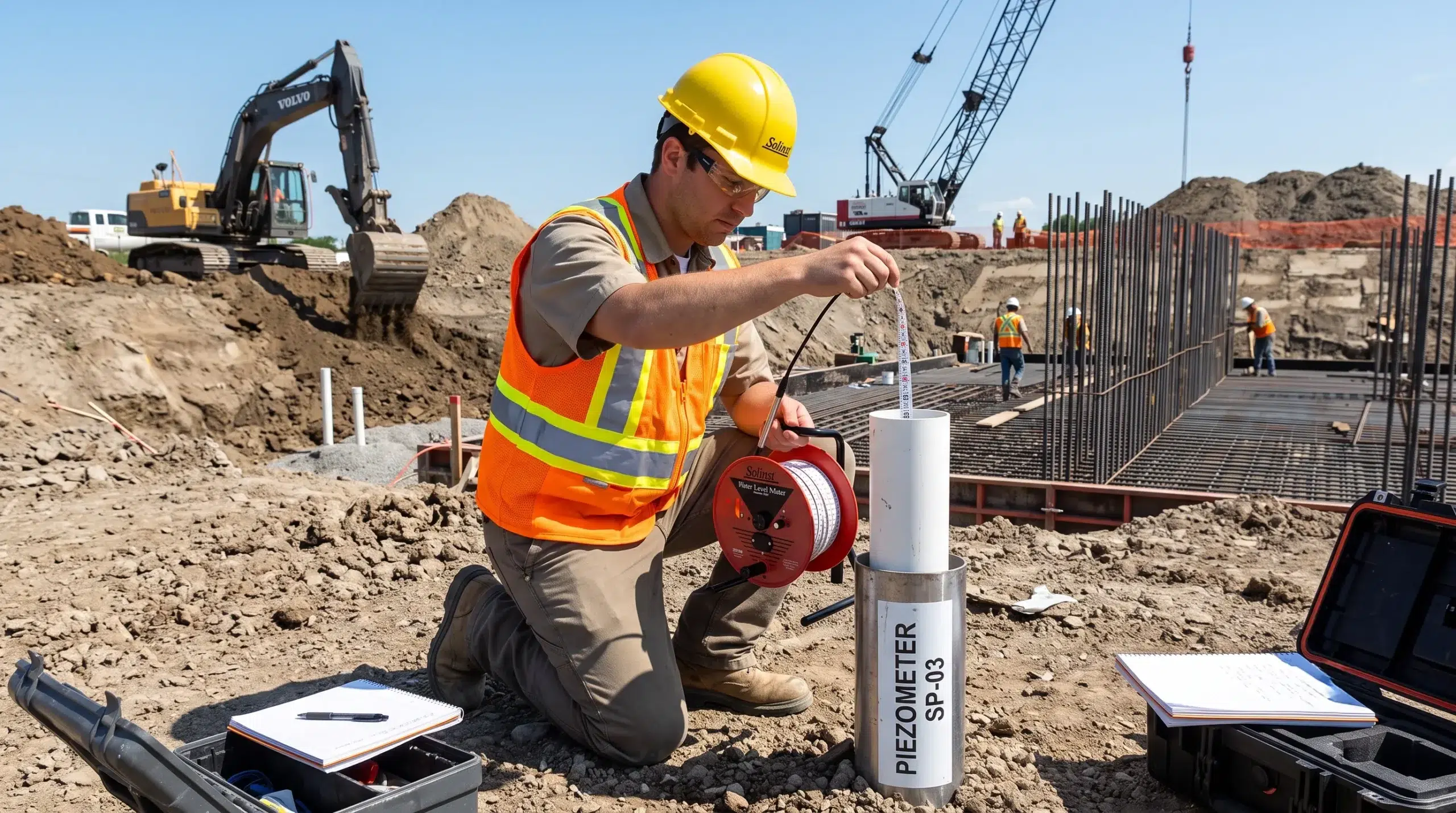

Pengukuran tinggi muka air tanah pada standpipe piezometer menggunakan Water Level Meter digital di area proyek infrastruktur.

Apa itu Standpipe Piezometer dan Water Level Meter?

Secara khusus, standpipe piezometer memisahkan pengaruh tekanan air pada kedalaman tertentu dari pengaruh air permukaan. Sementara itu, di lapangan, para teknisi sering kali menyebut water level meter sebagai "Alat Sounding" atau "Meteran Air Tanah". Tentu saja, keandalan alat ini sangat bergantung pada kalibrasi skala kabel meteran dan sensitivitas sensor probe elektrikal di ujung kabel.

Persiapan Sebelum Pengukuran di Lapangan

Sebelum menuju ke titik instrumen, pastikan tim monitoring membawa peralatan yang lengkap dan dalam kondisi prima. Sebagai persiapan awal, berikut adalah daftar peralatan yang wajib tim bawa:

Alat dan Bahan yang Diperlukan:

• Water Level Meter (WLM): Pertama, pastikan baterai cadangan terpasang dan lakukan uji fungsi tombol buzzer/test button.
• Kunci Pipa / Kunci Tutup Proteksi (Protective Cover): Kedua, siapkan kunci untuk membuka gembok atau tutup pelindung pipa besi di lapangan.
• Kain Lap Bersih (Kanebo/Microfiber) & Alkohol Pembersih: Ketiga, gunakan alat ini untuk membersihkan probe dari sisa lumpur atau kontaminan air setelah pengukuran.
• Buku Catatan Lapangan (Logbook) atau Tablet Input Data: Selanjutnya, lengkapi catatan dengan data pembacaan sebelumnya sebagai pembanding (history check).
• Alat Pelindung Diri (APD): Terakhir, gunakan helm proyek, sepatu bot, rompi reflektif, dan sarung tangan kerja.

Verifikasi Titik Datum / Top of Casing (TOC)

Selanjutnya, setiap standpipe piezometer harus memiliki titik referensi elevasi yang jelas yang biasanya produsen atau teknisi tandai pada ujung atas pipa PVC dalam (Top of Casing atau TOC). Lebih penting lagi, surveyor wajib mengukur elevasi TOC ini secara berkala menggunakan alat survey geodetik (Waterpass atau RTK GPS) untuk mengantisipasi adanya penurunan tanah (settlement) pada area sekitar instrumen. Oleh karena itu, Anda jangan pernah berasumsi bahwa tinggi TOC selalu konstan sepanjang tahun.

Langkah-Langkah Membaca Data Standpipe Piezometer

Lebih lanjut, Anda harus melakukan pembacaan secara hati-hati agar bibir pipa casing tidak menggesek kabel meteran secara tajam. Sebab, gesekan tajam dapat merusak lapisan pelindung kabel skala. Oleh karena itu, berikut adalah langkah-langkah SOP pembacaan di lapangan:

1. Buka Tutup Pelindung (Protective Cover): Pertama-tama, buka gembok pelindung besi, lalu lepaskan sumbat pipa (well cap) bagian dalam secara perlahan agar tekanan udara di dalam pipa seimbang dengan tekanan atmosfer.
2. Nyalakan Water Level Meter: Kemudian, putar tombol sensitivitas alat ke tingkat medium-tinggi, lalu tekan tombol tes untuk memastikan sirkuit suara (buzzer) dan lampu indikator bekerja.
3. Turunkan Probe secara Perlahan: Setelah itu, masukkan ujung probe ke dalam pipa standpipe. Turunkan kabel secara bertahap. Hindari menurunkan kabel terlalu cepat agar probe tidak menghantam air terlalu keras yang dapat merusak sensor elektrodik.
4. Dengarkan Alarm Bunyi (Buzzer): Selanjutnya, saat ujung probe menyentuh permukaan air, sirkuit listrik akan tertutup dan seketika alat akan mengeluarkan bunyi beep terus-menerus disertai lampu indikator yang menyala merah/hijau.
5. Tentukan Batas Pembacaan yang Akurat: Lebih spesifik lagi, naik-turunkan kabel beberapa sentimeter secara perlahan tepat di titik batas air berbunyi. Rentangkan kabel lurus dan sejajarkan dengan batas atas pipa (Top of Casing/TOC) yang teknisi jadikan titik datum ukur.
6. Baca dan Catat Skala Kabel: Berikutnya, baca nilai kedalaman pada kabel berskala (ketelitian milimeter). Catat angka tersebut dalam logbook sebagai kedalaman air (d). Lakukan pengukuran sebanyak dua hingga tiga kali untuk memastikan hasil yang konsisten (repeatability).
7. Bersihkan dan Rapikan Alat: Terakhir, tarik kembali probe ke atas, lap kabel dan probe dengan kain bersih yang telah Anda basahi sedikit alkohol untuk mencegah kontaminasi silang antar lubang bor. Pasang kembali sumbat pipa dan gembok pelindung luar.

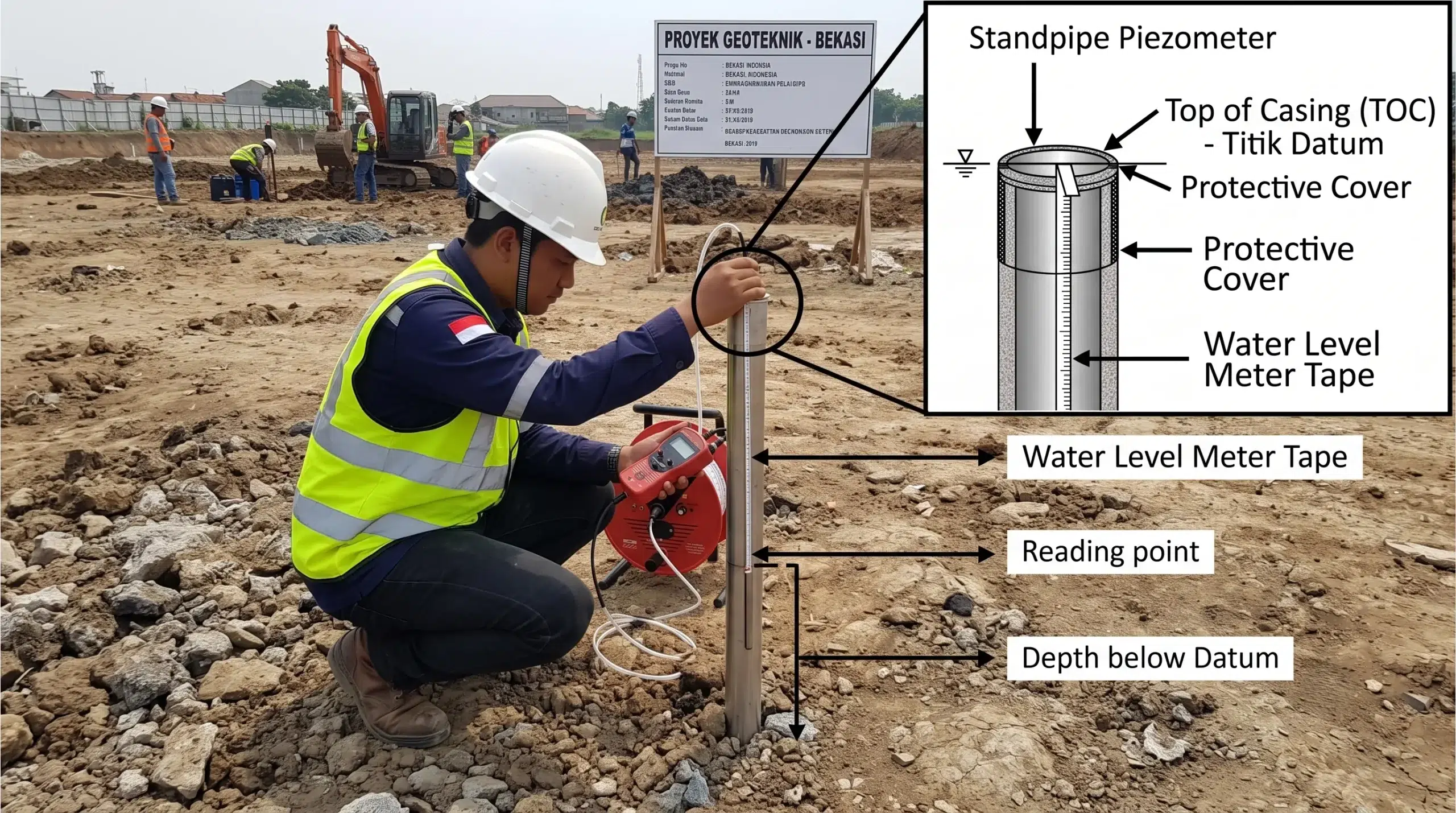

Cara menyejajarkan pita ukur Water Level Meter dengan titik datum Top of Casing (TOC) untuk mendapatkan nilai kedalaman (d) yang akurat.

Cara Menghitung Elevasi Air Tanah (Rumus & Contoh Kasus)

Pada dasarnya, analis geoteknik tidak dapat langsung menggunakan data mentah berupa kedalaman (d) dari pembacaan water level meter untuk analisis kestabilan. Sebaliknya, mereka harus mengonversi data tersebut menjadi data elevasi absolut di atas permukaan laut (MSL - Mean Sea Level).

Rumus Elevasi Air Tanah (Groundwater Elevation)

• H = Elevasi Muka Air Tanah Akhir (meter di atas MSL)
• E = Elevasi Top of Casing (TOC) / Titik Ikat Pipa (meter di atas MSL)
• d = Hasil Pembacaan Water Level Meter / Kedalaman Air dari TOC (meter)

Contoh Kasus Simulasi di Proyek Bendungan

Sebagai contoh, pada proyek Bendungan Logung, seorang teknisi geoteknik melakukan monitoring mingguan pada titik Piezometer SP-02. Menurut data survey topografi terbaru, elevasi Top of Casing (TOC) SP-02 adalah +124,550 m MSL. Selanjutnya, saat teknisi melakukan pembacaan dengan Water Level Meter, probe berbunyi tepat pada skala kabel 5,420 meter.

Perhitungan:
E = 124,550 m MSL
d = 5,420 meter
H = 124,550 − 5,420 = 119,130 m MSL

Oleh karena itu, Elevasi Muka Air Tanah pada titik SP-02 adalah +119,130 m MSL.

Tabel Contoh Logsheet Monitoring Lapangan

SOP Perawatan Alat & Troubleshooting di Lapangan

Pada praktiknya, instrumen geoteknik bekerja di lingkungan luar ruangan (outdoor) yang ekstrem. Akibatnya, tanpa perawatan yang benar, alat akan cepat rusak atau memberikan hasil bacaan yang menyimpang (false reading).

Tips Menghindari False Readings Akibat Kondensasi di Dalam Pipa

Khususnya di daerah tropis dengan kelembapan tinggi seperti Indonesia, uap air sering mengembun di dinding dalam pipa PVC standpipe. Oleh karena itu, kondensasi ini sering kali memicu sensor probe sensitif menyala atau berbunyi sebelum menyentuh permukaan air yang sesungguhnya (teknisi menyebutnya false positive).

Solusi: Gunakan Water Level Meter yang memiliki tombol pengatur sensitivitas (sensitivity dial). Kurangi sensitivitas alat secara perlahan hingga bunyi alarm akibat embun hilang. Dengan cara ini, alat hanya akan berbunyi keras saat teknisi benar-benar merendam probe di permukaan air yang padat.

Regulasi dan Frekuensi Monitoring di Indonesia (SNI & PUPR)

Di sisi lain, pelaksanaan monitoring instrumen geoteknik di Indonesia harus mengacu pada standar nasional demi menjamin keamanan infrastruktur publik. Terkait hal ini, regulasi utama yang mengatur standar tersebut adalah SNI 8460:2017 (Persyaratan Perancangan Geoteknik).

Secara bersamaan untuk proyek bendungan, pedoman teknis yang Direktorat Jenderal Sumber Daya Air Kementerian PUPR keluarkan menginstruksikan frekuensi pembacaan instrumen sebagai berikut:

• Tahap Konstruksi: Pertama, tim lapangan wajib melakukan pembacaan setiap hari guna memantau perkembangan tekanan air pori berlebih (excess pore water pressure) selama proses penimbunan tanah berlangsung.
• Tahap Pengisian Awal (Impounding): Kedua, tim lapangan melakukan pembacaan setiap hari hingga tinggi muka air waduk mencapai elevasi mercu bendungan (kondisi stabil).
• Tahap Operasi & Pemeliharaan (O&P): Ketiga, Anda dapat menurunkan frekuensi pembacaan menjadi satu kali dalam seminggu atau satu kali dalam dua minggu, bergantung pada tingkat risiko bendungan tersebut.
