Cara Membaca Data Logging PCWI Porosity Detector untuk Laporan

Bayangkan Anda sedang melihat struktur jembatan baja yang baru saja selesai dicat. Dari luar, cat tersebut tampak sempurna dan mengkilap. Namun, tahukah Anda bahwa di balik lapisan yang terlihat mulus tersebut mungkin terdapat lubang-lubang mikroskopis yang tidak kasat mata? Lubang kecil ini, jika dibiarkan, akan menjadi pintu masuk bagi air dan udara yang pada akhirnya memicu korosi parah. Di sinilah peran krusial dari sebuah alat inspeksi, dan lebih penting lagi, bagaimana kita merekam serta membaca data logging PCWI agar struktur tetap aman dalam jangka panjang.

Bagi para inspektor di lapangan, menemukan cacat pada lapisan pelindung (coating) hanyalah setengah dari pekerjaan. Setengah pekerjaan lainnya adalah mendokumentasikan temuan tersebut secara akurat ke dalam sebuah laporan inspeksi. Salah satu alat yang paling sering diandalkan untuk tugas ini adalah PCWI Porosity Detector. Alat canggih ini tidak hanya mendeteksi kebocoran pada lapisan, tetapi juga merekam data secara digital. Jika Anda masih awam atau baru pertama kali menangani data dari alat ini, panduan berikut akan membantu Anda memahami cara membaca data logging PCWI dengan bahasa yang mudah dipahami.

Definisi: Apa Itu PCWI Porosity Detector?

Sebelum kita masuk ke cara membaca datanya, mari kita samakan pemahaman tentang alat ini. PCWI Porosity Detector (sering juga disebut holiday detector) adalah alat uji tidak merusak (Non-Destructive Testing) yang menggunakan aliran listrik untuk mencari cacat, lubang jarum (pinhole), atau area pelapisan yang terlalu tipis pada material konduktif seperti pipa baja atau tangki.

Ilustrasi inspeksi coating menggunakan alat pendeteksi pori.

Cara kerjanya cukup sederhana secara konsep: alat ini mengalirkan tegangan listrik tertentu melalui sebuah kuas atau koil yang disapukan ke atas permukaan cat. Jika pelapisannya sempurna, listrik tidak akan menembus ke logam di bawahnya. Namun, jika ada lubang sekecil apa pun, arus listrik akan melompat, membunyikan alarm, dan mendeteksi adanya cacat yang disebut "holiday".

Lalu, apa itu Data Logging? Fitur ini adalah memori internal pada alat yang secara otomatis mencatat setiap detail saat inspeksi berlangsung. Alih-alih Anda harus mencatat di kertas setiap kali alat berbunyi, alat ini akan merekam kapan cacat itu ditemukan, berapa tegangan yang digunakan, dan lokasinya.

Mengapa Data Logging PCWI Sangat Penting dalam Inspeksi?

Dalam dunia industri, konstruksi, dan pemeliharaan, laporan inspeksi bukanlah sekadar formalitas. Laporan ini adalah dokumen legal yang membuktikan bahwa sebuah proyek telah dikerjakan sesuai standar keamanan.

Berikut adalah alasan mengapa melampirkan data tersebut sangat krusial:

• Bukti Kinerja yang Objektif: Data yang dihasilkan oleh mesin tidak bisa dimanipulasi dengan mudah. Ini memberikan rasa aman bagi klien bahwa inspeksi benar-benar dilakukan secara menyeluruh.
• Pelacakan Lokasi Cacat: Data logging memungkinkan kontraktor mengetahui secara pasti titik mana saja yang perlu dicat ulang atau diperbaiki tanpa harus menebak-nebak.
• Efisiensi Waktu: Mengurangi beban administratif inspektor di lapangan karena semua angka sudah tercatat secara otomatis dan siap diekspor ke Microsoft Excel atau PDF.

Panduan Langkah Demi Langkah: Cara Membaca Data Logging PCWI

Melihat deretan angka dalam format spreadsheet mungkin terlihat mengintimidasi pada awalnya. Namun, jika Anda memecahnya menjadi beberapa kolom utama, proses membacanya akan menjadi sangat logis. Berikut adalah panduan awam untuk mengekstrak dan membaca data tersebut.

Langkah 1: Memindahkan Data ke Komputer

Setelah proses inspeksi selesai, langkah pertama adalah menghubungkan perangkat ke PC atau laptop Anda. Biasanya, ini dilakukan menggunakan kabel USB atau koneksi Bluetooth, tergantung pada seri alat yang Anda miliki. Buka perangkat lunak (software) bawaan atau ekspor data langsung ke dalam format .csv yang bisa dibuka di Microsoft Excel.

Langkah 2: Memahami Struktur Kolom Data

Saat Anda membuka file spreadsheet tersebut, Anda akan disajikan dengan tabel yang berisi beberapa kolom standar. Mari kita bedah kolom-kolom yang paling umum muncul:

• Date & Time (Tanggal dan Waktu): Ini adalah kolom paling dasar. Kolom ini mencatat waktu persis kapan alat dinyalakan, kapan inspeksi dimulai, dan kapan sebuah cacat ditemukan. Ini sangat penting untuk memastikan inspeksi dilakukan pada jadwal yang telah disepakati.
• Voltage Setting (Pengaturan Tegangan): Menunjukkan besaran arus listrik (biasanya dalam satuan kiloVolt / kV) yang diatur oleh inspektor. Tegangan ini harus sesuai dengan ketebalan cat. Jika ketebalan cat adalah 500 mikron, tegangan yang diatur harus sesuai standar baku (misalnya standar internasional dari Asosiasi Perlindungan Material dan Kinerja - AMPP/NACE). Jika data menunjukkan tegangan yang berubah-ubah tidak sesuai standar, maka inspeksi bisa dianggap tidak valid.
• Fault / Alarm Count (Jumlah Cacat): Ini adalah indikator utama. Kolom ini akan menunjukkan angka atau tanda setiap kali alat mendeteksi adanya lubang (porosity). Jika dalam satu jam inspeksi kolom ini menunjukkan angka 0, berarti pelapisan di area tersebut sempurna.
• Area / Batch Number: Seringkali inspektor akan membagi tangki atau pipa menjadi beberapa zona (Batch 1, Batch 2, dst). Kolom ini membantu Anda mengidentifikasi di zona mana cacat terbanyak ditemukan.

Langkah 3: Menganalisis Temuan

Membaca data bukan hanya soal melihat angka, tetapi memahami ceritanya. Jika Anda melihat banyak Fault terjadi secara berurutan pada waktu yang berdekatan di satu area (Batch), ini mengindikasikan bahwa proses pengecatan di area tersebut bermasalah. Mungkin aplikator cat melewatkan area tersebut, atau kondisi cuaca saat pengecatan sedang buruk sehingga cat tidak menempel sempurna.

Istilah Umum yang Sering Muncul di Laporan

Agar Anda tidak bingung saat berdiskusi dengan klien atau tim teknis, kenali beberapa istilah yang sering muncul dalam pembacaan detektor porositas:

Tips Menyusun Laporan Inspeksi yang Profesional

Setelah Anda paham, langkah terakhir adalah menyajikannya menjadi laporan inspeksi yang mudah dibaca oleh klien atau manajer proyek. Jangan hanya memberikan file Excel mentah kepada mereka. Lakukan langkah-langkah berikut:

Pertama, buatlah halaman ringkasan (Executive Summary). Di halaman ini, sebutkan informasi krusial seperti: total area yang diinspeksi, tegangan yang digunakan, dan total cacat yang ditemukan. Kedua, sertakan grafik sederhana. Jika perangkat lunak bawaan alat memiliki fitur pembuatan grafik otomatis, gunakan fitur tersebut. Grafik visual sangat membantu orang awam memahami seberapa parah atau seberapa baik kualitas pengecatan tersebut. Terakhir, pastikan Anda memberikan rekomendasi perbaikan. Tandai area mana saja yang harus segera mendapatkan touch-up cat ulang berdasarkan angka yang Anda baca.

Rekomendasi Produk untuk Kebutuhan Inspeksi Anda

Jika Anda atau perusahaan Anda sedang mempertimbangkan untuk meningkatkan akurasi laporan inspeksi dengan perangkat yang memiliki kemampuan pelaporan data yang handal, PT Global Intan Teknindo menyediakan berbagai solusi instrumen pengujian berkualitas tinggi. Berikut adalah rekomendasi alat standar industri untuk inspeksi pelapisan Anda:

Porosity Detector Standard untuk Inspeksi Coating | PCWI Compact DC Porosity Detector

Alat deteksi pori yang dirancang untuk kondisi lapangan yang keras. Dilengkapi dengan kontrol digital yang presisi dan kemampuan menahan data yang stabil untuk memudahkan penyusunan laporan inspeksi Anda.

Lihat Detail Produk

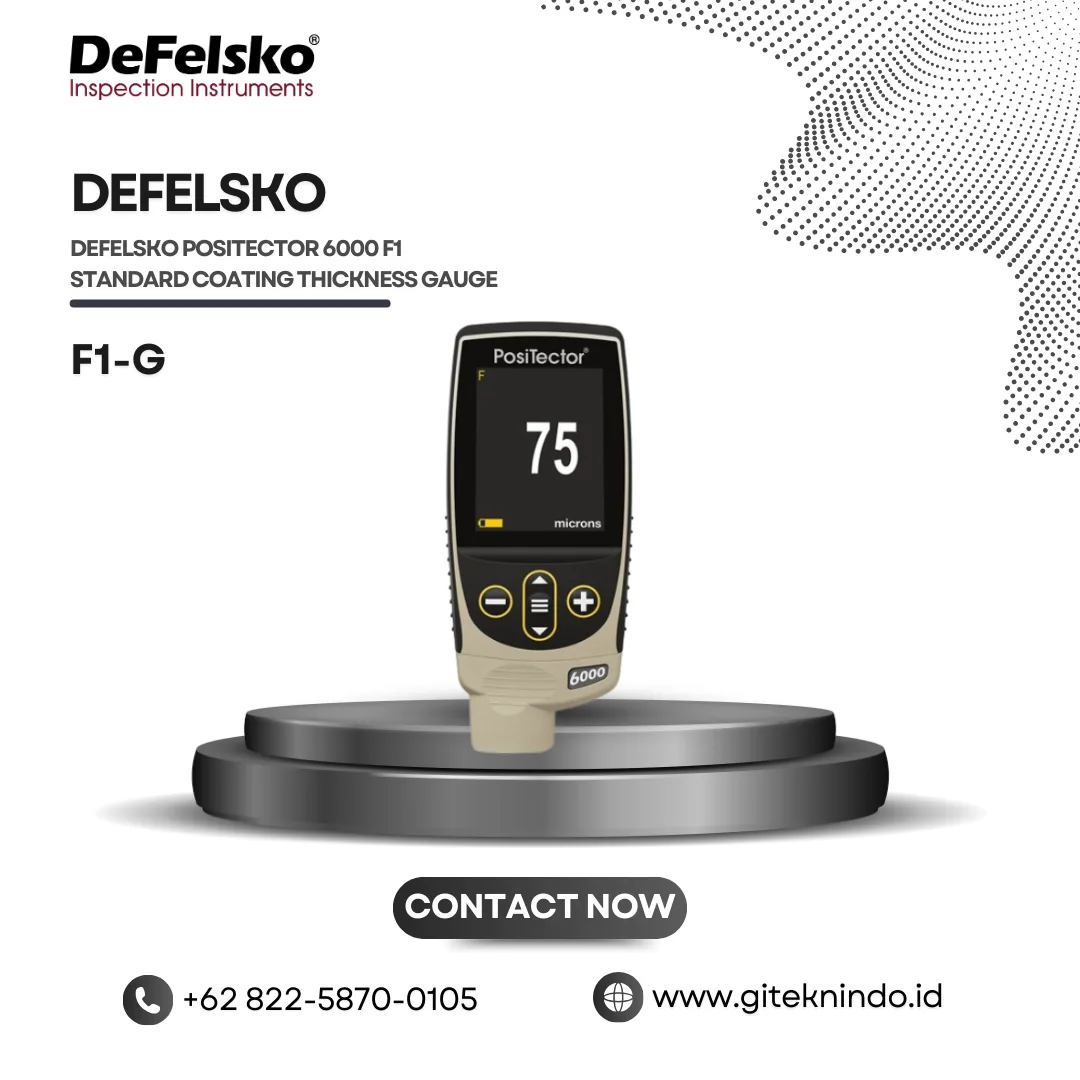

Coating Thickness Gauge Standard untuk Inspeksi Coating | DeFelsko PosiTector 6000 F1
