Cara Kerja Sensor Alat Deteksi Gas Modern

Kebocoran gas di fasilitas industri sering kali tidak terlihat dan tidak berbau. Hidrogen sulfida (H₂S) pada konsentrasi 100 ppm dapat mematikan indera penciuman dalam hitungan menit, sementara akumulasi gas mudah terbakar seperti metana di ruang tertutup berisiko ledakan begitu konsentrasinya mendekati Lower Explosive Limit (LEL). Inilah alasan sensor gas berperan sebagai sistem peringatan dini yang terus-menerus "menghirup" udara lingkungan kerja dan menerjemahkan komposisi kimia menjadi angka yang dapat ditindaklanjuti.

Namun, tidak semua sensor deteksi gas bekerja dengan prinsip yang sama. Alat deteksi gas modern menggabungkan beberapa teknologi sensor yang masing-masing dirancang untuk golongan gas tertentu — mulai dari sensor elektrokimia untuk gas toksik, sensor katalitik (pellistor) dan inframerah (NDIR) untuk gas mudah terbakar, hingga Photoionization Detector (PID) untuk senyawa organik volatil. Memahami cara kerja masing-masing adalah kunci untuk memilih instrumen yang tepat sekaligus menjaga akurasinya tetap konsisten.

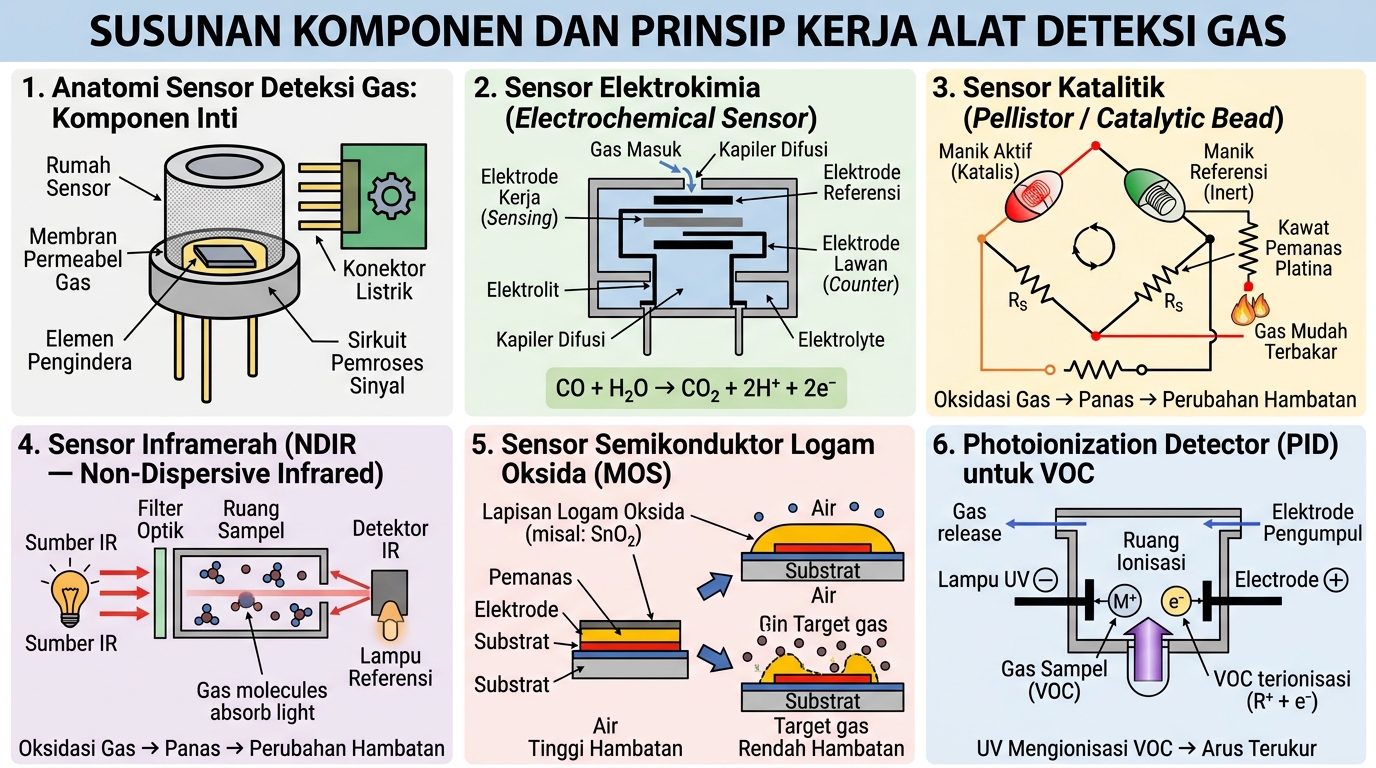

1. Anatomi Sensor Deteksi Gas: Komponen Inti

Terlepas dari teknologi yang digunakan, hampir semua sensor gas modern memiliki arsitektur dasar yang serupa. Memahami komponen-komponen ini membantu Anda memahami mengapa kalibrasi dan pemeliharaan sangat menentukan keandalan hasil pengukuran.

• Sinter / Filter Difusi — lapisan berpori (biasanya bronze atau stainles steel) yang melindungi inti sensor dari debu, air, dan nyala, sekaligus mengatur laju gas masuk agar reaksi berlangsung terkendali.
• Lapisan Aktif (Sensing Element) — jantung sensor. Bisa berupa larutan elektrolit dengan tiga elektroda, pelet katalitik yang dipanaskan, film logam oksida semikonduktor (MOS), atau ruang optik dengan sumber inframerah dan detektor.
• Elektronika Pemroses Sinyal — rangkaian pemroses sinyal (transimpedance amplifier), konverter Analog-Digital (ADC), dan mikrokontroler yang menerjemahkan sinyal mentah menjadi nilai konsentrasi.
• Kompensasi Termal & Kalibrasi On-Board — sensor suhu/tekanan internal dan memori penyimpanan kurva kalibrasi (matriks pemanasan, titik nol, dan faktor koreksi).
• Output & Antarmuka — display LCD, LED alarm, buzzer, getaran, dan port komunikasi (4–20 mA, RS485 Modbus-RTU, atau nirkabel) untuk integrasi dengan PLC atau data logger.

2. Sensor Elektrokimia (Electrochemical Sensor)

Sensor elektrokimia adalah teknologi paling umum untuk mendeteksi gas toksik pada konsentrasi rendah seperti karbon monoksida (CO), hidrogen sulfida (H₂S), belerang dioksida (SO₂), klorin (Cl₂), amonia (NH₃), dan oksigen (O₂). Sensor ini menggunakan prinsip sel bahan bakar (fuel cell) yang menghasilkan arus listrik secara langsung dari reaksi kimia gas target — sehingga hampir tidak memerlukan daya eksternal, ideal untuk perangkat portabel.

Mekanisme Reaksi Redoks pada Elektroda

Sensor elektrokimia tipikal terdiri dari tiga elektroda yang terendam dalam larutan elektrolit (umumnya asam atau garam encer): elektroda kerja (working electrode), elektroda referensi (reference electrode), dan elektroda lawan (counter electrode). Gas target berdifusi menembus membran hidrofobik dan masuk ke dalam sel, lalu mengalami reaksi oksidasi atau reduksi pada permukaan elektroda kerja. Contoh reaksi untuk deteksi karbon monoksida:

• Elektroda kerja (oksidasi): CO + H₂O → CO₂ + 2H⁺ + 2e⁻
• Elektroda lawan (reduksi): ½ O₂ + 2H⁺ + 2e⁻ → H₂O

Aliran elektron yang dihasilkan oleh reaksi ini membentuk arus listrik yang nilainya sebanding dengan jumlah molekul gas yang bereaksi. Karena elektroda referensi menjaga tegangan kerja tetap konstan, arus yang terbaca akan berbanding lurus secara linier dengan konsentrasi gas di sekitar sensor — sesuai dengan Hukum Faraday untuk elektrolisis.

Penyebutan kondisi: sensor elektrokimia menghasilkan arus yang sangat kecil (rentang nanoampere hingga mikroampere). Untuk mencegah penurunan kinerja, tegangan kerja elektroda harus dijaga konstan dengan rangkaian potentiostat, dan kabel sensor harus terlindungi dari gelombang elektromagnetik di sekitar motor atau panel listrik.

Karakteristik dan Aplikasi

• Sensitivitas tinggi: mampu mendeteksi konsentrasi di bawah 1 ppm untuk gas toksik, ideal untuk ambang batas TLV (Threshold Limit Value) keselamatan pekerja.
• Konsumsi daya sangat rendah: sel bahan bakar menghasilkan energinya sendiri sehingga cocok untuk detektor genggam dengan baterai tahan berhari-hari.
• Selektivitas sedang: gas perusak lain dapat memengaruhi pembacaan; beberapa sensor sensitif terhadap kelembapan ekstrem atau tekanan udara.
• Masa pakai terbatas: elektrolit menguap atau terpolusi seiring waktu, sehingga usia sensor biasanya 1,5 – 3 tahun, dan harus diganti saat respons mulai lambat atau tidak stabil.

3. Sensor Katalitik (Pellistor / Catalytic Bead)

Untuk mendeteksi gas mudah terbakar (metana, propana, butana, hidrogen, dan uap hidrokarbon), alat deteksi gas modern umumnya menggunakan sensor katalitik yang sering disebut pellistor. Sensor ini bekerja berdasarkan panas hasil pembakaran katalitik — ia secara harfiah membakar sebagian kecil gas target di permukaan katalis dan mengukur kenaikan suhunya.

Prinsip Jembatan Wheatstone dengan Bead Aktif dan Inert

Sebuah pellistor terdiri dari kumparan kawat platinum yang dibungkus pelet keramik berpori. Terdapat dua bead yang terpasang dalam konfigurasi jembatan Wheatstone: satu bead dilapisi katalis (umumnya paladium atau rodium) disebut active bead, dan satu lagi tanpa katalis disebut reference/inert bead. Kedua bead dipanaskan hingga sekitar 500 °C oleh arus listrik. Ketika gas mudah terbakar hadir, gas terbakar secara katalitik hanya pada active bead, sehingga suhunya naik lebih tinggi dari bead referensi. Kenaikan suhu ini mengubah resistansi kawat platinum, menyebabkan ketidakseimbangan jembatan dan menghasilkan tegangan output sebanding dengan konsentrasi gas.

Pellistor membaca gas mudah terbakar dalam satuan % LEL — persen dari Lower Explosive Limit, yaitu konsentrasi minimum di mana gas bisa meledak. Alarm umumnya dipasang pada 10% LEL (warning) dan 20–25% LEL (alarm) sebagai batas keselamatan kerja.

Kelebihan, Kerentanan, dan Penyebab Kegagalan

• Respon cepat dan biaya ekonomis untuk seluruh rentang gas hidrokarbon.
• Keracunan katalitis (poisoning): uap silikon, senyawa sulfur, dan logam berat (seperti tetraetil lead) menutupi permukaan katalis sehingga sensor kehilangan sensitivitas tanpa peringatan. Kalibrasi rutin adalah satu-satunya cara mendeteksi penurunan ini.
• Kekurangan oksigen: pembakaran katalitik memerlukan O₂ sehingga pellistor tidak akurat di lingkungan inert atau ruang dengan N₂ bertekanan.
• Penumpukan karbon pada kondisi kaya bahan bakar dapat menyebabkan pembacaan tidak stabil setelah paparan konsentrasi sangat tinggi.

4. Sensor Inframerah (NDIR — Non-Dispersive Infrared)

Teknologi NDIR menawarkan alternatif tanpa kontak kimiawi untuk mendeteksi gas hidrokarbon dan gas rumah kaca. Alih-alih membakar gas, sensor ini menembakkan sinar inframerah melalui gas target dan mengukur berapa banyak cahaya yang diserap oleh molekul-molekulnya. Prinsip ini mengandalkan kenyataan bahwa setiap gas heteroatomik menyerap radiasi inframerah pada panjang gelombang unik yang menjadi "sidik jari" molekulnya.

Prinsip Hukum Beer-Lambert

Molekul gas seperti metana (CH₄) menyerap inframerah kuat pada panjang gelombang sekitar 3,3 µm, sedangkan karbon dioksida (CO₂) menyerap pada 4,26 µm. Sumber inframerah memancarkan sinar melewati ruang optik (gas cell) berisi sampel, lalu jatuh pada detektor. Semakin tinggi konsentrasi gas, semakin banyak radiasi yang diserap dan semakin sedikit intensitas yang sampai ke detektor. Hubungan ini dirumuskan oleh Hukum Beer-Lambert:

• Intensitas terukur: I = I₀ × e^(−α·C·L)
• I = intensitas yang sampai ke detektor; I₀ = intensitas awal; α = koefisien serapan gas; C = konsentrasi gas; L = panjang lintasan optik.

Karena hanya mengukur penyerapan cahaya, NDIR tidak mengubah komposisi sampel, tidak mengonsumsi gas, dan tidak mengalami "keracunan" seperti pellistor.

Keunggulan NDIR untuk Gas Hidrokarbon

• Tidak ada keracunan sensor dan tidak kehilangan sensitivitas akibat kontaminan — sangat ideal untuk lingkungan dengan uap silikon atau sulfur.
• Usia pakai panjang (sering >5 tahun) karena tidak ada reaksi kimia yang menghabiskan komponen sensor.
• Selektivitas tinggi untuk gas target spesifik berdasarkan panjang gelombang serapannya.
• Keterbatasan: tidak mendeteksi gas monoatomik atau molekul simetris (N₂, O₂, H₂) yang tidak menyerap inframerah, sehingga sensor NDIR harus dipasangkan dengan sensor lain untuk gas-gas tersebut.

5. Sensor Semikonduktor Logam Oksida (MOS)

Sensor Metal Oxide Semiconductor (MOS) adalah teknologi serbaguna dan ekonomis yang banyak digunakan pada detektor gas multi-fungsi dan pemantau kualitas udara ambien. Lapisan aktifnya berupa film tipis logam oksida — paling umum SnO₂ (timah dioksida) — yang dipanaskan hingga 200–400 °C. Pada suhu operasi tersebut, oksigen dari udara menyerap ke permukaan film dan menangkap elektron dari pita konduksi, membentuk lapisan penghalang (depletion layer) yang membuat resistansi sensor tinggi.

Ketika gas pereduksi (seperti CO atau CH₄) hadir, molekul gas tersebut bereaksi dengan oksigen yang terserap, melepaskan elektron kembali ke film logam oksida. Akibatnya, resistansi sensor turun sebanding dengan konsentrasi gas. Perubahan resistansi ini dibaca dengan pembagi tegangan sederhana dan dikonversi menjadi nilai konsentrasi. Karakteristik sensor MOS ini memungkinkan deteksi rentang yang luas, dari ppm hingga ribuan ppm, dengan biaya rendah.

• Kelebihan: sangat serbaguna, dapat mendeteksi banyak gas, harga ekonomis, dan masa pakai relatif panjang.
• Kekurangan: selektivitas rendah (sangat sensitif terhadap uap air, alkohol, dan gangguan gas lain), membutuhkan stabilitas suhu, dan sering hanya cocok untuk screening atau deteksi keberadaan gas, bukan pengukuran presisi tinggi.

6. Photoionization Detector (PID) untuk VOC

Untuk mendeteksi senyawa organik volatil (VOC) seperti benzena, toluena, dan formaldehida, alat deteksi gas modern menggunakan PID (Photoionization Detector). PID memanfaatkan lampu vacuum ultraviolet (UV) berenergi tinggi (biasanya 10,6 eV) yang mengionisasi molekul gas. Molekul yang menyerap foton UV dengan energi lebih besar dari potensial ionisasi-nya akan kehilangan elektron, menghasilkan ion positif dan elektron bebas.

Ion dan elektron tersebut diumpulkan oleh sepasang elektroda, dan arus listrik yang terbentuk sebanding dengan konsentrasi gas. Karena setiap senyawa memiliki potensial ionisasi karakteristik, PID dapat mendeteksi VOC pada level sub-ppm hingga ppb — jauh lebih sensitif daripada teknologi lain. Karena itu, PID menjadi standar untuk pemantauan kebersihan industri (industrial hygiene) dan deteksi kontaminasi udara di ruang tertutup. Keterbatasannya: PID tidak selektif antar senyawa VOC (membaca total VOC), dan lampu UV perlu pembersihan berkala agar jendela optiknya tidak terkontaminasi.

7. Perjalanan Sinyal: Dari Reaksi Menjadi Angka di Layar

Semua teknologi sensor di atas, meski berbeda prinsip fisikanya, menghasilkan sinyal analog yang lemah — arus mikroampere dari sel elektrokimia, tegangan milivolt dari jembatan pellistor, atau perubahan resistansi pada MOS. Perjalanan sinyal ini menjadi angka di layar melalui tahapan berikut:

1. Transduksi: interaksi gas dengan lapisan aktif menghasilkan sinyal listrik mentah.
2. Penguatan dan Pengkondisian: sinyal kecil dikuatkan dan disaring dari derau listrik oleh rangkaian pemroses awal.
3. Konversi Analog ke Digital (ADC): sinyal diskret disampling pada resolusi tinggi agar bisa diolah secara numerik.
4. Koreksi Termal dan Tekanan: pembacaan dikoreksi terhadap suhu dan tekanan ambient menggunakan sensor kompensasi on-board.
5. Perhitungan Konsentrasi: mikrokontroler menerapkan kurva kalibrasi tersimpan untuk mengonversi nilai digital menjadi konsentrasi dalam ppm, ppb, atau % LEL.
6. Evaluasi Ambang Alarm: nilai dibandingkan dengan batas alarm yang diprogram; bila melampaui, perangkat mengaktifkan buzzer, LED, getaran, dan mengirim sinyal ke sistem terpusat.
7. Display dan Logging: hasil ditampilkan di layar dan, pada perangkat modern, disimpan dalam memori internal hingga puluhan ribu titik data untuk pelacakan kepatuhan.

8. Perbandingan Teknologi Sensor Gas Modern

9. Kalibrasi: Mengapa Sensor Butuh "Standar Acuan"

Output mentah sebuah sensor gas berubah seiring waktu akibat penguapan elektrolit, degradasi katalis, atau penumpukan kontaminan. Tanpa kalibrasi berkala, perangkat dapat menampilkan angka yang sebenarnya jauh dari kenyataan — sebuah risiko fatal pada instrumen keselamatan. Kalibrasi standar alat deteksi gas melibatkan dua langkah utama:

1. Zero Calibration (kalibrasi titik nol): dialirkan gas murni (N₂ 99,999% atau udara bebas hidrokarbon) agar pembacaan stabil di 0,00 ppm (atau 20,9% untuk O₂).
2. Span Calibration (kalibrasi rentang): dialirkan gas standar bersertifikat dengan konsentrasi diketahui (misal 100 ppm CO), lalu instrumen disesuaikan agar membaca nilai tersebut secara akurat.

Banyak peraturan industri mewajibkan kalibrasi setiap 6 bulan atau sesuai pedoman pabrikan, dengan gas standar yang masih dalam masa berlakunya. Untuk aplikasi yang berisiko tinggi, verifikasi bump test sebelum penggunaan harian juga dianjurkan untuk memastikan sensor masih merespons gas target. Jika pembacaan tidak kembali ke rentang yang dapat diterima, sensor harus diganti.

Bagi yang membutuhkan kepastian mutu, gunakan layanan kalibrasi alat ukur bersertifikat yang terakreditasi, sehingga hasil pengukuran Anda sah secara regulatori dan dapat diandalkan untuk audit K3.
