Dua batch plastik dengan bahan baku yang sama bisa menghasilkan kekuatan berbeda, dan di lab QC hanya uji tarik yang membuktikannya dengan angka. Karena itu, memahami cara kerja alat uji tarik adalah langkah pertama sebelum tim Anda mengoperasikannya di lini produksi. Alat ini, yang juga disebut tensile testing machine atau universal testing machine (UTM), menarik spesimen secara bertahap sampai putus atau mencapai kondisi tertentu. Selama penarikan, mesin mencatat dua data utama: gaya yang diberikan dan pertambahan panjang spesimen (elongasi). Kombinasi keduanya menghasilkan nilai kekuatan tarik, elongasi, dan modulus material.
Ringkasan

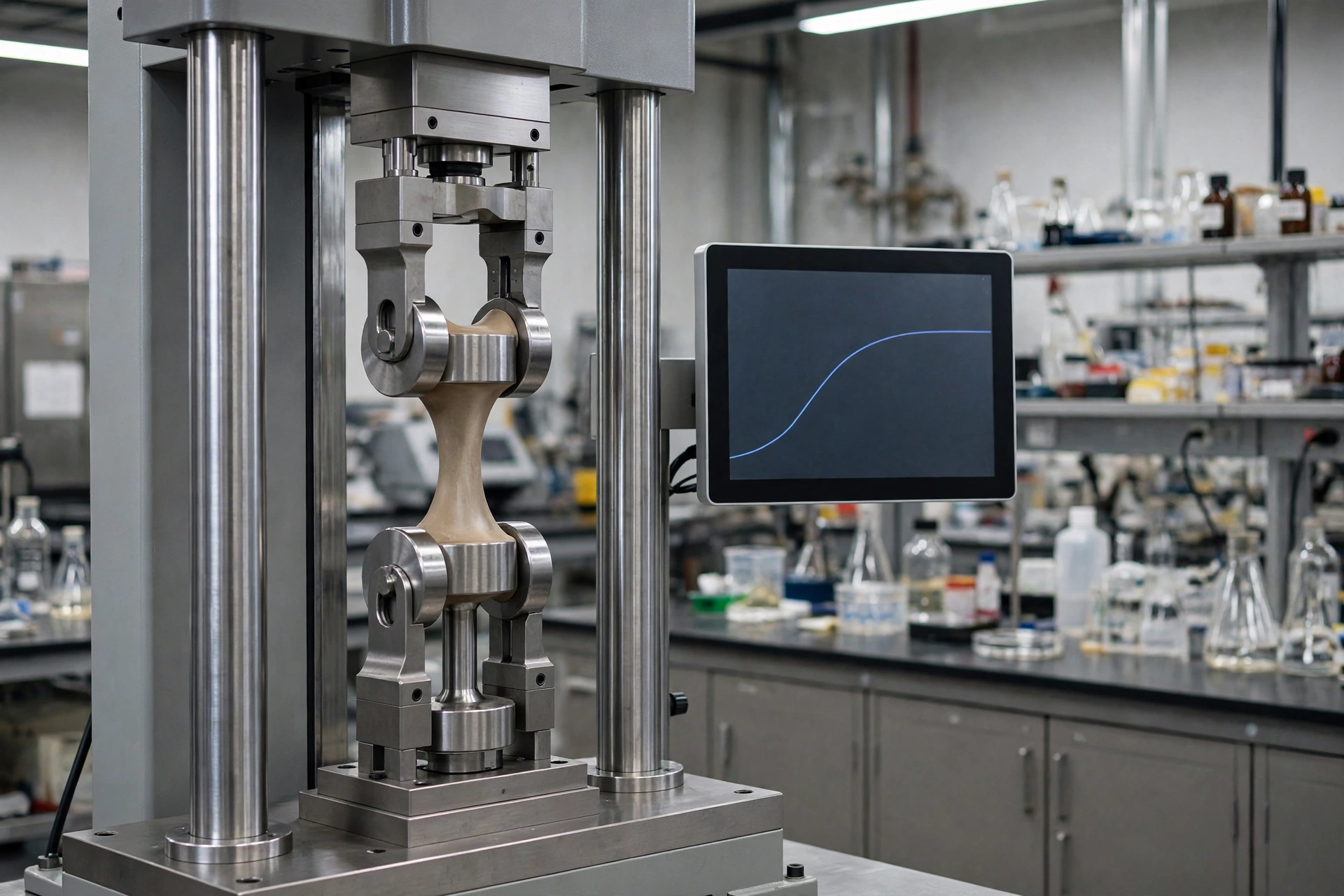

Alat uji tarik menjepit spesimen pada dua grip, menariknya bertahap dengan motor yang dikendalikan load cell, lalu merekam gaya dan elongasi secara real-time lewat software. Dari kurva gaya terhadap elongasi, lab QC menghitung kekuatan tarik, gaya maksimum, elongasi, dan modulus. Hasilnya valid jika spesimen seragam, fixture sesuai, dan parameter uji terdokumentasi.
Pengertian Alat Uji Tarik
Alat uji tarik adalah mesin penguji sifat mekanik yang mengevaluasi kemampuan bahan saat menerima gaya tarik. Uji tarik termasuk pengujian yang paling sering dijalankan di lab QC karena hasilnya langsung menunjukkan kualitas material: apakah plastik cukup kuat, kain cukup lentur, atau film kemasan cukup tahan sobek.
Mesin modern seperti Universal Tensile Testing Machine Haida tidak hanya melakukan uji tarik. Dengan mengganti fixture, mesin ini juga menjalankan uji tekan, bending, shear, peel, dan tear. Fleksibilitas ini cocok untuk laboratorium, industri, maupun riset dan pengembangan.
Komponen Utama Alat Uji Tarik
Load Cell
Load cell adalah sensor yang membaca gaya yang bekerja pada spesimen. Ketepatannya menentukan kualitas seluruh data, sehingga komponen ini menjadi jantung alat uji tarik.
Motor Penggerak dan Crosshead
Motor menggerakkan crosshead (bagian mesin yang bergerak) dengan kecepatan terkontrol. Gerakan ini menarik spesimen dari gaya kecil sampai material gagal.
Grip atau Fixture
Grip menjepit kedua ujung spesimen agar tidak selip. Plastik, kain, film, karet, dan logam masing-masing membutuhkan jenis penjepit yang berbeda.
Software Pengendali
Pada Universal Tensile Testing Machine Haida, operator mengatur proses uji lewat komputer dengan software TM2101. Sistem menampilkan data secara real-time, sehingga Anda dapat memantau perubahan karakteristik material dari detik ke detik.

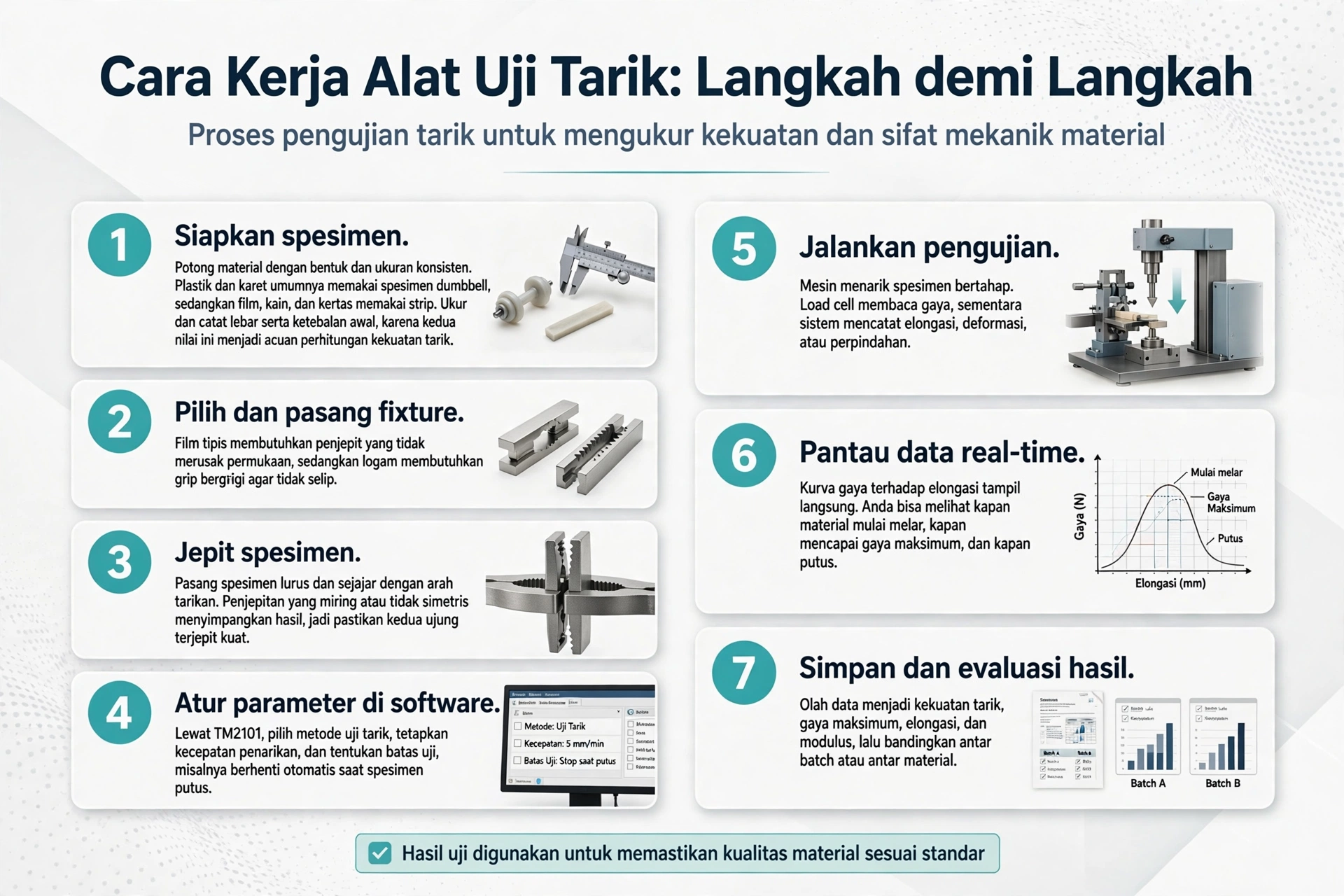

Cara Kerja Alat Uji Tarik
- Siapkan spesimen. Potong material dengan bentuk dan ukuran konsisten. Plastik dan karet umumnya memakai spesimen dumbbell, sedangkan film, kain, dan kertas memakai strip. Ukur dan catat lebar serta ketebalan awal, karena kedua nilai ini menjadi acuan perhitungan kekuatan tarik.
- Pilih dan pasang fixture. Film tipis membutuhkan penjepit yang tidak merusak permukaan, sedangkan logam membutuhkan grip bergerigi agar tidak selip.
- Jepit spesimen. Pasang spesimen lurus dan sejajar dengan arah tarikan. Penjepitan yang miring atau tidak simetris menyimpangkan hasil, jadi pastikan kedua ujung terjepit kuat.
- Atur parameter di software. Lewat TM2101, pilih metode uji tarik, tetapkan kecepatan penarikan, dan tentukan batas uji, misalnya berhenti otomatis saat spesimen putus.
- Jalankan pengujian. Mesin menarik spesimen bertahap. Load cell membaca gaya, sementara sistem mencatat elongasi, deformasi, atau perpindahan.
- Pantau data real-time. Kurva gaya terhadap elongasi tampil langsung. Anda bisa melihat kapan material mulai melar, kapan mencapai gaya maksimum, dan kapan putus.
- Simpan dan evaluasi hasil. Olah data menjadi kekuatan tarik, gaya maksimum, elongasi, dan modulus, lalu bandingkan antar batch atau antar material.
Membaca Kurva Gaya–Elongasi
Kurva yang muncul di layar menceritakan perilaku material dalam tiga fase. Di fase awal, kurva naik lurus dan spesimen kembali ke bentuk semula jika beban dilepas (daerah elastis). Setelah melewati titik luluh pada material yang menunjukkannya, spesimen mulai berubah bentuk permanen. Puncak kurva menunjukkan gaya maksimum, dan titik di mana kurva jatuh adalah titik putus.
Dua rumus dasar yang dipakai software:
- Kekuatan tarik: σ = F ÷ A₀ (gaya maksimum dibagi luas penampang awal)
- Elongasi: ε = (ΔL ÷ L₀) × 100% (pertambahan panjang dibagi panjang awal)
Karena A₀ dihitung dari lebar dan ketebalan spesimen, kesalahan ukur dimensi langsung menggeser nilai kekuatan tarik.
Parameter Hasil Uji Tarik
| Parameter | Arti | Kegunaan di Lab QC |
|---|---|---|
| Kekuatan tarik (tensile strength) | Gaya maksimum yang ditahan material sebelum putus, dibagi luas penampang awal | Membandingkan kekuatan antar material atau batch |
| Gaya maksimum | Nilai gaya tertinggi selama pengujian | Menentukan batas beban aman material |
| Elongasi | Pertambahan panjang hingga putus, dalam persen | Menilai kelenturan film kemasan, kain, dan plastik fleksibel |
| Modulus elastisitas | Kekakuan material: gaya yang dibutuhkan untuk meregangkannya sedikit | Membedakan material kaku dan lentur |
| Titik putus | Kondisi saat spesimen terputus | Acuan konsistensi kualitas antar lot |
Jenis Alat Uji Tarik di Lab
Ada dua konfigurasi utama. Tipe kolom tunggal (single column, biasanya desktop) cocok untuk beban ringan seperti film plastik tipis dan kain. Tipe kolom ganda (double column) menangani beban lebih besar dan material lebih beragam.
Untuk kebutuhan lebih berat, tersedia Universal Test Machine (UTM) 10T Haida HD-B612-S dengan kapasitas hingga 10 ton atau 100 kN. Mesin ini menjalankan uji tarik, tekan, bending, peeling, shear, dan metode lain sesuai fixture. Laboratorium material, industri logam, baja, plastik, karet, pipa, komposit, otomotif, konstruksi, dan QC memakainya.
Manfaat Uji Tarik bagi Industri Plastik, Tekstil, dan Kemasan
- Plastik. Uji tarik memastikan lembaran, pipa, dan komponen cetakan punya kekuatan konsisten antar batch. Perubahan kecil pada komposisi bahan baku langsung tampak di nilai kekuatan tarik dan elongasi.
- Tekstil. Pengujian menilai kekuatan kain, benang, dan non-woven sebelum jadi produk. Kain yang mudah putus terdeteksi di lab, bukan setelah sampai ke pelanggan.
- Kemasan. Uji tarik dan uji sobek (tear) menjadi standar untuk film kemasan, kantong plastik, dan label. Kemasan yang sobek saat distribusi merusak isi sekaligus reputasi merek.

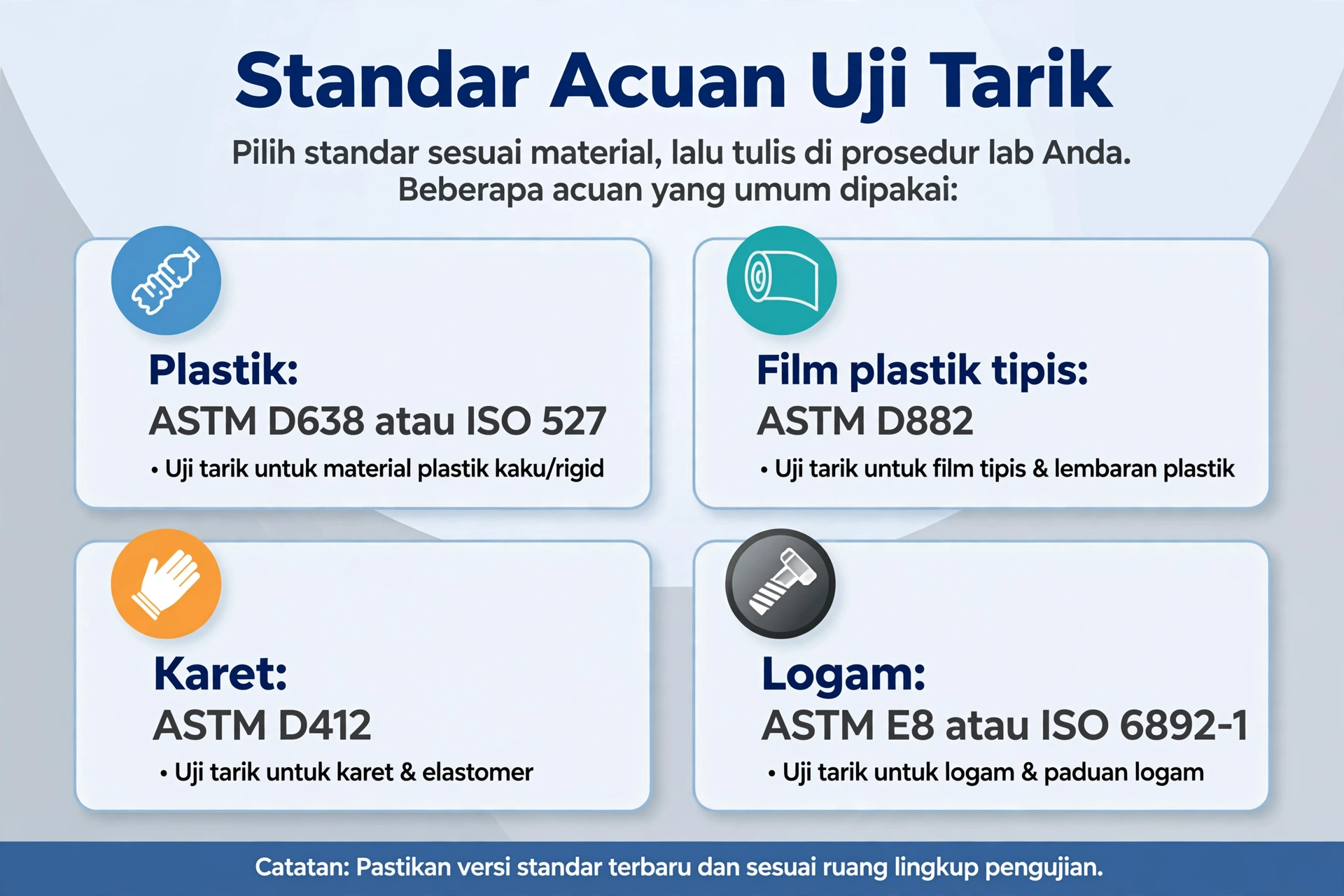

Standar Acuan Uji Tarik
Pilih standar sesuai material, lalu tulis di prosedur lab Anda. Beberapa acuan yang umum dipakai:
- Plastik: ASTM D638 atau ISO 527
- Film plastik tipis: ASTM D882
- Karet: ASTM D412
- Logam: ASTM E8 atau ISO 6892-1
Standar menentukan bentuk spesimen, kecepatan uji, dan cara pelaporan. Kecepatan penarikan yang berbeda dapat menghasilkan angka yang berbeda, jadi jangan membandingkan hasil dari standar yang berlainan.
Tips Pengoperasian agar Hasil Konsisten
- Samakan bentuk dan ukuran spesimen. Siapkan alat potong presisi dan prosedur pemotongan yang sama.
- Kondisikan spesimen. Simpan di ruang yang stabil sebelum uji, karena suhu dan kelembapan memengaruhi plastik dan tekstil.
- Jaga grip tetap bersih dan sesuai. Debu atau sisa material menyebabkan selip. Bersihkan berkala dan ganti fixture yang aus.
- Catat parameter setiap uji. Kecepatan tarikan dan metode harus tercatat agar uji bisa diulang.
- Uji lebih dari satu spesimen. Ambil rata-rata beberapa spesimen, karena satu kali uji tidak mewakili satu batch.
- Verifikasi dan kalibrasi load cell berkala. Sensor yang bergeser membuat seluruh data historis tidak bisa dipercaya.
Universal Testing Machine dari Giteknindo
Pilihan mesin Haida untuk uji tarik di lab QC dan industri.
Universal Tensile Testing Machine Haida
Uji tarik, tekan, bending, shear, peel, dan tear dengan software TM2101.
Lihat Produk
UTM 10T Haida HD-B612-S
Kapasitas hingga 10 ton (100 kN) untuk plastik, karet, komposit, logam, dan baja.
Lihat ProdukPertanyaan Umum
Apa perbedaan uji tarik dengan uji tekan?
Uji tarik menarik spesimen dari dua arah berlawanan sampai putus, sedangkan uji tekan memberi beban tekan sampai spesimen berubah bentuk atau hancur. Mesin UTM seperti Haida menjalankan keduanya dengan mengganti fixture.
Berapa banyak spesimen yang perlu diuji untuk satu batch?
Umumnya lab QC menguji beberapa spesimen per batch lalu mengambil rata-ratanya. Jumlah pastinya mengikuti standar yang dipakai atau prosedur internal perusahaan. Yang penting, jumlahnya konsisten antar batch.
Mengapa spesimen harus berukuran sama?
Karena kekuatan tarik dihitung dari gaya dibagi luas penampang. Jika ukuran spesimen berbeda-beda, hasilnya tidak bisa dibandingkan secara adil. Dimensi yang konsisten adalah syarat dasar data yang valid.
Apakah satu mesin bisa dipakai untuk uji tarik plastik dan logam?
Bisa, selama kapasitas bebannya mencukupi. UTM 10T Haida HD-B612-S berkapasitas 100 kN dirancang untuk material beragam, dari plastik, karet, dan komposit sampai logam dan baja, karena fixture yang terpasang menentukan metode ujinya.
Apa penyebab hasil uji tarik tidak konsisten?
Penyebab paling sering adalah ukuran spesimen yang tidak seragam, penjepitan yang selip atau miring, dan fixture yang tidak sesuai material. Periksa juga kondisi penyimpanan spesimen dan konsistensi parameter di software.
Kesimpulan
Alat uji tarik menjepit spesimen pada dua grip, menariknya bertahap dengan motor, lalu merekam gaya dan elongasi lewat load cell dan software. Dari data itu lahir kekuatan tarik, elongasi, dan modulus yang menjadi dasar penilaian kualitas di industri plastik, tekstil, dan kemasan.
Kuncinya ada pada tiga hal: spesimen yang konsisten, fixture yang tepat, dan parameter uji yang terdokumentasi sesuai standar. Dengan ketiganya, data uji tarik menjadi fondasi keputusan kualitas dari hari ke hari.
