Pembangunan infrastruktur skala besar di wilayah topografi kompleks menuntut perhitungan geoteknik presisi. Indonesia terletak di kawasan vulkanik aktif dengan curah hujan tinggi. Kondisi ini membuat struktur tanah bawah permukaan sering berubah tanpa tanda visual di awal. Fenomena seperti deformasi batuan internal dan akumulasi tekanan air pori memicu kegagalan struktur fatal. Oleh karena itu, penerapan sistem pemantauan geoteknik secara kontinu menjadi kunci utama untuk menjaga stabilitas bangunan dan mencegah tanah longsor.
Melalui teknologi instrumentasi modern, insinyur geoteknik kini mengukur pergerakan tanah dan tekanan hidrostatik secara akurat hingga skala milimeter. Penggunaan sensor digital membantu proses pengumpulan data berkelanjutan. Hasilnya, tim teknis dapat menganalisis potensi risiko sebelum melampaui batas ambang kritis keselamatan. Artikel ini membahas peran sistem pemantauan geoteknik, prinsip kerja perangkat utama, dan integrasi data EWS proyek.
- Mitigasi Preventif: Sistem pemantauan geoteknik mengubah pola pengawasan dari responsif visual menjadi pencegahan berbasis data kuantitatif real-time.
- Sensor Utama: Kombinasi Inclinometer Digital (mengukur deformasi lateral) dan Piezometer (mengukur tekanan air pori) memberikan gambaran utuh kondisi tanah bawah permukaan.
- Early Warning System (EWS): Sinergi data sensor memberikan waktu evakuasi yang cukup dan mendukung pengambilan keputusan rekayasa perkuatan tanah secara presisi.
- Layanan Profesional: PT Global Intan Teknindo menyediakan jasa instalasi, pengujian, dan integrasi sistem pemantauan geoteknik terpercaya di seluruh Indonesia.
Memahami Urgensi Sistem Pemantauan Geoteknik dalam Konstruksi Modern
Pekerjaan galian dalam, pembuatan terowongan, serta penataan lereng menghadapi ketidakpastian kondisi geologi. Tanah dan batuan bukan merupakan material homogen. Susunan lapisannya sangat kompleks dan perilakunya terpengaruh oleh beban luar serta kadar air. Tanpa pengawasan struktur bawah permukaan yang memadai, risiko keruntuhan lereng (landslide) maupun penurunan tanah diferensial (differential settlement) dapat timbul sewaktu-waktu.
Faktor Utama Pemicu Kegagalan Struktur dan Pergeseran Tanah
Secara mekanika tanah, keruntuhan terjadi saat gaya dorong melampaui kuat geser (shear strength) tanah pengikatnya. Beberapa faktor pemicu utama di lapangan meliputi:
- Kenaikan Tekanan Air Pori: Resapan air hujan tinggi meningkatkan tekanan hidrostatik pori tanah. Kondisi ini mengurangi tegangan efektif dan menurunkan daya dukung material.
- Pemotongan Lereng dan Pembebanan Berlebih: Penggalian di kaki lereng atau penambahan beban alat berat di puncak lereng menciptakan ketidakseimbangan gaya mekanis.
- Getaran dan Aktivitas Seismik: Guncangan gempa bumi maupun getaran peledakan (blasting) tambang dapat merusak ikatan antarbutir tanah secara mendadak.
Transisi dari Mitigasi Pasif ke Preventif Berkelanjutan
Pendekatan tradisional yang mengandalkan pengamatan visual permukaan memiliki kelemahan mendasar. Retakan fisik umumnya baru terlihat saat deformasi tanah sudah memasuki fase kritis. Sebaliknya, penerapan sistem pemantauan geoteknik membantu tim teknis membaca pergerakan mikro jauh di dalam lubang bor. Tim proyek dapat memasang ground anchor, bored pile, atau membenahi sistem drainase jauh sebelum keruntuhan fisik terjadi.
Anatomi dan Cara Kerja Perangkat Pemantauan Utama
Sistem pemantauan yang efektif mengintegrasikan beberapa instrumen pendeteksi berfitur spesifik. Dalam pemantauan kestabilan lereng dan struktur, dua alat utama ini menjadi standar industri global.

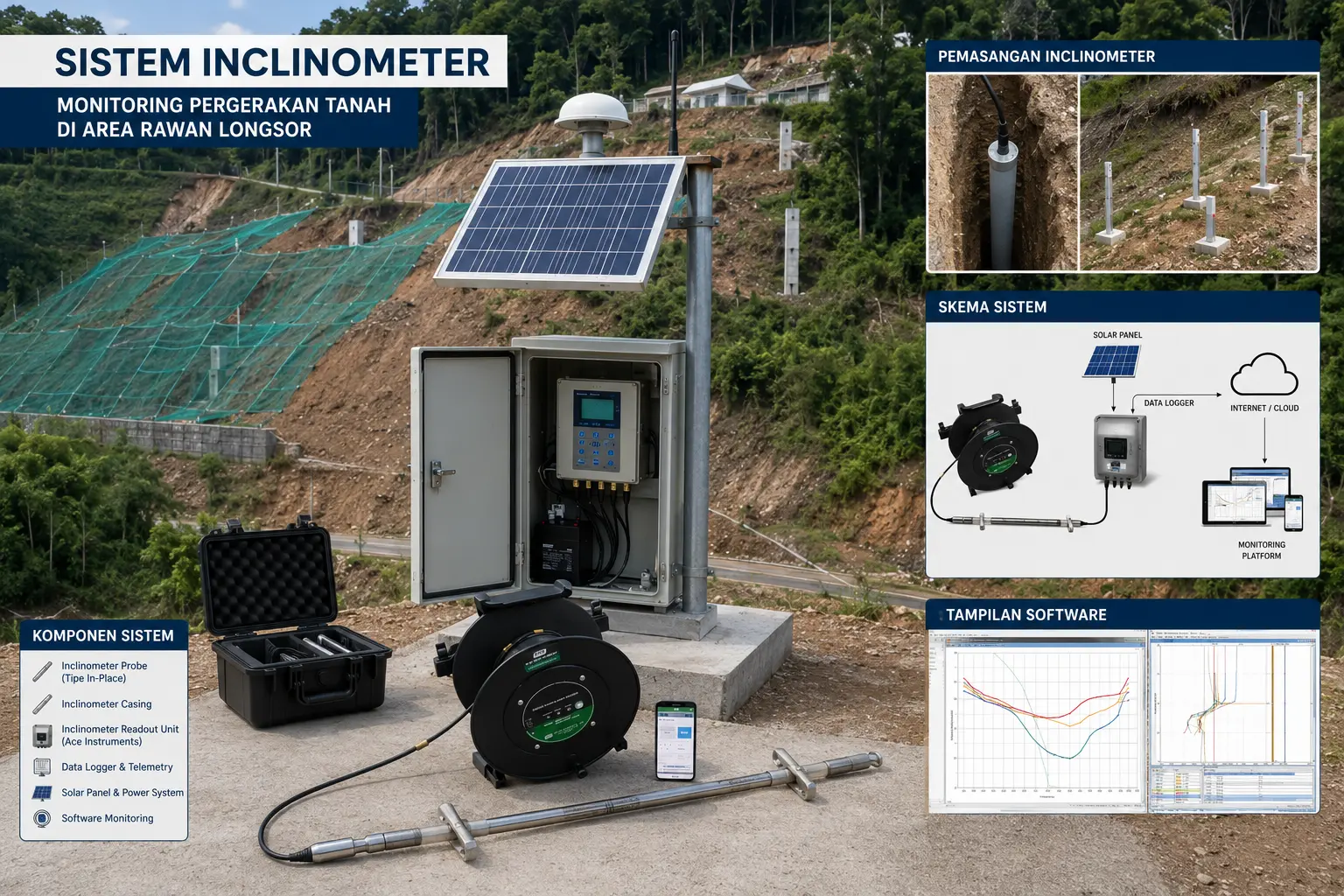

Inclinometer Digital untuk Deformasi Lateral dan Bidang Gelincir
Alat ini bertugas mengukur perubahan kemiringan dan pergeseran horizontal di dalam lapisan tanah. Sistem peralatan menggunakan pipa casing beralur khusus yang menembus lapisan batuan keras (bedrock) dan probe sensor berpresisi tinggi. Pipa casing akan melengkung mengikuti garis deformasi saat terjadi pergeseran tanah lateral.
Selanjutnya, teknisi memasukkan probe sensor ke dalam pipa casing untuk membaca deviasi sudut per interval kedalaman (biasanya 0,5 meter). Sistem mengolah data tersebut menjadi profil perpindahan akumulatif dalam satuan milimeter. Informasi ini membantu menentukan lokasi pasti bidang gelincir (shear plane) serta mengukur kecepatan pergerakan lereng secara berkala.
Vibrating Wire Piezometer untuk Pemantauan Tekanan Air Pori
Piezometer berfungsi mengukur tekanan air hidrostatik di dalam pori tanah pada kedalaman akuifer target. Tipe Vibrating Wire menjadi pilihan utama karena mengusung kawat baja tegang tinggi di dalam bodi stainless steel kedap air. Perubahan tekanan air yang menekan diafragma sensor akan mengubah frekuensi resonansi kawat baja di dalamnya.
Selain itu, sinyal keluaran berbentuk frekuensi memiliki ketahanan tinggi terhadap gangguan induksi listrik dan penurunan sinyal kabel panjang. Keunggulan ini membuat vibrating wire piezometer sangat andal untuk penggunaan jangka panjang di area bendungan, reklamasi, maupun lereng tebing luas.
Sinergi Data untuk Sistem Peringatan Dini (Early Warning System)
Pemanfaatan satu jenis instrumen saja kurang memadai untuk memetakan risiko secara menyeluruh. Pergeseran tanah merupakan proses sebab-akibat yang saling berkaitan. Piezometer memantau faktor pemicu (penyebab), sedangkan inclinometer mengukur dampak fisik berupa pergerakan massa tanah (efek).
Sebagai contoh, saat curah hujan meningkat, piezometer merekam kenaikan tekanan air pori secara cepat. Apabila angka melewati batas aman desain, tim K3 dapat segera mengeluarkan peringatan dini meskipun permukaan tanah belum retak. Jika tekanan tidak berkurang melalui tindakan teknik, pergeseran lateral mulai terjadi dan terekam oleh inclinometer. Integrasi kedua data memberikan jeda waktu evakuasi yang memadai untuk menyelamatkan tenaga kerja dan alat berat proyek.
| Parameter Pembanding | Inclinometer Digital | Vibrating Wire Piezometer |
|---|---|---|
| Parameter Utama | Deformasi lateral, kedalaman bidang gelincir, arah pergerakan tanah | Tekanan air pori tanah, muka air tanah hidrostatik |
| Fungsi Mitigasi | Mendeteksi efek fisik berupa pergeseran massa tanah secara langsung | Mendeteksi faktor pemicu penurunan kuat geser tanah |
| Metode Pemasangan | Dimasukkan ke dalam pipa casing beralur dalam lubang bor vertikal | Ditanam pada akuifer target dan diisolasi dengan bentonit |
| Output Data | Perpindahan kumulatif horizontal (mm) & profil deviasi kedalaman | Tekanan air hidrostatik (kPa, psi, atau meter kolom air) |
| Area Aplikasi | Dinding penahan tanah, lereng tambang, terowongan, galian dalam | Bendungan, galian penahan air, lereng kritis, tanah timbunan |
Standar Prosedur Pemasangan dan Kalibrasi Sensor Geoteknik
Tingkat akurasi data pemantauan sangat bergantung pada kualitas prosedur instalasi di lapangan. Pengeboran lubang pemantauan wajib menembus lapisan tanah keras atau batuan dasar (bedrock) sejauh 3 hingga 5 meter di bawah bidang gelincir. Penentuan kedalaman ini membuat dasar pipa casing berfungsi sebagai titik acuan tetap (fix point) yang stabil.
Selanjutnya, proses penyemanan (grouting) pada rongga pipa casing dan dinding lubang bor wajib menggunakan campuran semen-bentonit berasio kekakuan tepat. Jika campuran grout terlalu encer, pipa tidak bergerak selaras dengan pergeseran tanah asli. Sebaliknya, jika campuran grout terlalu keras, pipa menahan pergerakan alami tanah sehingga data terekam menjadi tidak valid. Oleh sebab itu, teknisi geoteknik bersertifikasi harus melaksanakan seluruh tahapan instalasi dan komisioning.
Solusi dan Layanan Pengujian Profesional dari PT Global Intan Teknindo
Sebagai penyedia teknologi pemantauan geoteknik terdepan di Indonesia, PT Global Intan Teknindo menghadirkan solusi menyeluruh untuk pengawasan keselamatan struktur dan tanah proyek Anda. Kami menyediakan unit perangkat berstandar internasional, jasa pengujian lapangan, serta integrasi sistem data logger berbasis seluler untuk pemantauan otomatis berkala.
Tim engineer berpengalaman dan peranti digital terkalibrasi kami siap mendampingi proyek konstruksi jalan tol, jembatan, bendungan, hingga kawasan pertambangan di seluruh wilayah Indonesia.
Solusi Akurat Layanan Pemasangan Vibrating Wire Piezometer Presisi Tinggi untuk Monitoring Tekanan Air Pori
Pertanyaan Umum Seputar Pemantauan Geoteknik (FAQ)
Mengapa sistem pemantauan geoteknik wajib diterapkan pada proyek konstruksi?
Pemantauan geoteknik memberikan data kuantitatif real-time mengenai perilaku tanah dan struktur bawah permukaan. Sistem ini mencegah keruntuhan mendadak, mengoptimalkan desain perkuatan tanah, serta menjamin keselamatan kerja dan investasi proyek jangka panjang.
Apa perbedaan antara inclinometer manual dan sistem In-Place Inclinometer (IPI)?
Pada sistem manual, teknisi memasukkan probe sensor ke dalam pipa casing secara berkala di lapangan. Sementara itu, sistem In-Place Inclinometer (IPI) menempatkan kluster sensor secara permanen di dalam lubang bor dan terhubung ke data logger otomatis berbasis IoT untuk pemantauan real-time.
Berapa frekuensi pembacaan data geoteknik yang ideal selama masa konstruksi?
Dalam kondisi normal, tim teknis melakukan pemantauan 1 hingga 2 minggu sekali. Namun, saat fase galian aktif, hujan ekstrem, atau sensor merekam tren percepatan pergerakan, frekuensi pembacaan meningkat menjadi harian atau otomatis kontinu.
Bagaimana cara memastikan instalasi inclinometer dan piezometer bekerja secara akurat?
Tim teknis memastikan keakuratan instrumen melalui kalibrasi alat sebelum pemasangan, penentuan kedalaman lubang bor hingga menembus bedrock, penggunaan campuran semen grout yang fleksibel, serta penanganan oleh teknisi geoteknik berpengalaman.
Konsultasi Sistem Pemantauan Geoteknik
Dapatkan dukungan instrumen terkalibrasi, jasa instalasi bergaransi, dan analisis data geoteknik profesional bersama PT Global Intan Teknindo.
Hubungi Tim Ahli Geoteknik KamiKesimpulan
Penerapan sistem pemantauan geoteknik merupakan investasi keselamatan yang penting dalam pembangunan infrastruktur modern. Sinergi antara inclinometer digital dan vibrating wire piezometer menghadirkan perlindungan berlapis terhadap bahaya pergeseran tanah dan keruntuhan struktur.
Dengan mempercayakan pengadaan unit, pengerjaan instalasi, dan integrasi data kepada PT Global Intan Teknindo, Anda memastikan setiap potensi risiko geologi terdeteksi dan teratasi secara terukur sesuai standar keselamatan nasional.
