Pendahuluan

Indonesia adalah negara dengan infrastruktur minyak dan gas (migas) yang masif. Jaringan pipa baja, baik yang terpendam di darat (onshore) maupun yang membentang di bawah laut (offshore), adalah arteri utama yang mengalirkan energi ke seluruh penjuru negeri. Integritas struktural pipa ini harus dijamin 100% untuk mencegah kerugian ekonomis yang besar, kerusakan lingkungan, dan ancaman keselamatan.

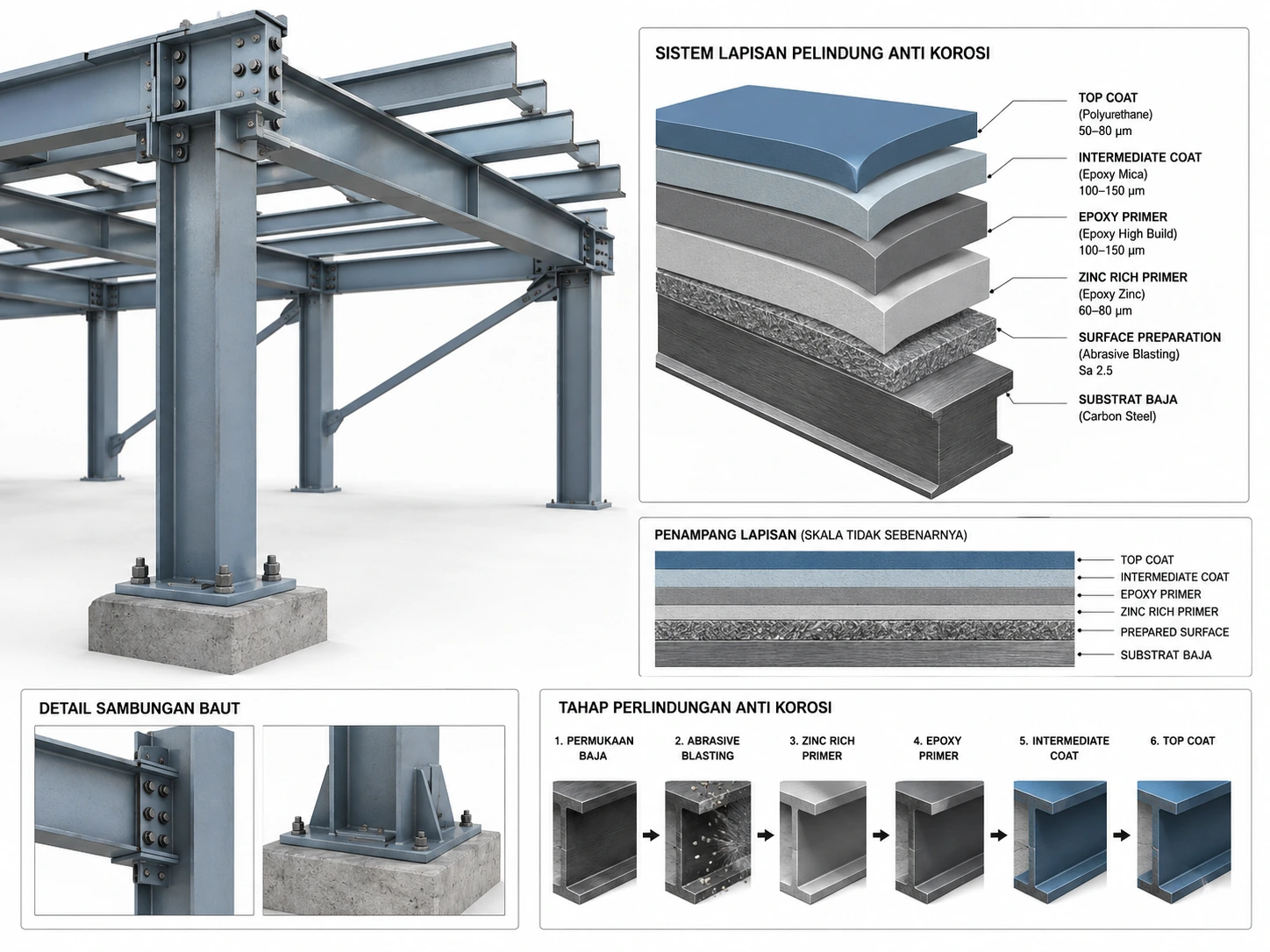

Ancaman terbesar bagi pipa baja adalah korosi—proses elektrokimia yang dapat melubangi lapisan logam. Untuk mencegahnya, pipa dilindungi dengan lapisan non-konduktif (coating) seperti Fusion-Bonded Epoxy (FBE) atau Polyethylene (3LPE). Namun, dalam proses aplikasi coating, sering kali muncul cacat kecil yang disebut “Holiday” (pinhole, retakan, atau area tipis). Cacat sekecil lubang jarum ini sudah cukup untuk mengekspos baja ke lingkungan korosif. Di sinilah peran penting Holiday Detector PCWI (Porosity/Pinhole Detector) masuk. Alat canggih ini adalah mata telanjang bagi inspektur, memastikan setiap jengkal lapisan pelindung pada pipa migas benar-benar sempurna.

Memahami Holiday Detector PCWI

Holiday Detector PCWI adalah alat pengujian non-destruktif (Non-Destructive Testing/NDT) yang dirancang khusus untuk mendeteksi diskontinuitas atau celah pada lapisan pelindung non-konduktif yang diterapkan pada substrat konduktif, seperti pipa baja. Alat ini bekerja berdasarkan prinsip konduktivitas listrik.

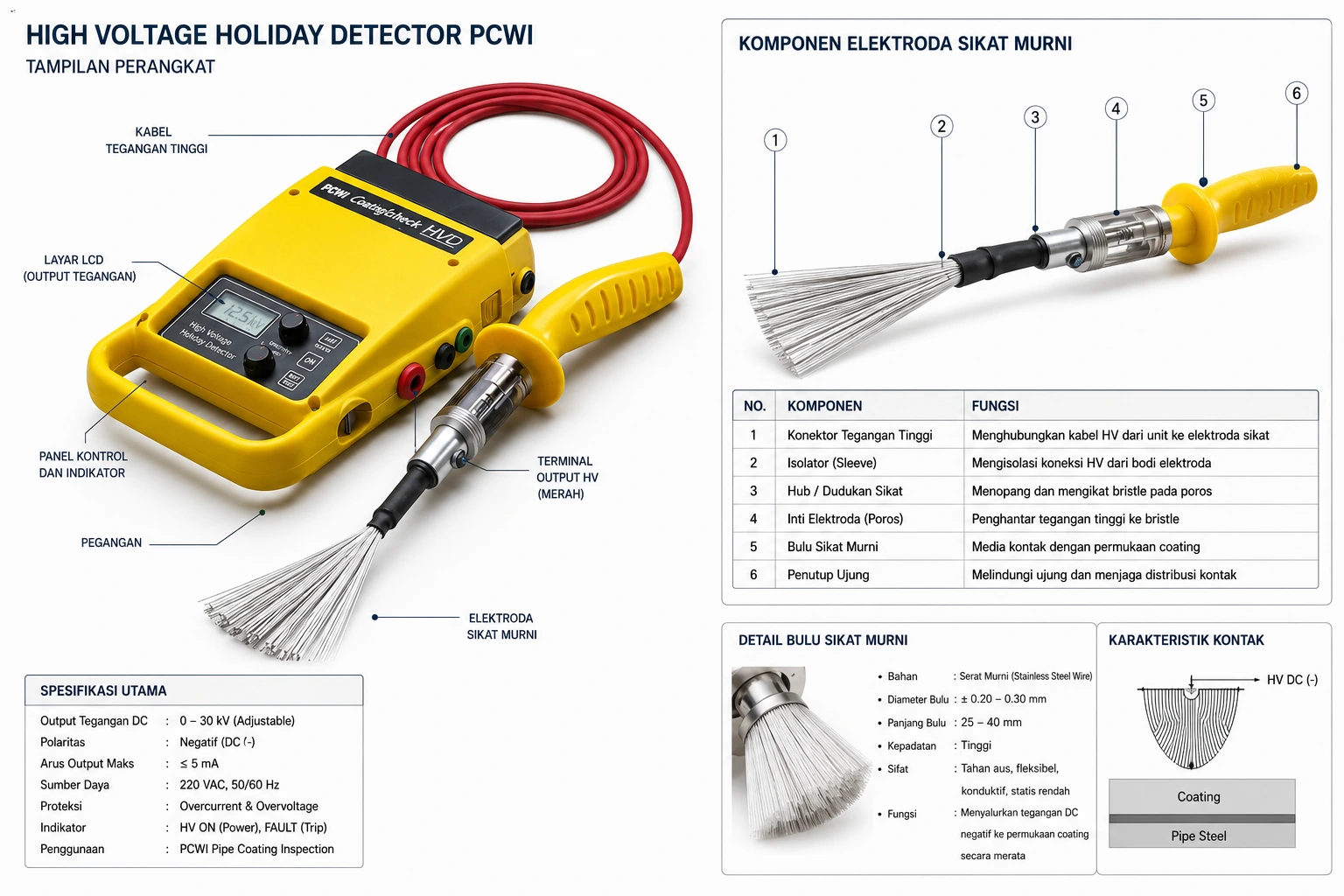

Pada proyek pipa migas dan infrastruktur, yang umumnya menggunakan lapisan tebal (di atas 500 mikron), jenis alat yang digunakan adalah High Voltage Holiday Detector, seperti seri PCWI Compact DC Porosity Detector (DC15, DC30, atau DC40). Model High Voltage (HV) ini mampu menghasilkan tegangan hingga atau lebih, menjadikannya ideal untuk menguji lapisan tebal pipeline coating.

Cara Kerja Sederhana

  1. Pengaturan Tegangan: Alat dihubungkan ke permukaan pipa (substrat konduktif) melalui kabel ground. Tegangan tinggi diatur sesuai ketebalan coating.
  2. Penyapuan Elektroda: Inspektur menyapu elektroda sikat atau pegas (Rolling Spring Electrode untuk pipa) di sepanjang permukaan coating.
  3. Deteksi Cacat: Jika elektroda melewati pinhole atau holiday, tegangan tinggi akan melompati celah udara, menciptakan percikan listrik (spark). Arus listrik yang melompat ini akan memicu alarm suara dan visual pada alat PCWI, menandakan adanya cacat yang harus segera diperbaiki (repair).

Prosedur Inspeksi Kritis Pipa Migas dengan PCWI

Aplikasi Holiday Detector PCWI pada proyek pipa migas harus mengikuti prosedur ketat berdasarkan standar internasional demi validitas dan keamanan, terutama mengacu pada NACE SP0188 (sebelumnya RP0188) dan ASTM G62.

1. Persiapan dan Verifikasi Alat (QC Mutlak)

Sebelum pengujian, dua hal harus dipastikan:

  • Pengukuran Ketebalan Lapisan (Dry Film Thickness/DFT): Inspektur harus menggunakan coating thickness gauge (DFTG) bersertifikat untuk mengukur ketebalan lapisan kering yang sebenarnya. Data ini krusial untuk menentukan tegangan uji yang tepat.
  • Permukaan Bersih: Permukaan coating harus bersih, kering, dan bebas dari debu, kelembapan berlebih, atau kontaminan lain yang dapat menyebabkan pembacaan palsu (false positive).
  • Verifikasi Tegangan (Crest Meter): Standar mensyaratkan bahwa tegangan yang keluar dari elektroda harus diverifikasi menggunakan Crest Meter (seperti PCWI DC Crest Meter) sebelum dan sesudah pengujian. Ini menjamin alat bekerja dalam toleransi yang ditetapkan dan bahwa tegangan uji yang diterapkan valid. Alat PCWI modern sering memiliki Crest Meter bawaan untuk memastikan akurasi.

2. Penentuan Tegangan Uji yang Tepat (Standar NACE/ASTM)

Kesalahan terbesar dalam Holiday Testing adalah mengatur tegangan yang salah. Tegangan yang terlalu rendah tidak akan mendeteksi holiday, sedangkan tegangan yang terlalu tinggi dapat merusak lapisan yang baik (puncture) dan menghabiskan biaya perbaikan yang tidak perlu.

Standar NACE dan ASTM menyediakan panduan untuk menentukan tegangan DC yang benar. Industri migas kini mengadopsi perhitungan berbasis Hukum Paschen (berdasarkan revisi standar terbaru) yang lebih ilmiah, yaitu:

Di mana adalah kekuatan dielektrik udara pada ketebalan coating yang diukur.

Dalam praktek lapangan, inspektur merujuk pada Tabel Lookup Tegangan yang sudah disederhanakan oleh standar NACE/ASTM. Misalnya:

Ketebalan Coating (Mikron)Tegangan Uji DC (Volt)Aplikasi Khas
(10 mils)FBE Tipis
(20 mils)FBE Standar
(120 mils)3LPE/Coal Tar Enamel

3. Pelaksanaan dan Remediasi

  • Kecepatan Penyapuan: Elektroda (sikat kawat atau pegas gulung) harus disapu melintasi coating dengan kecepatan tidak lebih dari 30 cm/detik (sekitar ), memastikan setiap area terpapar tegangan listrik yang cukup.
  • Area Field Joint: Pada sambungan las pipa (field joint), yang baru saja dilapisi ulang, perhatian khusus harus diberikan karena area ini paling rentan terhadap cacat akibat proses pengaplikasian manual.
  • Tindakan Korektif: Setiap kali Holiday Detector PCWI berbunyi, holiday harus segera ditandai, didokumentasikan, dan diperbaiki (repaired) dengan material repair coating yang disetujui, sesuai prosedur spesifikasi proyek, sebelum pipa diizinkan untuk diinstalasi (ditimbun).

Risiko Kegagalan Pipa Tanpa Inspeksi PCWI

Mengabaikan pemeriksaan holiday adalah pertaruhan yang sangat mahal di industri migas. Beberapa risiko kegagalan yang dapat timbul meliputi:

  1. Korosi Lokal Cepat (Pitting Corrosion): Sekali pinhole terdeteksi dan tidak diperbaiki, korosi akan berpusat pada area kecil itu. Tekanan pada pipa (terutama pipa gas bertekanan tinggi) dapat menyebabkan laju korosi yang sangat cepat, menembus dinding pipa dalam hitungan bulan, bukan tahun.
  2. Kegagalan Cathodic Protection (CP): Pipa migas modern dilindungi lapis ganda: coating (isolasi pasif) dan Cathodic Protection (CP, perlindungan aktif). Holiday yang banyak akan meningkatkan kebutuhan arus pada sistem CP secara drastis, menyebabkan sistem bekerja berlebihan dan gagal melindungi area yang lebih luas secara efektif.
  3. Dampak Lingkungan dan Finansial: Kebocoran minyak atau gas, sekecil apa pun, memicu denda regulasi, biaya pembersihan lingkungan yang masif, dan hilangnya produk (loss of product). Kasus kebocoran besar dapat menghentikan operasi selama berbulan-bulan, kerugian finansial yang jauh melebihi biaya pembelian dan operasional Holiday Detector PCWI.
  4. Pelanggaran Standar Kontrak: Sebagian besar kontrak konstruksi pipa migas mewajibkan inspeksi holiday 100% pada coating pipa baru dan field joint sesuai standar NACE/ASTM. Kegagalan mematuhi ini dapat menyebabkan penolakan pekerjaan oleh klien (operator migas).

Kesimpulan

Penggunaan Holiday Detector PCWI bukanlah sekadar langkah formalitas, tetapi investasi jangka panjang yang krusial. PCWI, dengan teknologi High Voltage yang akurat dan rugged, memastikan bahwa lapisan pelindung pipa telah diaplikasikan dengan sempurna.

Dengan coating yang terjamin 100% bebas holiday, umur layanan pipa dapat mencapai puluhan tahun sesuai perencanaan, mendukung ketahanan energi nasional dan meminimalkan risiko operasional. PT Global Intan Teknindo, sebagai distributor resmi, memastikan alat PCWI yang digunakan di lapangan adalah asli, terkalibrasi, dan didukung teknisi ahli—sebuah prasyarat mutlak untuk kualitas inspeksi yang tidak dapat ditawar di sektor minyak dan gas. Pastikan setiap proyek pipa Anda dilindungi oleh inspeksi yang presisi dan sesuai standar global.
