Aplikasi Extensometer untuk Monitoring Stabilitas Terowongan & Tambang

Bayangkan Anda berada puluhan hingga ratusan meter di bawah permukaan bumi. Di atas kepala Anda, terdapat jutaan ton batuan dan tanah yang menekan ke bawah dengan gaya gravitasi yang tak terbayangkan. Dalam kondisi ekstrem seperti ini, baik saat membangun terowongan kereta bawah tanah maupun saat menambang mineral berharga, mengandalkan insting dan penglihatan mata telanjang saja sama dengan mengundang bencana. Dinding batuan yang terlihat kokoh bisa saja sedang mengalami pergerakan mikro yang menjadi pertanda awal terjadinya keruntuhan. Di sinilah teknologi geoteknik modern mengambil peran vitalnya untuk menyelamatkan nyawa dan aset bernilai triliunan rupiah. Salah satu instrumen penting yang digunakan dalam skenario bawah tanah ini adalah extensometer.

Bagi orang awam, pergerakan tanah sering kali diidentikkan dengan gempa bumi atau longsor yang terlihat jelas. Namun, dalam ilmu rekayasa geoteknik, pergerakan sebesar beberapa milimeter saja di dalam struktur batuan bawah tanah sudah bisa menjadi indikator kritis bahwa struktur tersebut sedang mengalami tekanan atau kehilangan stabilitasnya. Artikel ini akan membahas secara mendalam mengenai apa itu extensometer, bagaimana cara kerjanya, dan mengapa alat ini sangat krusial dalam memonitor stabilitas terowongan (tunneling) serta area tambang bawah tanah.

Apa Itu Extensometer? Definisi dan Konsep Dasar

Ilustrasi penempatan jangkar extensometer di dalam struktur dinding batuan bawah tanah.

Secara sederhana, extensometer adalah sebuah alat ukur presisi tinggi yang dirancang khusus untuk mendeteksi dan mengukur perubahan jarak atau pergerakan yang terjadi di antara dua titik atau lebih pada suatu massa tanah atau batuan. Jika kita menganalogikannya dalam kehidupan sehari-hari, extensometer bekerja menyerupai sebuah pita ukur yang sangat canggih dan sensitif. Alat ini ditanamkan ke dalam tanah atau dinding batuan untuk "merasakan" apakah batuan tersebut sedang meregang (tertarik) atau menyusut (tertekan).

Dalam proyek bawah tanah, batuan yang digali akan kehilangan penopang aslinya. Hal ini menyebabkan batuan di sekitarnya berusaha untuk mencari keseimbangan baru, yang sering kali bermanifestasi sebagai pergerakan atau deformasi. Extensometer bertugas untuk memantau deformasi ini. Dengan mengetahui seberapa besar dan seberapa cepat pergerakan batuan tersebut, para insinyur dapat menilai apakah struktur penyangga yang ada sudah cukup kuat, atau apakah diperlukan intervensi tambahan untuk mencegah terjadinya keruntuhan.

Tipe-Tipe Extensometer yang Umum Digunakan

Dalam aplikasinya di lapangan, tidak semua extensometer memiliki bentuk yang sama. Pemilihan jenis instrumen sangat bergantung pada kondisi geologi, kedalaman pengukuran, dan tingkat akurasi yang dibutuhkan. Berikut adalah beberapa jenis yang paling sering digunakan dalam proyek geoteknik:

1. Rod Extensometer (Extensometer Batang): Ini adalah tipe yang paling umum ditemui di proyek terowongan. Alat ini terdiri dari beberapa batang yang dimasukkan ke dalam lubang bor (borehole). Ujung dari setiap batang dijangkarkan pada kedalaman batuan yang berbeda-beda, sementara ujung lainnya terhubung ke sebuah kepala pembacaan (reference head) di permukaan. Jika batuan bergerak, batang tersebut akan ikut tertarik atau terdorong.

2. Magnetic Extensometer: Alat ini sering menggunakan target berupa jangkar berbentuk laba-laba (spider magnet) yang dipasang di berbagai kedalaman. Sebuah probe pembaca kemudian diturunkan untuk mendeteksi posisi pasti dari setiap magnet, sehingga perubahan jarak elevasi atau pergerakan strata tanah dapat diukur secara akurat dari waktu ke waktu.

3. Tape Extensometer (Convergence Meter): Berbeda dengan tipe yang dimasukkan ke dalam lubang bor, tape extensometer digunakan untuk mengukur pergerakan di permukaan rongga galian. Alat ini berupa pita baja khusus yang ditarik melintasi dinding terowongan untuk mengukur apakah dinding terowongan sedang menyempit akibat tekanan batuan di sekitarnya.

Aplikasi Extensometer dalam Konstruksi Terowongan (Tunneling)

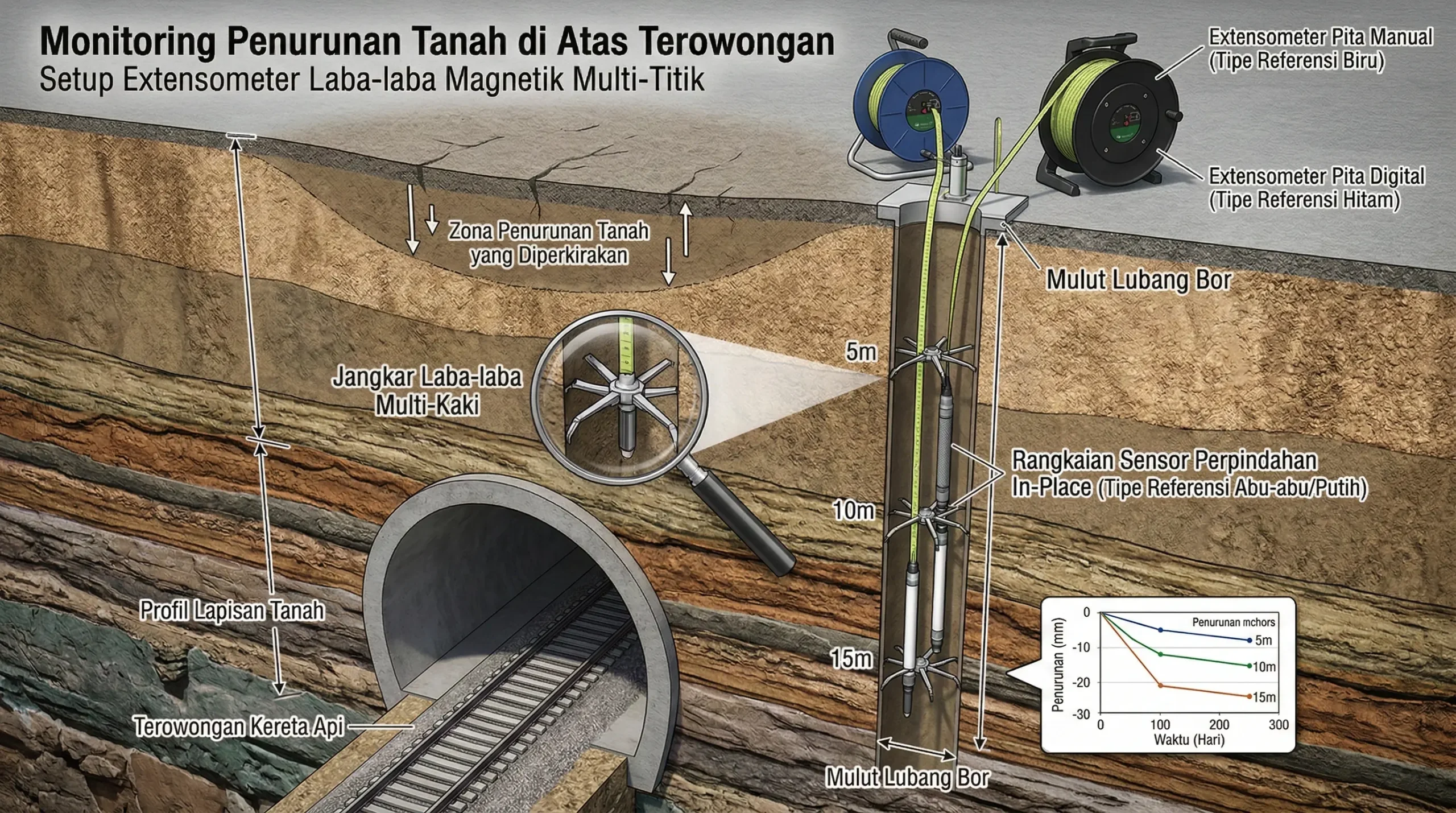

Ilustrasi pemasangan Magnetic Spider Extensometer secara vertikal dari permukaan tanah untuk memantau pergerakan lapisan tanah (settlement) akibat aktivitas penggalian terowongan di bawahnya.

Pembangunan terowongan, baik untuk transportasi umum seperti Mass Rapid Transit (MRT), jalan tol bawah tanah, maupun saluran air, merupakan pekerjaan teknik sipil yang sangat kompleks. Ketika mesin bor raksasa atau metode penggalian dilakukan di dalam perut bumi, rongga besar yang tercipta akan mengubah keseimbangan gaya alami tanah. Hal ini berpotensi memicu pergerakan lapisan tanah di atasnya. Fenomena ini dikenal sebagai penurunan tanah (ground settlement), yang jika tidak dikontrol dapat merusak struktur jalan raya, pipa gas, hingga fondasi gedung-gedung yang berdiri tepat di atas jalur terowongan.

Di sinilah peran krusial dari instrumen spesifik seperti Magnetic Spider Extensometer diaplikasikan. Alih-alih dipasang dari dalam terowongan, alat ini justru diinstal melalui lubang bor (borehole) vertikal dari permukaan tanah hingga menembus berbagai strata tanah menuju area atap terowongan. Target magnetik yang dilengkapi dengan pegas menyerupai kaki "laba-laba" (spider) ditempatkan pada kedalaman tertentu. Kaki-kaki ini akan merentang dan mencengkeram kuat dinding lapisan tanah sekitarnya. Saat proses tunneling berlangsung di bawah, pergerakan atau penurunan pada setiap lapisan tanah akan ikut menggeser posisi jangkar magnet ini. Dengan membaca perubahan elevasi secara presisi, para insinyur dapat memastikan bahwa laju penurunan tanah masih dalam ambang batas aman dan tidak mengancam infrastruktur kota di permukaan.

Aplikasi Extensometer dalam Tambang Bawah Tanah

Berbeda dengan terowongan sipil, tambang bawah tanah adalah lingkungan yang jauh lebih dinamis. Terowongan tambang terus digali dan diperluas seiring dengan pergerakan operasi ekstraksi. Tantangan utama di tambang bawah tanah adalah mencegah terjadinya keruntuhan atap batuan (roof fall).

Dalam operasional tambang, extensometer diintegrasikan ke dalam sistem pemantauan komprehensif. Alat ini dipasang pada pilar-pilar penyangga dan di bagian atap area penambangan aktif. Di tambang modern, data pergerakan batuan dapat ditransmisikan ke ruang kontrol di permukaan secara real-time. Jika extensometer mendeteksi akselerasi pergerakan batuan yang berbahaya, sistem akan memicu alarm. Hal ini memberikan kesempatan krusial bagi para pekerja tambang untuk mengevakuasi diri ke zona aman.

Mengapa Pemantauan Geoteknik Ini Sangat Penting?

Ada tiga alasan utama mengapa pemantauan menggunakan extensometer sangat penting:

Pertama dan yang paling utama adalah Keselamatan Pekerja. Peringatan dini yang diberikan oleh alat ini dapat menjadi penentu keselamatan ratusan nyawa yang bekerja di bawah tanah. Kedua adalah Efisiensi Desain. Terkadang insinyur merancang penyangga batuan yang terlalu berlebihan karena kurangnya data. Dengan data dari extensometer, desain penyangga dapat dioptimalkan, yang berujung pada penghematan biaya proyek. Ketiga adalah Perlindungan Aset. Keruntuhan tidak hanya membahayakan nyawa, tetapi juga berpotensi mengubur alat berat mahal dan menghentikan seluruh operasi tambang atau proyek.
