Apa itu Pipa Inclinometer?

Dalam setiap proyek rekayasa sipil dan geoteknik berskala besar, pemahaman akan kondisi bawah permukaan tanah adalah hal yang mutlak. Pergerakan tanah sekecil apa pun, jika dibiarkan tanpa pengawasan, dapat memicu kegagalan struktural yang berakibat fatal. Di sinilah pentingnya instrumentasi geoteknik yang andal. Inclinometer adalah alat konstruksi yang berguna untuk menganalisa kemiringan pada tanah, contohnya pada tanah yang memiliki potensi longsor, area penggalian terowongan, bendungan, hingga konstruksi bangunan bertingkat tinggi.

Instrumen inclinometer ini dipasang secara khusus untuk memonitoring suatu pergerakan ke arah horizontal di dalam lapisan tanah atau batuan. Berbeda dengan alat ukur penurunan tanah yang memantau pergeseran vertikal, inclinometer memberikan profil deformasi lateral yang akurat dari kedalaman tanah hingga ke permukaan. Artikel ini akan membahas secara mendalam mengenai komponen utama inclinometer, cara kerja, material pipa yang digunakan, hingga panduan instalasi profesional di lapangan.

Komponen dan Cara Kerja Inclinometer

Agar sistem pemantauan dapat berjalan, inclinometer membutuhkan sarana yang tertanam kuat di dalam tanah, yaitu pipa casing, dan alat baca yang dimasukkan ke dalamnya. Pengukuran pergerakan dilakukan dengan menggunakan sebuah probe atau torpedo inclinometer.

Torpedo ini mempunyai 4 roda (atau sepasang roda berpegas) yang dirancang agar pas dan dapat meluncur mulus saat dimasukkan ke dalam alur pipa inclinometer. Bagian atas torpedo dihubungkan dengan kabel alat baca (kabel penanda kedalaman) yang terhubung ke data logger atau readout unit di permukaan.

Setiap kali pengukuran dilakukan secara berkala, data kemiringan di tiap kedalaman akan dibandingkan dengan data awal (baseline data). Selisih pembacaan inilah yang merepresentasikan seberapa besar pergeseran atau deformasi tanah yang telah terjadi sejak pipa pertama kali dipasang.

Spesifikasi Pipa Casing Inclinometer: Material dan Dimensi

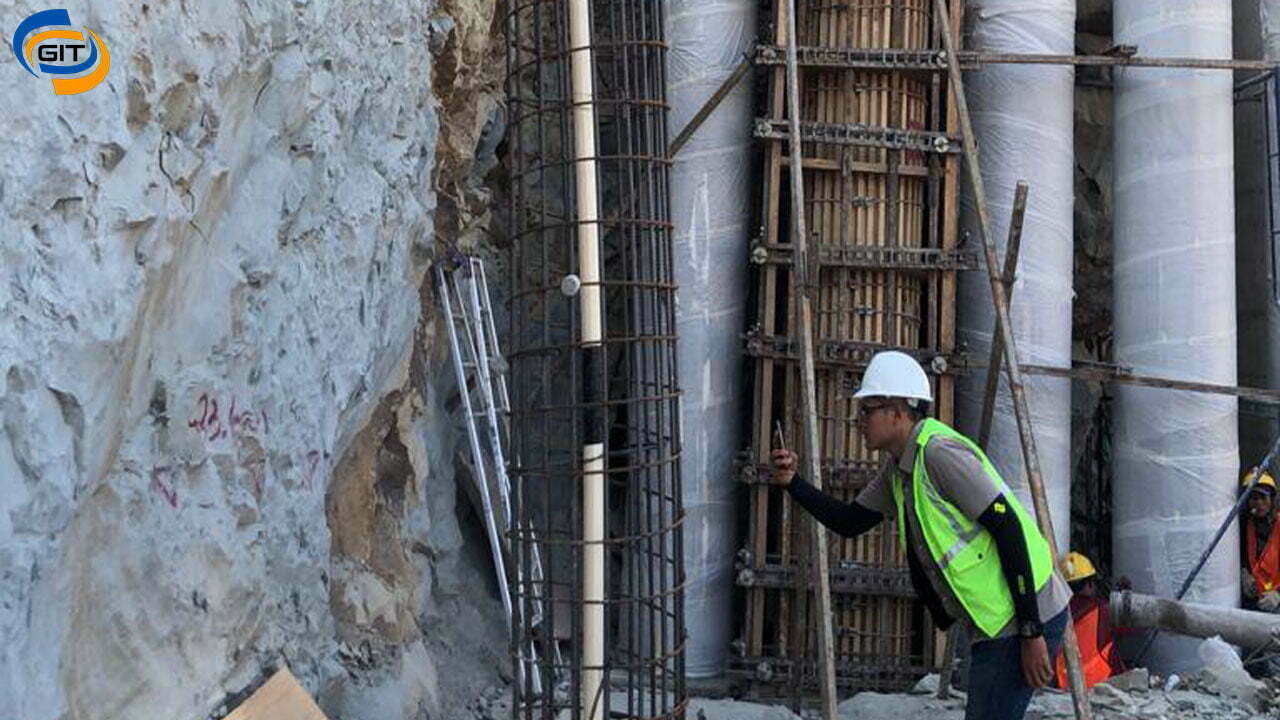

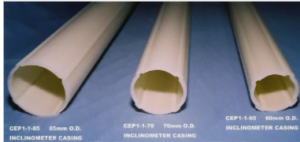

Infrastruktur utama yang tertanam dan tidak bisa dilepas kembali adalah pipa inclinometer itu sendiri. Pipa ini harus memiliki karakteristik khusus, yaitu memiliki 4 alur bersudut tepat 90 derajat di bagian dalamnya (ortogonal). Alur inilah yang menjadi rel pemandu bagi roda torpedo.

Pipa inclinometer umumnya bergaris tengah (diameter luar) sekitar 60 mm hingga 70 mm, dengan ketebalan dinding sekitar 2-3 mm (untuk bahan aluminium) dan lebih tebal lagi untuk tabung berbahan plastik. Panjang setiap batangnya rata-rata diproduksi dalam ukuran 3 meter agar mudah ditransportasikan dan disambung di lapangan.

1. Pipa Campuran ABS Plastic (Sangat Direkomendasikan)

Instrumetasi Inclinometer modern yang di gunakan untuk mememantau pergerakan lahan di bawah permukaan saat ini sangat mengandalkan pipa berbahan plastik khusus. Pipa Casing Inclinometer berbahan campuran ABS Plastic didesain secara khusus agar bisa menekuk sampai beberapa derajat mengikuti pergerakan tanah tanpa mengalami patah atau retak getas.

Bahan campuran ABS Plastic cenderung lebih baik digunakan karena jauh lebih tahan terhadap air, bahan kimia tanah, dan 100% bebas dari risiko karat. Pipa plastik sangat direkomendasikan dan biasanya digunakan untuk daerah-daerah yang mengandung zat-zat yang dapat mengakibatkan korosi (misal: daerah pesisir pantai, konstruksi pelabuhan, lepas pantai, atau tanah dengan tingkat keasaman tinggi).

2. Pipa Aluminium

Di masa lalu, pipa aluminium sering menjadi pilihan. Namun, tantangan terbesarnya adalah korosi galvanik dan oksidasi. Meskipun tabung aluminium tersebut telah diberi epoxy-coating (lapisan pelindung anti-karat), seiring berjalannya waktu dan gesekan selama proses instalasi, lapisan ini bisa tergores. Jika tergores dan terkena air tanah yang korosif, umur pakai pipa ini akan sangat menurun drastis dibandingkan material ABS.

Aplikasi dan Penggunaan Inclinometer dalam Konstruksi

Inclinometer tidak hanya digunakan pada satu jenis proyek saja, melainkan memiliki cakupan aplikasi yang sangat luas dalam rekayasa geoteknik. Berikut adalah beberapa skenario utama penggunaannya:

• Area Potensi Longsor (Landslide Monitoring): Dipasang melintasi bidang gelincir yang dicurigai. Saat massa tanah mulai bergeser menuruni lereng, pipa akan ikut melengkung. Pergerakan sekecil 1 mm pun dapat terdeteksi sebelum longsor besar terjadi.
• Penggalian Dalam (Deep Excavation) & Basement: Mengukur defleksi atau pembengkokan pada dinding penahan tanah (Diaphragm Wall, Secant Pile, Sheet Pile) selama proses penggalian berlangsung, untuk memastikan bangunan di sekitarnya aman dari amblesan.
• Bendungan Timbunan (Earth/Rockfill Dams): Untuk mendeteksi deformasi lateral pada inti bendungan dan fondasi akibat tekanan air waduk.
• Konstruksi Terowongan (Tunneling): Memantau pergerakan tanah di sekitar area pengeboran terowongan (misalnya menggunakan TBM) agar tidak mengganggu infrastruktur di permukaan tanah.

Prosedur Pemasangan (Instalasi) Pipa Inclinometer

Akurasi data dari sebuah inclinometer sangat bergantung pada kualitas pemasangan pipanya. Pemasangan yang sembarangan akan menghasilkan data yang bias atau bahkan membuat alat torpedo tidak bisa dimasukkan (nyangkut).

1. Persiapan Lubang Bor

Pada pemasangan pipa inclinometer melalui metode pengerjaan tanah, langkah pertama adalah membuat lubang bor menggunakan mesin bor (drilling rig) yang mampu menembus lapisan tanah lunak hingga batuan keras (deep boring). Lubang harus dibuat se-vertikal mungkin dan menembus zona pergerakan hingga mencapai lapisan tanah keras (hard strata) yang stabil. Lapisan keras ini berfungsi sebagai titik jepit (fixity point) atau titik referensi nol di bagian bawah.

2. Penyambungan dan Penurunan Pipa

Pipa ABS yang panjangnya rata-rata 3 meter disambung satu per satu menggunakan coupling, lem khusus PVC/ABS, dan paku keling (rivet) agar sambungan kedap air dan tidak lepas. Saat diturunkan ke dalam lubang bor, satu pasang alur (biasanya disebut arah A+ dan A-) harus diorientasikan sejajar dengan arah pergerakan tanah yang diantisipasi (misalnya menghadap ke arah galian atau lereng yang menurun).

3. Proses Grouting (Pengecoran)

Ruangan kosong (annulus) antara bagian luar pipa dengan dinding lubang bor harus diisi dengan sempurna. Pengisian ini menggunakan campuran semen grout atau semen-bentonite. Proporsi campuran grouting harus diatur sedemikian rupa sehingga kekakuannya menyerupai tanah di sekitarnya. Jika grouting terlalu keras, pipa tidak akan ikut bergeser saat tanah bergerak; jika terlalu lunak, pipa akan goyah.

4. Instalasi pada Bendungan (Timbunan Tanah)

Berbeda dengan lubang bor, pada penimbunan tanah (seperti proyek bendungan), pipa dipasang seiring dengan naiknya elevasi timbunan. Perlu dilakukan pemadatan yang cermat di sekitar pipa-pipa tersebut. Pemadatan biasanya menggunakan alat padat manual atau stamper kecil. Sangat krusial untuk dicatat: harus dihindari benturan dari alat berat (seperti vibro roller atau excavator) selama pekerjaan berlangsung, karena dapat merusak atau membengkokkan pipa secara drastis.

Tantangan dan Proteksi Pasca Instalasi

Untuk pemasangan pipa inclinometer yang cukup panjang (misal lebih dari 50 meter ke dalam tanah), ada risiko mekanis yang harus diwaspadai, yaitu torsi atau terpuntirnya pipa (Spiral/Twist). Saat proses penyambungan dan penurunan, pipa bisa memutar perlahan.

Jika alur pipa terpuntir terlalu jauh dari orientasi awalnya, maka alat baca akan mengukur arah pergerakan yang salah (salah interpretasi arah deformasinya). Oleh karena itu, sangat diperlukan kecermatan tingkat tinggi pada waktu pemasangannya, dan pada kasus tertentu memerlukan pengujian sensor spiral (spiral sensor) untuk mengkoreksi data.
