Di balik megahnya sebuah struktur bangunan, kokohnya bendungan, atau kelancaran operasi pertambangan, terdapat peran krusial dari ilmu geoteknik. Salah satu parameter terpenting yang wajib dipantau dalam setiap proyek geoteknik adalah kondisi air di dalam tanah, baik itu kedalaman muka air tanah (MAT) maupun tekanan air pori.

Mengapa ini begitu penting? Karena air adalah faktor utama yang memengaruhi stabilitas lereng, daya dukung tanah, dan potensi pergerakan tanah (seperti longsoran). Peningkatan tekanan air pori dapat secara drastis mengurangi kekuatan geser (shear strength) tanah, berpotensi memicu kegagalan struktur.

Untuk mendapatkan data yang akurat dan real-time mengenai kondisi air ini, para insinyur geoteknik mengandalkan berbagai jenis alat ukur kedalaman air dan tekanan air pori. Artikel ini akan membahas secara mendalam instrumen-instrumen vital tersebut, fungsi, jenis, serta aplikasinya dalam dunia instrumentasi geoteknik.

Piezometer: Instrumen Kunci Pengukur Tekanan Air Pori

Saat berbicara tentang pengukuran air dalam konteks geoteknik, Piezometer adalah nama yang tidak terpisahkan. Meskipun sering disalahartikan sebagai alat pengukur kedalaman air biasa, fungsi utamanya adalah mengukur tekanan air pori (pore water pressure) pada kedalaman tertentu di dalam massa tanah atau batuan. Data ini sangat penting untuk analisis stabilitas.

Fungsi Utama Piezometer:

  • Analisis Stabilitas: Menentukan faktor keamanan (Factor of Safety/FK) lereng, bendungan, atau galian tambang.
  • Pemantauan Konsolidasi: Mengamati pelepasan tekanan air pori selama proses konsolidasi tanah lempung.
  • Pengujian Permeabilitas: Digunakan dalam pengujian permeabilitas tanah in-situ (di lapangan).
  • Sistem Peringatan Dini: Mendeteksi peningkatan tekanan air pori yang bisa menjadi pemicu longsoran.

Jenis-Jenis Piezometer Geoteknik

Piezometer modern memiliki berbagai tipe, disesuaikan dengan kebutuhan proyek, akurasi, dan kondisi lingkungan:

1. Piezometer Open Standpipe (Tipe Casagrande)

Ini adalah jenis piezometer yang paling sederhana dan tradisional.

  • Prinsip Kerja: Terdiri dari pipa plastik berdiameter kecil (standpipe) yang dipasang dalam lubang bor, dengan filter berpori (piezometer tip) di bagian bawahnya. Air tanah akan masuk melalui filter dan naik ke dalam pipa hingga mencapai ketinggian yang setara dengan tekanan air pori di kedalaman filter.
  • Pengukuran: Kedalaman air di dalam pipa diukur secara manual menggunakan Water Level Meter (alat yang akan dibahas di bagian selanjutnya).
  • Keunggulan: Andal, tahan lama, dan biaya relatif rendah.
  • Keterbatasan: Respons lambat terhadap perubahan tekanan, hanya cocok untuk pengukuran jangka panjang di tanah dengan permeabilitas sedang hingga tinggi.

2. Piezometer Vibrating Wire (VW Piezometer)

Ini adalah jenis piezometer elektronik yang paling banyak digunakan karena akurasi dan kemampuannya untuk pemantauan jarak jauh (remote monitoring).

  • Prinsip Kerja: Menggunakan diafragma baja tahan karat yang berinteraksi dengan tekanan air pori. Perubahan tekanan akan menyebabkan perubahan tegangan pada kawat baja yang bergetar (vibrating wire) di dalamnya. Frekuensi getaran kawat diukur dan dikonversi menjadi nilai tekanan air pori.
  • Pengukuran: Data dikumpulkan secara otomatis oleh Datalogger dan dapat diakses real-time.
  • Keunggulan: Akurasi tinggi, respons cepat, cocok untuk pemantauan otomatis, dan dapat dipasang pada kedalaman yang besar.
  • Keterbatasan: Biaya relatif lebih tinggi, memerlukan perlindungan dari lonjakan listrik.

3. Piezometer Pneumatik

Piezometer ini bekerja dengan menggunakan gas bertekanan untuk menyeimbangkan tekanan air pori.

  • Prinsip Kerja: Tekanan gas dikirimkan dari permukaan ke sensor. Ketika tekanan gas melebihi tekanan air pori, diafragma sensor bergerak, memungkinkan gas untuk kembali ke permukaan. Tekanan gas yang dibutuhkan untuk menggerakkan diafragma tersebut adalah tekanan air pori yang terukur.
  • Pengukuran: Membutuhkan unit pembaca pneumatik (pneumatic readout unit).
  • Keunggulan: Tahan terhadap zero drift (pergeseran nol) dan dapat digunakan dalam kondisi yang keras.

Water Level Meter (Deepmeter)

Selain piezometer yang mengukur tekanan air pori di suatu titik, instrumen yang secara langsung mengukur kedalaman muka air tanah (MAT) di dalam lubang bor atau standpipe adalah Water Level Meter, sering juga disebut Deepmeter atau Dipmeter.

Fungsi Utama Water Level Meter:

  • Pengukuran MAT: Menentukan elevasi permukaan air tanah bebas (phreatic surface) pada sumur pantau (observation well) atau standpipe piezometer.
  • Pemantauan Dewatering: Mengawasi efektivitas operasi pengeringan (dewatering) pada proyek galian.
  • Hidrologi: Memantau level air di sumur atau sungai.

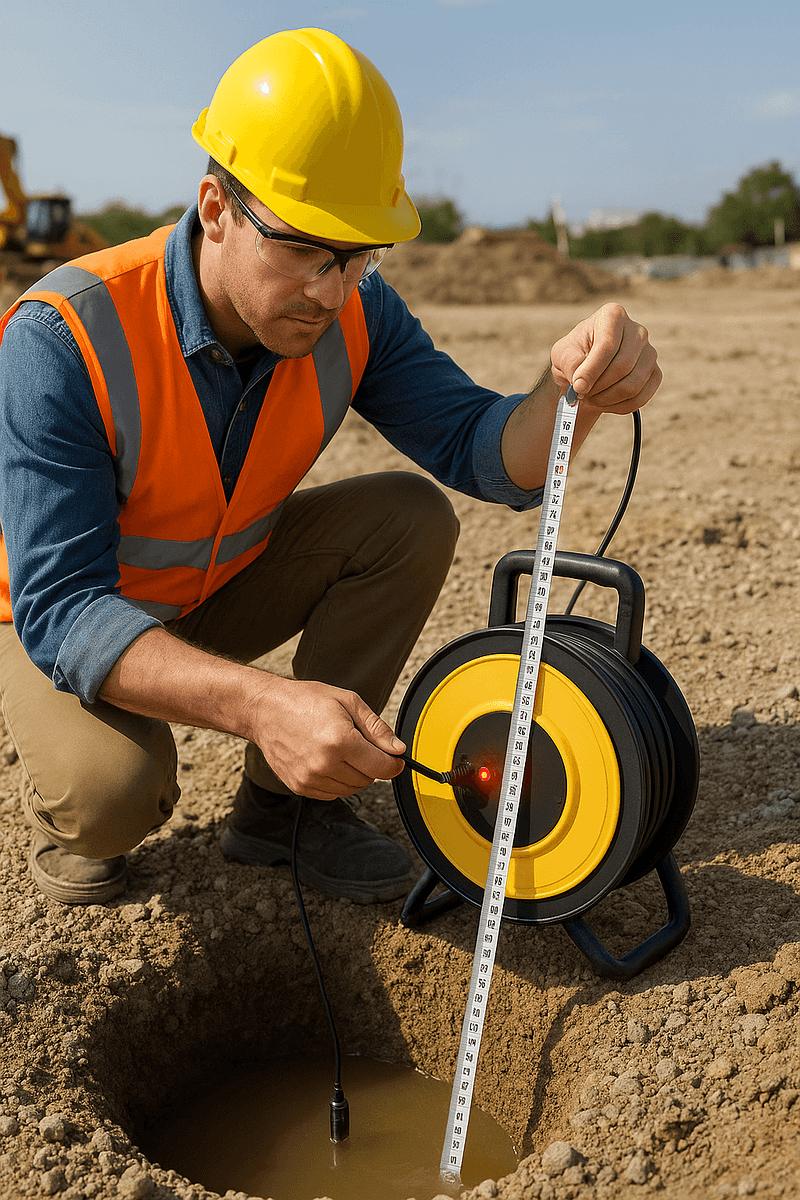

Komponen dan Prinsip Kerja Water Level Meter

Water Level Meter adalah alat portabel yang sederhana namun sangat akurat.

  • Probe Sensor: Ujung sensor dari bahan stainless steel atau plastik, memiliki celah isolasi antara dua elektroda.
  • Pita Pengukur (Flat Tape): Kabel atau pita datar yang fleksibel, yang di dalamnya terdapat konduktor. Pita ini diberi skala pengukuran (biasanya dalam milimeter atau sentimeter) yang sangat akurat.
  • Reel (Gulungan): Wadah gulungan kabel yang dilengkapi dengan elektronik indikator (lampu LED dan buzzer), baterai, dan kontrol sensitivitas.

Prinsip Kerjanya sangat sederhana:

  1. Probe diturunkan secara perlahan ke dalam lubang bor atau standpipe.
  2. Ketika elektroda probe bersentuhan dengan air (cairan konduktif), sirkuit listrik menjadi tertutup (closed circuit).
  3. Penutupan sirkuit ini segera mengaktifkan alarm suara (buzzer) dan lampu indikator (LED) pada reel di permukaan.
  4. Pada saat indikator menyala/berbunyi, teknisi membaca angka kedalaman yang tertera pada pita pengukur, tepat di titik referensi (biasanya bagian atas casing pipa).

Keunggulan Water Level Meter

  • Portabilitas: Mudah dibawa dan digunakan di banyak lokasi berbeda.
  • Akurasi: Pita pengukur yang datar dan anti-melar (non-stretch) menjamin akurasi pembacaan.
  • Operasi Sederhana: Sangat mudah dioperasikan di lapangan.
  • Kontrol Sensitivitas: Fitur ini memungkinkan penyesuaian untuk berbagai tingkat konduktivitas air (air murni hingga air yang sangat konduktif), dan untuk menghindari pemicuan palsu akibat air yang menetes (cascading water).

Aplikasi dalam Proyek Geoteknik

Penggunaan instrumen pengukur kedalaman air dan tekanan air pori bukan sekadar prosedur, melainkan elemen vital dalam manajemen risiko proyek geoteknik:

A. Proyek Bendungan dan Tanggul

Pada struktur penahan air seperti bendungan, Piezometer (terutama tipe Vibrating Wire) dipasang pada pondasi dan inti bendungan.

  • Tujuan: Memantau tekanan air yang menahan struktur. Peningkatan tekanan air pori dapat mengindikasikan kebocoran atau kondisi yang mengancam stabilitas bendungan.

B. Analisis Kestabilan Lereng (Tambang dan Jalan)

Kedalaman Muka Air Tanah (MAT) dan Tekanan Air Pori adalah variabel utama dalam perhitungan stabilitas lereng.

  • Tujuan: Data dari Piezometer digunakan dalam pemodelan geoteknik untuk menghitung Faktor Keamanan (FK) lereng. Jika tekanan air pori tinggi, insinyur dapat merekomendasikan tindakan mitigasi seperti sistem drainase (dewatering), yang efektivitasnya kemudian dipantau lagi dengan Water Level Meter dan Piezometer.

C. Pemantauan Konsolidasi

Dalam konstruksi di atas tanah lempung lunak (misalnya, timbunan jalan raya), Piezometer digunakan untuk memantau waktu dan besarnya penurunan (settlement) yang terjadi, memastikan desain dan konstruksi berjalan sesuai jadwal konsolidasi yang direncanakan.

Kesimpulan

Baik Piezometer untuk mengukur tekanan air pori, maupun Water Level Meter untuk mengukur kedalaman air, keduanya merupakan instrumen yang tidak dapat ditawar lagi keberadaannya dalam instrumentasi geoteknik. Data yang akurat dari alat-alat ini memungkinkan para insinyur untuk:

  1. Memverifikasi Asumsi Desain: Memastikan parameter yang digunakan dalam desain awal sesuai dengan kondisi lapangan sebenarnya.
  2. Mengontrol Konstruksi: Memandu operasi seperti pemompaan air (dewatering) dan penempatan material timbunan.
  3. Mengelola Risiko: Menyediakan sistem peringatan dini untuk mencegah kegagalan struktural atau longsoran yang diakibatkan oleh fluktuasi air tanah.

Dengan teknologi instrumentasi yang terus berkembang, kini semakin mudah untuk mendapatkan data yang andal dan real-time, menjadikan pengukuran kondisi air tanah sebagai investasi utama untuk keselamatan dan keandalan jangka panjang proyek rekayasa sipil.
