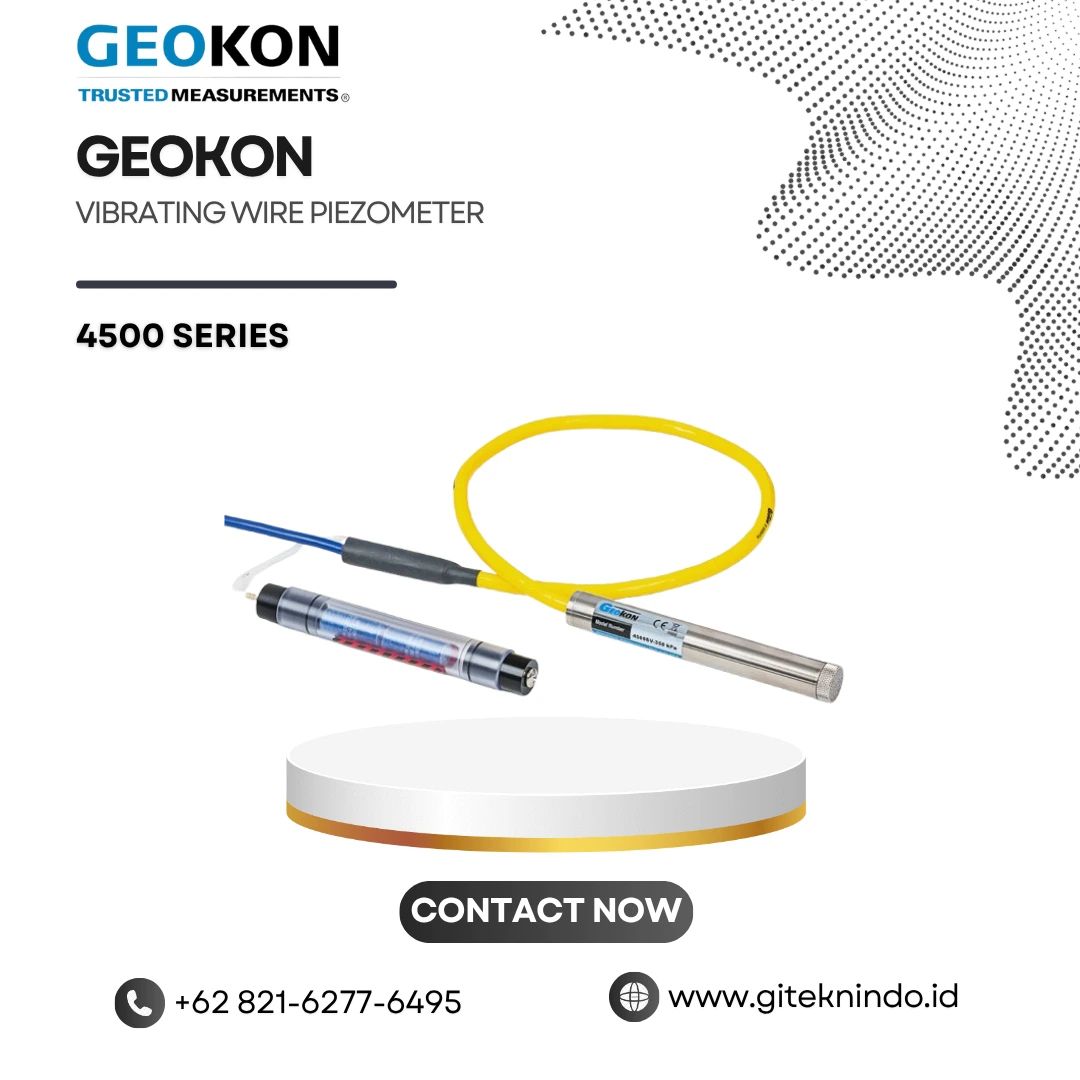

Vibrating Wire Piezometer Geokon 4500 Series

Vibrating Wire Piezometer Geokon 4500 Series

Jika Anda berminat untuk membeli Vibrating Wire Piezometer Geokon 4500 Series yang disediakan oleh PT Global Intan Teknindo, silakan langsung hubungi kami melalui:

PT. Global Intan Teknindo

Kategori: , Brand:

Vibrating Wire Piezometer Geokon 4500 Series adalah sensor tekanan presisi tinggi yang dirancang untuk pengukuran jangka panjang kedalaman fluida dan tekanan air pori (pore pressure) pada berbagai aplikasi geoteknik dan hidrologi. Alat ini banyak digunakan di standpipe, boreholes, embankments, pipelines, dan pressure vessels.

Vibrating Wire Piezometer Geokon 4500 Series menawarkan fleksibilitas dan keandalan pengukuran yang unggul. Sebagai contoh, seri ini mencakup berbagai model untuk berbagai aplikasi: 4500S untuk penggunaan standar, 4500SH untuk tekanan tinggi hingga 20 MPa, 4500AL untuk tekanan rendah, dan 4500SV versi vented untuk kompensasi tekanan barometrik otomatis. Selanjutnya, semua komponen yang terpapar terbuat dari stainless steel tahan korosi, memastikan ketahanan terhadap lingkungan yang keras. Dengan demikian, vibrating wire piezometer Geokon 4500 Series menjadi solusi ideal untuk pemantauan tekanan air tanah, stabilitas lereng, bendungan, dan berbagai proyek geoteknik di seluruh Indonesia.

Mengapa Memilih Vibrating Wire Piezometer Geokon 4500 Series?

Geokon merancang 4500 Series sebagai piezometer vibrating wire premium dengan akurasi dan stabilitas jangka panjang yang luar biasa. Pertama, akurasi mencapai ±0.1% FS (Full Scale) dengan resolusi minimum 0.025% FS, memberikan data tekanan yang sangat presisi untuk analisis geoteknik. Kedua, rentang tekanan tersedia dari 70 kPa hingga 100 MPa, mencakup berbagai aplikasi dari pengukuran tekanan air tanah rendah hingga tekanan tinggi pada bendungan dan tambang. Ketiga, filter stainless steel 50-mikron melindungi diafragma sensitif dari partikel padat, sementara filter high-air entry value tersedia atas permintaan untuk aplikasi khusus. Keempat, termistor internal memungkinkan pengukuran suhu secara bersamaan untuk koreksi data yang lebih akurat. Dengan demikian, Anda dapat mengoptimalkan proses pemantauan tekanan dan pengambilan keputusan teknis dengan data yang terpercaya.

Piezometer ini juga dilengkapi dengan kabel berkualitas tinggi dan sambungan yang kedap air. Model 4500INCO menggunakan dual O-ring seal khusus, sementara 4500TI memiliki konstruksi all-welded untuk ketahanan maksimal di lingkungan laut dan air asin. Geokon menyediakan data kalibrasi untuk setiap piezometer, memastikan akurasi pengukuran sejak awal.

Cara Kerja Vibrating Wire Piezometer Geokon 4500 Series

Prinsip kerja piezometer ini didasarkan pada teknologi vibrating wire yang telah teruji selama puluhan tahun. Saat tekanan fluida bekerja pada diafragma stainless steel, diafragma akan mengalami defleksi (lenturan). Defleksi ini menyebabkan perubahan tegangan pada kawat getar (vibrating wire) yang terhubung ke diafragma.

Untuk melakukan pengukuran, operator menggunakan readout box atau datalogger yang mengirimkan pulsa frekuensi variabel (swept frequency) ke kumparan di dekat kawat getar. Pulsa ini menyebabkan kawat bergetar pada frekuensi resonansinya. Ketika eksitasi berakhir, kawat terus bergetar dan menghasilkan sinyal sinusoidal yang diinduksi ke kumparan. Sinyal ini dikirim ke readout box untuk dikondisikan dan ditampilkan sebagai pembacaan frekuensi.

Spesifikasi Teknis Vibrating Wire Piezometer Geokon 4500 Series

Model: Geokon 4500 Series
Tipe: Vibrating Wire Piezometer (Piezometer Kawat Getar)
Varian model: 4500S, 4500SV, 4500SH, 4500AL(V), 4500C, 4500INCO, 4500TI
Over range: 1.5 × rated pressure
Resolusi: 0.025% FS (minimum)
Akurasi: ±0.1% FS
Linearity: <0.5% FS (±0.1% FS optional)
Rentang suhu operasi: -20°C hingga +80°C (versi suhu tinggi tersedia)
Dimensi 4500S (P × Ø): 133 × 19.1 mm
Dimensi 4500SV (P × Ø): 146 × 19.1 mm
Dimensi 4500SH (P × Ø): 194 × 25.4 mm
Dimensi 4500AL(V) (P × Ø): 133 × 25.4 mm

Aplikasi Vibrating Wire Piezometer Geokon 4500 Series di Berbagai Sektor

Insinyur geoteknik menggunakan piezometer ini untuk pemantauan tekanan air tanah pada proyek konstruksi bendungan dan tanggul. Sebagai contoh, pada proyek bendungan di Jawa Barat, teknisi memasang piezometer di berbagai kedalaman untuk memantau tekanan air pori selama fase konstruksi dan operasi. Data tekanan membantu tim proyek memastikan stabilitas bendungan dan mencegah kegagalan.

Industri pertambangan menggunakan piezometer ini untuk pemantauan stabilitas lereng tambang dan timbunan limbah. Pemasangan piezometer di sepanjang lereng memungkinkan deteksi perubahan tekanan air tanah yang dapat memicu longsor. Data tekanan membantu tim geoteknik menentukan zona aman untuk operasi penambangan.

Konsultan lingkungan menggunakan piezometer ini untuk pemantauan air tanah di sekitar lokasi TPA (Tempat Pemrosesan Akhir) dan area industri. Pengukuran tekanan air tanah membantu dalam deteksi dini kontaminasi dan perlindungan sumber daya air. Departemen R&D juga menggunakan piezometer ini untuk penelitian perilaku tanah dan batuan. Oleh karena itu, Vibrating Wire Piezometer Geokon 4500 Series menjadi instrumen kunci dalam pemantauan geoteknik, quality control konstruksi, dan penelitian hidrogeologi.

Spesifikasi

Parameter Spesifikasi
Model Geokon 4500 Series
Tipe Produk Vibrating Wire Piezometer
Varian Model 4500S, 4500SV, 4500SH, 4500AL(V), 4500C, 4500INCO, 4500TI
Rentang Tekanan Standar 70 kPa, 170 kPa, 350 kPa, 700 kPa, 1 MPa, 2 MPa, 3 MPa, 5 MPa, 7.5 MPa, 10 MPa, 20 MPa, 35 MPa, 50 MPa, 75 MPa, 100 MPa
Over Range 1.5 × rated pressure
Resolusi 0.025% FS (minimum)
Akurasi ±0.1% FS
Linearity <0.5% FS (±0.1% FS optional)
Rentang Suhu Operasi -20°C hingga +80°C
Dimensi 4500S (P × Ø) 133 × 19.1 mm
Dimensi 4500SV (P × Ø) 146 × 19.1 mm
Dimensi 4500SH (P × Ø) 194 × 25.4 mm
Dimensi 4500AL(V) (P × Ø) 133 × 25.4 mm
Material Stainless steel tahan korosi
Filter 50-micron stainless steel (standard), high-air entry value (optional)
Sensor Suhu Termistor 10kΩ internal
Perlindungan Petir Tripolar plasma surge arrestors
Kemampuan Tekanan Negatif Hingga -100 kPa (untuk range ≥350 kPa)
Aplikasi Groundwater elevation, pore pressure, embankments, fills, boreholes, observation wells, pipelines, pressure vessels
Garansi 1 tahun garansi penuh (free parts & service) dari Giteknindo

Fitur Unggulan

  • Teknologi Vibrating Wire yang Terbukti – Vibrating Wire Piezometer Geokon 4500 Series menggunakan teknologi vibrating wire yang telah terbukti keandalannya selama puluhan tahun di berbagai proyek geoteknik di seluruh dunia.
  • Akurasi Tinggi ±0.1% FS – Dengan akurasi ±0.1% dari skala penuh (Full Scale) dan resolusi minimum 0.025% FS, alat ini memberikan data tekanan yang sangat presisi untuk analisis geoteknik dan pengambilan keputusan teknis.
  • Rentang Tekanan Lebar (70 kPa – 100 MPa) – Tersedia berbagai pilihan rentang tekanan untuk mengakomodasi berbagai aplikasi, dari pengukuran tekanan air tanah rendah hingga tekanan tinggi pada bendungan dan tambang.
  • Konstruksi Stainless Steel Tahan Korosi – Semua komponen yang terpapar terbuat dari stainless steel tahan korosi, memastikan ketahanan terhadap lingkungan yang keras dan penggunaan jangka panjang.
  • Filter 50-Micron Stainless Steel – Filter melindungi diafragma sensitif dari partikel padat, mencegah kerusakan dan memastikan keakuratan pengukuran jangka panjang. Filter high-air entry value tersedia atas permintaan.
  • Termistor Internal untuk Pengukuran Suhu – Dilengkapi termistor 10kΩ untuk pengukuran suhu secara bersamaan, memungkinkan koreksi data untuk hasil yang lebih akurat.
  • Perlindungan Petir Tripolar Plasma Surge Arrestors – Melindungi sensor coil dari kemungkinan kerusakan akibat sambaran petir, meningkatkan keandalan di lapangan terbuka.
  • Berbagai Model untuk Berbagai Aplikasi – Tersedia model 4500S (standar), 4500SV (vented untuk kompensasi barometrik), 4500SH (tekanan tinggi), 4500AL(V) (tekanan rendah), 4500INCO dan 4500TI (tahan korosi untuk lingkungan laut).
  • Kemampuan Tekanan Negatif hingga -100 kPa – Untuk piezometer dengan range 350 kPa dan lebih tinggi, alat ini dapat membaca tekanan negatif, berguna untuk aplikasi hisap tanah.
  • Pemantauan Jangka Panjang – Dirancang untuk pemantauan sepanjang masa pakai struktur, memberikan data kontinyu untuk analisis tren dan peringatan dini.
  • Garansi 1 Tahun dari Giteknindo – Garansi penuh melindungi investasi alat uji Anda, termasuk suku cadang dan layanan perbaikan, memberikan ketenangan pikiran bagi pelanggan. Tim teknis kami siap membantu Anda dalam instalasi, pelatihan, dan perawatan alat.

Aplikasi

1. Pemantauan Tekanan Air Pori Bendungan, Jawa Barat

Insinyur geoteknik pada proyek pembangunan bendungan di Jawa Barat menggunakan Vibrating Wire Piezometer Geokon 4500 Series untuk memantau tekanan air pori di tubuh bendungan. Teknisi memasang piezometer 4500S pada 15 titik dengan kedalaman berbeda. Data tekanan dikumpulkan setiap jam menggunakan datalogger otomatis. Hasil pengukuran selama 2 tahun menunjukkan tekanan air pori yang stabil dan sesuai dengan desain, memberikan keyakinan pada tim proyek bahwa bendungan aman.

2. Pemantauan Stabilitas Lereng Tambang, Kalimantan

Perusahaan tambang batu bara di Kalimantan menggunakan 4500SH untuk memantau tekanan air tanah di lereng tambang. Teknisi memasang piezometer pada 10 titik di sepanjang lereng dengan kedalaman hingga 50 meter. Data tekanan dikirim secara real-time ke pusat kontrol. Ketika tekanan air tanah meningkat mendekati batas aman, tim geoteknik segera mengambil tindakan pencegahan. Hasilnya, tidak terjadi longsor yang membahayakan pekerja selama 5 tahun operasi tambang.

3. Pemantauan Air Tanah di TPA, Jakarta

Konsultan lingkungan di Jakarta menggunakan 4500AL(V) untuk memantau tekanan air tanah di sekitar Tempat Pemrosesan Akhir (TPA). Versi vented (4500ALV) memberikan kompensasi otomatis untuk perubahan tekanan barometrik, menghasilkan data yang lebih akurat. Pengukuran dilakukan setiap bulan untuk mendeteksi potensi kontaminasi air tanah. Data membantu tim lingkungan mengambil tindakan mitigasi sebelum kontaminasi menyebar.

4. Pemantauan Tekanan pada Pipa Tekanan Tinggi, Jawa Tengah

Proyek pembangunan pipa tekanan tinggi di Jawa Tengah menggunakan 4500SH untuk memantau tekanan fluida di dalam pipa. Piezometer dipasang pada 5 titik kritis sepanjang pipa. Data tekanan membantu tim proyek memastikan pipa beroperasi dalam batas aman dan mendeteksi kebocoran sejak dini. Hasilnya, pipa beroperasi dengan aman dan efisien selama fase uji coba.
