Deskripsi

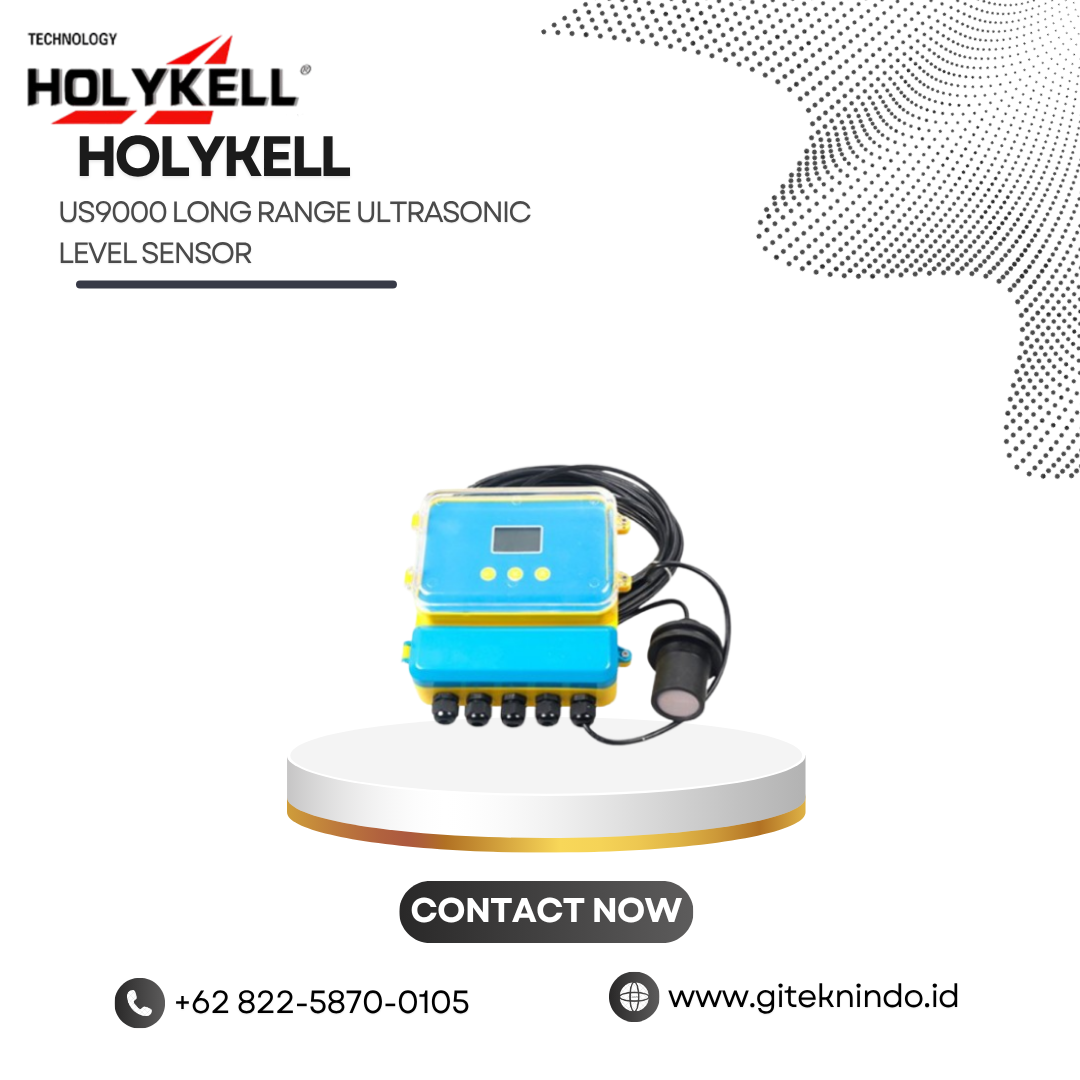

US9000 Long Range Ultrasonic Level Sensor
US9000 Long Range Ultrasonic Level Sensor merupakan sensor ultrasonik untuk mengukur level cairan dan material padat dari jarak jauh. Holykell merancang sensor ini dengan teknologi ultrasonic, sensor temperatur, servo circuit, transmission circuit, komponen SMD, dan ASIC. Kombinasi tersebut menghasilkan perangkat pengukuran level yang ringkas dan mendukung pemantauan kontinu tanpa kontak langsung.
Sensor ini menyediakan pilihan rentang pengukuran hingga 70 meter pada konfigurasi tertentu. Pilihan range tersedia mulai dari 5 meter, 10 meter, 15 meter, 20 meter, 30 meter, 40 meter, 50 meter, 60 meter, hingga 70 meter. Karena itu, pengguna dapat menyesuaikan konfigurasi sensor dengan kebutuhan instalasi dan jarak permukaan material.
Pengukuran Level Tanpa Kontak
US9000 menggunakan prinsip pengukuran ultrasonik tanpa kontak langsung dengan media. Sensor memancarkan gelombang ultrasonik menuju permukaan material, kemudian sistem membaca pantulan gelombang tersebut untuk menentukan jarak. Sistem selanjutnya menggunakan jarak tersebut untuk menghitung level material dalam tangki, silo, atau area pemantauan.
Metode non-contact membantu pengguna melakukan pengukuran tanpa memasukkan sensor ke dalam cairan atau material. Pendekatan ini dapat mendukung pemantauan berbagai media, termasuk cairan dan material padat. Holykell juga mencantumkan aplikasi pengukuran level minuman dan material pada lingkungan pertanian atau gudang.
Rentang Pengukuran hingga 70 Meter
Salah satu keunggulan US9000 terletak pada pilihan rentang pengukurannya yang panjang. Konfigurasi tertentu menyediakan kemampuan pengukuran hingga 70 meter. Fitur ini membuat US9000 relevan untuk aplikasi yang membutuhkan jarak pengukuran lebih panjang dibanding sensor ultrasonik dengan range pendek.
Sensor juga menggunakan desain beam angle kurang dari 9°. Desain tersebut membantu mengarahkan gelombang ultrasonik menuju permukaan target. Waktu respons kurang dari 200 milidetik turut mendukung pemantauan level secara cepat.
Output untuk Sistem Monitoring
US9000 menyediakan analog output 4–20 mA dengan pilihan beban hingga 510 Ω pada konfigurasi yang tercantum Holykell. Sistem juga menyediakan relay output sebagai opsi untuk kebutuhan alarm atau kontrol. Konfigurasi relay dapat menggunakan dua grup untuk single channel dan empat grup untuk double channels.
Selain itu, datasheet keluarga US9000 mencantumkan pilihan komunikasi RS485 dan RS232. Beberapa konfigurasi juga menyediakan pilihan output serta catu daya yang dapat disesuaikan dengan kebutuhan sistem. Dengan pilihan tersebut, pengguna dapat mengintegrasikan sensor ke perangkat monitoring dan sistem kontrol industri.
Housing Tahan Lingkungan
US9000 menggunakan housing berbahan NLEPE synthetic material. Holykell merancang housing tersebut dengan perlindungan terhadap air, korosi, serta gangguan lingkungan tertentu. Hal ini mendukung penggunaan sensor pada berbagai area pengukuran dengan kebutuhan perlindungan perangkat.
Pada konfigurasi yang tercantum di halaman produk, display instrument memiliki tingkat perlindungan IP65, sedangkan sensor memiliki perlindungan IP68. Perlindungan tersebut membantu sensor menghadapi kondisi lingkungan yang membutuhkan proteksi terhadap air dan kelembapan.
Aplikasi US9000 di Berbagai Industri
US9000 dapat digunakan untuk pengukuran level cairan dan material padat. Sistem non-contact membuatnya sesuai untuk aplikasi yang membutuhkan jarak antara perangkat dan media. Pengguna dapat menerapkannya pada tangki, area penyimpanan, fasilitas pertanian, hingga proses industri tertentu.
Pada aplikasi cairan, sensor dapat membantu memantau ketinggian media dalam tangki. Sementara itu, aplikasi material padat dapat memanfaatkan gelombang ultrasonik untuk membaca permukaan material dari atas. Pengguna perlu menyesuaikan konfigurasi range, posisi sensor, dan kondisi permukaan material dengan kebutuhan pengukuran.
US9000 untuk Monitoring Level di GITEKNINDO
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan pengukuran dan monitoring pada berbagai aplikasi teknik. US9000 Long Range Ultrasonic Level Sensor dapat menjadi pilihan untuk sistem pemantauan level yang membutuhkan metode non-contact dan rentang pengukuran panjang.
Pengguna dapat menyesuaikan konfigurasi US9000 berdasarkan media, jarak pengukuran, output, catu daya, dan kebutuhan integrasi sistem. Pemilihan konfigurasi yang tepat membantu sistem memperoleh hasil pengukuran yang sesuai dengan kondisi instalasi.
