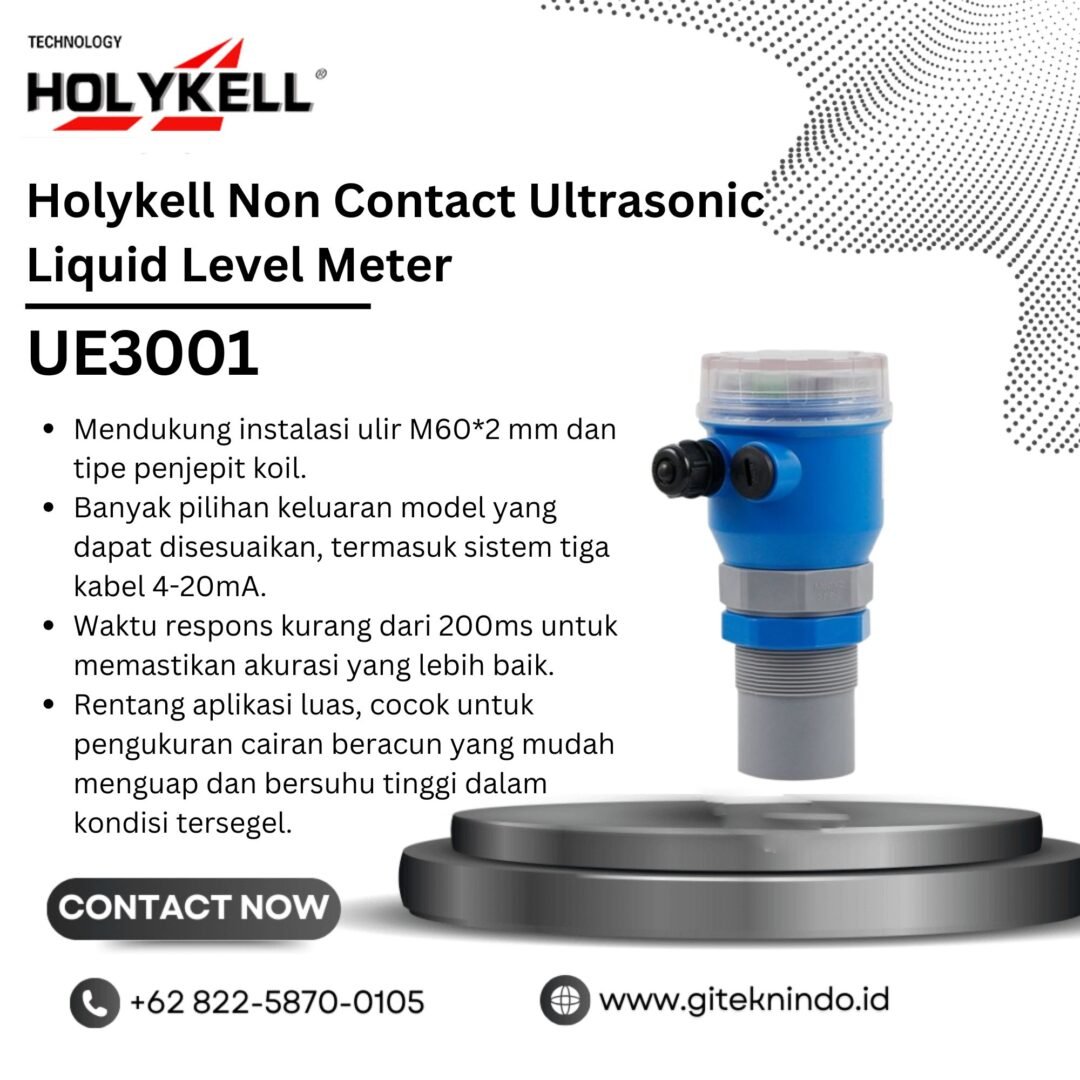

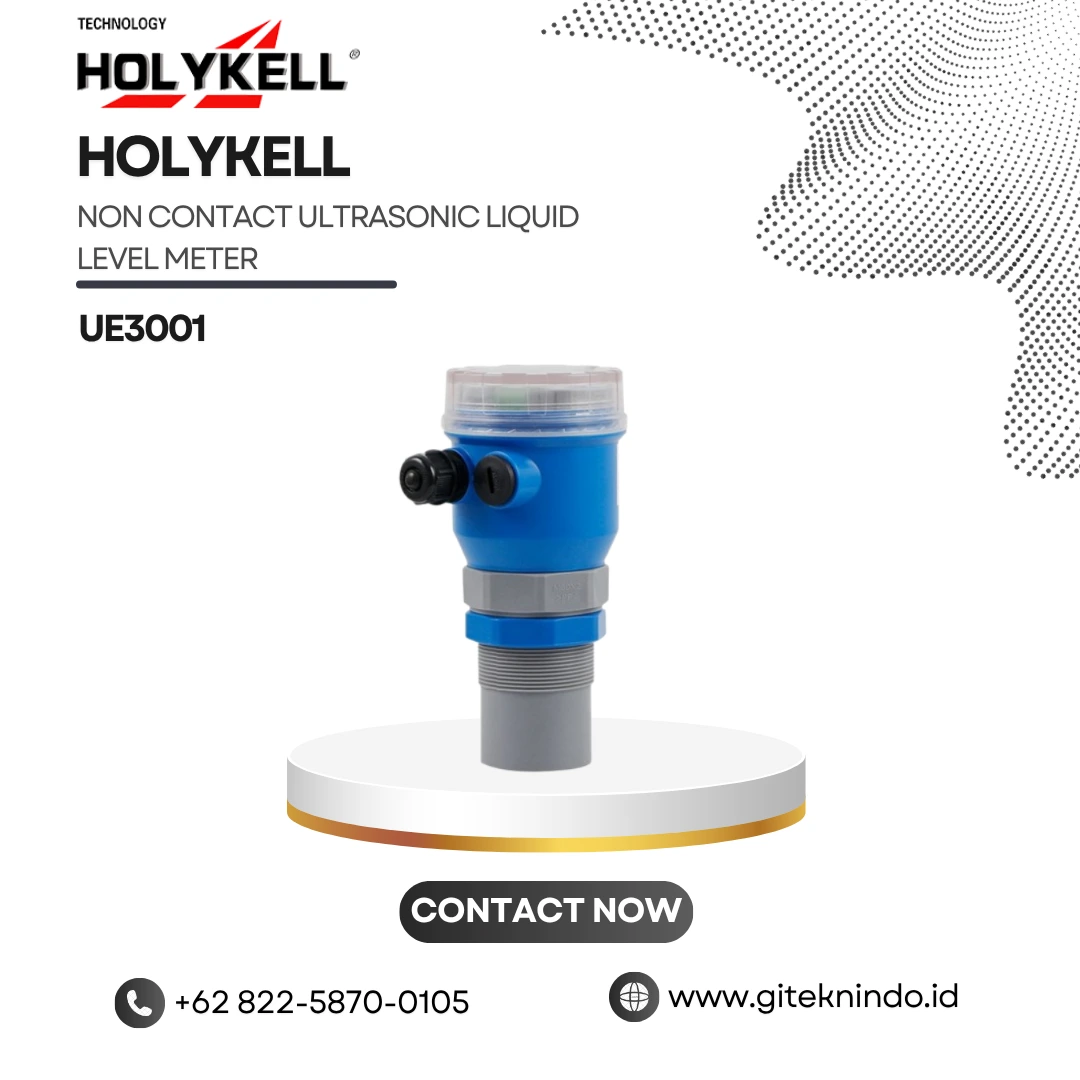

Ultrasonic Level Meter Holykell UE3001 membantu pengguna mengukur ketinggian cairan dan material padat tanpa kontak langsung dengan media. Sensor ini memakai gelombang ultrasonik untuk membaca jarak menuju permukaan objek. Karena itu, perangkat ini cocok untuk tangki penyimpanan, kolam grout, kolam lumpur, pengolahan air, dan berbagai proses industri.
Fungsi Ultrasonic Level Meter Holykell
Holykell UE3001 memancarkan gelombang ultrasonik menuju permukaan cairan atau material. Selanjutnya, permukaan media memantulkan gelombang tersebut kembali menuju sensor.
Sistem menghitung waktu perjalanan sinyal dari saat dipancarkan hingga diterima kembali. Setelah itu, perangkat mengubah hasil pengukuran jarak menjadi nilai level.
Metode non-kontak membantu mengurangi risiko keausan dan kontaminasi sensor. Dengan demikian, alat dapat mengukur media tanpa menempatkan komponen pengukuran langsung di dalam cairan.
Pilihan Rentang Pengukuran UE3001
Holykell menyediakan pilihan rentang 5, 7, 10, 12, dan 15 meter. Pengguna dapat menentukan konfigurasi berdasarkan tinggi tangki atau jarak antara sensor dan permukaan media.
Setiap rentang memiliki blind zone yang berbeda. Model 5 meter memiliki blind zone sekitar 400 mm. Sementara itu, rentang 5 hingga 10 meter memakai blind zone sekitar 500 mm.
Untuk konfigurasi 10 hingga 15 meter, blind zone mencapai sekitar 600 mm. Oleh karena itu, teknisi perlu menyediakan jarak kosong yang cukup antara sensor dan level maksimum media.
Pilihan Output dan Integrasi Sistem
Holykell UE3001 menyediakan output 1–5 V, 0–5 V, 4–20 mA, RS485, dan RS232. Selain itu, pengguna dapat memilih NPN switch atau relay sesuai kebutuhan sistem.
Pilihan output tersebut memudahkan integrasi dengan PLC, data logger, panel kontrol, display, maupun sistem SCADA. Dengan demikian, operator dapat menampilkan, menyimpan, dan mengirim data level secara otomatis.
Output 4–20 mA tiga kabel cocok untuk banyak sistem kontrol industri. Namun, pengguna tetap perlu menyesuaikan wiring, catu daya, dan jenis input pada perangkat penerima.
Waktu Respons Cepat
Sensor memiliki waktu respons kurang dari 200 milidetik. Respons tersebut membantu perangkat memperbarui data level dengan cepat selama proses monitoring.
Kecepatan pembacaan berguna pada tangki atau kolam yang mengalami perubahan level secara berkala. Selain itu, sistem dapat mengirim data menuju perangkat kontrol untuk mendukung alarm maupun otomatisasi.
Meskipun demikian, busa, uap pekat, turbulensi, dan hambatan di dalam tangki dapat memengaruhi pantulan gelombang. Oleh karena itu, teknisi perlu memilih titik pemasangan yang tepat.
Material Housing dan Perlindungan IP66
Holykell memakai material sintetis NLEPE pada bagian housing. Material tersebut membantu melindungi perangkat dari korosi dan kondisi lingkungan industri.
Perlindungan IP66 membantu menjaga sensor dari debu serta semprotan air yang kuat. Karena itu, perangkat dapat mendukung pemasangan pada area dalam maupun luar ruangan dengan perlindungan instalasi yang sesuai.
Selain itu, terminal berkualitas tinggi dan sistem perlindungan terhadap gangguan elektromagnetik membantu menjaga stabilitas sinyal selama penggunaan jangka panjang.
Catu Daya dan Suhu Operasional
Holykell UE3001 memakai catu daya 24 VDC dengan kebutuhan arus sekitar 300 mA. Pengguna perlu menyediakan sumber daya yang stabil agar sensor bekerja secara optimal.
Perangkat dapat bekerja pada suhu sekitar -20°C hingga +60°C. Rentang tersebut mendukung berbagai aplikasi pengukuran level pada fasilitas industri dan lingkungan lapangan.
Produsen juga menguji rangkaian elektronik melalui proses penuaan suhu tinggi dan rendah selama 48 jam. Pengujian tersebut mendukung keandalan perangkat dalam penggunaan jangka panjang.
Koneksi dan Metode Pemasangan
Sensor mendukung sambungan ulir M60 × 2. Selain itu, pengguna dapat memasang perangkat melalui lubang berdiameter sekitar 61 mm dengan gasket.
Konfigurasi tersebut berlaku untuk rentang 5 hingga 15 meter. Posisi sensor perlu menghadap tegak lurus menuju permukaan media agar gelombang pantulan kembali menuju transduser.
Teknisi juga perlu menghindari dinding tangki, pipa, agitator, dan struktur internal lain pada area pancaran sensor. Penempatan yang tepat membantu mengurangi pantulan palsu.
Aplikasi Pengukuran Level
Ultrasonic Level Meter Holykell cocok untuk tangki penyimpanan, kolam grout, kolam slurry, reservoir, dan instalasi pengolahan air.
Pengguna juga dapat memakainya untuk memantau material cair maupun padat yang sesuai dengan prinsip pengukuran ultrasonik. Sistem non-kontak membantu pengukuran media yang sulit disentuh secara langsung.
Selain itu, perangkat dapat mendukung pengukuran cairan beracun, mudah menguap, atau bersuhu tinggi dalam tangki tertutup selama kondisi proses sesuai spesifikasi sensor.
Keunggulan Sistem Non-Kontak
Metode non-kontak mengurangi kontak langsung antara sensor dan media. Karena itu, risiko korosi, kontaminasi, penyumbatan, serta kerusakan mekanis dapat berkurang.
Tidak adanya komponen bergerak di dalam media juga membantu menyederhanakan perawatan. Pengguna cukup memeriksa kebersihan permukaan transduser dan kondisi sambungan secara berkala.
Selain itu, pilihan output yang luas membuat satu model dapat mendukung berbagai kebutuhan monitoring. Dengan demikian, pengguna dapat menyesuaikan alat dengan sistem kontrol yang sudah tersedia.
