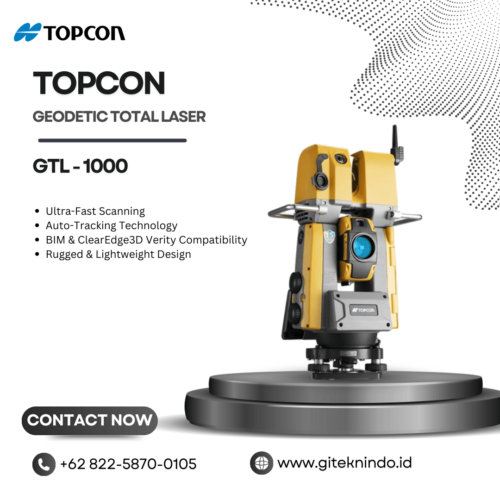

Scanning Robotic Total Station Topcon GTL-1000 membantu pengguna menjalankan pengukuran total station, layout, dan pemindaian laser 3D melalui satu perangkat. Sistem ini menggabungkan robotic total station dengan full-dome laser scanner untuk menghasilkan data koordinat serta point cloud. Karena itu, alat ini cocok untuk survei, BIM, verifikasi konstruksi, dokumentasi as-built, pekerjaan sipil, dan pemetaan 3D.
Fungsi Topcon GTL-1000
Topcon GTL-1000 mengukur sudut, jarak, koordinat, dan elevasi seperti robotic total station. Operator dapat memakainya untuk layout, staking, resection, pengukuran kontrol, dan berbagai pekerjaan survei lapangan.
Selain itu, laser scanner mengumpulkan data tiga dimensi dari lingkungan di sekitar alat. Sistem menyatukan hasil scanning dengan sistem koordinat survei sehingga pengguna tidak perlu melakukan registrasi point cloud secara terpisah dari awal.
Kombinasi tersebut membantu tim menjalankan layout dan scanning dari satu posisi alat. Dengan demikian, pengguna dapat mengurangi pergantian perangkat serta mempercepat alur kerja di lokasi proyek.
Kemampuan Laser Scanner 3D
Laser scanner menghasilkan hingga 100.000 titik per detik. Rentang pemindaiannya mencapai sekitar 0,6 hingga 70 meter pada target dengan reflektivitas yang sesuai.
Bidang pandang horizontal mencapai 360 derajat, sedangkan bidang pandang vertikal mencapai 270 derajat. Konfigurasi tersebut memungkinkan alat merekam kondisi area secara menyeluruh dalam satu posisi.
Akurasi titik pemindaian mencapai sekitar 10 mm pada jarak 30 meter. Sementara itu, tingkat noise berada pada kisaran 5 mm pada jarak 10 meter. Hasil point cloud membantu pengguna mendokumentasikan struktur, utilitas, pekerjaan mekanikal, dan kondisi proyek secara detail.
Kamera dan Dokumentasi Visual
Topcon GTL-1000 memiliki kamera teleskopik 5 megapiksel dengan sudut pandang diagonal sekitar 60 derajat. Selain itu, kamera wide atau panorama 5 megapiksel menyediakan sudut pandang hingga sekitar 135 derajat.
Kamera membantu sistem memberikan warna dan konteks visual pada data point cloud. Dengan demikian, pengguna dapat mengenali objek, struktur, dan area proyek dengan lebih mudah saat mengolah data.
Dokumentasi visual juga mendukung pemeriksaan kondisi aktual terhadap gambar kerja atau model BIM. Tim proyek dapat memakai data tersebut untuk membuat laporan dan catatan kemajuan pekerjaan.
Fungsi Robotic Total Station
Bagian total station mendukung pengukuran reflectorless hingga sekitar 1.000 meter. Sistem tracking dan aiming mampu bekerja hingga sekitar 800 meter pada kondisi serta target yang sesuai.
Teknologi robotic memungkinkan satu operator mengendalikan alat dari titik target melalui field controller. Fitur auto tracking membantu perangkat mengikuti prisma selama pekerjaan layout atau pengukuran.
Kemampuan tersebut meningkatkan efisiensi pekerjaan lapangan. Selain itu, operator dapat melakukan pengukuran titik kontrol dan scanning tanpa membawa dua instrumen terpisah.
Verifikasi Konstruksi dan BIM
Topcon GTL-1000 membantu pengguna membandingkan kondisi as-built dengan model BIM. Point cloud dapat menunjukkan posisi kolom, balok, ducting, penetrasi, struktur baja, dan elemen bangunan lainnya.
Tim proyek dapat memakai hasil tersebut untuk mengenali perbedaan antara kondisi aktual dan desain. Dengan demikian, pengguna dapat menemukan kesalahan pemasangan sebelum pekerjaan berikutnya menutup atau menghalangi area tersebut.
Alur kerja ini mendukung quality assurance dan quality control pada proyek konstruksi. Selain itu, verifikasi berkala membantu mengurangi risiko pekerjaan ulang, keterlambatan, dan biaya koreksi.
Penyimpanan dan Komunikasi Data
Perangkat menyediakan memori internal sekitar 1 GB. Sistem juga mendukung SD card untuk data scanning serta USB untuk pemindahan data.
Koneksi Bluetooth dan WLAN membantu komunikasi dengan field controller atau perangkat pendukung. Selain itu, MAGNET Field mendukung pengoperasian serta pengelolaan pekerjaan survei langsung dari alat.
Layar sentuh VGA berukuran 4,3 inci membantu operator membuka menu, mengatur pemindaian, dan melihat informasi pengukuran. Kombinasi layar dan tombol fisik mendukung penggunaan pada berbagai kondisi lapangan.
Ketahanan untuk Pekerjaan Lapangan
Topcon GTL-1000 memiliki perlindungan IP54 terhadap debu dan percikan air. Alat bekerja pada suhu sekitar -10°C hingga +50°C.
Bobot unit beserta baterai mencapai sekitar 7,3 kg. Dimensinya sekitar 430 × 190 × 230 mm sehingga pengguna tetap dapat memindahkan alat menggunakan carrying case yang sesuai.
Baterai lithium-ion mendukung pekerjaan survei dan scanning di lapangan. Pengguna perlu menyiapkan baterai tambahan ketika menjalankan scanning intensif atau bekerja dalam durasi panjang.
Aplikasi Topcon GTL-1000
Scanning Robotic Total Station ini cocok untuk layout konstruksi, survei topografi, pemetaan 3D, dokumentasi as-built, verifikasi BIM, dan monitoring progres proyek.
Pengguna juga dapat memakainya untuk inspeksi bangunan, jalan, jembatan, terowongan, struktur baja, fasilitas industri, dan pekerjaan pemeliharaan aset. Data point cloud membantu tim membuat model aktual serta memeriksa dimensi struktur.
Produk ini sesuai untuk surveyor, kontraktor, konsultan BIM, perusahaan konstruksi, pertambangan, industri, laboratorium, kampus, dan instansi pemerintah.
Jual Topcon GTL-1000
PT Global Intan Teknindo menyediakan Scanning Robotic Total Station Topcon GTL-1000 untuk kebutuhan survei, pemindaian 3D, dan verifikasi konstruksi di Indonesia.
Untuk informasi harga, konfigurasi perangkat lunak, field controller, aksesori prisma, tripod, pelatihan penggunaan, dan penawaran resmi, silakan hubungi PT Global Intan Teknindo.
