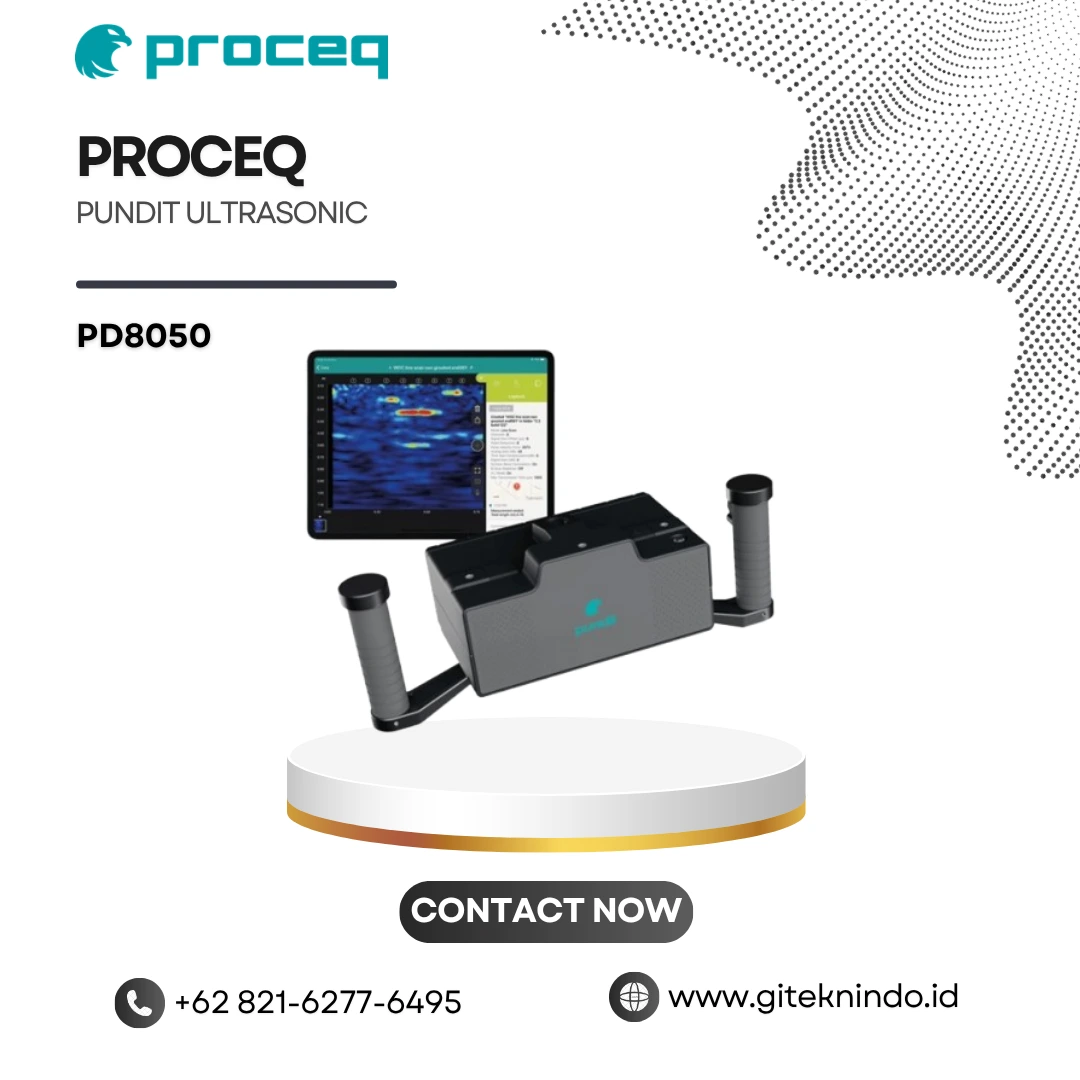

Pundit PD8050 merupakan sistem ultrasonic pulse echo (UPE) imaging canggih untuk inspeksi beton secara non-destruktif dengan hasil visualisasi real-time. Proceq mengembangkan alat ini khusus untuk mendeteksi rongga, delaminasi, dan cacat grouting pada struktur beton bertulang. Selain itu, PD8050 terhubung langsung ke tablet iPad melalui koneksi Wi-Fi yang aman. Pengguna pun dapat melakukan inspeksi tanpa kabel tambahan.
Teknologi multiple transducers pada PD8050 menghasilkan pencitraan beresolusi tinggi dengan kemampuan mendeteksi rongga di dalam tendon ducts dan area di balik tulangan baja. Alat ini mengukur gelombang geser (S-wave) yang bergantung pada kualitas, homogenitas, dan kepadatan material. Hasil pemindaian membantu pengguna melihat kondisi bawah permukaan secara lebih jelas. Selanjutnya, desain yang ringkas memudahkan proses pemindaian pada area dengan akses satu sisi saja, seperti dinding, langit-langit, maupun struktur precast. Fitur wireless dan bobot yang ringan juga membuat alat ini mudah dibawa ke berbagai lokasi proyek.
PD8050 merupakan instrumen ultrasonic pulse echo nirkabel pertama di dunia dengan kemampuan B-scan real-time. Perangkat ini dilengkapi dengan deteksi back wall echo otomatis berbasis AI. Sistem juga memiliki deteksi posisi berbasis AI untuk meningkatkan kecepatan pemindaian. Sebagai contoh, pengguna dapat melakukan grid scan area luas dan membuat heatmap untuk melokalisasi variasi ketebalan maupun kualitas beton. Dengan demikian, waktu inspeksi dapat berkurang secara drastis.
PD8050 menggabungkan portabilitas dengan kecerdasan buatan. Bobotnya yang sangat ringan memungkinkan pengguna membawanya ke berbagai area inspeksi. Pengguna mengendalikan seluruh proses pemindaian melalui aplikasi Pundit Array App pada tablet iPad. Aplikasi tersebut menampilkan data secara real-time dalam tampilan 2D, 3D, heatmap, dan Augmented Reality (AR). Baterai internal mampu bekerja selama berjam-jam dalam sekali pengisian. Pengguna juga dapat langsung membagikan data melalui cloud Screening Eagle Workspace. Oleh karena itu, PD8050 menjadi solusi yang ideal untuk inspeksi beton, deteksi rongga, evaluasi grouting, serta berbagai pekerjaan konstruksi di Indonesia.
Mengapa Memilih Pundit PD8050?
Proceq mengembangkan PD8050 sebagai ultrasonic imaging system portabel yang mengutamakan akurasi, kemudahan penggunaan, dan kecerdasan buatan.
Pertama, teknologi ultrasonic pulse echo (UPE) memungkinkan pengukuran dari satu sisi saja. Pengguna tidak memerlukan akses dua sisi seperti metode UPV tradisional. Kedua, multiple transducers menghasilkan pencitraan 2D dan 3D dengan resolusi tinggi. Sistem mendukung 8 hingga 16 kanal imaging. Ketiga, deteksi posisi berbasis AI meningkatkan kecepatan pemindaian secara signifikan. Hasil pemindaian pun langsung muncul secara real-time sehingga proses inspeksi menjadi lebih efisien. Keempat, aplikasi Pundit Array App menampilkan visualisasi AR yang memproyeksikan objek bawah permukaan ke permukaan beton. Interpretasi data menjadi lebih mudah dan intuitif. Kelima, penyimpanan cloud memungkinkan berbagi data secara instan. Kolaborasi antara tim lapangan dan tim analis pun menjadi lebih lancar. Keenam, pembaruan software over-the-air memastikan pengguna selalu memiliki fitur terbaru tanpa perlu mengganti perangkat.
Dengan berbagai keunggulan tersebut, PD8050 membantu insinyur, kontraktor, dan konsultan memperoleh data struktur bawah permukaan secara cepat, akurat, dan andal.
Aplikasi Pundit PD8050 di Dunia Nyata
Insinyur menggunakan PD8050 untuk memeriksa kondisi tendon ducts pada jembatan prategang tanpa merusak struktur. Ultrasonic pulse echo adalah satu-satunya teknologi praktis untuk mendeteksi rongga pada saluran prategang secara cepat dan akurat. Alat ini membantu mendeteksi rongga, grouting yang buruk, serta cacat lainnya di balik tulangan baja. Informasi tersebut mempercepat proses evaluasi sekaligus mengurangi kebutuhan pengeboran yang merusak.
Selain itu, kontraktor memanfaatkan PD8050 untuk inspeksi elemen beton precast sebelum pemasangan. Proses pemindaian membantu mereka memeriksa sambungan antar panel beton dan memastikan grouting terisi dengan sempurna. Dengan demikian, risiko kegagalan struktur dapat berkurang secara signifikan. Pekerjaan pun menjadi lebih aman dan terencana.
Di sisi lain, perusahaan konstruksi menggunakan PD8050 untuk menilai kualitas dan keseragaman beton di berbagai struktur. Alat ini mengukur kecepatan gelombang geser (S-wave) yang mencerminkan kualitas, homogenitas, dan kepadatan material. Data yang akurat membantu insinyur menentukan lokasi terbaik untuk mengambil core sample jika diperlukan.
PD8050 juga efektif untuk mengukur ketebalan lapisan beton pada terowongan dan struktur mass concrete. Pengguna dapat melakukan grid scan area luas dan membuat heatmap untuk memvisualisasikan variasi ketebalan maupun kualitas beton. Hal ini sangat berguna untuk inspeksi struktur berskala besar seperti bendungan, terowongan, dan dinding penahan tanah.
PD8050 juga memenuhi berbagai standar internasional. Standar tersebut meliputi EN12504-4 untuk pengukuran kecepatan gelombang ultrasonik pada beton, serta EN13791 untuk estimasi kekuatan tekan beton. Kepatuhan terhadap standar tersebut memberikan keyakinan bahwa proses inspeksi menghasilkan data yang konsisten, akurat, dan dapat dipertanggungjawabkan.
Untuk memperoleh informasi lebih lengkap, pengguna dapat melihat panduan teknis, pembaruan software, serta dokumentasi resmi Pundit PD8050 di situs resmi Screening Eagle.
