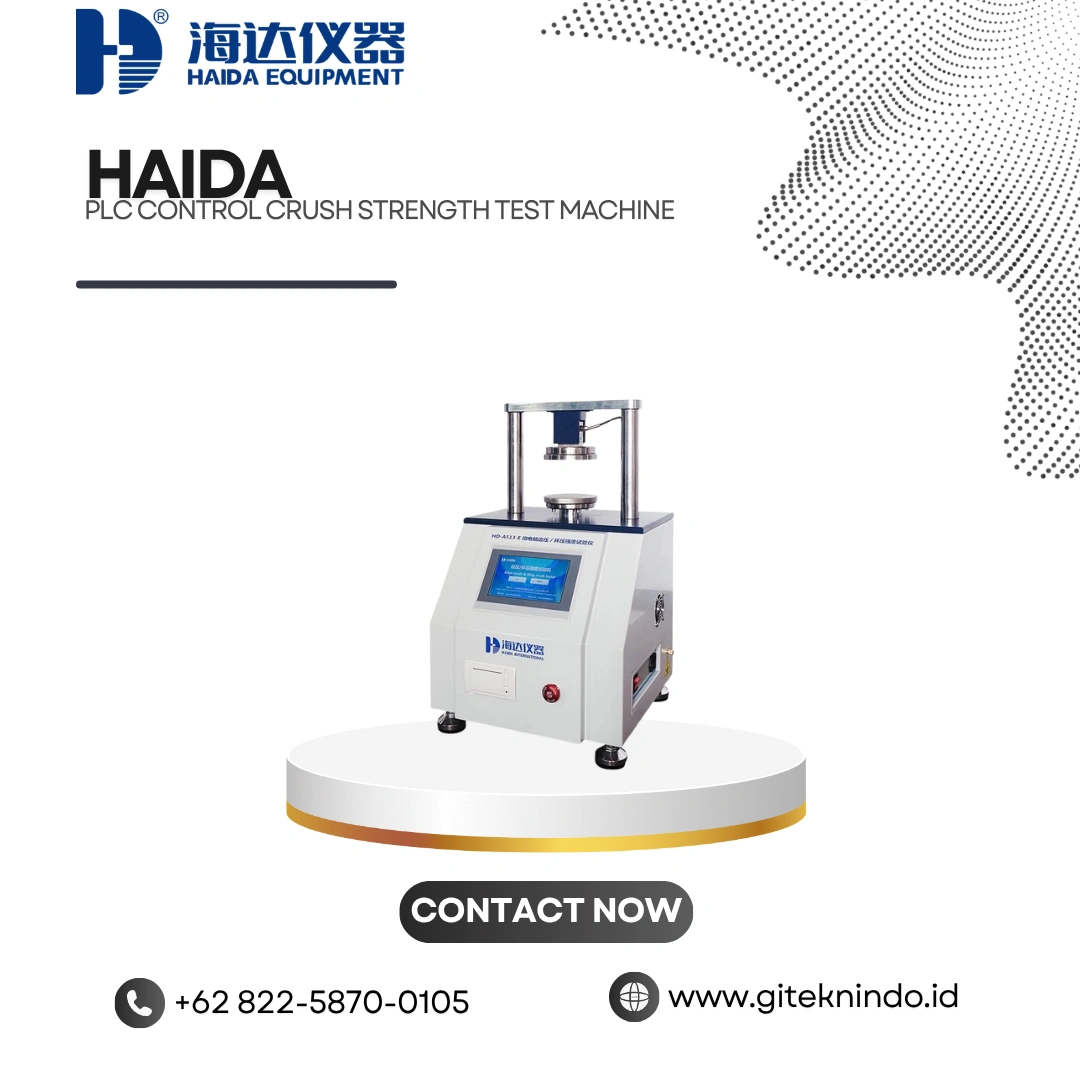

PLC Control Crush Strength Test Machine Haida HD-A513

PLC Control Crush Strength Test Machine Haida HD-A513

Jika Anda berminat untuk membeli Haida PLC Control Crush Strength Test Machine yang disediakan oleh PT Global Intan Teknindo, silakan langsung hubungi kami melalui:

PT. Global Intan Teknindo

Kategori: , , Brand:

PLC Control Crush Strength Test Machine Haida HD-A513 Series adalah alat uji serbaguna untuk mengukur kekuatan tekan (crushing strength) pada material berbasis kertas seperti kertas, karton, dan karton gelombang (corrugated board). Alat ini memberikan tekanan vertikal pada sampel hingga terjadi deformasi atau kerusakan. Perangkat ini mampu mendeteksi gaya maksimum sebagai nilai kekuatan material. Industri kemasan dan pengemasan sangat membutuhkan alat ini untuk quality control.

PLC Control Crush Strength Test Machine Haida HD-A513 Series menawarkan beberapa keunggulan utama. Pertama, alat ini mendukung lima jenis pengujian standar dalam satu unit. Kedua, Anda dapat memilih kapasitas beban hingga 200 kg sesuai kebutuhan. Ketiga, sistem kontrol digital berbasis PLC dengan layar sentuh memudahkan pengoperasian. Ketiga keunggulan ini menjadikan alat ini ideal untuk laboratorium dan departemen quality control.

Mengapa Memilih PLC Control Crush Strength Test Machine Haida HD-A513 Series?

PLC Control Crush Strength Test Machine Haida HD-A513 Series menawarkan akurasi dan efisiensi unggul. Sebagai contoh, alat ini mampu melakukan lima jenis pengujian material kertas dan karton secara terintegrasi. Alat ini membantu Anda mematuhi standar pengujian internasional seperti TAPPI, ISO, JIS, dan GB. Fitur-fitur ini menjadikannya investasi jangka panjang untuk laboratorium pengujian kemasan. Dengan dukungan berbagai aksesori dan cetakan khusus, mesin ini memenuhi berbagai kebutuhan pengujian material Anda.

Alat ini hadir dalam beberapa varian model dalam seri HD-A513, termasuk HD-A513-B untuk aplikasi komputer, HD-A513-2 untuk versi ekonomis, dan HD-A513-E dengan kontrol PLC canggih. Desainnya yang kokoh menjamin stabilitas saat pengujian berlangsung. Sensor load cell presisi tinggi memberikan hasil akurat bahkan pada beban rendah. Sistem kontrol digital berbasis touchscreen menyederhanakan pengoperasian dan analisis data secara real-time.

Cara Kerja PLC Control Crush Strength Test Machine Haida HD-A513

Pertama, siapkan sampel material sesuai dengan metode pengujian yang diinginkan. Anda dapat memilih di antara lima jenis uji: Ring Crush Test (RCT) untuk kertas, Edge Crush Test (ECT) untuk karton gelombang, Flat Crush Test (FCT) untuk kertas datar, Pin Adhesion Test (PAT) untuk kekuatan lem, dan Compression Resistance Test (CMT) untuk gelombang kertas. Pastikan sampel memiliki dimensi standar yang sesuai (RCT: 152×12,7 mm, ECT: 25×100 mm).

Kedua, letakkan sampel di antara dua pelat penekan (platen) yang berukuran 100×100 mm. Pastikan posisi sampel tepat di tengah. Ketiga, atur parameter uji melalui layar sentuh PLC atau komputer yang terhubung. Parameter tersebut meliputi kecepatan uji (standar 12,7 mm/menit), batas beban, dan durasi. Anda juga dapat memilih unit pengukuran yang diinginkan (kgf, lbf, N).

Selanjutnya, tekan tombol start untuk memulai pengujian. Mesin akan menggerakkan pelat penekan atas secara perlahan dan stabil. Motor servo driver memastikan gerakan yang presisi. Selama proses, sistem menampilkan kurva gaya-waktu secara real-time pada layar LCD. Ketika sampel mulai mengalami deformasi, sistem terus merekam data hingga kerusakan terjadi. Alat akan berhenti secara otomatis ketika sampel patah atau mencapai batas beban yang ditentukan. Hasil uji (nilai kekuatan tekan maksimum) langsung muncul di layar digital. Anda dapat menyimpan, mencetak, atau mengekspor data untuk analisis lebih lanjut.

Proses pengujian ini sangat cepat dan efisien. Dengan satu mesin, Anda tidak perlu mengganti alat untuk setiap metode pengujian. Anda dapat melakukan semua pengujian kompresi yang diperlukan untuk bahan baku kertas dan kemasan dalam satu platform terintegrasi. Hasilnya konsisten dan dapat Anda andalkan untuk kontrol kualitas.

Spesifikasi Teknis PLC Control Crush Strength Test Machine Haida HD-A513

Model: HD-A513 Series (HD-A513-B, HD-A513-2, HD-A513-E, dll)
Jenis pengujian: RCT (Ring Crush Test), ECT (Edge Crush Test), FCT (Flat Crush Test), PAT (Pin Adhesion Test), CMT (Compression Resistance Test)
Kapasitas load cell: 10, 20, 50, 100, 200 kg (opsional)
Resolusi beban: 1/250.000
Akurasi beban: <0,25%
Unit pengukuran: Kgf, lbf, N (dapat dipilih)
Sistem kontrol: PLC atau komputer (tergantung varian)
Display: LCD touchscreen + test curve
Ukuran platen: 100 × 100 mm
Ruang kompresi maksimal: 500 mm
Paralelisme platen: ±0,05 mm
Ukuran sampel RCT: 152 × 12,7 mm
Ukuran sampel ECT: 25 × 100 mm
Kecepatan uji standar: 12,7 mm/menit
Dimensi mesin (P × L × T): 790 × 510 × 1060 mm
Berat mesin: ±51 kg
Catu daya: AC 220V, 1,5A / 50Hz
Standar uji: TAPPI (T472/T808/T810/T811/T818), ISO, JIS (P8126), GB (T 2679.6/8/17)

Aplikasi PLC Control Crush Strength Test Machine Haida HD-A513 di Berbagai Sektor

Pabrik karton gelombang (corrugated box) menggunakan alat uji ini untuk quality control bahan baku. Dalam studi kasus di pabrik kemasan Tangerang, alat ini mendeteksi 5% sampel karton dengan nilai ECT rendah. Pabrik tersebut segera mengganti pemasok kertas. Hasilnya, tingkat komplain pelanggan turun drastis.

Laboratorium pengujian independen memanfaatkan alat ini untuk sertifikasi material kemasan. Anda dapat menguji kekuatan tekan sesuai standar internasional. Departemen R&D menggunakannya untuk mengembangkan material daur ulang yang lebih kuat. Industri makanan dan minuman menggunakannya untuk memastikan kemasan produk aman selama distribusi. Industri elektronik menggunakannya untuk menguji ketahanan kemasan pelindung komponen. Institusi penelitian dan perguruan tinggi menggunakan alat ini untuk studi material kemasan berkelanjutan.

Produk Terkait di Giteknindo

Lihat juga produk unggulan lainnya: Concora Medium Fluter Haida untuk pembuat gelombang kertas, Edge & Ring Pressure Strength Tester Haida, dan berbagai produk Haida lainnya yang tersedia di Giteknindo. Dapatkan harga terbaik dan konsultasi teknis langsung dari tim kami.

Tim teknis Giteknindo berpengalaman mengimplementasikan PLC Control Crush Strength Test Machine Haida HD-A513 Series di berbagai pabrik dan laboratorium di Indonesia. Hubungi kami melalui WhatsApp di footer untuk konsultasi gratis.

Referensi teknis resmi: Dokumentasi Haida HD-A513-B | Dukungan teknis Haida (PDF)

Spesifikasi

  • Model
    • HD-A513 Series (contoh: HD-A513-B, HD-A513-2, HD-A513-E)
  • Kapasitas Maksimum
    • Hingga 500 kg (tergantung model)
  • Sensor
    • Load Cell High Precision
  • Akurasi
    • ±0.5%
  • Resolusi Beban
    • Hingga 1/250,000
  • Resolusi Minimum
    • 0.05 N
  • Kecepatan Uji
    • (12.5 ± 2.5) mm/min
  • Mode Kontrol
    • Touchscreen / Computer Control / PLC (tergantung tipe)
  • Display
    • LCD Touchscreen + Test Curve
  • Unit Pengukuran
    • Kgf, lbf, N
  • Stroke Plat
    • 0.1 ~ 80 mm
  • Diameter Plat
    • ±120 mm
  • Dimensi
    • ±155 × 566 × 555 mm
  • Berat
    • ±70 kg
  • Daya
    • 220V, 50/60 Hz
  • Statistik Data
    • Mean, Maximum, Minimum
  • Standar Uji
    • TAPPI, ISO, JIS, GB

Fitur Unggulan

  • Lima Jenis Pengujian dalam Satu Alat – Satu mesin ini mendukung RCT, ECT, FCT, PAT, dan CMT untuk material berbasis kertas dan karton. Anda tidak perlu membeli alat terpisah untuk setiap jenis pengujian.
  • Sistem Kontrol Digital dengan PLC dan Layar Sentuh – Anda dapat mengatur parameter uji dengan mudah melalui antarmuka touchscreen yang intuitif. Data dan kurva uji muncul secara real-time pada layar LCD.
  • Akurasi Pengukuran Tinggi – Sensor load cell presisi dengan resolusi 1/250.000 dan akurasi <0,25% menghasilkan data yang akurat dan repeatable, bahkan pada beban kecil sekalipun.
  • Kapasitas Load Cell Variatif – Tersedia pilihan kapasitas 10, 20, 50, 100, hingga 200 kg. Anda dapat memilih sesuai dengan kisaran kekuatan material yang akan diuji.
  • Struktur Kokoh dan Stabil – Rangka mesin yang kokoh dengan berat ±51 kg menjamin kestabilan selama pengujian berlangsung, mengurangi getaran yang tidak diinginkan.
  • Paralelisme Platen yang Presisi – Paralelisme ±0,05 mm memastikan distribusi tekanan merata ke seluruh permukaan sampel, menghasilkan pengukuran yang konsisten.
  • Kecepatan Uji Standar Internasional – Kecepatan uji 12,7 mm/menit sesuai dengan standar pengujian RCT, ECT, dan FCT dari berbagai lembaga standar global.
  • Memenuhi Berbagai Standar Global – Alat ini dirancang sesuai dengan standar TAPPI, ISO, JIS, dan GB, memastikan hasil pengujian Anda diakui secara internasional.
  • Sistem Penyimpanan Data Otomatis – Data hasil pengujian tersimpan secara otomatis dalam sistem. Anda dapat mengekspornya dalam format yang mudah dianalisis.
  • Desain yang Fleksibel untuk Berbagai Material – Selain kertas dan karton, alat ini juga dapat digunakan untuk menguji kulit, kain, dan material sejenis dengan aksesori yang sesuai.
  • Garansi 1 Tahun – Garansi penuh melindungi investasi alat uji Anda, termasuk suku cadang dan layanan perbaikan.

Aplikasi

1. Quality Control di Pabrik Corrugated Box, Tangerang

Pabrik karton gelombang di Tangerang menggunakan PLC Control Crush Strength Test Machine Haida HD-A513 untuk quality control bahan baku. Tim QC menguji 5 sampel dari setiap batch kertas. Mereka melakukan uji ECT (Edge Crush Test) sesuai standar TAPPI. Jika nilai ECT di bawah spesifikasi, seluruh batch akan ditolak. Hasilnya, tingkat komplain pelanggan turun drastis. Produk mereka kini memenuhi standar SNI untuk kemasan ekspor.

2. Sertifikasi Kemasan Makanan di Laboratorium, Surabaya

Laboratorium pengujian kemasan di Surabaya menggunakan HD-A513 untuk mensertifikasi karton lipat (folding carton) klien mereka. Klien adalah produsen kemasan makanan nasional. Lab menguji 10 sampel karton dengan metode RCT. Hasil uji mengidentifikasi 2 pemasok dengan nilai RCT di bawah standar ISO. Klien tersebut beralih ke pemasok yang lebih berkualitas. Kini, produk mereka lolos uji ketahanan distribusi hingga jarak 1000 km.

3. Penelitian Material Daur Ulang, Bandung

Tim R&D sebuah startup kemasan di Bandung menggunakan HD-A513 untuk menguji kekuatan tekan kertas daur ulang dari limbah kardus. Mereka menguji 5 varian komposisi serat (70:30 hingga 90:10). Hasil uji menunjukkan bahwa komposisi 80:20 menghasilkan kekuatan FCT terbaik, meningkat 25% dibanding komposisi lainnya. Startup tersebut berhasil mengembangkan kertas daur ulang berkualitas tinggi untuk kemasan ramah lingkungan.

4. Optimasi Desain Kemasan Produk Elektronik, Bekasi

Perusahaan elektronik di Bekasi menggunakan HD-A513 untuk menguji kekuatan tekan kemasan pelindung komponen. Mereka menguji 3 varian desain struktur karton. Hasil uji menunjukkan desain dengan honeycomb insert memiliki ketahanan ECT 30% lebih tinggi dibanding desain tanpa insert. Perusahaan tersebut mengadopsi desain baru dan mengurangi kerusakan produk selama pengiriman hingga 70%.

Katalog

Anda dapat mengunduh katalog dan dokumentasi teknis lengkap untuk PLC Control Crush Strength Test Machine Haida HD-A513 Series melalui tautan referensi berikut.

Informasi lebih lanjut mengenai rangkaian produk Haida lainnya tersedia di halaman brand Haida di Giteknindo.
