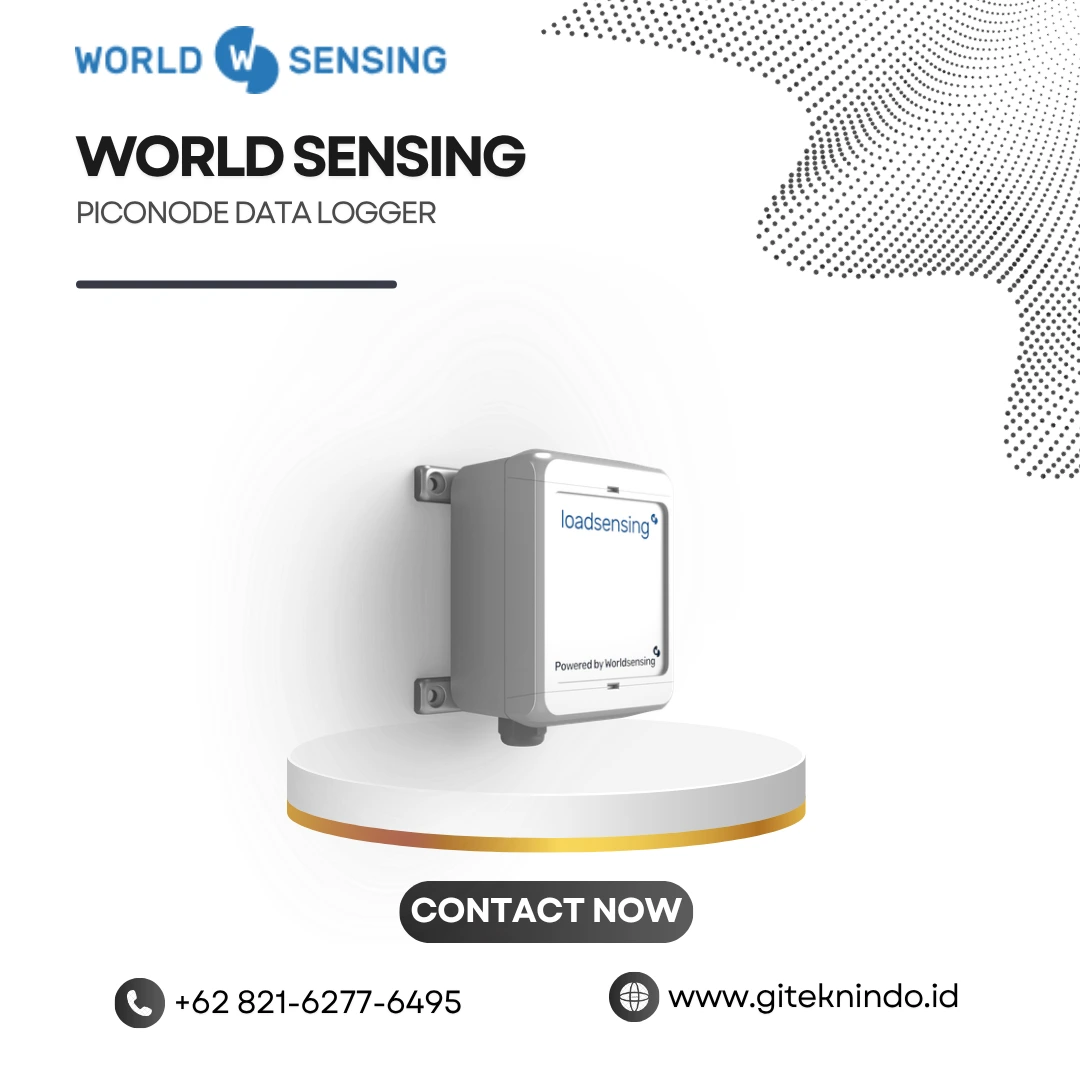

Piconode Data Logger Worldsensing

Piconode Data Logger Worldsensing

Jika anda berminat untuk membeli alat Piconode Data Logger Worldsensing yang disediakan oleh Global Intan Teknindo, silahkan anda langsung hubungi kami melalui :

PT. Global Intan Teknindo

Kategori: , Brand:

Worldsensing menghadirkan Piconode sebagai data logger nirkabel kompak 3 kanal yang paling hemat biaya untuk akuisisi data dari sensor. Perangkat ini menangkap sinyal analog dari berbagai sensor seperti rain gauge, load cell, NTC thermistor, dan displacement sensor dengan output potensiometer. Lalu mentransmisikannya melalui jaringan LoRa jarak jauh. Piconode mengubah cara insinyur dan kontraktor memantau proyek konstruksi, tambang, dan infrastruktur dengan solusi pemasangan yang cepat.

Tiga Kanal Input untuk Berbagai Sensor

Piconode menyediakan 3 kanal input yang fleksibel untuk berbagai jenis sensor.

  • Kanal 1 merupakan kanal configurable yang mendukung input tegangan single-ended, potensiometer, dan full Wheatstone bridge dengan eksitasi 0-5 VDC hingga 50 mA. Kanal ini memiliki rentang pengukuran ±7,8 mV/V untuk full Wheatstone bridge, 0-5 VDC untuk potensiometer. Dan 0-5 VDC untuk single-ended voltage dengan akurasi masing-masing 0,14% FS, 0,1% FS, dan 0,6% FS.
  • Kanal 2 khusus untuk termistor dengan rentang pengukuran 0 hingga 2 MΩ dan akurasi 0,04°C untuk 3KΩ serta 0,9°C untuk 50KΩ.
  • Kanal 3 berfungsi sebagai pulse counter dengan kapasitas hingga 4.294.967.295 pulsa dan pulse rate 0 hingga 50 Hz dengan akurasi ±1 pulse.

Ketiga kanal ini menjadikan Piconode solusi serbaguna untuk berbagai aplikasi pemantauan.

Daya Tahan Baterai hingga 25 Tahun

Tujuan merancang Piconode untuk operasi tanpa pengawasan (unattended operations) dengan konsumsi daya ultra rendah. Perangkat ini menggunakan baterai yang dapat bertahan hingga 25 tahun tergantung pada periode pelaporan yang digunakan. Dengan satu sel baterai, perangkat dapat beroperasi 1,3 tahun pada periode pelaporan 5 menit, 8,6 tahun pada periode 1 jam, dan 15,4 tahun pada periode 6 jam. Dengan dua sel baterai, masa pakai meningkat menjadi 2,6 tahun (5 menit), 17,2 tahun (1 jam), dan lebih dari 25 tahun (6 jam). Periode pelaporan dapat diatur dari 30 detik hingga 24 jam, memberikan fleksibilitas maksimal untuk berbagai kebutuhan pemantauan.

Jangkauan Komunikasi hingga 15 km

Piconode menggunakan teknologi LoRa radio communications (ISM sub GHz) untuk mentransmisikan data secara nirkabel. Jangkauan komunikasi mencapai hingga 15 km di area terbuka, 4 km di terowongan atau jalan kota. Jangkauan luas ini memungkinkan pemasangan sensor di lokasi terpencil sekalipun tanpa khawatir kehilangan koneksi. Data terkirim melalui jaringan LoRa Worldsensing ke gateway terdekat, kemudian ke CMT Edge untuk deployment single-net lokal atau CMT Cloud untuk deployment multi-net multi-proyek.

Ketahanan Lingkungan dan Kemudahan Instalasi

Piconode memiliki tingkat perlindungan IP68 yang menjadikannya tahan air dan debu. Perangkat ini beroperasi pada suhu -40°C hingga 80°C, sehingga cocok untuk berbagai kondisi lingkungan ekstrem. Pengguna dapat mengonfigurasi perangkat secara lokal melalui Worldsensing App atau secara remote menggunakan CMT Edge. Worldsensing Mobile App menyediakan wiring assistant yang memberikan rekomendasi kabel langsung di lapangan, menyederhanakan proses instalasi sensor. Pengguna juga dapat melakukan field sample collection dan signal coverage testing melalui aplikasi yang sama. Opsi pemasangan fleksibel mencakup wall mounting menggunakan external mounting brackets LS-ACC-MP-P dan pole mounting menggunakan pelat aluminium WS-ACC-POLE-PL8 dengan u-bolts 35 mm atau 50 mm.

Untuk memperoleh informasi lebih lengkap, pengguna dapat melihat datasheet teknis, panduan pemasangan, serta dokumentasi resmi Piconode Data Logger Worldsensing di situs resmi Worldsensing.

Spesifikasi

Spesifikasi Detail
Model LS-G6-PICO
Merek Worldsensing
Tipe Device Compact Analog Wireless Data Logger
Jumlah Kanal 3 kanal: 1 configurable, 1 thermistor, 1 pulse counter
Kanal 1 – Input Types Single-ended voltage, potentiometer, full Wheatstone bridge
Kanal 1 – Voltage Excitation 0-5 VDC up to 50 mA
Kanal 1 – Measurement Range ±7.8 mV/V (FWB), 0-5 VDC (potentiometer), 0-5 VDC (voltage)
Kanal 1 – Accuracy 0.14%FS (FWB), 0.1%FS (potentiometer), 0.6%FS (voltage)
Kanal 2 – Thermistor Range 0 to 2 MΩ
Kanal 2 – Thermistor Accuracy 0.04°C (3KΩ), 0.9°C (50KΩ) at 25°C
Kanal 3 – Pulse Counter 0 to 4,294,967,295 pulses, 0-50 Hz, ±1 pulse accuracy
Data Transmission LoRa radio communications (ISM sub GHz)
Jangkauan Komunikasi Hingga 15 km (area terbuka), 4 km (terowongan/kota), 2 km (manhole)
Masa Pakai Baterai Hingga 25 tahun (tergantung periode pelaporan)
Periode Pelaporan 30 detik – 24 jam
Suhu Operasi -40°C hingga 80°C
Tingkat Perlindungan IP68
Konfigurasi Worldsensing App, CMT Edge, CMT Cloud
Internal Temperature Accuracy: 2°C
Sensor Compatibility Rain gauges, load cells, NTC thermistors, displacement sensors, potentiometers
Mounting Options Wall mounting (LS-ACC-MP-P), Pole mounting (WS-ACC-POLE-PL8 + u-bolts)

Fitur Unggulan

  • 3 Kanal Input: 1 kanal configurable (tegangan, potensiometer, Wheatstone bridge), 1 kanal termistor, dan 1 kanal pulse counter.
  • Daya Tahan Baterai Hingga 25 Tahun: Operasi tanpa pengawasan dengan konsumsi ultra rendah, ideal untuk lokasi terpencil.
  • Jangkauan Komunikasi 15 km: Transmisi data jarak jauh melalui jaringan LoRa Worldsensing di area terbuka.
  • IP68 Tahan Air dan Debu: Perlindungan maksimal untuk pemasangan di lingkungan ekstrem.
  • Suhu Operasi -40°C hingga 80°C: Berfungsi andal di berbagai kondisi cuaca dan iklim.
  • Konfigurasi Via Worldsensing App: Pengaturan lokal melalui aplikasi mobile atau remote melalui CMT Edge dan CMT Cloud.
  • Wiring Assistant: Rekomendasi kabel langsung dari aplikasi untuk memudahkan instalasi sensor di lapangan.
  • Catu Daya Sensor 5V DC: Output hingga 50 mA untuk memberi daya pada sensor yang terhubung.
  • Opsi Pemasangan Fleksibel: Wall mounting dan pole mounting dengan aksesoris yang tersedia.
  • Hemat Biaya: Solusi paling ekonomis untuk akuisisi data dari sensor berdaya rendah.

Aplikasi

Piconode Data Logger Worldsensing memiliki beragam aplikasi di berbagai sektor pemantauan geoteknik, struktural, dan pemantauan proses jarak jauh. Berikut adalah beberapa skenario aplikasi utama:

Pemantauan Curah Hujan

Insinyur menghubungkan rain gauge ke Piconode data logger untuk memantau presipitasi secara real-time. Data curah hujan membantu memprediksi risiko banjir, longsor, dan mengoptimalkan sistem drainase. Piconode Weather Kit menawarkan solusi plug-and-play yang mencakup sensor suhu, kelembaban relatif, dan rain gauge dalam satu paket kompak.

Pemantauan Beban pada Rock Bolt dan Ground Anchor

Insinyur tambang dan terowongan menggunakan Piconode untuk memantau beban pada load cell berbasis strain gauge resistif. Pemantauan ini memastikan fungsionalitas sistem angkur sepanjang siklus hidupnya, termasuk load test dan stressing works. Piconode mengirimkan data secara nirkabel dari load cell yang terpasang di lokasi tambang atau terowongan.

Pemantauan Pergerakan Retakan dan Lereng

Konsultan geoteknik menggunakan Piconode dengan crack meter atau displacement sensor untuk memantau pergerakan retakan pada permukaan lereng. Untuk situasi dengan pergerakan besar yang diperkirakan terjadi, wireline extensometers atau draw wire sensors dapat menjadi alternatif yang sesuai.

Pemantauan Aliran Air dan Pompa

Piconode terhubung ke water meter untuk memantau pumping rate dan memverifikasi kinerja sistem dewatering. Perangkat ini juga mengukur water inflows pada tailings dam, kuantifikasi irigasi pada dump dan heap leaching, serta berbagai proses lainnya.

Pemantauan Kelembaban Tanah

Piconode terhubung ke soil moisture sensor untuk mengukur volumetric water content. Data ini sangat penting untuk aplikasi pertanian, irigasi, dan pemantauan stabilitas lereng. Pengguna juga dapat menghubungkan tensiometer dan granular matrix sensor ke analog data logger untuk menilai tegangan air tanah dan kelembaban.

Studi Kasus: Perlindungan Intake PLTA dari Risiko Longsor

Sebuah proyek perlindungan intake pembangkit listrik tenaga air menggunakan Piconode data logger untuk memantau pergerakan batuan di tebing curam. Tim proyek memilih Piconode 1 kanal yang diatur untuk mengambil pembacaan setiap 2 menit, dan merakitnya terlebih dahulu dengan displacement transducer sebelum diberikan kepada tim pemanjat untuk instalasi. Setelah setiap assembly terpasang di tebing, data logger mulai mengirimkan data pergerakan batuan secara nirkabel melalui jaringan LoRa. Sistem ini memungkinkan tim memantau risiko longsor tanpa harus naik ke tebing secara manual, meningkatkan keselamatan pekerja dan efisiensi pemantauan. Piconode terbukti sangat baik untuk pekerjaan instalasi, terutama karena tim tidak perlu naik ke tebing yang curam dan berbahaya.
