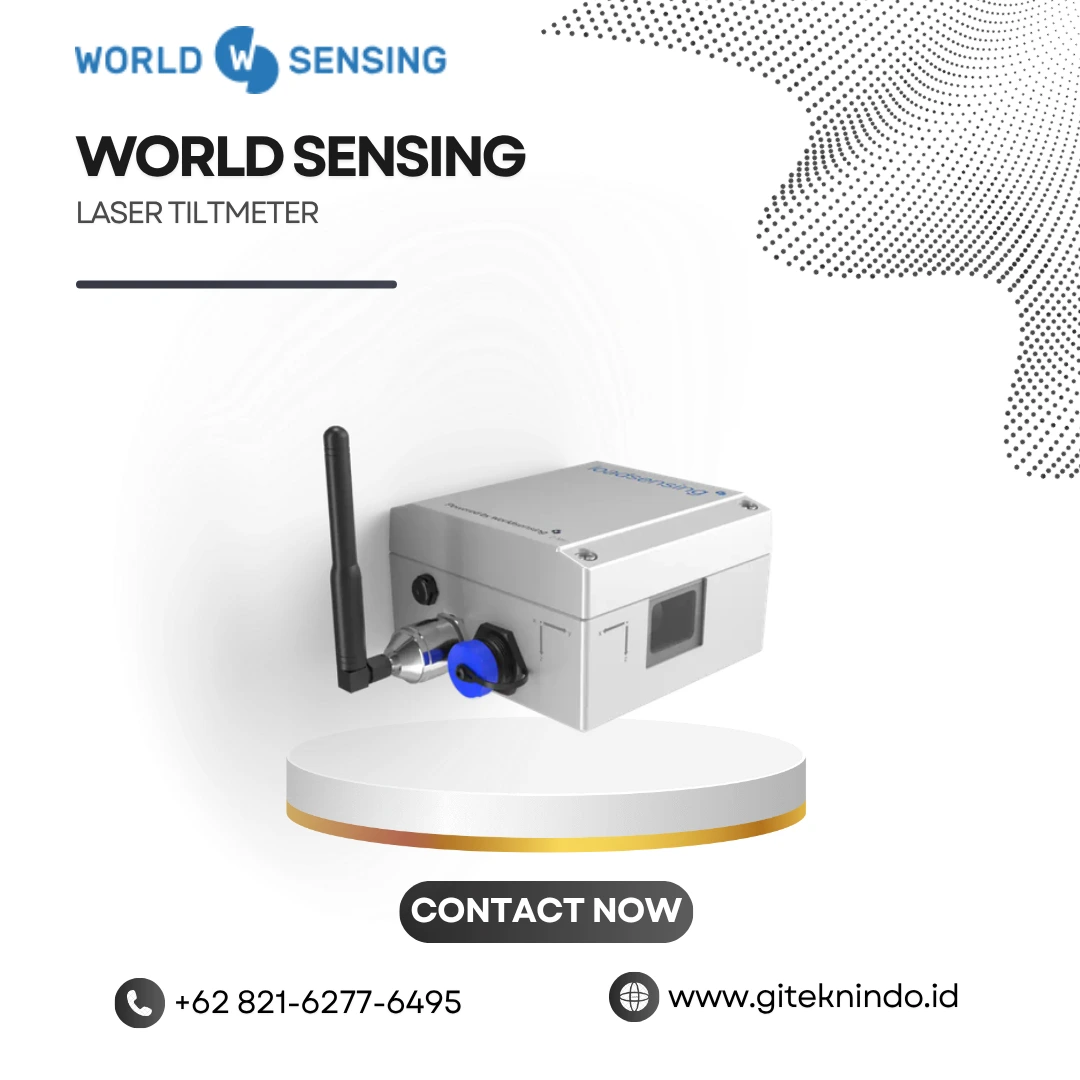

Worldsensing menghadirkan LaserTILT90 sebagai sensor nirkabel 3-in-1 yang menggabungkan laser distance meter, tiltmeter, dan data logger dalam satu perangkat kompak. Sensor ini mengukur jarak relatif antar titik referensi menggunakan laser, sekaligus memantau kemiringan 3 sumbu terhadap arah gravitasi. LaserTILT90 dirancang khusus untuk memantau konvergensi terowongan, galeri, dan berbagai penggalian bawah tanah, serta pergerakan struktur dan lereng.
Prinsip Kerja dan Desain 3-in-1
LaserTILT90 mengintegrasikan tiga fungsi utama dalam satu perangkat. Laser distance meter mengukur jarak relatif antara pasangan titik referensi, salah satunya dapat berupa permukaan alami atau target foil, sementara node ditempatkan di ujung lainnya. Tiltmeter 3 sumbu memberikan pengukuran perubahan dari level vertikal, baik di tanah maupun di struktur. Data logger internal menyimpan hingga 100.000 pembacaan lengkap dengan waktu, jarak, dan pengukuran kemiringan. Kombinasi fungsi ini menjadikan LaserTILT90 solusi pemantauan yang kuat dan efisien untuk berbagai aplikasi geoteknik dan struktural.
Akurasi dan Jangkauan Pengukuran
LaserTILT90 menggunakan laser tampak Kelas II dengan panjang gelombang 655 nm dan daya 0,75 hingga 0,95 mW. Resolusi pengukuran jarak mencapai 0,1 mm dengan repeatability 0,15 mm. Akurasi laser mencapai ±1 mm pada jarak 10 m, ±4 mm pada jarak 50 m, dan ±16 mm pada jarak 150 m. Untuk pengukuran kemiringan, sensor MEMS 3 sumbu menawarkan rentang ±90° dengan akurasi ±0,005° pada rentang ±4°. Repeatability kemiringan kurang dari 0,0003° dengan resolusi ±0,0001°. Sensor suhu internal juga tersedia dengan resolusi 0,1°C.
Mode Operasi dan Fleksibilitas Pemasangan
LaserTILT90 mendukung berbagai mode operasi yang dapat menyesuaikan dengan kebutuhan proyek. Pengguna dapat mengatur periode pelaporan dari 30 detik hingga 1 hari. Sensor ini bisa dengan mudah untuk pindah sepanjang penampang konvergensi hingga ke depan penggalian, atau dapat guna pemantauan permanen ketika perlu. Opsi pemasangan fleksibel mencakup mounting putar menggunakan braket LS-ACC-LAS-NSB yang memungkinkan rotasi di sekitar sumbu vertikal. Sensor dapat dipasang dalam orientasi 360° dengan rentang 90° dan tidak memerlukan posisi horizontal.
Komunikasi Nirkabel Jarak Jauh
LaserTILT90 menggunakan komunikasi radio LoRa untuk mentransmisikan data secara nirkabel ke gateway. Jangkauan komunikasi mencapai hingga 15 km di area terbuka. Di bawah tanah, dengan bantuan repeater, jangkauan dapat mencapai hingga 10 km. Satu gateway dapat mendukung ratusan edge device Worldsensing dalam jaringan yang sama. Pengguna dapat mengonfigurasi perangkat secara lokal melalui Worldsensing App atau secara remote menggunakan CMT Edge untuk single-net deployments dan CMT Cloud untuk multi-net deployments.
Daya Tahan Baterai dan Ketahanan Lingkungan
LaserTILT90 menggunakan 2 baterai C-size 3,6V yang dapat diganti pengguna dengan rekomendasi Saft LSH 14. Perkiraan masa pakai baterai bervariasi tergantung pada jarak pengukuran dan periode pelaporan. Pada jarak 20 m dengan periode pelaporan 1 jam, baterai dapat bertahan 7,9 hingga 10,9 tahun. Dengan periode 6 jam, masa pakai mencapai 10,5 hingga 16,2 tahun. Perangkat ini memiliki tingkat perlindungan IP68 dan beroperasi pada suhu -40°C hingga 80°C, sehingga cocok untuk berbagai kondisi lingkungan ekstrem.
Untuk memperoleh informasi lebih lengkap, pengguna dapat melihat datasheet teknis, panduan pemasangan, serta dokumentasi resmi LaserTILT90 Worldsensing di situs resmi Worldsensing.
