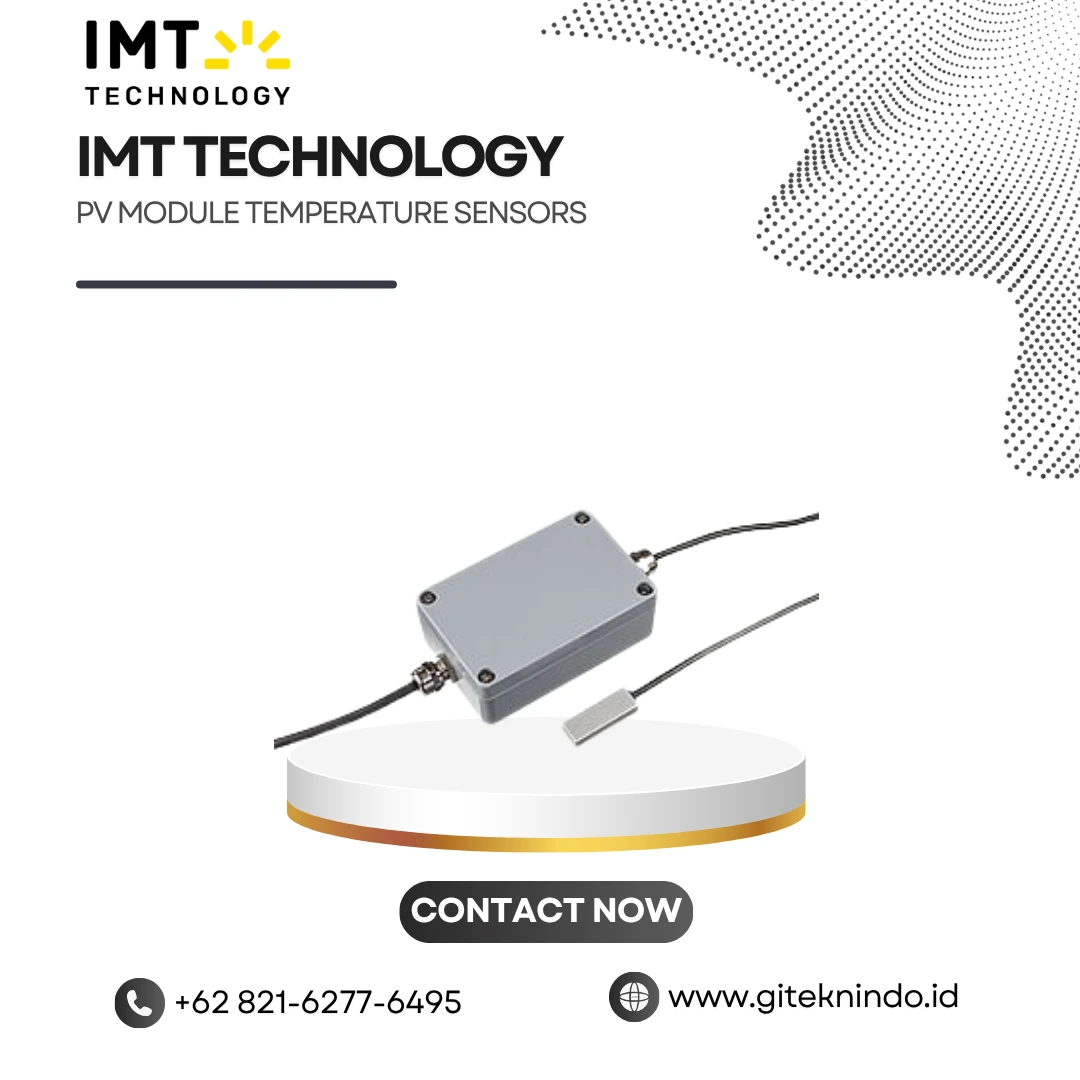

IMT Technology PV ­Module­ Temperature

IMT Technology PV ­Module­ Temperature

Jika anda berminat untuk membeli alat IMT Technology PV ­Module­ Temperature yang disediakan oleh Global Intan Teknindo, silahkan anda langsung hubungi kami melalui :

PT. Global Intan Teknindo

Kategori: Brand:

IMT Technology menghadirkan sensor suhu modul PV (photovoltaic) sebagai perangkat pengukuran temperatur panel surya dengan presisi tinggi dan drift minimal. Sensor ini memungkinkan pengguna memantau suhu modul secara akurat untuk menilai produktivitas sistem pembangkit listrik tenaga surya. IMT merancang sensor ini dengan housing aluminium yang kokoh dan kabel tahan cuaca, menjadikannya ideal untuk penggunaan di lingkungan industri maupun di lapangan.

Desain Ringkas untuk Berbagai Jenis Modul

IMT Technology PV ­Module­ Temperature hadir dengan elemen sensor yang sangat ringkas. Desain ini mencakup kurang dari 2% area pada sel M6 ukuran penuh atau sel M12 setengah potong. Karena itu, sensor ini sangat cocok untuk mengukur temperatur modul bifacial tanpa mengganggu kinerja panel. Perekat pada sensor memiliki konduktivitas termal tinggi, melebihi 500 W/m²/K, sehingga transfer panas dari permukaan modul ke elemen sensor berlangsung optimal. Housing aluminium yang kokoh melindungi komponen internal dari kerusakan mekanis.

Berbagai Pilihan Tipe Sensor

IMT Technology PV ­Module­ Temperature menyediakan enam varian untuk memenuhi berbagai kebutuhan sistem monitoring. Tipe Tm-RS485-MB menawarkan output digital RS485 dengan protokol MODBUS, ideal untuk sistem monitoring terintegrasi. Tipe Tm-I-4090 menyediakan output analog 4-20 mA, sementara Tm-V-4090 memberikan output 0-10 V untuk sistem yang membutuhkan sinyal tegangan. Untuk aplikasi pasif, tersedia Tm-Pt1000 dengan elemen Pt1000 Class A, Tm-Pt1000-box dengan junction box dan terminal pegas, serta Tm-Pt100 dengan elemen Pt100 Class B. Semua tipe sensor (kecuali Tm-Pt100) menggunakan elemen Pt1000 Class A sesuai standar EN 60751.

Akurasi dan Kepatuhan Standar

Sensor suhu modul PV IMT memenuhi semua persyaratan standar IEC 61724-1, termasuk untuk aplikasi modul bifacial. Elemen sensor Pt1000 precision memastikan pengukuran temperatur yang akurat dengan drift minimal sepanjang waktu. Setiap sensor aktif lengkap dengan sertifikat kalibrasi yang menjamin keakuratan pengukuran. IMT mengembangkan dan memproduksi sensor ini di Jerman dengan standar kualitas tinggi.

Ketahanan Lingkungan dan Spesifikasi Teknis

Sensor ini beroperasi pada rentang suhu -40°C hingga +90°C untuk elemen sensor, dengan housing yang tahan hingga +80°C. Tingkat perlindungan IP67 menjamin ketahanan terhadap debu dan air, sehingga sensor dapat diandalkan dalam berbagai kondisi cuaca. Kabel sensor (untuk tipe Pt1000) menggunakan bahan PUR dengan pelindung (LiYC11Y, 2 x 0.25 mm²) sepanjang 3 meter. Housing terbuat dari aluminium dengan lapisan bubuk (powder coated) untuk ketahanan korosi tambahan. Elemen sensor berbentuk blok aluminium self-adhesive berukuran 35 mm x 12 mm x 6 mm yang mudah dipasang di bagian belakang modul surya.

Untuk memperoleh informasi lebih lengkap, pengguna dapat melihat datasheet teknis, panduan pemasangan, serta dokumentasi resmi sensor suhu modul PV IMT Technology di situs resmi IMT Technology.

Spesifikasi

Spesifikasi Detail
Model Tm-RS485-MB / Tm-I-4090 / Tm-V-4090 / Tm-Pt1000 / Tm-Pt1000-box / Tm-Pt100
Merek IMT Technology
Elemen Sensor Pt1000 Class A (EN 60751) untuk semua tipe kecuali Tm-Pt100; Tm-Pt100 menggunakan Pt100 Class B
Rentang Suhu Operasi Elemen sensor: -40°C hingga +90°C; Case: -40°C hingga +80°C
Tingkat Perlindungan IP67
Housing Sensor Blok aluminium self-adhesive, 35 mm x 12 mm x 6 mm (kecuali Tm-Pt100: silicone rubber patch 45 mm x 13 mm x 5 mm)
Material Case Aluminium dengan lapisan bubuk (powder coated)
Kabel Sensor (Pt1000) PUR sheath, shielded (LiYC11Y, 2 x 0.25 mm²), panjang 3 m
Kabel Sensor (Pt100) PTFE sheath, 4 x AWG 30, panjang 2 m
Output Tersedia RS485 Modbus, 4-20 mA, 0-10 V, Pt1000, Pt100
Kepatuhan Standar IEC 61724-1, IEC 60751
Konduktivitas Termal Perekat >500 W/m²/K
Sertifikat Sertifikat kalibrasi untuk semua tipe aktif
Kode Tarif Bea Cukai 90 25 19 00
Negara Produksi Jerman
Aplikasi Utama Monitoring temperatur modul PV, evaluasi kinerja sistem PLTS, modul bifacial

Fitur Unggulan

  • Presisi Tinggi dan Drift Minimal: Elemen sensor Pt1000 Class A sesuai IEC 60751 menjamin pengukuran temperatur yang akurat dan stabil dalam jangka panjang.
  • Berbagai Pilihan Output: Tersedia varian dengan output RS485 Modbus, 4-20 mA, 0-10 V, Pt1000, dan Pt100 untuk fleksibilitas integrasi sistem.
  • Desain Ringkas untuk Modul Bifacial: Elemen sensor sangat kecil, mencakup kurang dari 2% area sel M6 atau M12, ideal untuk modul bifacial.
  • Konduktivitas Termal Tinggi: Perekat dengan konduktivitas termal >500 W/m²/K memastikan transfer panas optimal dari permukaan modul ke sensor.
  • Kepatuhan Standar IEC 61724-1: Sensor memenuhi semua persyaratan standar internasional untuk monitoring sistem PV, termasuk untuk modul bifacial.
  • Konstruksi Kokoh dan Tahan Cuaca: Housing aluminium dengan lapisan bubuk dan kabel PUR tahan cuaca menjamin ketahanan di lingkungan outdoor.
  • Tingkat Perlindungan IP67: Tahan terhadap debu dan air, cocok untuk pemasangan di berbagai kondisi cuaca ekstrem.
  • Sertifikat Kalibrasi: Setiap sensor aktif dilengkapi dengan sertifikat kalibrasi untuk menjamin akurasi pengukuran.
  • Diproduksi di Jerman: Dikembangkan dan diproduksi di Jerman dengan standar kualitas tinggi.
  • Rentang Suhu Lebar: Elemen sensor beroperasi pada -40°C hingga +90°C, mencakup berbagai kondisi iklim.
  • Pemasangan Mudah: Desain self-adhesive memungkinkan pemasangan cepat di bagian belakang modul surya.

Aplikasi

Sensor suhu modul PV IMT Technology memiliki beragam aplikasi di berbagai sektor energi surya dan monitoring sistem. Berikut adalah beberapa skenario aplikasi utama:

Monitoring Kinerja Pembangkit Listrik Tenaga Surya (PLTS)

Insinyur dan operator PLTS menggunakan sensor ini untuk memantau temperatur modul surya secara real-time. Data temperatur membantu menilai efisiensi modul dan mengidentifikasi potensi overheating yang dapat menurunkan performa sistem. Dengan pemantauan temperatur yang akurat, operator dapat mengoptimalkan produksi energi dan memperpanjang umur pakai modul.

Penelitian dan Pengembangan Modul Surya

Peneliti menggunakan sensor suhu modul PV IMT untuk studi karakteristik termal berbagai jenis modul surya, termasuk modul bifacial. Desain sensor yang ringkas memungkinkan pengukuran temperatur pada area yang sangat spesifik tanpa mengganggu kinerja modul. Data ini sangat berharga untuk pengembangan teknologi modul surya generasi berikutnya.

Sistem Monitoring Terintegrasi dengan RS485 Modbus

Tipe Tm-RS485-MB memungkinkan integrasi langsung dengan sistem monitoring berbasis MODBUS. Sensor ini dapat terhubung ke jaringan RS485 bersama dengan sensor iradiasi dan perangkat monitoring lainnya, membentuk sistem pemantauan PLTS yang komprehensif dan terpusat.

Pengujian dan Sertifikasi Modul Surya

Laboratorium pengujian menggunakan sensor ini untuk pengujian modul surya sesuai standar IEC 61724-1. Akurasi tinggi dan sertifikat kalibrasi yang disertakan menjamin hasil pengujian yang valid dan dapat dipertanggungjawabkan.

Studi Kasus: Monitoring PLTS Atap Gedung Perkantoran

Sebuah gedung perkantoran di Jakarta memasang sistem PLTS atap dengan kapasitas 50 kWp. Tim teknis menggunakan sensor suhu modul PV IMT tipe Tm-RS485-MB untuk memantau temperatur modul secara real-time. Sensor dipasang di bagian belakang modul pada posisi tengah di bawah sel, sesuai rekomendasi pabrikan. Data temperatur dikirim melalui jaringan RS485 ke sistem SCADA gedung. Hasil monitoring menunjukkan bahwa temperatur modul rata-rata mencapai 55°C pada siang hari, yang menyebabkan penurunan efisiensi sekitar 10% dibandingkan kondisi standar 25°C. Dengan data ini, tim merancang sistem ventilasi tambahan untuk mengurangi overheating, meningkatkan produksi energi hingga 8% dan memperpanjang umur pakai modul.
