Deskripsi

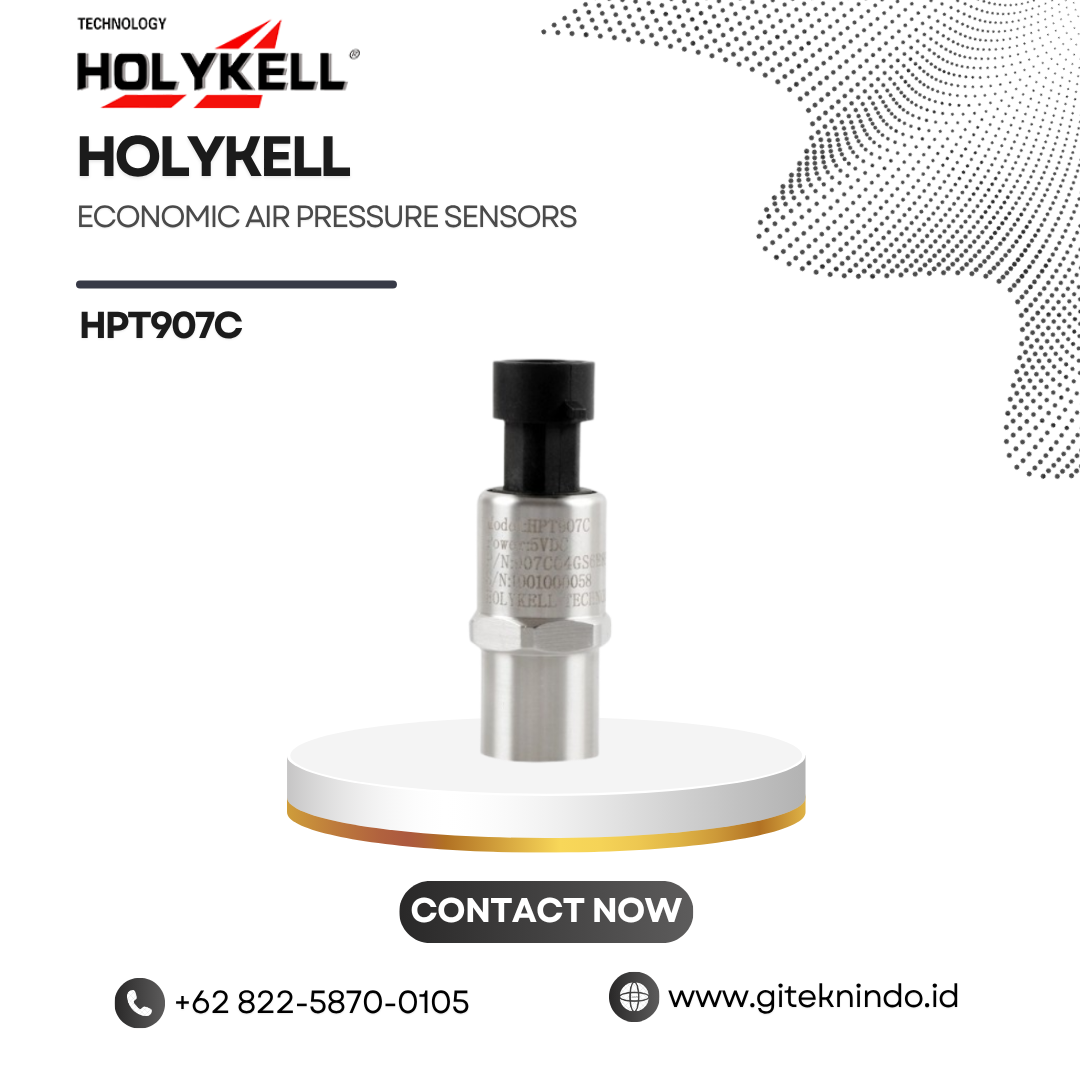

HPT907C Economic Air Pressure Sensors

Air Pressure Sensor HPT907C membantu operator memantau tekanan pada sistem yang membutuhkan perangkat ringkas, stabil, dan ekonomis. HPT907C memakai teknologi MEMS untuk membaca tekanan pada media gas maupun liquid yang sesuai. Rangkaian internal kemudian mengolah sinyal sensor dan mengirimkan hasil pengukuran melalui output 0,5–4,5 V ratiometric.

Model ini mendukung pengukuran air, water, oil, serta media non-korosif dan non-solvent lainnya. Pengguna dapat memilih pressure range berdasarkan kondisi sistem, mulai dari tekanan negatif dan tekanan rendah hingga 0–200 bar. Konfigurasi tertentu juga menyediakan range hingga 3000 psi.

Range dan Akurasi

HPT907C menyediakan berbagai pilihan pressure range untuk menyesuaikan kebutuhan pengukuran. Pilihan dalam datasheet mencakup -1 hingga 1 bar, -1 hingga 10 bar, 0 hingga 5 bar, 0 hingga 10 bar, 0 hingga 20 bar, 0 hingga 50 bar, 0 hingga 65 bar, dan 0 hingga 200 bar, serta beberapa range lain. Teknisi dapat menentukan range berdasarkan tekanan kerja aktual pada sistem.

Akurasi standar mencapai ±1,0% F.S. pada temperatur 0–50°C. Konfigurasi khusus dapat meningkatkan akurasi hingga 0,5% F.S. Untuk kondisi temperatur yang lebih luas, Holykell mencantumkan maximum error ±2% F.S. pada rentang -20°C hingga 80°C.

Kompensasi temperatur membantu rangkaian menjaga hasil pengukuran ketika lingkungan mengalami perubahan suhu. Fitur tersebut mendukung penggunaan pada mesin, kendaraan, sistem hydraulic control, dan peralatan lain yang dapat mengalami perubahan kondisi operasi.

Output dan Catu Daya

HPT907C menggunakan 0,5–4,5 V ratiometric output dan bekerja dengan 5 VDC ±5%. Konsumsi arus berada di bawah 10 mA, sedangkan output impedance mencapai minimal 2,5 kΩ.

Sinyal output tersebut dapat masuk ke controller, ECU, monitoring device, data acquisition system, atau perangkat elektronik lain yang menerima sinyal analog. Teknisi dapat mengintegrasikan unit ini dengan sistem kontrol sesuai kebutuhan input yang tersedia.

Desain ratiometric juga membantu sistem membaca output berdasarkan tegangan supply. Konfigurasi ini sesuai untuk banyak sistem elektronik yang membutuhkan sensor tekanan dengan konsumsi daya rendah.

Konstruksi dan Perlindungan

HPT907C memakai SUS304 stainless steel sebagai material housing standar. Pengguna juga dapat memilih brass atau SUS316L melalui konfigurasi tertentu. Pilihan tersebut memberi fleksibilitas bagi pengguna ketika menghadapi kebutuhan material yang berbeda.

Struktur perangkat mendukung kebutuhan lingkungan kerja dengan getaran, perubahan temperatur, heat shock, dan paparan gangguan elektromagnetik. Sistem juga menyediakan EMI protection untuk membantu menjaga kestabilan sinyal pada lingkungan yang memiliki gangguan elektronik.

Selain itu, HPT907C memakai reverse polarity protection dan short circuit protection. Fitur tersebut membantu melindungi rangkaian ketika terjadi kesalahan polaritas atau hubungan pendek pada sisi kelistrikan.

Housing memiliki rating IP65. Perlindungan ini membantu menjaga bagian internal dari debu dan paparan air pada kondisi pemasangan yang sesuai.

Sambungan Tekanan

Teknisi dapat memilih pressure connection sesuai kebutuhan instalasi. Pilihan standar mencakup G1/4″ male dan 1/4″ NPT female, sedangkan konfigurasi khusus dapat mengikuti permintaan pengguna.

Koneksi listrik memakai 3-pin Packard Connector. Susunan pin mendukung kebutuhan output dan supply sesuai konfigurasi sensor. Bentuk konektor juga membantu teknisi melakukan pemasangan pada sistem yang memiliki ruang terbatas.

Kabel tidak menjadi bagian wajib pada seluruh konfigurasi. Pengguna dapat memilih konfigurasi tanpa kabel atau menambahkan panjang kabel tertentu sesuai kebutuhan pemesanan.

Daya Tahan untuk Aplikasi Industri

HPT907C menawarkan pressure cycle life ≥50.000.000 siklus pada rentang 10% hingga 90% span. Karakteristik tersebut mendukung penggunaan pada sistem yang mengalami perubahan tekanan berulang.

Sistem dapat bekerja pada -40°C hingga 80°C untuk media non-korosif dan -20°C hingga 80°C untuk media korosif. Untuk penyimpanan, temperatur dapat mencapai -40°C hingga 125°C dengan nitrile rubber sealing ring atau hingga 150°C dengan fluororubber sealing ring.

Teknisi tetap perlu memilih material seal dan konfigurasi sensor sesuai kondisi aktual di lapangan. Pemilihan tersebut membantu menjaga performa perangkat selama penggunaan jangka panjang.

Berbagai Kebutuhan Monitoring Tekanan

Air Pressure Sensor HPT907C mendukung kebutuhan hydraulic pressure monitoring, vehicle brake system monitoring, gas/oil pressure measurement, air compressor measurement, farm machinery, hydraulic control monitoring, off-highway vehicles, dan power plants.

Pada kendaraan dan sistem brake, operator dapat memantau tekanan gas atau hydraulic sesuai konfigurasi. Sistem farm machinery juga dapat memanfaatkan unit ini untuk membaca tekanan pada rangkaian kontrol. Untuk air compressor dan power plant, perangkat membantu sistem memperoleh sinyal tekanan dari titik pengukuran.

Ukuran yang ringkas, konsumsi daya rendah, pilihan pressure range luas, dan konstruksi stainless steel membuat HPT907C cocok untuk aplikasi dengan kebutuhan volume pemasangan tinggi. Giteknindo menyediakan HPT907C Economic Air Pressure Sensors untuk kebutuhan monitoring tekanan pada kendaraan, mesin, sistem hydraulic, air compressor, peralatan pertanian, dan berbagai instalasi industri.
