Deskripsi
HPT604-BH untuk Pengukuran Level Cairan

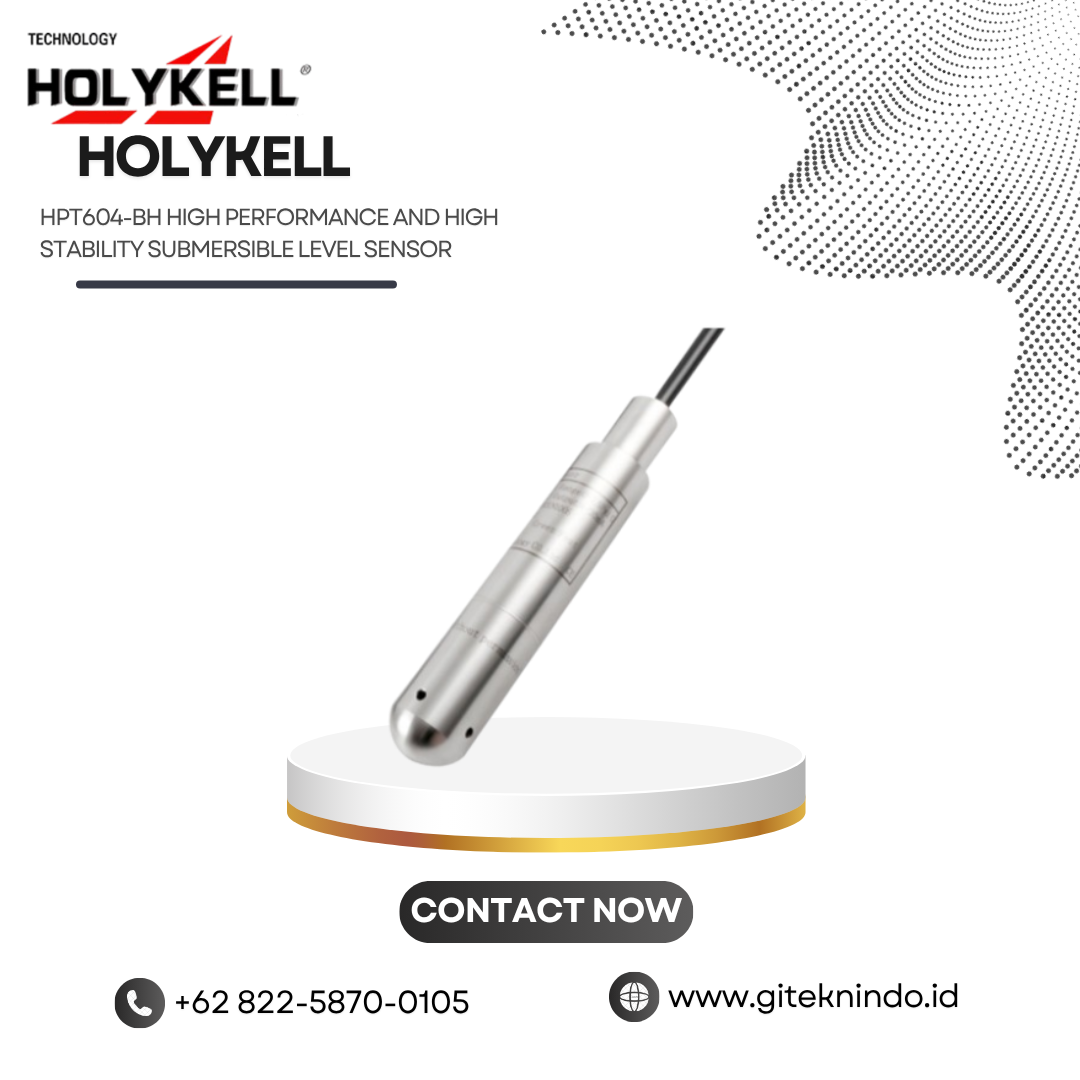

HPT604-BH High Performance and High Stability Submersible Level Sensor merupakan sensor level terendam untuk mengukur ketinggian cairan berdasarkan tekanan hidrostatik. Sensor ini menggabungkan elemen tekanan berkualitas tinggi, rangkaian elektronik presisi, dan konstruksi stainless steel untuk mendukung pengukuran level yang stabil. Karena itu, HPT604-BH sesuai untuk kebutuhan monitoring air, bahan bakar, dan berbagai cairan kompatibel.
Sensor menggunakan teknologi piezoresistif untuk mendeteksi perubahan tekanan akibat ketinggian cairan. Selanjutnya, rangkaian elektronik mengolah sinyal sensor menjadi keluaran analog atau digital sesuai konfigurasi. Teknologi pemrosesan digital membantu meningkatkan ketahanan terhadap gangguan serta menjaga kestabilan titik nol. Selain itu, kompensasi temperatur membantu mempertahankan kinerja ketika kondisi lingkungan mengalami perubahan.
Akurasi Tinggi dan Stabilitas Jangka Panjang
HPT604-BH menawarkan akurasi lebih baik dari ±0,25% F.S. pada suhu 25°C, terutama untuk konfigurasi rentang 1 hingga 50 meter. Sensor juga memiliki stabilitas jangka panjang hingga ≤±0,1% span per tahun. Karakteristik tersebut membantu pengguna memperoleh data level yang konsisten untuk kebutuhan pemantauan dan pengendalian proses.
Selain itu, sensor menyediakan kemampuan overload hingga 150% F.S. dan burst pressure hingga 500% F.S. berdasarkan datasheet V26. Dengan kemampuan tersebut, HPT604-BH dapat menghadapi variasi tekanan dalam batas spesifikasi yang ditentukan. Namun, pemilihan rentang sensor tetap perlu menyesuaikan kedalaman dan karakteristik cairan pada instalasi.
Rentang Pengukuran hingga 200 Meter
HPT604-BH menyediakan pilihan pressure range mulai dari 0–0,05 bar hingga 0–20 bar. Dalam pengukuran level, pilihan tersebut setara dengan rentang sekitar 0,5 hingga 200 meter. Konfigurasi SDI-12 memiliki batas maksimum 80 meter. Dengan pilihan rentang yang luas, pengguna dapat menyesuaikan sensor dengan kedalaman tangki, sumur, reservoir, atau lokasi pengukuran lainnya.
Sensor juga dapat menggunakan pressure type gauge atau absolute sesuai kebutuhan aplikasi. Pemilihan jenis tekanan tersebut membantu pengguna menentukan metode referensi tekanan yang sesuai dengan sistem. Oleh sebab itu, konfigurasi sensor perlu mempertimbangkan kondisi instalasi, karakteristik cairan, serta kebutuhan integrasi sistem monitoring.
Pilihan Output Analog dan Digital
HPT604-BH menyediakan beberapa pilihan output untuk memudahkan integrasi dengan perangkat monitoring. Pilihannya mencakup 4–20 mA, 0–5 V, 1–5 V, 0–10 V, 0,5–4,5 V, SDI-12, dual 4–20 mA, dan RS485 Modbus RTU. Beragam pilihan tersebut memungkinkan sensor terhubung dengan PLC, data logger, sistem akuisisi data, maupun perangkat monitoring lainnya.
Dari sisi catu daya, sensor mendukung beberapa konfigurasi tegangan, mulai dari 5 VDC hingga rentang tertentu seperti 7–30 VDC, 8–30 VDC, 12–30 VDC, dan 3,6–5 VDC sesuai jenis output. Sensor juga menyediakan perlindungan polaritas pada konfigurasi tertentu. Karena itu, pengguna perlu menentukan kombinasi output dan power supply ketika melakukan pemesanan.
Konstruksi untuk Lingkungan Operasional
HPT604-BH menggunakan konstruksi sensor terendam dengan koneksi kabel tetap dan perlindungan IP68. Desain tersebut memungkinkan kabel dan sensor bekerja dalam kondisi terendam sesuai batas penggunaan produk. Sensor memiliki temperatur kerja sekitar -30°C hingga +80°C pada media nonkorosif, sedangkan temperatur penyimpanan mencapai -40°C hingga +80°C.
Untuk kebutuhan media tertentu, Holykell menyediakan beberapa pilihan kabel. PE sesuai untuk kebutuhan tahan air, PUR menawarkan ketahanan terhadap minyak atau bahan bakar, sedangkan FEP cocok untuk lingkungan yang membutuhkan ketahanan terhadap media korosif. Khusus aplikasi bensin atau petrol, datasheet merekomendasikan penggunaan kabel FEP.
Perlindungan Gangguan dan Integrasi Sistem
HPT604-BH mendukung perlindungan terhadap gangguan elektromagnetik dan radio melalui desain EMC. Sensor juga menyediakan opsi perlindungan terhadap surge dan petir. Datasheet mencantumkan perlindungan hingga 8.000 V untuk pelepasan melalui udara pada konfigurasi tertentu. Fitur tersebut membantu sensor menghadapi kondisi instalasi industri yang memiliki potensi gangguan listrik.
Aplikasi HPT604-BH
HPT604-BH dapat digunakan untuk pengukuran level biofuel, pemantauan tangki bensin dan diesel, ballast tank, serta pemantauan air tanah. Sensor juga mendukung monitoring peralatan irigasi dan pengendalian pumping station. Dengan pilihan rentang, output, kabel, dan pressure type, pengguna dapat menyesuaikan konfigurasi sensor dengan kebutuhan sistem.
Solusi Monitoring dari GITEKNINDO
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan monitoring level cairan dan aplikasi industri. HPT604-BH dapat menjadi pilihan ketika sistem membutuhkan sensor terendam dengan stabilitas tinggi, akurasi presisi, dan pilihan komunikasi yang fleksibel. Sebelum instalasi, pastikan rentang tekanan, jenis output, material kabel, jenis tekanan, serta kompatibilitas media sesuai kebutuhan lapangan.
