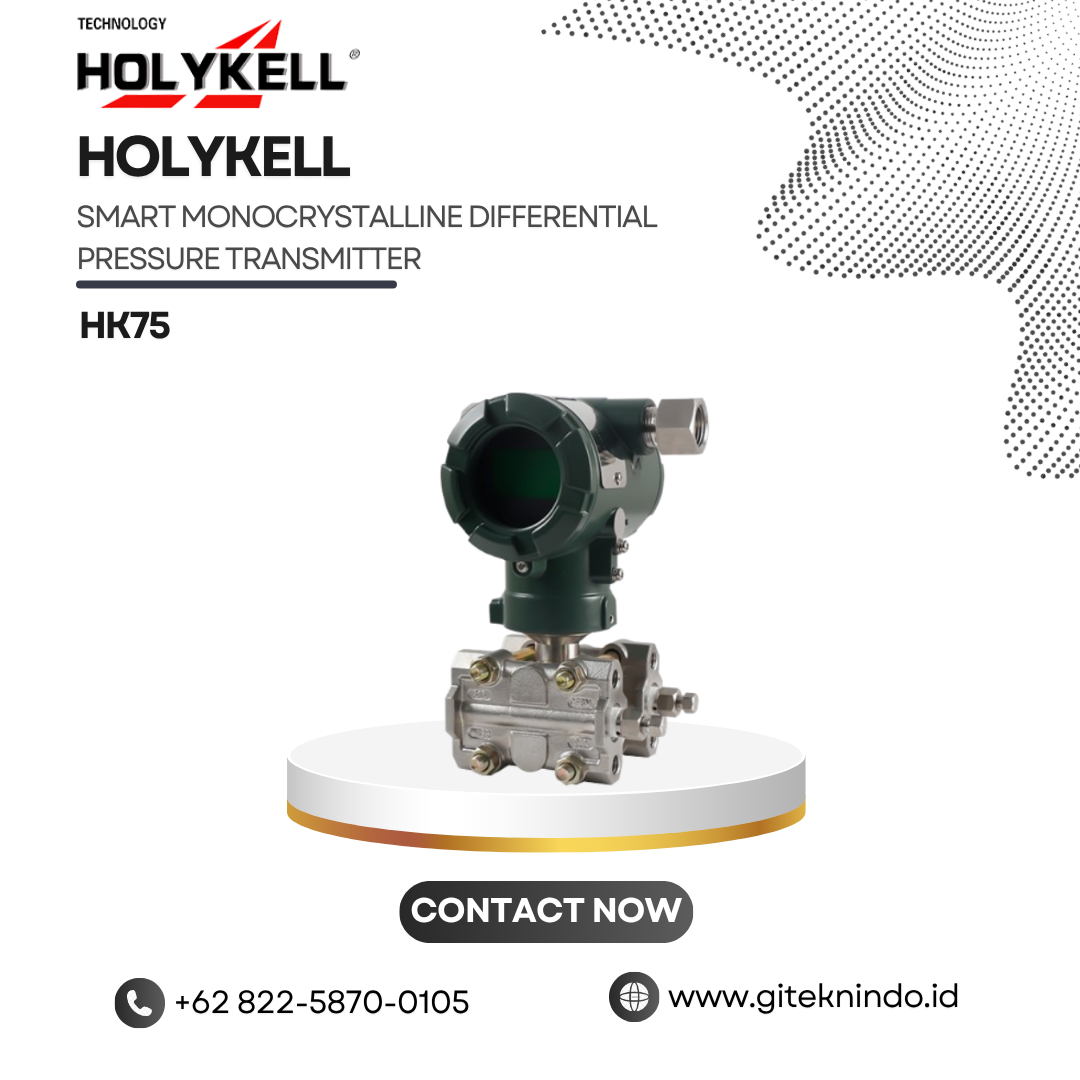

HK75 Smart Capacitance Differential Pressure Transmitter

Differential Pressure Transmitter HK75 membantu operator mengukur perbedaan tekanan pada dua titik dalam sistem proses. HK75 memakai teknologi monocrystalline silicon pressure sensor untuk membaca perubahan tekanan pada gas, steam, dan liquid. Rangkaian elektronik internal mengolah sinyal dari sensor, lalu sistem mengirimkan hasil pengukuran ke perangkat kontrol atau monitoring. Operator juga dapat memeriksa nilai tekanan melalui LCD atau OLED pada konfigurasi yang sesuai.

Model HK75 menawarkan beberapa pilihan konfigurasi untuk menyesuaikan kebutuhan instalasi. Pengguna dapat menentukan range, tingkat akurasi, output signal, jenis display, material, dan koneksi proses. Fleksibilitas tersebut membantu teknisi menyiapkan perangkat berdasarkan karakteristik sistem dan kondisi titik ukur.

Range dan Akurasi Pengukuran

HK75 menyediakan beberapa pilihan range differential pressure untuk kebutuhan pengukuran yang berbeda. Konfigurasi range mencakup -1 hingga 1 kPa, -6 hingga 6 kPa, -40 hingga 40 kPa, -100 hingga 100 kPa, -100 hingga 400 kPa, serta -100 hingga 4000 kPa. Pengguna dapat memilih range yang paling sesuai dengan tekanan pada sistem.

Akurasi tersedia dalam pilihan ±0,2%, ±0,1%, dan ±0,075% F.S. Varian ±0,075% F.S. mendukung kebutuhan pengukuran yang memerlukan presisi tinggi. Holykell juga mencantumkan stabilitas hingga ±0,1% selama tiga tahun.

Microprocessor dan 24-bit ADC membantu sistem mengolah sinyal sensor dengan resolusi tinggi. Teknologi dual compensation juga membantu menjaga kestabilan pengukuran ketika kondisi temperatur berubah. Teknisi dapat melakukan pengaturan zero point dan parameter terkait untuk menyesuaikan perangkat dengan kebutuhan sistem.

Output dan Integrasi Sistem

HK75 menyediakan output 4–20 mA untuk integrasi dengan PLC, controller, panel monitoring, dan perangkat akuisisi data. Pengguna juga dapat memilih konfigurasi 4–20 mA + HART untuk kebutuhan komunikasi digital.

PLC dapat menerima sinyal dari unit ini lalu mengolah data sesuai program kontrol. Operator dapat memantau perubahan tekanan melalui sistem monitoring, sedangkan teknisi dapat memakai HART untuk melakukan konfigurasi parameter dan pemeriksaan data.

Sistem juga menyediakan linear output dan square root output. Mode square root membantu aplikasi yang menghitung flow berdasarkan perubahan differential pressure. Pilihan tersebut memberi fleksibilitas ketika pengguna ingin menghubungkan pengukuran tekanan dengan sistem flow measurement.

Fungsi automatic diagnosis membantu teknisi memantau kondisi sensor dan rangkaian elektronik. Saat sistem menemukan gangguan, unit dapat mengirim fault output sesuai pengaturan. Teknisi kemudian dapat memeriksa titik ukur dan melakukan tindakan berdasarkan informasi tersebut.

LCD dan OLED

Operator dapat memilih LCD atau OLED sebagai indikator lokal. Kedua pilihan tersebut membantu teknisi membaca hasil pengukuran langsung dari perangkat saat melakukan pengecekan di lapangan.

LCD bekerja pada module temperature -20°C hingga 70°C, sedangkan OLED mendukung -40°C hingga 80°C. Pengguna dapat memilih jenis indikator berdasarkan kondisi lingkungan pemasangan.

Menu lokal juga membantu teknisi saat melakukan setup. Fungsi one-key reset dan shortcut operation membuat akses terhadap pengaturan menjadi lebih praktis. Operator dapat mengecek parameter tanpa harus langsung mengakses sistem kontrol utama.

Material dan Sambungan Proses

HK75 menawarkan beberapa pilihan material untuk menyesuaikan kebutuhan aplikasi. Pengguna dapat memilih 304 stainless steel, 316 stainless steel, Hastelloy C, Monel alloy, atau Tantalum sesuai konfigurasi. Pilihan material tersebut membantu pengguna menentukan kombinasi yang sesuai dengan karakteristik media.

Beberapa pilihan filling fluid juga tersedia, termasuk silicone oil dan fluoro oil. Teknisi dapat mempertimbangkan karakteristik media dan kondisi kerja ketika menentukan konfigurasi.

Pada sisi pressure connection, HK75 menyediakan pilihan seperti NPT1/4, NPT1/2, M20×1.5, dan integrated three valve group sesuai konfigurasi produk. Teknisi dapat menyesuaikan sambungan dengan instalasi yang sudah tersedia di lapangan.

Perlindungan dan Kondisi Operasi

Housing HK75 memiliki rating IP67. Struktur tersebut membantu menjaga bagian internal dari debu dan paparan air dalam kondisi operasi yang sesuai.

Perangkat ini bekerja pada ambient temperature -40°C hingga 85°C. Measuring medium temperature mencapai -40°C hingga 120°C, sedangkan storage temperature berada pada -40°C hingga 105°C.

Power supply bekerja pada 12–36 VDC, dengan 24 VDC sebagai tegangan yang direkomendasikan. Sistem digital isolation membantu rangkaian menghadapi gangguan pada jalur kelistrikan dan menjaga kestabilan sinyal.

Penyesuaian untuk Kebutuhan Lapangan

Teknisi dapat mengatur zero point sesuai kondisi titik ukur. Pengguna juga dapat mengatur damping dari 0 hingga 100 detik untuk menyesuaikan respons sinyal dengan perubahan tekanan pada proses.

Saat teknisi melakukan commissioning, indikator lokal membantu proses pemeriksaan secara langsung. Pada saat yang sama, PLC atau controller dapat menerima sinyal dari output analog untuk kebutuhan monitoring dan kontrol.

Bentuk dan pilihan konfigurasi HK75 juga membantu teknisi menentukan metode pemasangan sesuai kondisi lapangan. Holykell mencantumkan kemudahan instalasi tanpa kebutuhan heat tracing dan insulation pada kondisi aplikasi tertentu.

Kebutuhan Aplikasi Industri

HK75 mendukung pengukuran differential pressure pada gas, steam, dan liquid. Pengguna juga dapat memanfaatkan perangkat ini untuk pengukuran level, volume, atau massa pada liquid melalui konfigurasi yang sesuai.

Berbagai sektor industri dapat memanfaatkan HK75 untuk kebutuhan instrumentasi, termasuk HVAC, aerospace, automotive, medical equipment, hazardous area, dan process control. Pada sistem HVAC, operator dapat memantau perbedaan tekanan sesuai kebutuhan sistem. Pada aplikasi liquid, pengguna dapat mengolah hasil pengukuran untuk kebutuhan level atau parameter proses lainnya.

Dengan sensor monocrystalline silicon, akurasi hingga ±0,075% F.S., 24-bit ADC, output 4–20 mA, opsi HART, LCD atau OLED, IP67, serta pilihan material dan koneksi yang beragam, HK75 memberikan fleksibilitas untuk kebutuhan pengukuran tekanan diferensial. Giteknindo menyediakan HK75 Smart Capacitance Differential Pressure Transmitter untuk kebutuhan monitoring, instrumentasi, dan kontrol proses pada berbagai instalasi industri.

Spesifikasi seperti range, akurasi, stabilitas, output, temperatur, display, IP67, dan opsi material saya sesuaikan dengan data resmi Holykell yang terbaru.
