Deskripsi

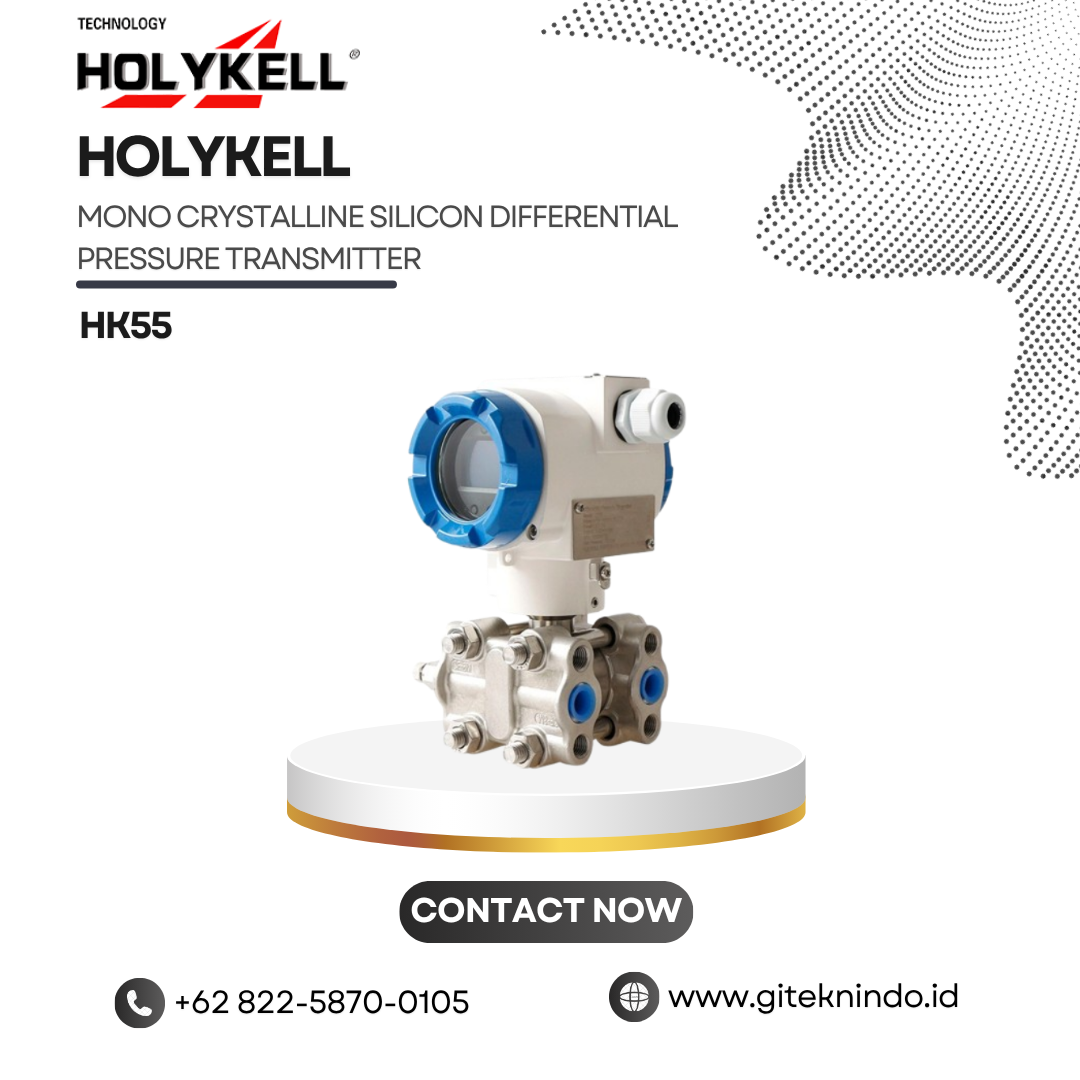

HK55 Mono crystalline Silicon Differential Pressure Transmitter

Differential Pressure Transmitter HK55 membantu operator mengukur perbedaan tekanan pada dua titik dalam sistem proses. HK55 memakai teknologi monocrystalline silicon untuk menghasilkan pengukuran dengan stabilitas tinggi. Rangkaian elektronik internal mengolah sinyal tekanan, kemudian sistem mengirimkan data melalui output 4–20 mA dan komunikasi HART. Operator juga dapat memeriksa nilai pengukuran melalui LCD pada unit.

HK55 memakai desain standard DP-style yang sesuai untuk kebutuhan pengukuran tekanan diferensial. Pengguna dapat memanfaatkan perangkat ini untuk gas, steam, maupun liquid pada konfigurasi aplikasi yang sesuai. Model ini juga mendukung pengukuran level, volume, dan massa liquid berdasarkan differential pressure.

Range Pengukuran dan Akurasi

HK55 menyediakan pilihan pressure range mulai dari 0–5 kPa hingga 40 bar sesuai konfigurasi produk. Pengguna dapat menentukan range berdasarkan kondisi tekanan pada titik ukur. Sistem juga menyediakan range compression untuk membantu pengguna memperoleh rentang kerja yang sesuai dengan kebutuhan proses.

Pada micro range hingga 6 kPa, HK55 menawarkan rasio range 3:1. Medium range dan maximum range mencapai rasio 10:1. Teknisi dapat menentukan konfigurasi tersebut ketika sistem membutuhkan fleksibilitas dalam pengaturan span.

Akurasi mencapai 0,075% F.S. pada spesifikasi produk. Microprocessor dan sistem kompensasi digital membantu menjaga kualitas pembacaan. Teknologi kompensasi temperatur serta static pressure juga membantu mengurangi pengaruh kondisi lingkungan terhadap hasil pengukuran.

Output 4–20 mA dan HART

HK55 mengirimkan sinyal melalui DC 4–20 mA + HART protocol. Output tersebut memudahkan integrasi dengan PLC, controller, panel instrumentasi, dan sistem monitoring. Teknisi juga dapat memakai HART handheld communicator atau perangkat komputer dengan software yang kompatibel untuk melakukan konfigurasi.

Komunikasi HART mendukung kebutuhan pengaturan parameter dan pemeriksaan informasi pengukuran dari jarak jauh. Pengguna dapat menentukan mode linear output atau square root output sesuai kebutuhan aplikasi.

Pada sistem flow measurement, mode square root membantu proses pengolahan differential pressure menjadi informasi aliran. Output tetap memberikan sinyal analog yang mudah masuk ke sistem kontrol industri.

LCD dan Pengaturan Lokal

Operator dapat melihat nilai tekanan melalui 5-digit backlit LCD. Tampilan tersebut membantu teknisi saat melakukan commissioning, inspeksi, dan pengecekan titik ukur di lapangan.

LCD mendukung beberapa pilihan tampilan seperti Pa, kPa, MPa, %, dan psi. Pengguna dapat memilih format yang sesuai dengan standar pengukuran pada sistem.

Tiga tombol pada bagian atas housing memberikan akses cepat ke menu pengaturan. Teknisi dapat mengatur zero point dan full-scale point langsung dari unit. Pengguna juga dapat melakukan penyesuaian melalui configuration software ketika sistem menggunakan komunikasi HART.

Konstruksi dan Material

HK55 menyediakan pilihan material yang mendukung berbagai kondisi proses. Pengguna dapat memilih material anti-korosi sesuai karakteristik media dan kebutuhan instalasi. Pilihan tersebut membantu teknisi menentukan konfigurasi yang tepat untuk lingkungan kerja dengan tuntutan material tertentu.

Desain mechanical isolation memisahkan sensing element dari permukaan yang berhubungan langsung dengan media. Glass sintering pada bagian sensor lead juga membantu memperkuat isolasi listrik dan meningkatkan ketahanan terhadap transient voltage.

Housing mendukung rotasi hingga 380°. Teknisi dapat mengatur arah perangkat untuk memperoleh posisi baca yang lebih nyaman. Bagian field display juga dapat berputar 90°, sehingga operator dapat menyesuaikan orientasi tampilan dengan posisi pemasangan.

Catu Daya dan Respons

HK55 bekerja dengan power supply 10,5–45 VDC untuk aplikasi umum. Varian intrinsically safe menggunakan 10,5–26 VDC. Pada sumber 24 VDC, sistem mendukung allowable load resistance hingga 600 Ω.

Response time mencapai sekitar 90 ms. Teknisi juga dapat mengatur damping dengan time constant 0–99,9 detik. Pengaturan tersebut membantu operator menyesuaikan respons sinyal dengan karakter perubahan tekanan pada sistem.

Saturation current memiliki batas bawah 3,8 mA dan batas atas 20,8 mA. Alarm current bekerja pada 3,6 mA hingga 22,8 mA sesuai kondisi yang dipilih. Nilai tersebut membantu sistem kontrol mengenali kondisi normal dan gangguan pada loop.

Zero Adjustment dan Kompensasi

Teknisi dapat melakukan zero adjustment langsung dari tiga tombol pada housing atau melalui configuration software. Fitur zero migration mendukung penyesuaian dalam rentang -20% hingga +20% dari maximum range.

Perubahan posisi pemasangan dalam arah paralel terhadap diaphragm tidak menimbulkan zero drift. Ketika posisi pemasangan berubah lebih dari 90° terhadap permukaan diaphragm, teknisi dapat mengoreksi perubahan zero melalui fungsi adjustment.

Sistem juga memberikan power supply impact ±0,005%/1 V. Kompensasi temperatur dan static pressure membantu HK55 mempertahankan kestabilan ketika kondisi operasi mengalami perubahan.

Instalasi dan Penggunaan

Teknisi dapat memasang HK55 langsung pada pipeline, wall, atau instrument panel sesuai konfigurasi mounting. Pilihan three-valve atau five-valve manifold membantu proses commissioning, maintenance, dan isolasi titik ukur tanpa harus menghentikan proses dalam kondisi tertentu.

Untuk pengukuran liquid, teknisi perlu memperhatikan posisi pressure tap agar dross tidak masuk ke pressure pipe. Pada pengukuran gas, posisi sambungan membantu mengurangi akumulasi liquid. Sementara itu, pengukuran steam memerlukan perhatian terhadap temperatur dan kondensat agar sensor bekerja dalam batas yang aman.

HK55 juga mendukung kebutuhan pada hazardous area melalui pilihan intrinsically safe dan flameproof. Konfigurasi explosion protection mencakup Ex ia IIC T6 dan Ex d IIC T6 sesuai varian.

Kebutuhan Aplikasi

HK55 mendukung pengukuran differential pressure pada gas dan steam, serta pengukuran level, volume, dan massa liquid. Pengguna dapat memanfaatkan unit ini untuk berbagai sistem proses yang membutuhkan pengukuran tekanan dengan stabilitas tinggi.

Aplikasi HK55 mencakup hazardous area, aerospace, automotive, medical equipment, HVAC, process control, dan monitoring sistem aliran. Pada aplikasi level, sistem menggunakan perbedaan tekanan untuk menentukan kondisi liquid dalam tank atau vessel.

Kombinasi monocrystalline silicon sensing, akurasi hingga 0,075% F.S., output 4–20 mA + HART, LCD backlit 5 digit, range compression, digital compensation, zero adjustment, serta pilihan intrinsically safe dan flameproof membuat HK55 cocok untuk kebutuhan instrumentasi proses. Giteknindo menyediakan HK55 Mono crystalline Silicon Differential Pressure Transmitter untuk monitoring tekanan diferensial, pengukuran flow, level liquid, serta kebutuhan kontrol proses industri.
