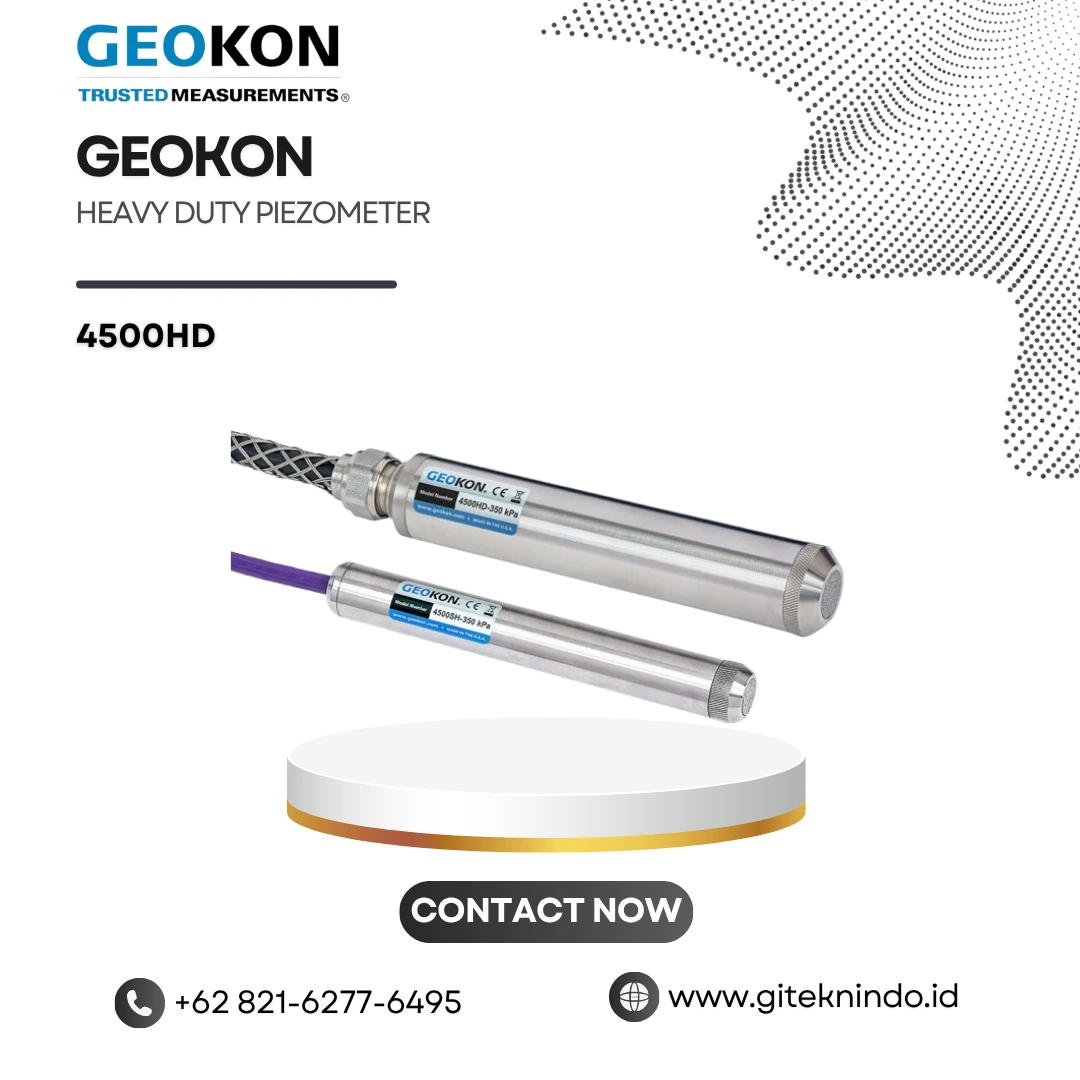

Heavy Duty Piezometer Geokon 4500HD

Heavy Duty Piezometer Geokon 4500HD

Jika Anda berminat untuk membeli Heavy Duty Piezometer Geokon 4500HD yang disediakan oleh PT Global Intan Teknindo, silakan langsung hubungi kami melalui:

PT. Global Intan Teknindo

Kategori: , Brand:

Heavy Duty Piezometer Geokon 4500HD adalah sensor tekanan vibrating wire yang dirancang khusus untuk pemasangan langsung (direct burial) pada timbunan (fills) dan tubuh bendungan (dam embankments). Geokon merancang piezometer ini untuk bertahan terhadap gerakan tanah yang terjadi selama fase konstruksi, menjadikannya pilihan utama untuk proyek-proyek infrastruktur skala besar di Indonesia.

Model 4500HD menggunakan teknologi vibrating wire yang telah terbukti keandalannya selama puluhan tahun. Sensor ini bekerja dengan kabel lapis baja berat (heavily armored cable) yang melindungi koneksi dari kerusakan akibat pergerakan tanah. Konstruksi yang kokoh dan tahan lama memastikan pengukuran tekanan air pori yang akurat dan berkelanjutan dalam jangka panjang, bahkan di lingkungan yang paling keras sekalipun.

Heavy Duty Piezometer Geokon 4500HD menawarkan ketahanan dan keandalan yang unggul untuk aplikasi geoteknik yang menantang. Sebagai contoh, piezometer ini direkomendasikan untuk digunakan pada bendungan tanah (earth dams) di mana stabilitas jangka panjang sangat krusial. Selanjutnya, dengan rentang tekanan standar dari 70 kPa hingga 20 MPa, alat ini dapat mengakomodasi berbagai kondisi tekanan air tanah. Tidak hanya itu, setiap piezometer dilengkapi dengan tripolar plasma surge arrestors untuk melindungi sensor coil dari kemungkinan kerusakan akibat sambaran petir, meningkatkan keandalan di lapangan terbuka. Dengan demikian, heavy duty piezometer Geokon 4500HD menjadi solusi ideal untuk pemantauan tekanan air pori pada proyek bendungan, timbunan, dan berbagai aplikasi geoteknik berat di seluruh Indonesia.

Mengapa Memilih Heavy Duty Piezometer Geokon 4500HD?

Geokon merancang 4500HD sebagai piezometer heavy duty dengan ketahanan fisik yang luar biasa. Pertama, housing seluruhnya cukup kuat untuk dipasang dengan setsekrup tanpa menyebabkan kerusakan, memudahkan instalasi di lapangan[reference:0]. Kedua, akurasi mencapai ±0.1% FS (Full Scale) dengan resolusi minimum 0.025% FS, memberikan data tekanan yang sangat presisi untuk analisis geoteknik[reference:1]. Ketiga, rentang tekanan tersedia dari 70 kPa hingga 20 MPa, mencakup berbagai aplikasi dari pengukuran tekanan air tanah rendah hingga tekanan tinggi pada bendungan dan tambang[reference:2]. Keempat, kabel lapis baja berat (heavily armored cable) melindungi koneksi dari kerusakan akibat pergerakan tanah selama konstruksi[reference:3]. Dengan demikian, Anda dapat mengoptimalkan proses pemantauan tekanan dan pengambilan keputusan teknis dengan data yang terpercaya.

Piezometer ini juga dilengkapi dengan termistor untuk pengukuran suhu secara bersamaan. Geokon menyediakan data kalibrasi untuk setiap piezometer, memastikan akurasi pengukuran sejak awal. Untuk aplikasi yang memerlukan ketahanan terhadap suhu tinggi, Geokon juga menyediakan Model 4500HT Series[reference:4].

Cara Kerja Heavy Duty Piezometer Geokon 4500HD

Prinsip kerja piezometer ini didasarkan pada teknologi vibrating wire yang telah teruji selama puluhan tahun. Saat tekanan fluida bekerja pada diafragma stainless steel, diafragma akan mengalami defleksi (lenturan). Defleksi ini menyebabkan perubahan tegangan pada kawat getar (vibrating wire) yang terhubung ke diafragma.

Untuk melakukan pengukuran, operator menggunakan readout box atau datalogger yang mengirimkan pulsa frekuensi variabel (swept frequency) ke kumparan di dekat kawat getar. Pulsa ini menyebabkan kawat bergetar pada frekuensi resonansinya. Ketika eksitasi berakhir, kawat terus bergetar dan menghasilkan sinyal sinusoidal yang diinduksi ke kumparan. Sinyal ini dikirim ke readout box untuk dikondisikan dan ditampilkan sebagai pembacaan frekuensi.

Spesifikasi Teknis Heavy Duty Piezometer Geokon 4500HD

Model: Geokon 4500HD
Tipe: Heavy Duty Piezometer (Piezometer Tugas Berat)
Over range: 1.5 × rated pressure
Resolusi: 0.025% FS (minimum)
Akurasi: ±0.1% FS
Linearity: <0.5% FS (±0.1% FS optional)
Rentang suhu operasi: -20°C hingga +80°C (versi suhu tinggi tersedia)
Dimensi (P × Ø): 203 × 38.1 mm
Material: Stainless steel tahan korosi
Perlindungan petir: Tripolar plasma surge arrestors
Kabel: Heavily armored cable untuk ketahanan terhadap gerakan tanah
Garansi: 1 tahun (free parts & service) dari Giteknindo

Aplikasi Heavy Duty Piezometer Geokon 4500HD di Berbagai Sektor

Insinyur geoteknik menggunakan piezometer ini untuk pemantauan tekanan air pori pada proyek konstruksi bendungan tanah (earth dams). Sebagai contoh, pada proyek bendungan di Jawa Barat, teknisi memasang 4500HD di berbagai kedalaman di dalam tubuh bendungan untuk memantau tekanan air pori selama fase konstruksi dan operasi. Kabel lapis baja berat melindungi sensor dari gerakan tanah selama pemadatan timbunan. Data tekanan membantu tim proyek memastikan stabilitas bendungan dan mencegah kegagalan.

Industri pertambangan menggunakan piezometer ini untuk pemantauan stabilitas timbunan limbah tambang dan lereng. Pemasangan 4500HD di dalam timbunan memungkinkan deteksi perubahan tekanan air tanah yang dapat memicu longsor. Ketahanan fisik piezometer ini memastikan pengukuran yang berkelanjutan meskipun terjadi pergerakan tanah.

Konsultan struktur dan laboratorium pengujian menggunakan 4500HD untuk proyek-proyek infrastruktur berat yang memerlukan pemantauan tekanan jangka panjang. Konstruksi yang kokoh dan kabel lapis baja membuatnya ideal untuk lingkungan yang keras.

Spesifikasi

Parameter Spesifikasi
Model Geokon 4500HD
Tipe Produk Heavy Duty Piezometer (Vibrating Wire)
Rentang Tekanan Standar 70 kPa, 170 kPa, 350 kPa, 700 kPa, 1 MPa, 2 MPa, 3 MPa, 5 MPa, 7.5 MPa, 10 MPa, 20 MPa[reference:10]
Over Range 1.5 × rated pressure[reference:11]
Resolusi 0.025% FS (minimum)[reference:12]
Akurasi ±0.1% FS[reference:13]
Linearity <0.5% FS (±0.1% FS optional)[reference:14]
Rentang Suhu Operasi -20°C hingga +80°C (versi suhu tinggi tersedia)[reference:15]
Dimensi (P × Ø) 203 × 38.1 mm[reference:16]
Material Stainless steel tahan korosi
Kabel Heavily armored cable[reference:17]
Perlindungan Petir Tripolar plasma surge arrestors[reference:18]
Aplikasi Direct burial pada fills, dam embankments, earth dams[reference:19]
Garansi 1 tahun garansi penuh (free parts & service) dari Giteknindo

Fitur Unggulan

  • Desain Heavy Duty untuk Direct Burial – Heavy Duty Piezometer Geokon 4500HD dirancang khusus untuk pemasangan langsung (direct burial) pada timbunan dan tubuh bendungan, dengan ketahanan terhadap gerakan tanah selama konstruksi.
  • Kabel Lapis Baja Berat (Heavily Armored Cable) – Dilengkapi dengan kabel lapis baja berat yang melindungi koneksi dari kerusakan akibat pergerakan tanah, memastikan pengukuran yang berkelanjutan.
  • Housing Kokoh untuk Pemasangan dengan Setsekrup – Seluruh housing cukup kuat untuk dipasang dengan setsekrup tanpa menyebabkan kerusakan, memudahkan instalasi di lapangan[reference:5].
  • Akurasi Tinggi ±0.1% FS – Dengan akurasi ±0.1% dari skala penuh (Full Scale) dan resolusi minimum 0.025% FS, alat ini memberikan data tekanan yang sangat presisi untuk analisis geoteknik[reference:6].
  • Rentang Tekanan Lebar (70 kPa – 20 MPa) – Tersedia berbagai pilihan rentang tekanan untuk mengakomodasi berbagai aplikasi, dari pengukuran tekanan air tanah rendah hingga tekanan tinggi pada bendungan dan tambang[reference:7].
  • Perlindungan Petir Tripolar Plasma Surge Arrestors – Melindungi sensor coil dari kemungkinan kerusakan akibat sambaran petir, meningkatkan keandalan di lapangan terbuka[reference:8].
  • Konstruksi Stainless Steel Tahan Korosi – Terbuat dari stainless steel tahan korosi, memastikan ketahanan terhadap lingkungan yang keras dan penggunaan jangka panjang.
  • Rekomendasi untuk Bendungan Tanah (Earth Dams) – Direkomendasikan untuk digunakan pada bendungan tanah di mana stabilitas jangka panjang sangat krusial[reference:9].
  • Pemantauan Jangka Panjang – Dirancang untuk pemantauan sepanjang masa pakai struktur, memberikan data kontinyu untuk analisis tren dan peringatan dini.
  • Garansi 1 Tahun dari Giteknindo – Garansi penuh melindungi investasi alat uji Anda, termasuk suku cadang dan layanan perbaikan, memberikan ketenangan pikiran bagi pelanggan. Tim teknis kami siap membantu Anda dalam instalasi, pelatihan, dan perawatan alat.

Aplikasi

1. Pemantauan Tekanan Air Pori Bendungan Tanah, Jawa Barat

Insinyur geoteknik pada proyek pembangunan bendungan tanah di Jawa Barat menggunakan Heavy Duty Piezometer Geokon 4500HD untuk memantau tekanan air pori di tubuh bendungan. Teknisi memasang piezometer pada 15 titik dengan kedalaman berbeda di dalam timbunan. Kabel lapis baja berat melindungi sensor dari gerakan tanah selama pemadatan. Data tekanan dikumpulkan setiap jam menggunakan datalogger otomatis. Hasil pengukuran selama 2 tahun menunjukkan tekanan air pori yang stabil dan sesuai dengan desain, memberikan keyakinan pada tim proyek bahwa bendungan aman.

2. Pemantauan Timbunan Limbah Tambang, Kalimantan

Perusahaan tambang batu bara di Kalimantan menggunakan 4500HD untuk memantau tekanan air tanah di dalam timbunan limbah tambang. Teknisi memasang piezometer pada 10 titik di sepanjang timbunan dengan kedalaman hingga 30 meter. Ketahanan fisik piezometer ini memastikan pengukuran yang berkelanjutan meskipun terjadi pergerakan tanah. Data tekanan membantu tim geoteknik menentukan stabilitas timbunan dan mencegah kegagalan yang membahayakan.

3. Pemantauan Stabilitas Timbunan Pendekat Jembatan, Jawa Tengah

Proyek pembangunan jembatan di Jawa Tengah menggunakan 4500HD untuk memantau stabilitas timbunan pendekat jembatan. Teknisi memasang piezometer pada 8 titik di sepanjang timbunan dengan kedalaman 5-15 meter. Kabel lapis baja berat melindungi sensor dari pergerakan tanah selama fase konstruksi. Data tekanan membantu tim proyek memastikan timbunan stabil dan aman untuk pembangunan struktur jembatan.

4. Pemantauan Stabilitas Lereng pada Proyek Jalan Tol, Sumatera

Proyek jalan tol di Sumatera menggunakan 4500HD untuk memantau tekanan air tanah pada lereng-lereng kritis. Pemasangan piezometer di sepanjang lereng memungkinkan deteksi perubahan tekanan air tanah yang dapat memicu longsor. Konstruksi yang kokoh memastikan pengukuran yang berkelanjutan dalam jangka panjang. Data membantu tim proyek mengambil tindakan pencegahan sebelum terjadi longsor yang membahayakan.
