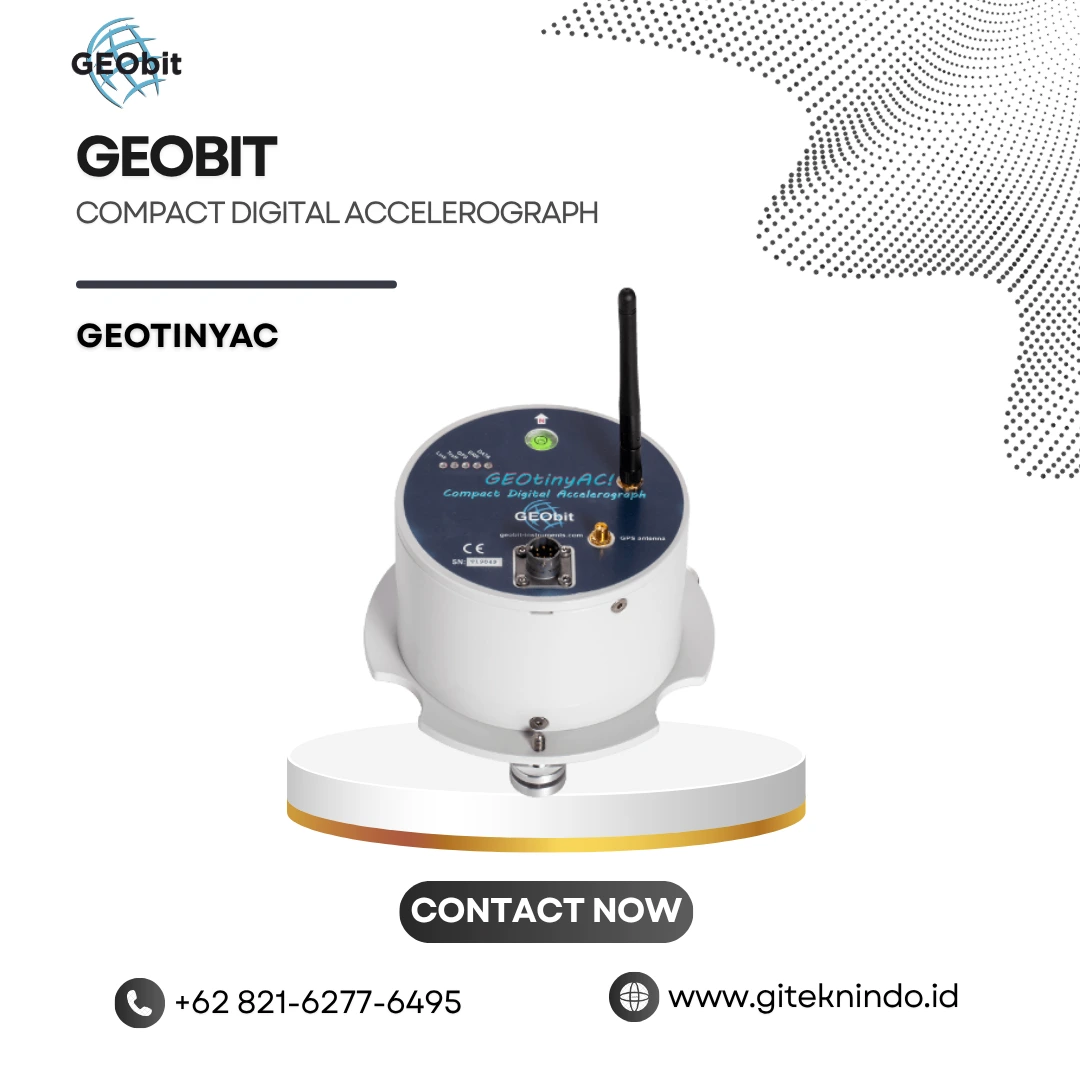

Compact Digital Accelerograph Geobit GEOtinyAC

Compact Digital Accelerograph Geobit GEOtinyAC

Jika anda berminat untuk membeli alat Compact Digital Accelerograph Geobit GEOtinyAC yang disediakan oleh Global Intan Teknindo, silahkan anda langsung hubungi kami melalui :

PT. Global Intan Teknindo

Kategori: , Brand:

Geobit menghadirkan GEOtinyAC sebagai akselerograf digital kompak berukuran mini yang mengintegrasikan sensor akselerasi tiga sumbu, digitizer 24-bit, penyimpanan data lokal, dan server Seedlink untuk telemetri data. Perangkat ini merupakan seismometer GEOtiny yang dilengkapi dengan sensor akselerasi. GEOtinyAC menawarkan solusi pemantauan gempa dan struktur dengan harga sangat terjangkau tanpa mengorbankan performa.

Sensor dan Performa Tinggi

GEOtinyAC menggunakan akselerometer MEMS tiga sumbu dengan teknologi force balance atau ASIC. Sensor ini memberikan respons frekuensi lebar dari DC hingga 750 Hz. Rentang keluaran mencapai ±2g hingga ±12g secara linear. Tingkat derau hanya 6 µg/√Hz, sementara opsi dengan derau lebih rendah (0,3 µg/√Hz) juga tersedia. Perangkat ini menawarkan rentang dinamis lebar hingga 102 dB atau 116 dB.

Digitizer dan Kualitas Data

Digitizer internal 24-bit mengubah sinyal analog menjadi data digital berkualitas tinggi. Pengguna juga dapat memilih opsi digitizer 32-bit untuk resolusi lebih tinggi. Tingkat sampling dapat diatur pada 100, 200, 400 sampel per detik, dengan opsi hingga 500 sampel per detik. Data tersimpan dalam format miniseed, format standar untuk data seismik.

Penyimpanan dan Telemetri Data

GEOtinyAC menyediakan penyimpanan lokal hingga 64 GB melalui flash internal, dengan opsi hingga 128 GB melalui USB-SD. Server Seedlink tertanam menjamin telemetri data real-time yang andal. Perangkat juga mendukung server Earthworm untuk integrasi dengan sistem pemantauan yang lebih luas.

Konsumsi Daya Ultra Rendah

Konsumsi daya yang sangat rendah memungkinkan GEOtinyAC beroperasi hanya dengan baterai 12Vdc kecil. Perangkat ini dapat bertahan hingga 36 hari dengan baterai 12V/55Ah. Fitur ini membuatnya ideal untuk penempatan di lokasi terpencil tanpa akses listrik permanen.

Konektivitas dan Kemudahan Penggunaan

Pengguna dapat mengakses dan mengonfigurasi perangkat melalui antarmuka web, SSH, FTP, atau SFTP. Koneksi ethernet CAT5 atau WiFi memungkinkan fleksibilitas komunikasi. Pengguna cukup mencolokkan daya dan terhubung dengan unit. Antarmuka web yang intuitif memudahkan konfigurasi parameter akuisisi dan sistem.

Desain Ringkas dan Tahan Lama

GEOtinyAC hadir dalam wadah silinder aluminium dengan sertifikasi IP68, menjadikannya tahan air dan debu. Dimensinya sangat ringkas, hanya 130 mm diameter dan 76 mm tinggi. Perangkat beroperasi pada suhu -20°C hingga +70°C, cocok untuk berbagai kondisi lingkungan. Perangkat ini juga memenuhi Los Angeles building code.

Untuk detail teknis lengkap, panduan pemasangan, dan pembaruan firmware, kunjungi situs resmi Geobit Instruments.

Spesifikasi

Parameter SM1500 SM550
Teknologi MEMS, transduser kapasitor variabel dengan umpan balik loop tertutup MEMS, transduser kapasitor variabel dengan umpan balik loop tertutup
Jumlah Kanal 3 (Triaksial) 3 (Triaksial)
Orientasi Vertikal, Utara-Selatan, Timur-Barat Vertikal, Utara-Selatan, Timur-Barat
Respons Frekuensi DC – 550 Hz DC – 2,4 kHz
Rentang Keluaran (Dapat Dipilih) ±2g, ±4g, ±5g, ±6g, ±10g, ±12g ±2g, ±4g, ±5g, ±6g, ±10g, ±12g
Sensitivitas Default 2,4 V/g 0,8 V/g
Tipe Keluaran Analog diferensial ±5 V, loop arus 4-20 mA Analog diferensial ±5 V, loop arus 4-20 mA
Rentang Dinamis 117 dB 117 dB
Tingkat Derau 0,3 µg/√Hz 6 µg/√Hz
Catu Daya 9 – 18 V DC 9 – 18 V DC
Konsumsi Daya 18 mA (tipikal) 18 mA (tipikal)
Suhu Operasi -20°C hingga +70°C -20°C hingga +70°C
Metode Pemasangan Permukaan/dinding dengan alas yang dapat disetel (lubang bor opsional) Permukaan/dinding dengan alas yang dapat disetel (lubang bor opsional)
Panjang Kabel Default 2 meter (dapat diperpanjang hingga 50 m) 2 meter (dapat diperpanjang hingga 50 m)

Fitur Unggulan

  • Sensor MEMS 3-Komponen: Mengukur akselerasi secara simultan pada tiga sumbu ortogonal (Vertikal, Utara-Selatan, Timur-Barat).
  • Respons Frekuensi Lebar: SM1500 mencakup DC-550 Hz, sedangkan SM550 memberikan DC-2,4 kHz untuk aplikasi frekuensi tinggi.
  • Rentang Keluaran yang Dapat Dipilih: Pilih rentang ±2g, ±4g, ±5g, ±6g, ±10g, atau ±12g sesuai kebutuhan aplikasi Anda.
  • Teknologi ASIC Berderau Rendah: Desain loop tertutup dengan kontrol ASIC menjamin keandalan tinggi dan derau keluaran minimal.
  • Opsi Keluaran Ganda: Menyediakan keluaran analog diferensial ±5 V dan loop arus 4-20 mA untuk integrasi sistem yang fleksibel.
  • Konsumsi Daya Ultra Rendah: Beroperasi hanya pada 18 mA dari catu daya 9-18 V DC, ideal untuk penempatan di lokasi terpencil.
  • Instalasi Fleksibel: Pemasangan di permukaan atau dinding dengan alas yang dapat disetel; versi lubang bor tersedia sebagai opsi.
  • Rentang Dinamis Lebar: Memberikan rentang dinamis 117 dB.
  • Panjang Kabel yang Dapat Diperpanjang: Kabel default 2 meter dapat diperpanjang hingga 50 meter untuk penempatan sensor yang fleksibel.
  • Suhu Operasi yang Tangguh: Berfungsi andal dari -20°C hingga +70°C, cocok untuk lingkungan yang keras.

Aplikasi

Akselerometer SM1500 dan SM550 memiliki beragam aplikasi di bidang seismologi dan pemantauan struktur. Berikut adalah beberapa skenario aplikasi utama:

Sistem Peringatan Dini Gempa Bumi

Insinyur memasang akselerometer presisi tinggi ini di dekat zona seismik, biasanya di batas lempeng tektonik. Gelombang seismik merambat melalui tanah dengan kecepatan 1 hingga 5 km/s. Sinyal sensor mencapai daerah perkotaan hampir seketika. Perbedaan waktu ini memungkinkan sistem mengeluarkan peringatan yang memberi waktu berharga bagi masyarakat untuk berlindung.

Pemantauan Kesehatan Struktural

Insinyur sipil menempatkan SM1500 dan SM550 pada bangunan, jembatan, dan bendungan. Sensor ini merekam respons struktur terhadap beban dinamis dan gempa. Data yang terkumpul membantu insinyur menilai integritas struktur dan merencanakan perawatan atau perkuatan yang diperlukan.

Penelitian Seismologi dan Geofisika

Peneliti menggunakan akselerometer ini untuk mengumpulkan data seismik berkualitas tinggi di berbagai kondisi lapangan. Respons frekuensi lebar dan tingkat derau rendah memungkinkan studi gerakan tanah pada rentang frekuensi yang luas. Sensor ini mendukung berbagai proyek penelitian, termasuk studi gempa mikro dan analisis getaran lingkungan.

Pemantauan Getaran Industri dan Tambang

Perusahaan tambang dan industri menggunakan SM1500 dan SM550 untuk memantau getaran dari aktivitas peledakan atau operasi alat berat. Rentang keluaran yang dapat dipilih (±2g hingga ±12g) memungkinkan instrumen ini menangani berbagai tingkat getaran. Data getaran yang akurat membantu memastikan kepatuhan terhadap standar keselamatan dan melindungi infrastruktur di sekitar lokasi operasi.

Studi Kasus: Peringatan Dini Gempa di Indonesia

Indonesia berada di wilayah dengan aktivitas seismik tinggi. Sebuah proyek peringatan dini gempa di Indonesia menggunakan akselerometer SM1500 sebagai sensor utama dalam jaringan pemantauan. Sensor beroperasi dalam mode pemicuan dan mengirimkan data ke perangkat lunak GEOedge. Dengan latensi data yang minimal, sistem mengirimkan peringatan dalam hitungan detik setelah gempa terjadi. Peringatan ini memberi waktu bagi masyarakat untuk berlindung dan bagi utilitas penting untuk dimatikan secara otomatis. Respons frekuensi lebar dan sensitivitas tinggi SM1500 memungkinkan deteksi gempa kecil dan besar, sehingga meningkatkan cakupan dan akurasi sistem peringatan dini secara signifikan.
