Proyek Static Axial Compressive Test di Waduk Saguling, Jawa Barat

The Project: Static Axial Compressive Test

Proyek infrastruktur strategis di area Waduk Saguling, Jawa Barat, menuntut pondasi tiang bor (bored pile) yang sangat kokoh. Oleh karena itu, tim kami melaksanakan Static Axial Compressive Test untuk memastikan keamanan desain sebelum konstruksi skala penuh bermula.

Selanjutnya, klien menunjuk PT Global Intan Teknindo untuk memverifikasi kapasitas batas (ultimate bearing capacity) tiang bor tersebut. Bersamaan dengan itu, kami juga menganalisis perilaku penurunan (settlement) pondasi di bawah beban statis secara mendetail.

Tantangan Static Axial Compressive Test di Lapangan

Metode beban reaksi (kentledge) jelas membutuhkan persiapan logistik berskala besar. Akibatnya, tim menghadapi tantangan utama berupa proses mobilisasi blok-blok beton (counterweight) seberat ratusan ton. Terlebih lagi, lokasi proyek di sekitar waduk memiliki akses dan ruang manuver alat berat yang sangat terbatas.

Selain itu, elevasi tanah dan kondisi lapisan permukaan menuntut kehati-hatian ekstra dari para engineer. Oleh sebab itu, kami menyusun penopang baja dan tumpukan beban reaksi secara simetris, rata, dan stabil. Langkah pencegahan ini kami ambil untuk menghindari risiko pergeseran struktur kentledge selama siklus pembebanan (loading) dan pelepasan beban (unloading) berlangsung.

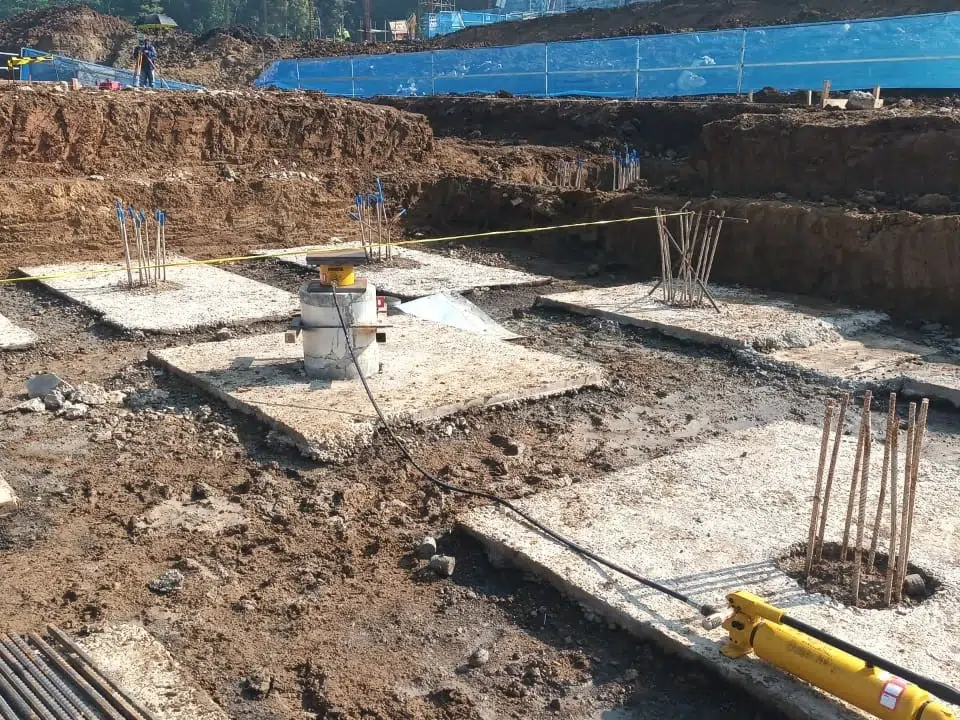

Instalasi dongkrak hidrolik pada kepala tiang bor yang terhubung dengan pompa pengukur tekanan.

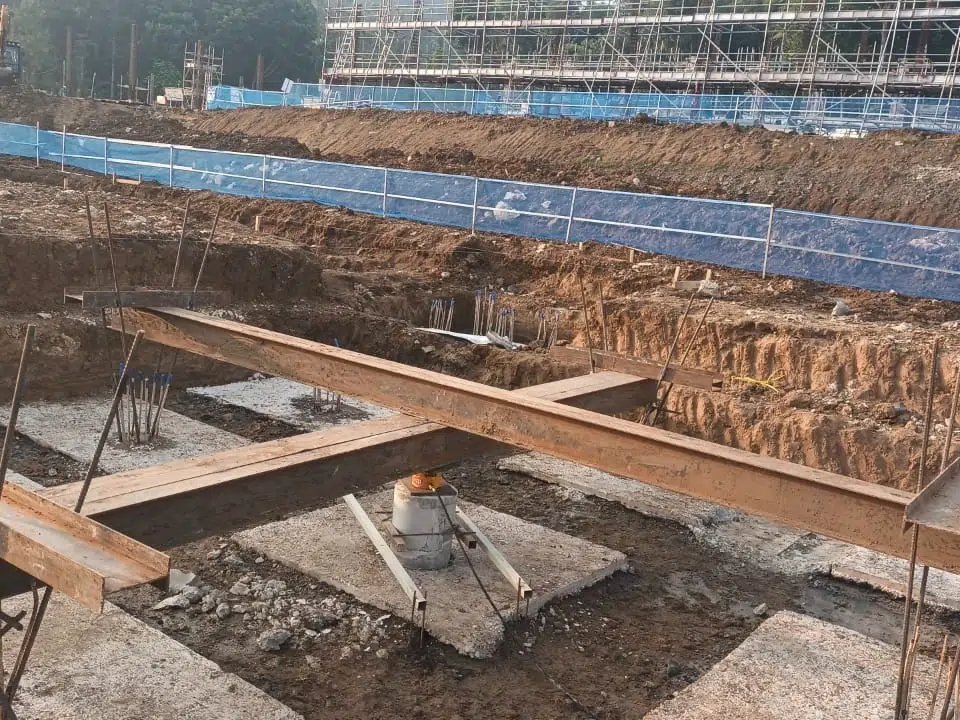

Susunan balok baja I-beam silang sebagai penopang pengujian beban statis.

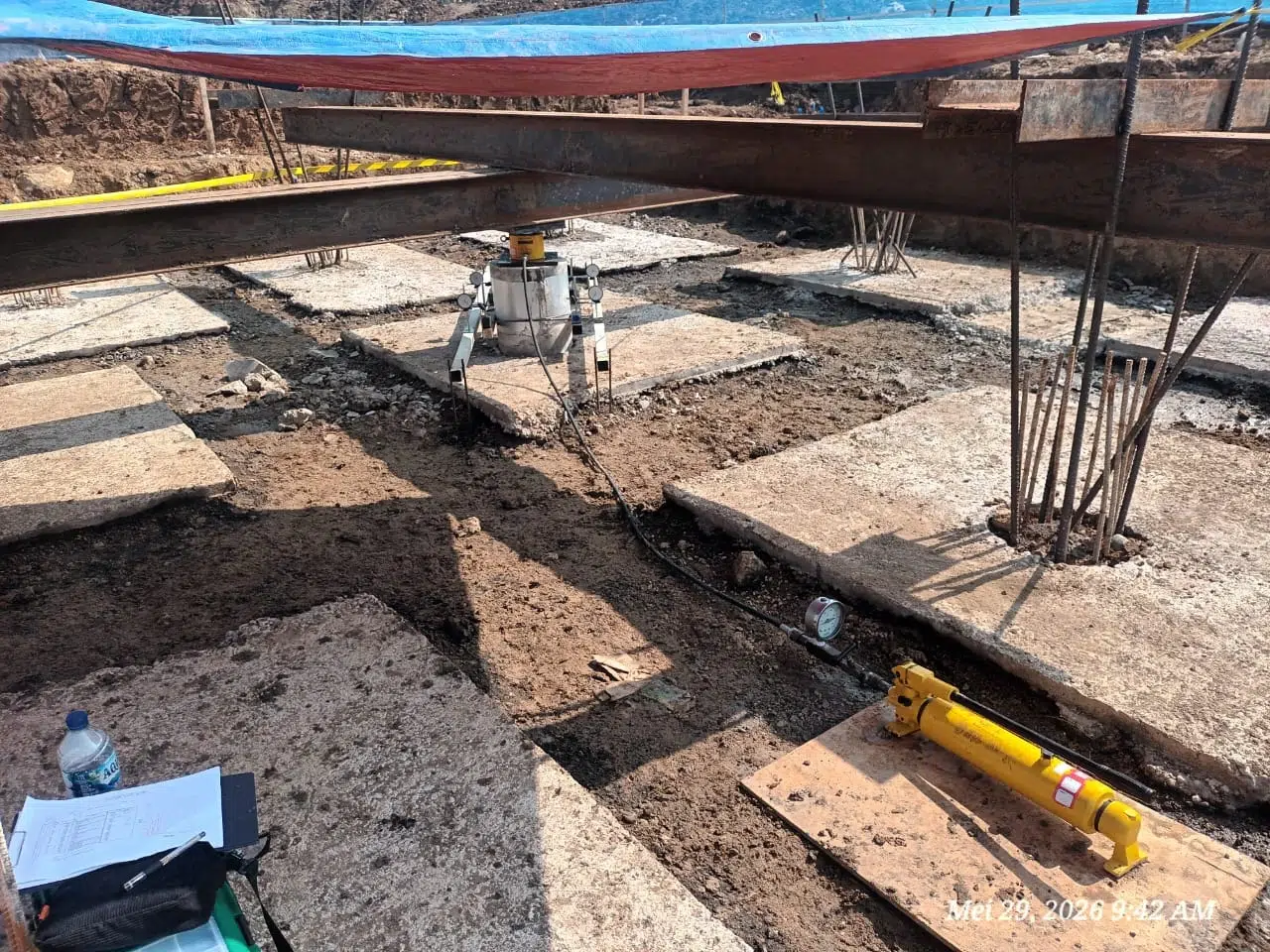

Setup dongkrak hidrolik dan pompa manual untuk pengujian tiang bor di Waduk Saguling.

Solusi Pengujian dari Giteknindo

Pada akhirnya, tim ahli dari Divisi Pengujian Giteknindo sukses merancang dan menjalankan instalasi pengujian yang mengacu pada standar internasional ASTM D1143. Kami mengaplikasikan beban uji secara bertahap menggunakan hydraulic jack berkapasitas tinggi. Secara paralel, kami memonitor besaran gaya menggunakan sensor load cell untuk menjamin tingkat presisi data.

Selanjutnya, kami memasang sensor LVDT (Linear Variable Differential Transformer) pada reference beam independen untuk merekam pergerakan secara akurat. Kemudian, instrumen datalogger otomatis mencatat seluruh data gaya dan penurunan tersebut. Sebagai hasilnya, tim menyelesaikan pengujian dengan aman dan menghasilkan kurva load-settlement yang komprehensif. Pada tahap akhir, klien menggunakan data analitik ini untuk memastikan ketahanan tiang bor terhadap beban rencana.

Project Facts

• Location: Waduk Saguling, Bandung Barat, Jawa Barat
• Scope: Static Axial Compressive Load Test on Bored Pile
• Testing Standard: ASTM D1143 (Standard Test Methods for Deep Foundations)
• Reaction System: Kentledge (Concrete Blocks)
• Instrumentation: Hydraulic Jack, Load Cell, LVDT, Multi-Channel Datalogger
• Deliverable: Continuous Load-Settlement Data & Final Engineering Report
