Proyek Static Axial Commpresive Test – Metode Angkur di KIIP, IKN

The Project

Pembangunan Kawasan Inti Pusat Pemerintahan (KIPP) Ibu Kota Nusantara (IKN) menetapkan standar rekayasa struktural yang sangat ketat. Sebagai pusat gravitasi tata kelola negara yang baru, keandalan daya dukung pondasi pada gedung-gedung krusial di area ini tidak dapat dikompromikan dan memerlukan verifikasi faktual di lapangan.

PT Global Intan Teknindo ditunjuk untuk melaksanakan pengujian kapasitas daya dukung tiang pondasi (pile bearing capacity) menggunakan metode Static Axial Compressive Test. Berbeda dengan uji beban mati, pengujian di sektor KIPP ini menggunakan sistem Angkur (Reaction Anchor Method) untuk menghasilkan gaya reaksi yang dibutuhkan guna memverifikasi safety factor pondasi secara presisi.

The Challenge

Pemilihan metode angkur didasarkan pada efisiensi ruang dan logistik, mengingat memobilisasi ribuan ton blok beton (metode Kentledge) ke area IKN yang sedang dalam fase pembangunan padat sangatlah tidak efisien. Namun, metode ini menghadirkan tantangan tersendiri: tim harus melakukan pengeboran dan instalasi tiang reaksi (ground anchors/reaction piles) ke dalam lapisan tanah yang cukup keras untuk mencapai tahanan cabut (pull-out capacity) yang memadai.

Selain itu, instalasi balok utama (main beam) yang dikoneksikan pada tiang-tiang angkur membutuhkan proses pengelasan dan penyetelan yang sangat akurat. Segala bentuk kegagalan pada tahanan cabut angkur saat beban uji maksimum diaplikasikan dapat berisiko mengganggu validitas pembacaan settlement pada tiang utama.

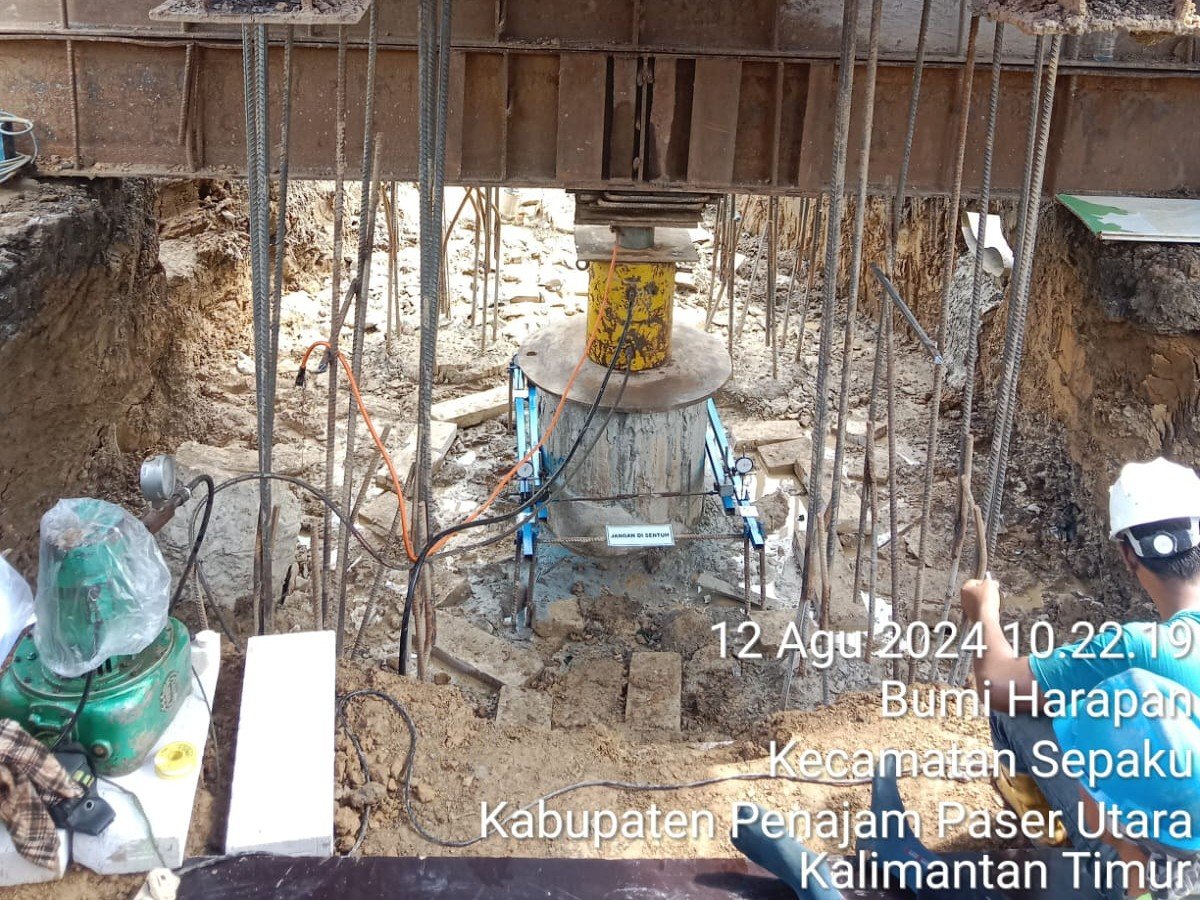

Uji beban statis tiang pancang beton di lokasi galian, dengan dongkrak hidrolik kuning dan pompa

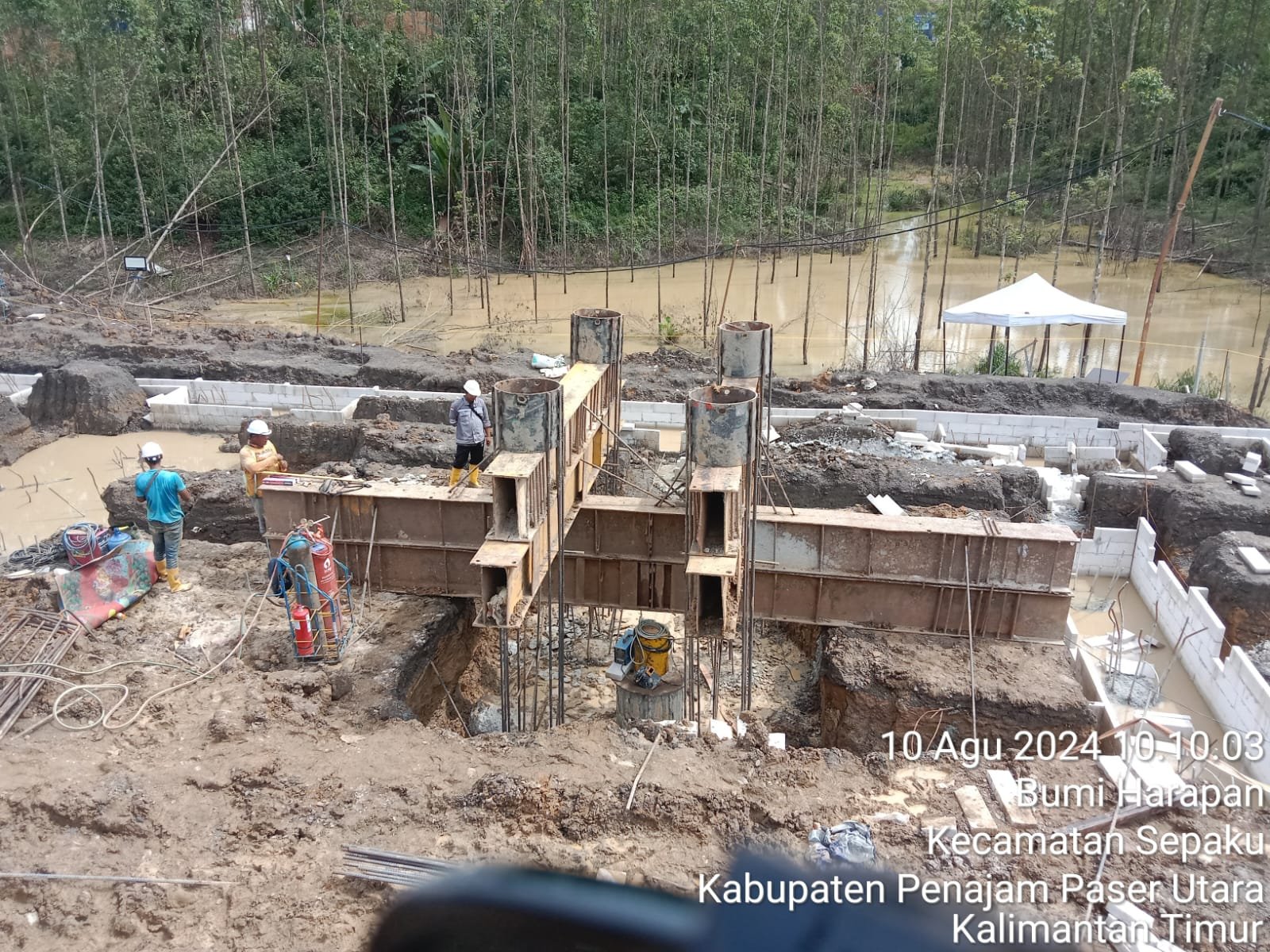

Pemandangan lokasi konstruksi pondasi tiang pancang dengan struktur reaksi balok I-beam besar.

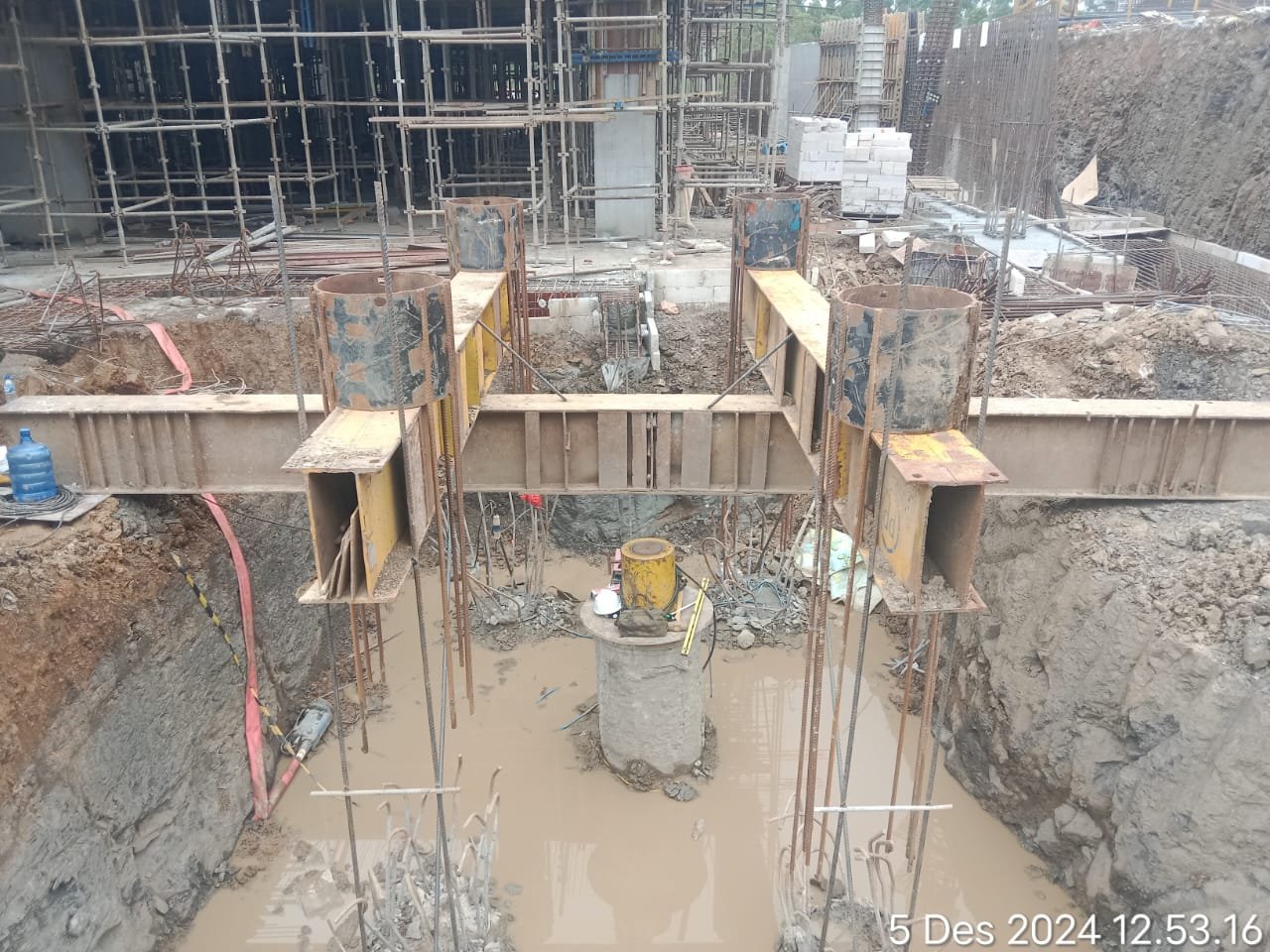

Uji beban pada satu tiang pancang beton yang tergenang air, dengan perancah gedung di belakang.

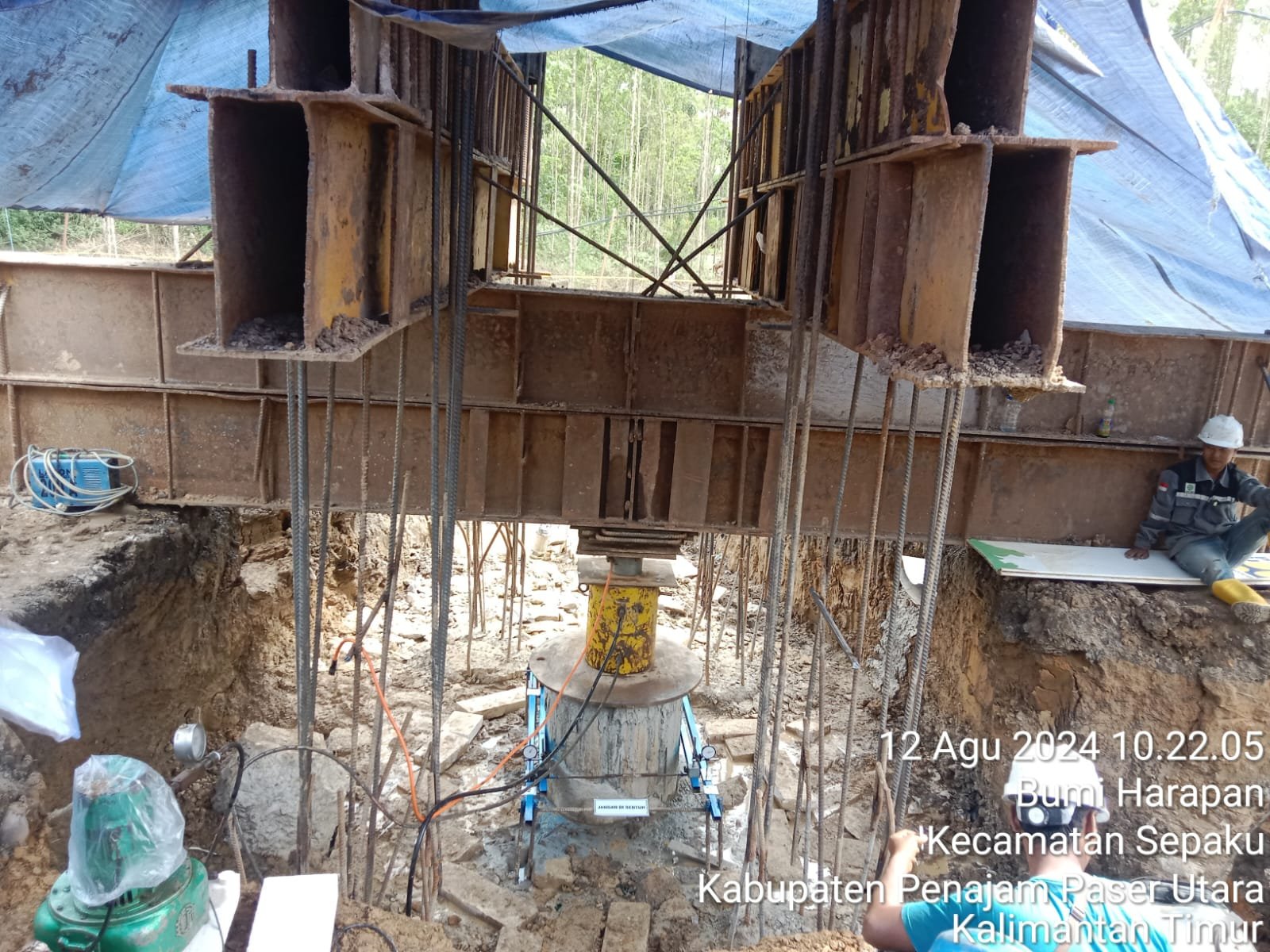

Uji beban tiang pancang di bawah naungan terpal biru, dengan dongkrak dan dua pekerja.

The Solution

Tim spesialis geoteknik PT Global Intan Teknindo berhasil merancang dan menginstalasi sistem angkur yang mampu memberikan tahanan reaksi hingga 200% dari beban kerja rencana. Pengujian aksial statis dilakukan secara bertahap (loading dan unloading) dengan merujuk pada standar ASTM yang mengatur prosedur baku pengujian pondasi dalam.

Dengan menggunakan hydraulic jack berkapasitas tinggi yang dikalibrasi, beban ditekan ke bawah secara aksial pada tiang uji, sementara gaya reaksinya ditahan oleh tiang-tiang angkur di sekitarnya. Deformasi mikro dipantau menggunakan 4 titik dial gauge dan direkam secara sistematis. Laporan akhir memuat Kurva Beban-Penurunan (Load-Settlement Curve) yang menjadi dokumen vital bagi konsultan perencana IKN dalam menyetujui kelayakan struktur pondasi bangunan.

Project Facts

• Project: Kawasan Inti Pusat Pemerintahan (KIPP) IKN
• Location: Penajam Paser Utara, Kalimantan Timur
• Scope: Foundation Pile Load Test
• Testing Method: Static Axial Compressive - Reaction Anchor System
• Standard Applied: ASTM D1143
• Installation Output: Main Beam & Reaction Piles (Anchors)
• Deliverable: Load-Settlement Data & Technical Reporting
